Compas Precision 9
Compas Precision 9
En stock
Caractéristiques techniques
Caractéristiques techniques
|
Compatibilité bus Bus et protocoles compatibles (NMEA 2000, NMEA 0183, SeaTalk, etc.)
|
NMEA 2000 |
|
Longueur de câble Longueur du câble fourni.
|
4.5 m |
|
Certifications Normes et certifications produit (CE, IEC 60945, etc.)
|
CE,NMEA 2000 |
|
Distance de sécurité du compas Distance minimale à laquelle l'appareil ne perturbe pas le compas.
|
50 cm |
|
Sortie données Type de données fournies par le compas.
|
Magnetic heading (20 Hz), rate of turn (20 Hz), pitch/roll (10 Hz), heave (10 Hz) |
|
Précision cap Précision de la mesure du cap après calibration.
|
± 2 ° |
|
Indice IP Indice de protection contre la poussière et l'eau.
|
IPX7 |
|
Type de montage Méthode d'installation ou de fixation du produit.
|
Surface (horizontale ou verticale) |
|
Équivalence de charge NMEA 2000 (LEN) Nombre d'équivalence de charge (LEN) que l'appareil représente sur le réseau NMEA 2000.
|
1 LEN |
|
Température de fonctionnement Plage de température de fonctionnement.
|
-25 à +65 °C |
|
Tension fonctionnement Tension d'alimentation typique.
|
8-16 V |
|
Consommation électrique maximale Consommation électrique maximale de l'appareil.
|
1.4 W |
|
Consommation veille Consommation électrique de l'appareil en mode veille.
|
N/A W |
|
Consommation électrique typique Consommation électrique typique de l'appareil en mode de fonctionnement.
|
0.4 W |
|

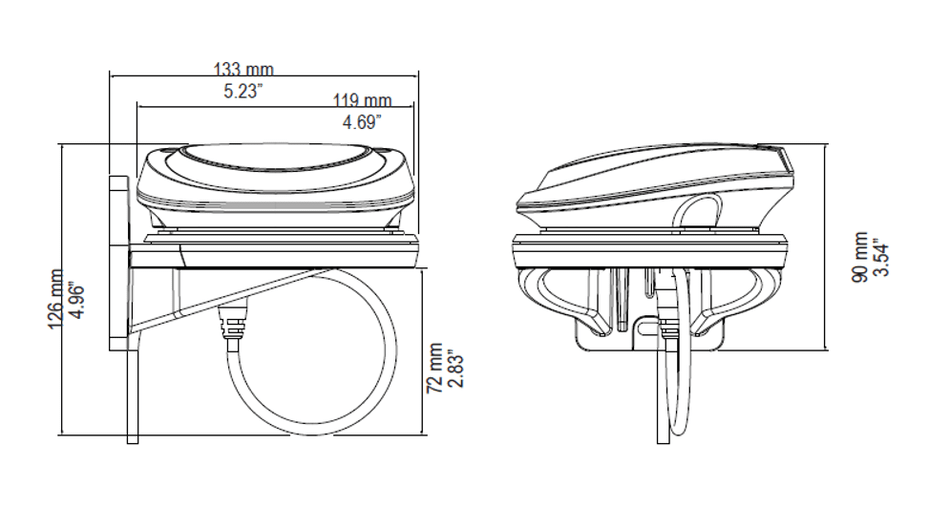

Profondeur du produit Profondeur du produit.
|
119 mm |
|
Hauteur du produit Hauteur du produit.
|
36 mm |
|
Poids du produit Poids du capteur de pression barométrique.
|
0.27 kg |
|
Largeur du produit Largeur du produit.
|
119 mm |
| Roll Pitch Range | ± 45 |
| Storage Temperature | -30 à +70 |
| Update Rate | 20 |
| Wired Network | NMEA 2000 |
Description détaillée
Description détaillée

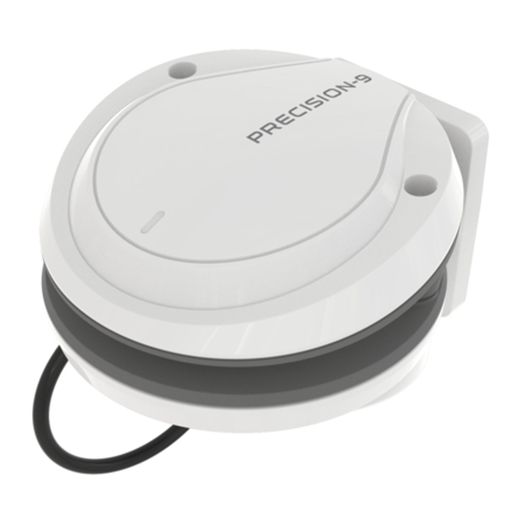

Le compas Precision 9 de Navico est un capteur de cap à semi-conducteurs qui fournit des données de navigation précises pour les pilotes automatiques, radars et instruments des marques Simrad, Lowrance et B&G. Il transmet via le réseau NMEA 2000 le cap, la vitesse de giration (Rate Of Turn), le roulis, le tangage et le pilonnement (heave). Sa technologie intègre un ensemble de capteurs à semi-conducteurs sur 9 axes pour une mesure fiable des mouvements du navire dans toutes les conditions.
Performances et données techniques
Le compas Precision 9 garantit une précision de cap de ± 2° après calibration, avec une répétabilité de ± 1.0° ou meilleure. Il fonctionne sur une plage de roulis et de tangage de ± 45°. Le capteur se connecte directement au réseau NMEA 2000 (alimentation 8-16V) avec une très faible consommation de 0.4W, représentant une charge LEN de 1. L'étanchéité est certifiée IPX7. Le module pèse 165 g, et son support de montage 130 g. Il transmet les PGN NMEA 2000 standards : 127250 (Cap), 127251 (Vitesse de giration), 127257 (Attitude) et 127252 (Pilonnement), assurant une large compatibilité.
Installation et calibration avancée

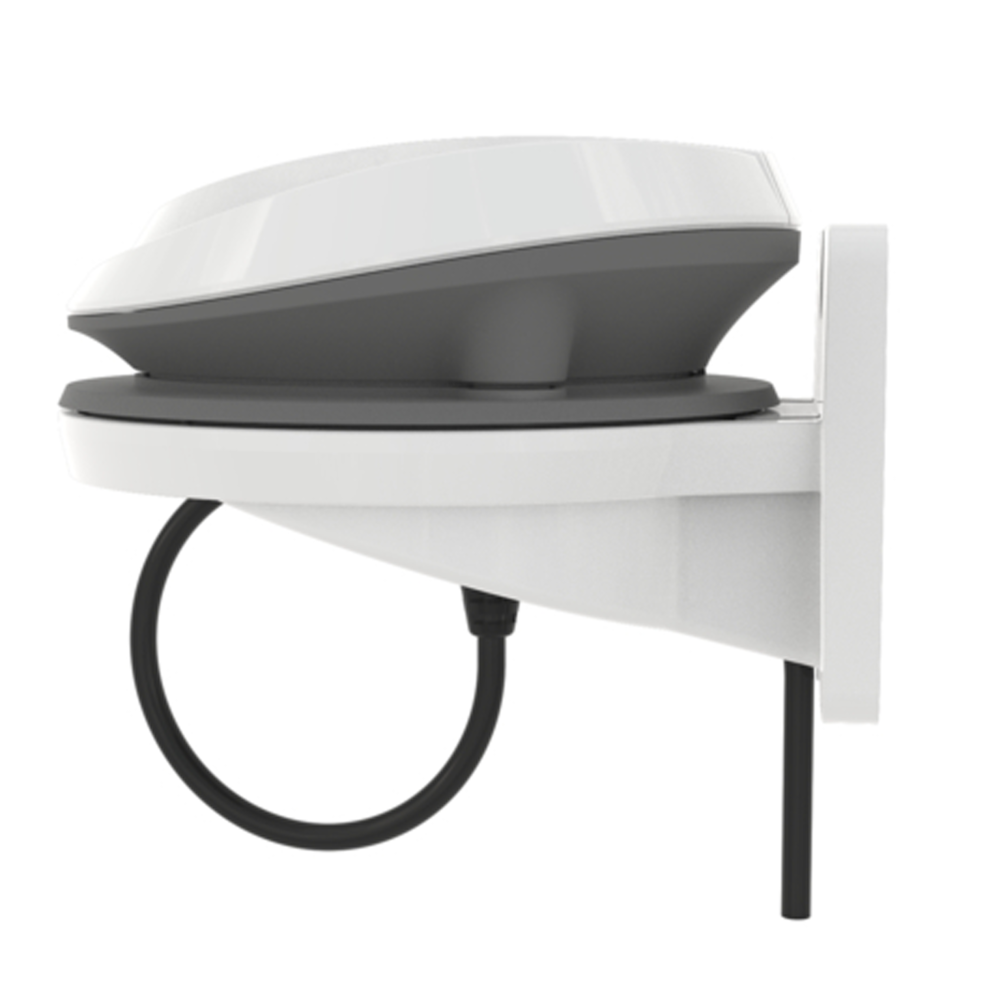

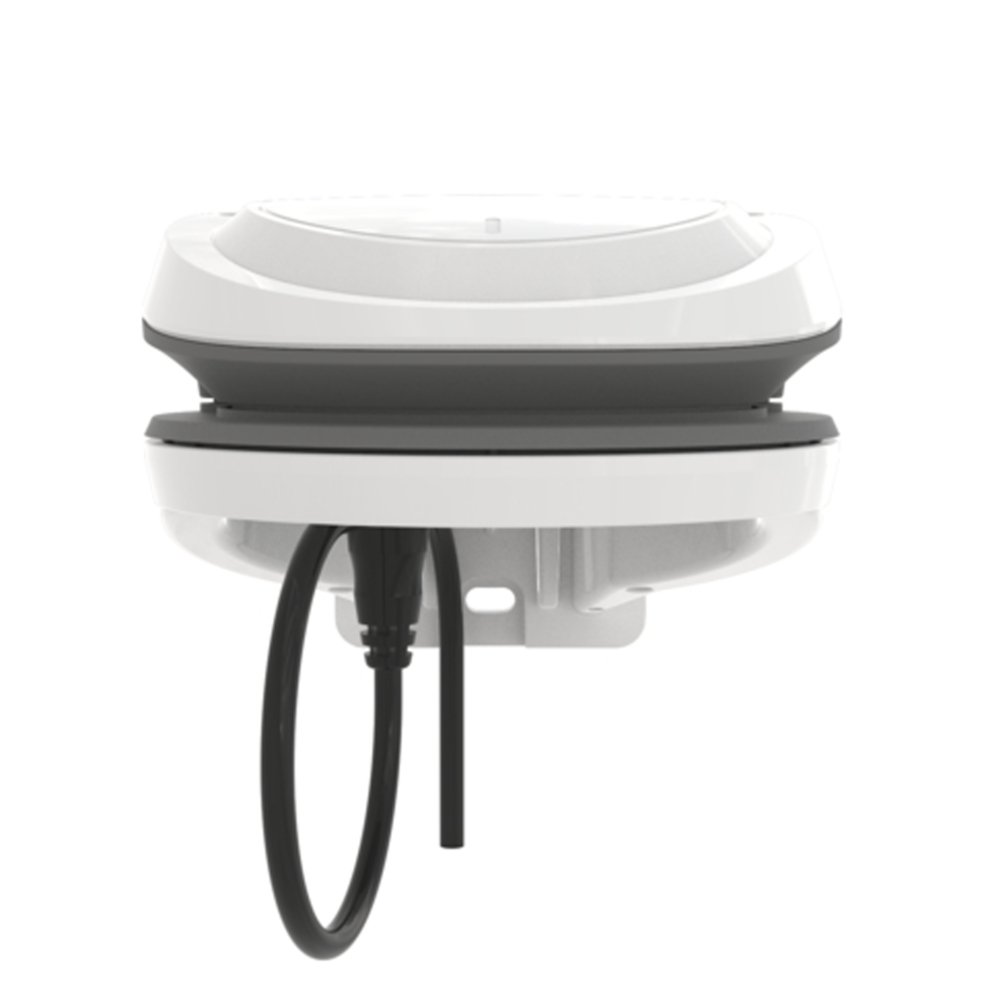

Le Precision 9 peut être installé sur une surface plane, horizontale ou verticale (cloison) grâce à son support de montage inclus. Pour une performance optimale, il doit être placé loin des interférences magnétiques. Le compas dispose de deux modes de calibration : une calibration manuelle contrôlée depuis un écran multifonctions compatible, et un mode de calibration automatique intelligent. Ce dernier ajuste continuellement les paramètres pour maintenir la meilleure précision possible en fonction des changements du champ magnétique terrestre, avec plusieurs modes de fonctionnement (Auto, Verrouillé, Activé, Désactivé) pour s'adapter aux besoins de l'utilisateur.
Positionnement sur le marché : Precision 9
Le compas Navico Precision 9 est le capteur de référence pour l'écosystème Navico, essentiel au bon fonctionnement des pilotes automatiques Simrad (NAC-2, NAC-3) et B&G, ainsi qu'à la stabilisation des superpositions radar et des fonctions MARPA. Par rapport à des concurrents comme le Garmin SteadyCast, le Precision 9 offre une meilleure précision de cap (±2° contre ±3°) et fournit en plus la donnée de pilonnement (heave), cruciale pour la stabilisation de certains sondeurs. Face au capteur Raymarine EV-1, qui est au cœur de l'écosystème SeaTalkNG, le Precision 9 se positionne comme un composant NMEA 2000 universel et facile à intégrer. Il représente un juste milieu performant, offrant une nette supériorité sur les anciens compas fluxgate (type RC42) sans atteindre le coût des capteurs de très haute précision comme l'Airmar H2183, ce qui en fait le choix idéal pour la majorité des navires de plaisance et des petites unités professionnelles.
