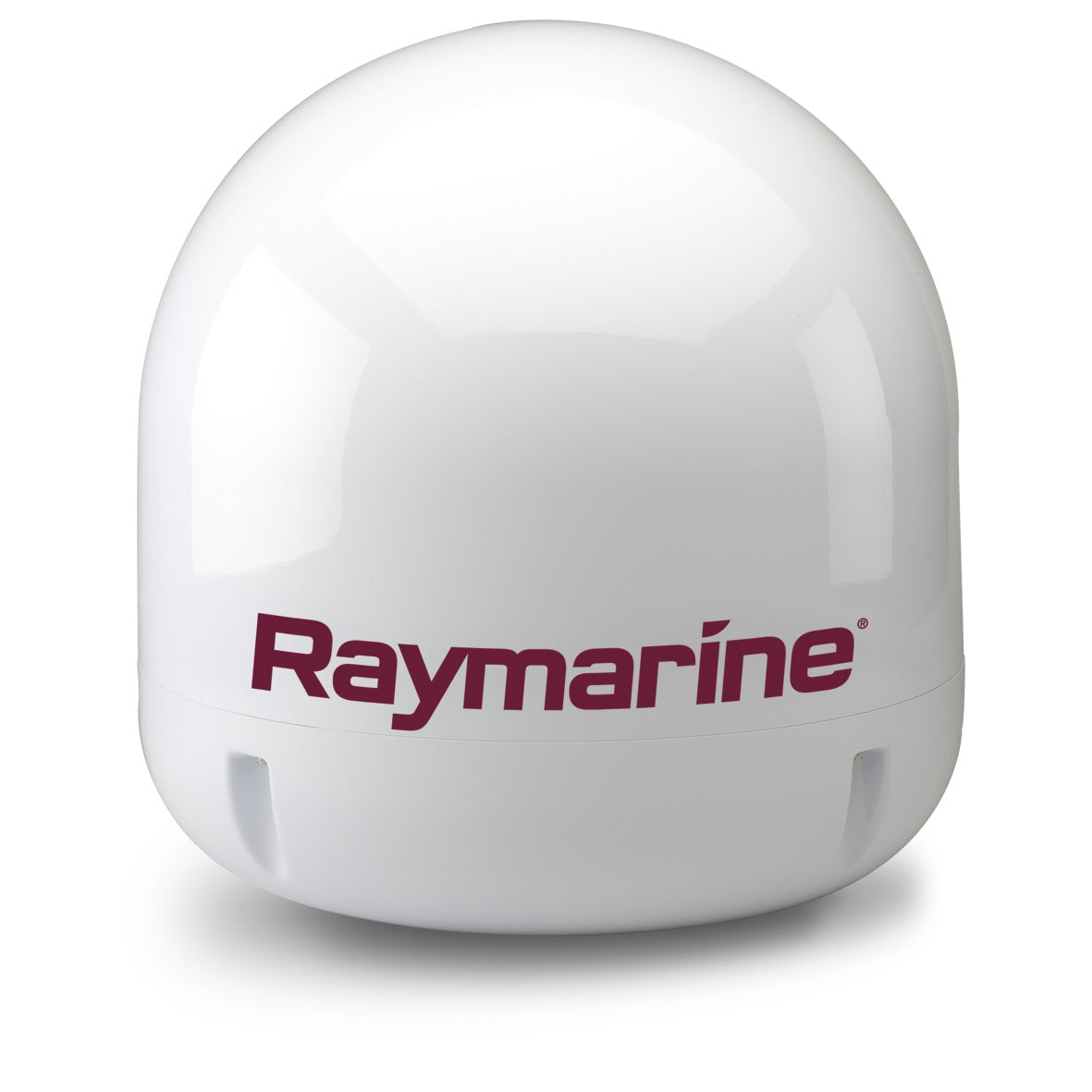

Antenne réception satellite 60STV HD GEN 2 Europe, Middle east, Amérique du Sud SKY (remplace E93008-2)

L'antenne Raymarine 60STV HD GEN 2 est conçue pour fournir un accès continu à la télévision par satellite, que votre bateau soit en mer ou à quai. Ce système identifie, acquiert et suit automatiquement les signaux compatibles de tous les satellites de diffusion vidéo numérique (DVB).

L'antenne Raymarine 60STV HD GEN 2 est disponible en variantes adaptées à différentes régions. Le modèle E70473 est spécifiquement conçu pour l'Europe, le Moyen-Orient et l'Amérique du Sud, prenant en charge les signaux SKY.

Cette antenne est configurée pour recevoir des signaux à polarisation linéaire ou circulaire, selon la zone géographique d'opération. Par exemple, l'Europe et le Moyen-Orient utilisent généralement la polarisation linéaire, tandis que l'Amérique du Nord utilise la polarisation circulaire.

Oui, l'antenne Raymarine 60STV HD GEN 2 (E70473) est le modèle qui remplace l'ancienne référence E93008-2.

Oui, le nom du produit inclut 'HD', ce qui indique sa compatibilité avec la réception des signaux de télévision haute définition par satellite.

Le système de télévision par satellite Raymarine 60STV HD GEN 2 est conçu pour identifier, acquérir et suivre automatiquement les signaux compatibles des satellites DVB, assurant ainsi une réception continue même lorsque le bateau est en mouvement.

La polarisation fait référence à l'orientation des ondes radioélectriques utilisées pour la diffusion satellite. Les différentes régions du globe utilisent soit une polarisation circulaire, soit une polarisation linéaire pour les diffusions DVB. Chaque unité STV est configurée pour recevoir l'un de ces types de signaux, et il est important que l'antenne corresponde au type de polarisation utilisé dans votre zone de navigation.

Avant d'installer ou d'utiliser le produit, il est impératif d'ouvrir le boîtier de l'unité d'antenne et de retirer les blocs d'emballage de transport en mousse du socle de l'unité. Il faut également soulever l'unité par sa base et non par le couvercle ou les connecteurs pour éviter tout dommage.

Oui, pour des performances EMC optimales, il est recommandé de maintenir l'antenne et ses câbles à au moins 1 mètre (3 pieds) de tout équipement transmettant des signaux radio (comme les radios VHF) et à plus de 2 mètres (7 pieds) de la trajectoire d'un faisceau radar.

Pour garantir des performances EMC optimales et la fiabilité du système, il est fortement recommandé d'utiliser les câbles spécifiés par Raymarine. Les câbles ne doivent pas être coupés ou rallongés, sauf si ces opérations sont explicitement détaillées dans le manuel d'installation.

Lorsque vous utilisez le gabarit de montage, il est essentiel de vous assurer qu'il est imprimé à l'échelle réelle. Avant de modifier la surface de montage, vérifiez que le gabarit imprimé correspond aux mesures indiquées dans le document du gabarit. Pour cela, il est recommandé d'utiliser les paramètres d'impression d'Adobe Acrobat comme spécifié par Raymarine, en vérifiant la taille de la page et en sélectionnant les options d'impression appropriées pour une mise à l'échelle correcte.

Non, il est fortement déconseillé de peindre ou d'appliquer toute autre finition sur l'unité d'antenne. Cela pourrait dégrader ses performances au-delà des limites acceptables.

Lors de l'installation, assurez-vous que la source d'alimentation de l'antenne est correctement protégée par un fusible ou un disjoncteur automatique de calibre approprié. Il est également recommandé d'alimenter le produit à partir d'une batterie séparée de celle utilisée pour le démarrage du moteur afin de prévenir les comportements erratiques et les pertes de données.

Oui, ce produit est conforme à la Directive CEM 2004/108/CE et porte la marque de conformité CE, attestant de sa conformité aux réglementations de l'Union Européenne.

Lorsque vous déplacez l'unité d'antenne, prenez soin d'éviter d'endommager les connecteurs situés sous le socle de l'antenne. Il ne faut jamais utiliser ces connecteurs pour soulever l'unité.

Oui, les modèles 60STV Gen2 sont compatibles avec les configurations de systèmes RF STV doubles ou quadruples, ce qui permet la connexion de plusieurs récepteurs satellite (IRD) pour alimenter plusieurs télévisions à bord.

Si votre équipement Raymarine doit être connecté à d'autres équipements à l'aide d'un câble non fourni par Raymarine, il est impératif de fixer une ferrite antiparasite à ce câble, près de l'unité Raymarine, pour maintenir la conformité EMC.

Oui, mais si vous changez de zone d'opération, vous devrez peut-être apporter des modifications à votre système STV. Cela inclut l'ajustement de la tête de réception (LNB) de l'antenne et la mise à jour des informations régionales. Vous devrez également vous assurer que vos récepteurs satellite (IRD) sont compatibles avec les diffusions DVB de votre nouvel emplacement.

La mise à jour des informations régionales et le réglage de la tête de réception (LNB) peuvent être effectués via l'unité de contrôle (ACU) de l'antenne ou à l'aide d'un logiciel d'interface utilisateur graphique sur PC, offrant ainsi une flexibilité pour l'adaptation aux changements de zones de navigation.

La documentation d'installation et d'utilisation fournie avec le système 60STV Gen2 couvre également les modèles 37STV Gen2 et 45STV Gen2, indiquant des similitudes dans les procédures d'installation et de fonctionnement pour cette gamme de produits.
