Etrier de montage arrière pour eS9

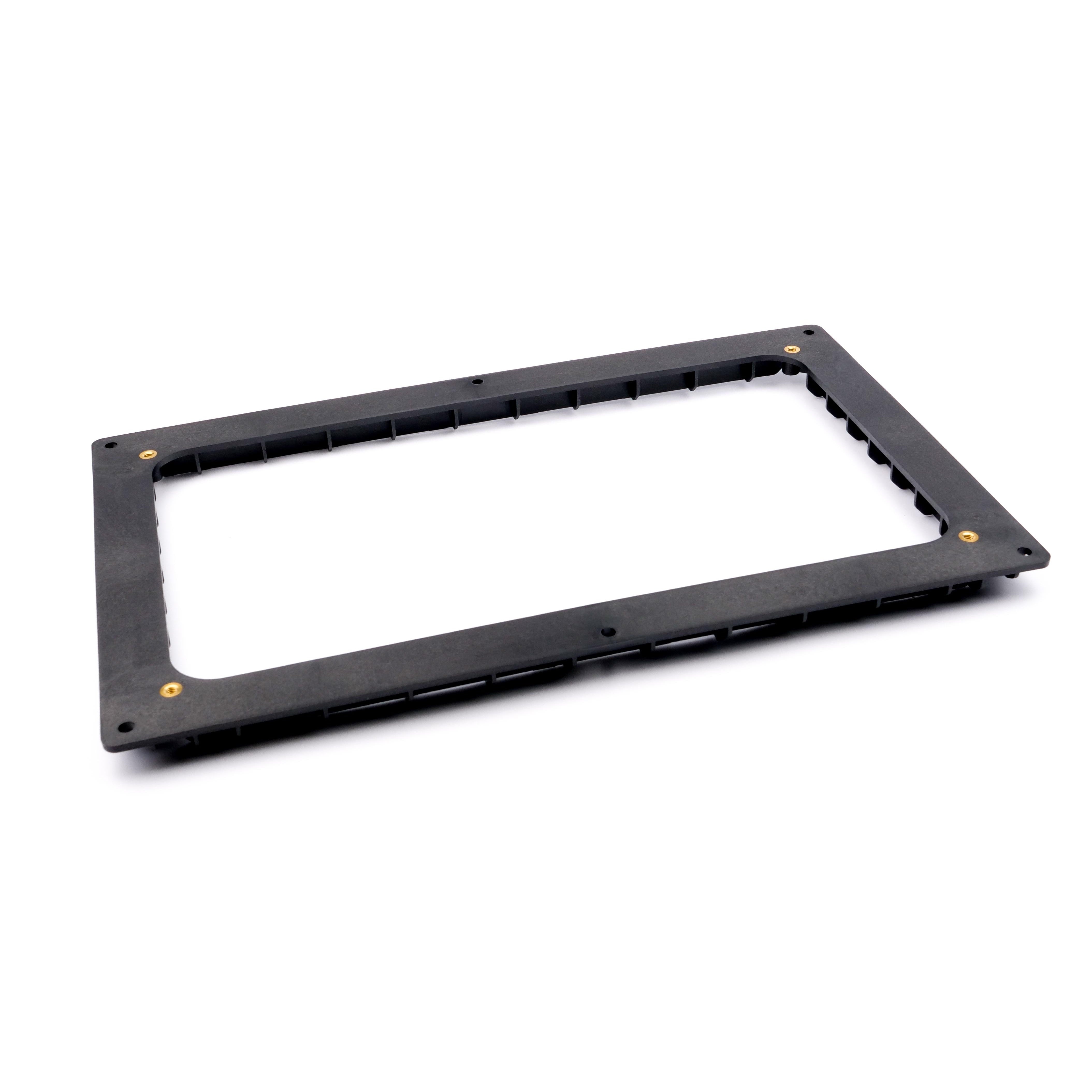

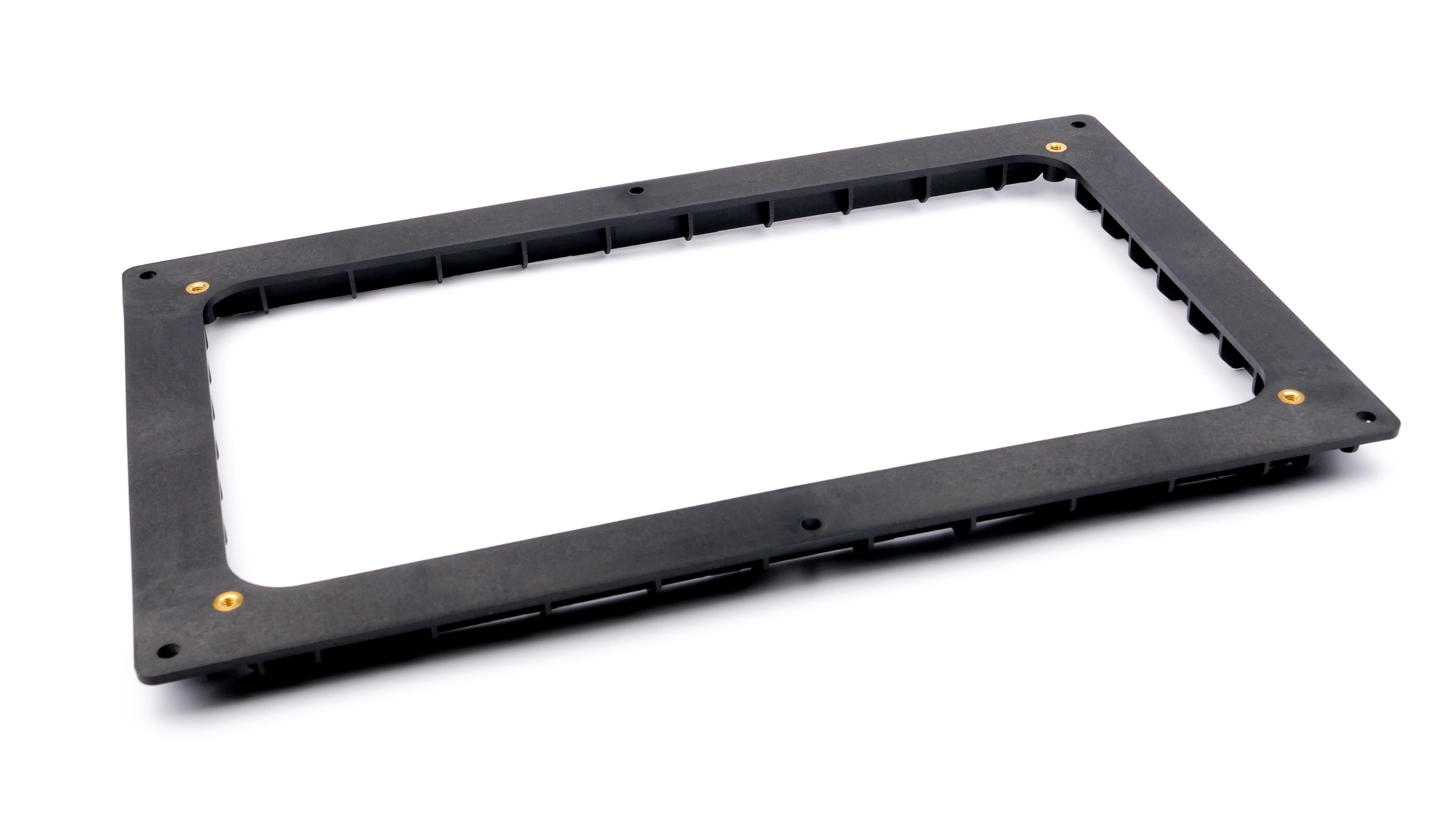

L'étrier de montage arrière Raymarine A80342 est conçu spécifiquement pour permettre l'installation encastrée de l'écran eS9 depuis l'arrière de la surface de montage. Ce système de fixation assure une intégration discrète et sécurisée de l'appareil dans le tableau de bord ou toute autre surface plane de votre navire.

Cet étrier de montage arrière est conçu spécifiquement pour l'écran Raymarine eS9. Il n'est pas compatible avec d'autres modèles d'écrans.

La méthode de montage utilisée dépend de l'épaisseur de la surface de pose :

Surface d'épaisseur identique au plastron (12,5 mm) : C'est la méthode recommandée, ne nécessitant pas de modifications complexes.Surface plus épaisse que le plastron : Des outils de précision, comme une défonceuse, sont nécessaires pour creuser un renfoncement.Surface moins épaisse que le plastron : Une installation sur mesure est requise, pouvant inclure des fixations spécifiques et un renforcement de la surface.

La méthode de montage recommandée est celle où l'épaisseur de la surface de pose est identique à celle du plastron de l'écran, soit 12,5 mm. Cela permet une installation affleurante optimale.

Pour un montage arrière, les équipements supplémentaires suivants sont requis :

Des fixations adaptées pour sécuriser l'étrier à la surface de montage.Un mastic de qualité marine.Des cales ou rondelles (nécessaires si la surface de montage est plus fine que le plastron de l'écran).Une défonceuse (nécessaire pour creuser un renfoncement dans une surface de montage plus épaisse).Le joint du panneau est fourni avec votre écran eS9.

Pour fixer l'étrier à l'écran :

Retirez les deux pièces du plastron et les boutons menu/accueil de l'écran.Enlevez le support protecteur d'un côté du joint du panneau (fourni avec l'écran) et fixez-le au dos de l'écran, en appuyant fermement.Enlevez le support protecteur de l'autre côté du joint.Faites glisser l'étrier sur l'arrière de l'écran en veillant à aligner les trous de fixation.À l'aide des fixations fournies avec votre écran, fixez l'étrier à l'écran.Remettez les boutons menu/accueil et les deux pièces du plastron en place.

Oui, le joint du panneau assure l'étanchéité entre l'appareil et l'étrier de montage. Cependant, il est également recommandé d'utiliser un mastic de qualité marine entre l'étrier de montage et la surface de pose pour prévenir toute infiltration d'eau.

Avant d'installer le produit, assurez-vous que la surface de montage :

Est suffisamment robuste pour supporter le poids de l'écran eS9.Dispose d'un dégagement suffisant à l'arrière pour l'installation.Est suffisamment profonde pour accepter les fixations choisies sans endommager l'avant.Est assez rigide pour supporter le poids du produit.Si la surface n'est pas adaptée au poids, un renforcement peut être nécessaire.

Oui, il est impératif de retirer les deux pièces du plastron et les boutons menu/accueil de l'écran avant de fixer le joint du panneau et l'étrier. Ces éléments seront remis en place une fois l'étrier solidement fixé à l'écran.

Oui, un gabarit d'étrier de montage sur tableau arrière est fourni. Il vous aidera à marquer précisément l'emplacement et les découpes nécessaires sur votre surface de montage.

Si vous effectuez un défonçage sur une surface de montage plus épaisse, l'épaisseur de la surface de montage qui reste devant le renfoncement doit impérativement être de 12,5 mm. Ceci assure un montage correct et sécurisé.

L'étanchéité entre l'écran et l'étrier de montage est assurée par le joint du panneau, qui est fourni avec votre écran eS9. Ce joint doit être correctement positionné et fermement fixé au dos de l'écran avant l'installation de l'étrier.

Oui, avant de monter l'écran, vous devez vous assurer d'avoir :

Suivi les conseils sur les exigences d'emplacement figurant dans les instructions d'installation de votre produit.Vérifié les dimensions de votre produit pour vous assurer qu'il y a suffisamment d'espace derrière la surface de montage.Vérifié que la surface de montage est suffisamment épaisse et rigide pour supporter le poids du produit et accepter les fixations sans endommager l'avant.

Pour cette méthode recommandée :

Fixez le gabarit de l'étrier de montage à l'emplacement désiré.À l'aide d'un foret ou d'une scie cloche de taille appropriée, percez un trou dans chaque coin de la zone à découper indiquée sur le gabarit.Découpez le long du bord intérieur de la ligne de découpe.Assurez-vous que l'unité s'insère dans la zone découpée et retirez tout bord rugueux.Fixez le produit à la surface de montage à l'aide des fixations choisies.Connectez les câbles d'alimentation, de données et autres au produit.

Ce type d'installation nécessite de creuser un renfoncement dans la surface de montage à l'aide d'une défonceuse :

Fixez le gabarit de l'étrier de montage à l'emplacement désiré.Percez un trou dans chaque coin de la zone à découper.Découpez le long du bord intérieur de la ligne de découpe.À l'aide d'une défonceuse, suivez la ligne sur le gabarit pour creuser un renfoncement qui logera l'étrier et l'ensemble écran. L'épaisseur de la surface de montage restant devant le renfoncement doit être de 12,5 mm.Vérifiez que l'unité s'insère et poncez les éventuels bords rugueux.Fixez le produit à la surface de montage à l'aide des fixations choisies.Connectez les câbles.

Si la surface de montage est plus fine que le plastron de l'écran (moins de 12,5 mm), une installation sur mesure est nécessaire. Cela peut impliquer l'utilisation de fixations spécifiques, de cales ou rondelles, et potentiellement un renforcement de la surface de montage pour assurer une fixation stable et sécurisée.

Non, l'étrier A80342 n'est pas fourni avec les vis de fixation pour le tableau de bord. Vous devrez vous procurer des fixations adaptées pour installer l'étrier sur votre surface de pose, en fonction du matériau et de l'épaisseur de celle-ci. Les fixations pour attacher l'étrier à l'écran sont fournies avec l'écran eS9 lui-même.

Oui, l'étrier de montage arrière A80342 est un accessoire original de la marque Raymarine, conçu pour s'intégrer parfaitement avec leurs écrans eS9.

L'étrier de montage arrière Raymarine A80342 est couvert par la garantie standard du fabricant Raymarine. Pour les détails spécifiques de la garantie, veuillez vous référer aux termes et conditions de garantie de Raymarine.

Le produit est considéré comme lourd. Il est donc impératif de s'assurer que la surface de montage prévue est suffisamment robuste et peut supporter le poids de l'écran eS9 et de l'étrier. Si nécessaire, la surface de montage devra être renforcée pour éviter tout dommage potentiel au produit ou au navire.
