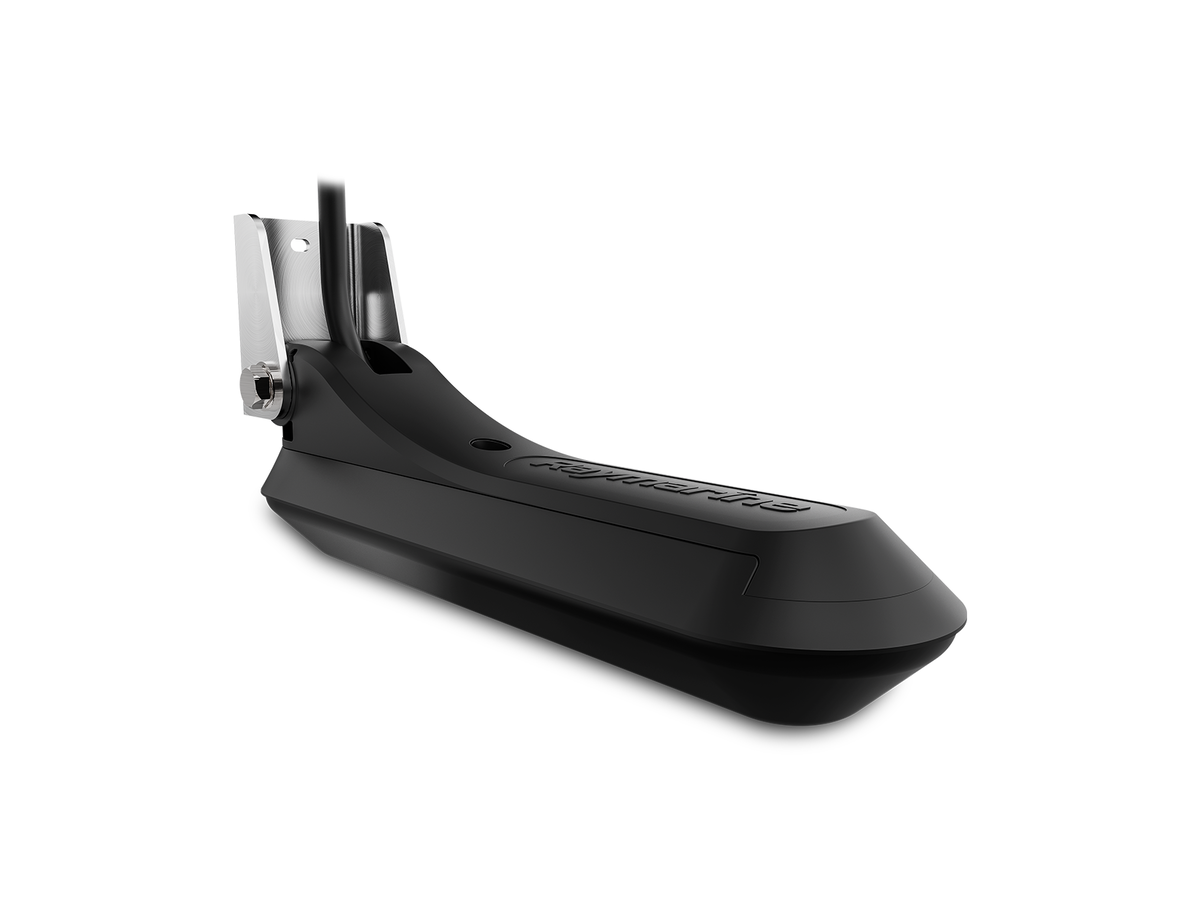

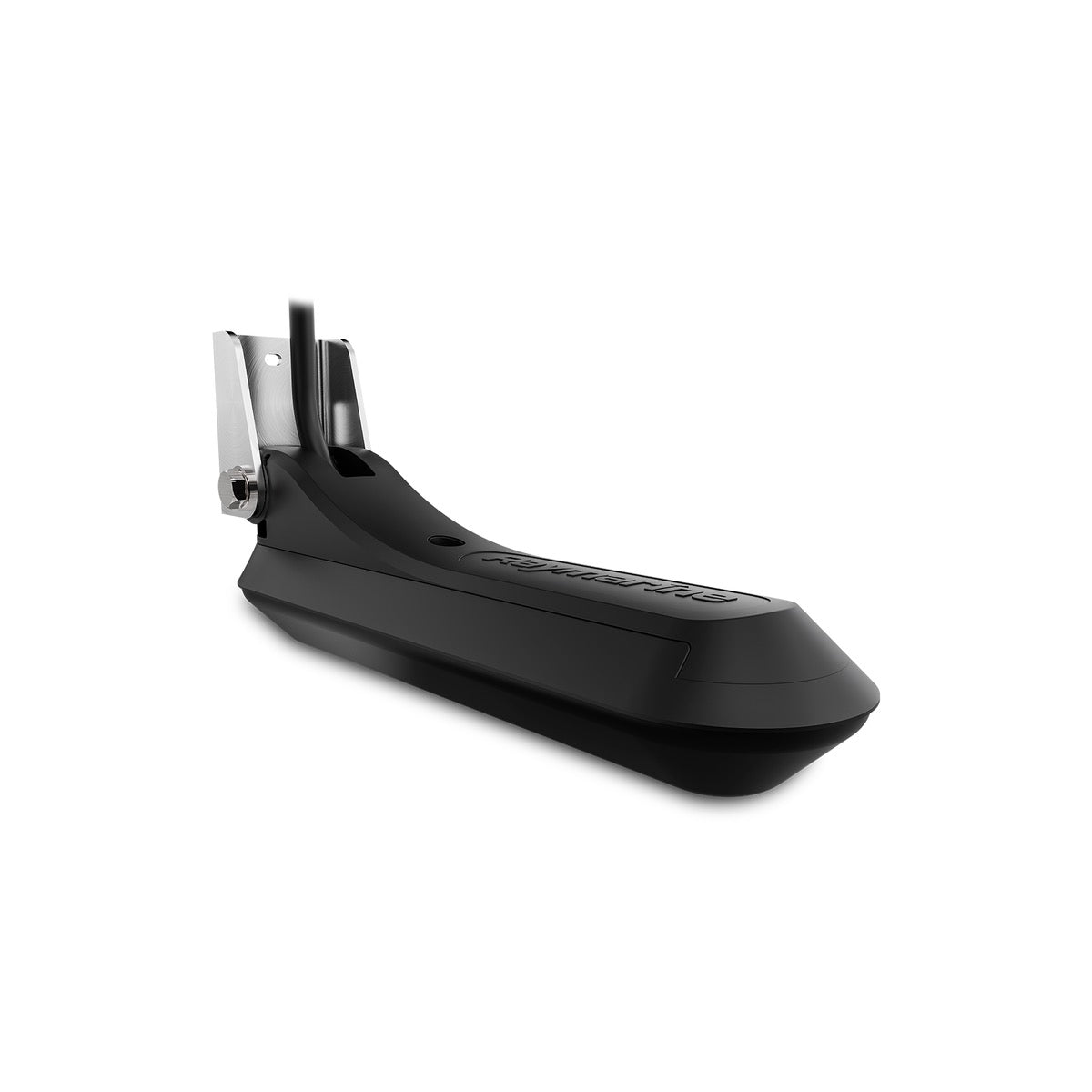

Kit d'espacement pour montage sur Jack Plate d'une sonde tableau RV-100 RealVision 3D

Le kit d'espacement Raymarine A80482 est conçu pour optimiser l'installation des sondes RV-100 RealVision 3D lorsqu'elles sont montées sur une jack plate. Son rôle principal est de positionner la sonde latéralement, à une distance ajustée de l'hélice et du mécanisme de la jack plate.

L'utilisation du kit d'espacement A80482 offre plusieurs avantages :

Réduction de la turbulence : Il permet d'éloigner la sonde des hélices, minimisant ainsi le sillage et la cavitation qui peuvent dégrader la qualité des relevés sonar.Optimisation des performances : En réduisant les interférences, il aide à obtenir des images sonar plus claires et plus précises.Dégagement mécanique : Il assure un espace suffisant entre la sonde et le mécanisme de la jack plate, prévenant toute interférence lors de son fonctionnement.

Les entretoises (spacers) incluses dans le kit A80482 sont utilisées pour déporter la sonde latéralement par rapport à la jack plate. Elles créent une distance supplémentaire entre la sonde et la surface de montage de la jack plate, ce qui est crucial pour éviter la turbulence générée par l'hélice et assurer un dégagement adéquat avec le mécanisme de la jack plate.

Non, le kit d'espacement A80482 n'est pas un support de montage complet. C'est un accessoire qui s'utilise en complément du support de montage sur jack plate RV-100 (référence A80480), lequel est vendu séparément. Le kit A80482 fournit les éléments nécessaires (boulons extra-longs et entretoises) pour ajuster la position latérale de la sonde sur ce support.

Il est important d'éloigner la sonde de l'hélice pour plusieurs raisons :

Minimiser la turbulence : Les hélices créent des bulles d'air et des turbulences dans l'eau (sillage) qui peuvent interférer avec les signaux sonar, entraînant des images floues ou des pertes de signal.Réduire la cavitation : La cavitation, phénomène lié à la formation et à l'implosion de bulles, peut également perturber la performance de la sonde.Optimiser la lecture : Un positionnement optimal assure que la sonde est dans une eau la plus calme possible, ce qui est essentiel pour des relevés précis et des images RealVision 3D de haute qualité.

Oui, indirectement, ce kit d'espacement contribue à améliorer la qualité des images sonar. En permettant un positionnement optimal de la sonde RV-100, il réduit les interférences causées par la turbulence et la cavitation de l'hélice. Une eau plus calme autour de la sonde se traduit par des signaux sonar plus clairs et donc des images RealVision 3D plus détaillées et précises.

Ce kit d'espacement est spécifiquement conçu pour la sonde tableau arrière Raymarine RV-100 RealVision 3D (référence A80464). Il n'est pas destiné à être utilisé avec d'autres modèles de sondes Raymarine.

Non, le kit d'espacement Raymarine A80482 est exclusivement conçu pour être utilisé avec la sonde RV-100 RealVision 3D. Il n'est pas compatible avec d'autres modèles de sondes Raymarine ou d'autres marques.

Le kit d'espacement est conçu pour être monté sur le côté d'une jack plate. Bien qu'il soit universellement compatible avec la plupart des jack plates, il est recommandé de consulter le fabricant de votre jack plate avant de percer des trous, afin de s'assurer que l'emplacement choisi n'interférera pas avec son fonctionnement.

Oui, pour installer ce kit d'espacement, vous aurez besoin du support de montage sur jack plate Raymarine RV-100 (référence A80480). Le kit d'espacement A80482 fournit les boulons extra-longs et les entretoises pour ajuster la position latérale de la sonde sur ce support, mais ne contient pas le support principal lui-même.

Le kit d'espacement Raymarine A80482 contient les éléments suivants :

Quatre fixations de montage (boulons extra-longs).Des entretoises (spacers) pour le déport latéral.La documentation d'installation.Ces éléments sont conçus pour être utilisés avec le support de montage sur jack plate RV-100 (A80480).

Pour un montage optimal de la sonde avec ce kit, considérez les facteurs suivants :

Turbulence et aération : Choisissez un emplacement où l'eau est la moins perturbée par la coque, les virures, les rivets ou les hélices.Côté de l'hélice : Montez la sonde sur le côté de l'hélice qui tourne vers le bas pour réduire la cavitation.Dégagement : Assurez-vous que la sonde et son support ne gênent pas le fonctionnement de la jack plate. Le kit d'espacement aide à créer ce dégagement.Route du câble : Planifiez le cheminement du câble de la sonde pour qu'il soit sécurisé et sans contrainte.

Pour minimiser la turbulence autour de la sonde, il est crucial de la positionner correctement. Le kit d'espacement A80482 permet de déporter la sonde plus loin de l'hélice, réduisant ainsi l'impact du sillage et de la cavitation. Il est également important de choisir un emplacement sur la jack plate qui est le moins affecté par les flux d'eau perturbés par la coque du bateau (marches, nervures, rangées de rivets, virures).

Oui, avant de monter la sonde RV-100 avec le support de jack plate et le kit d'espacement, vous devez retirer la sonde de son support d'origine (transducer hanger) avec lequel elle est livrée. Les pièces d'origine doivent être conservées si vous souhaitez remonter la sonde sur un tableau arrière standard à l'avenir.

Il est impératif d'utiliser uniquement des mastics polyuréthane de qualité marine à durcissement neutre pour sceller les trous de montage. N'utilisez JAMAIS de mastics contenant de l'acétate ou du silicone, car ils peuvent endommager les pièces en plastique de la sonde et de ses accessoires.

L'installation de ce kit d'espacement, comme toute installation de produit Raymarine, doit être effectuée conformément aux instructions fournies. Raymarine recommande une installation certifiée par un installateur agréé, car cela peut donner droit à des avantages de garantie améliorés. Une installation incorrecte pourrait potentiellement affecter la garantie de votre produit.

Pour vous assurer que le kit d'espacement et la sonde ne gênent pas le fonctionnement de la jack plate, il est essentiel de vérifier la position finale de la sonde dans l'eau avec la jack plate dans toutes ses positions d'utilisation (haut et bas). Le kit d'espacement est conçu pour fournir un dégagement suffisant, mais une vérification visuelle est toujours nécessaire avant de finaliser l'installation et de serrer les fixations.
