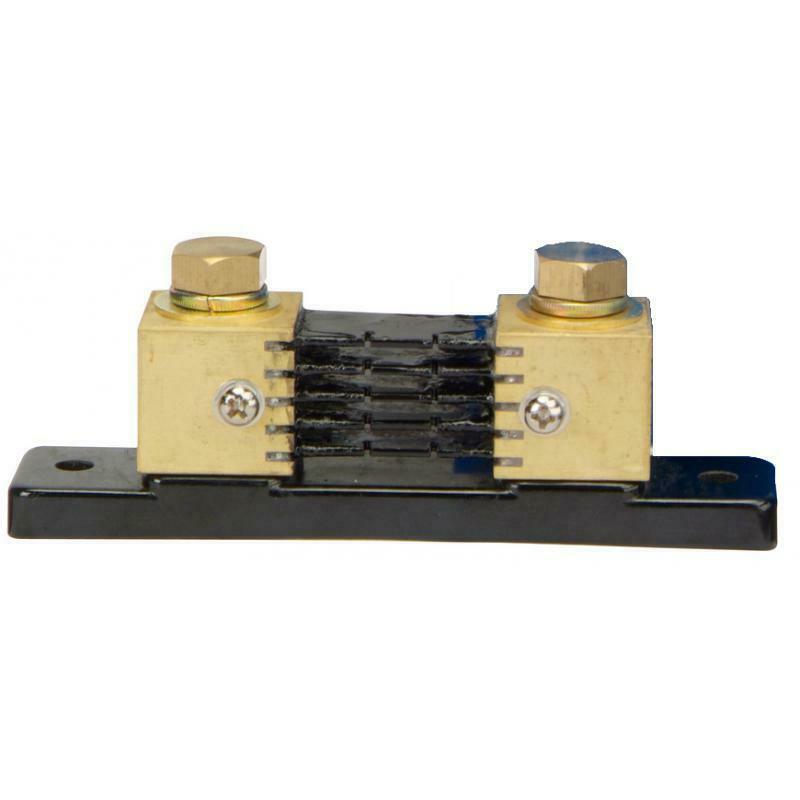

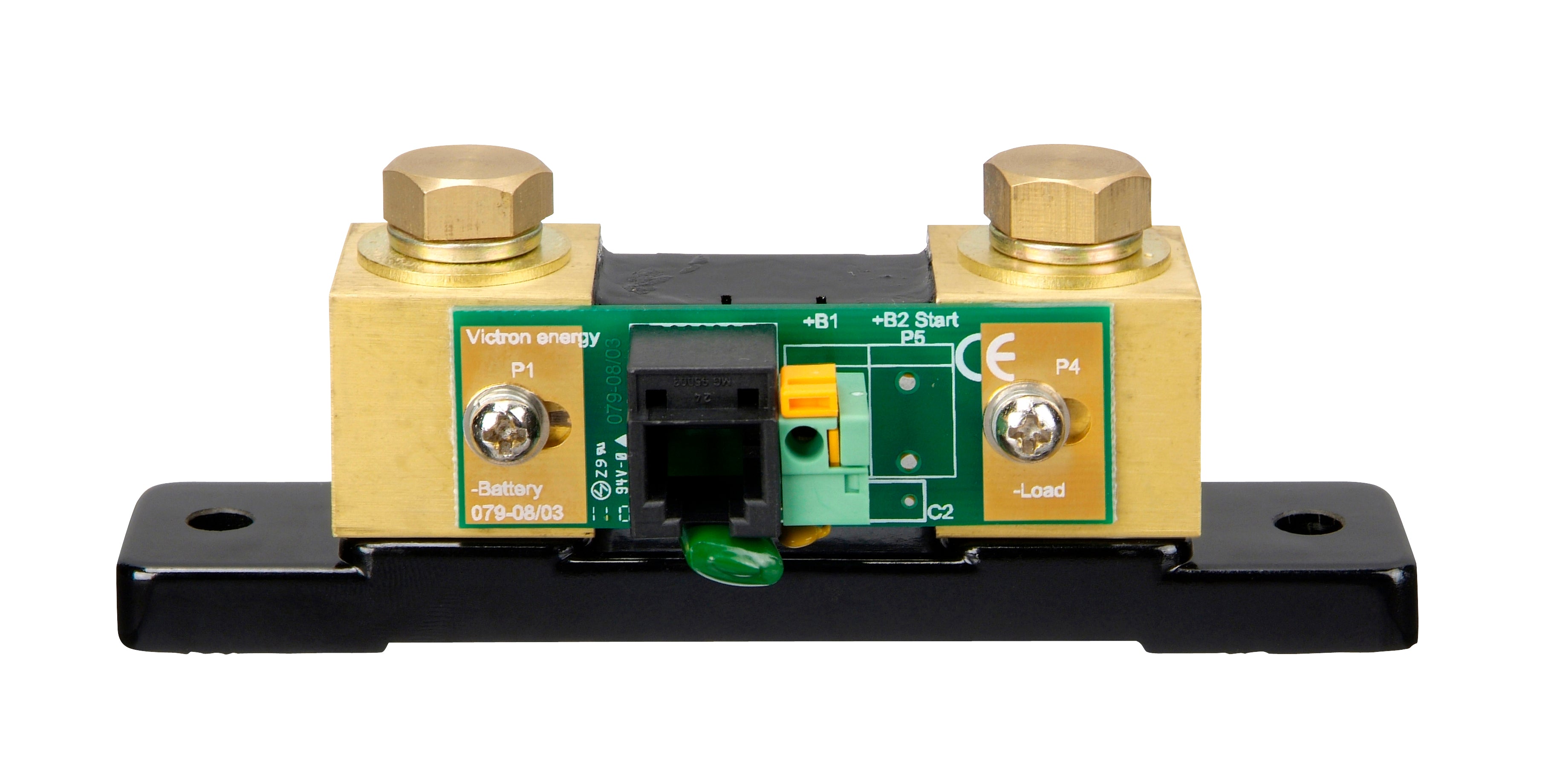

Shunt 500A/50mV

Un shunt électrique est un composant passif essentiel conçu pour mesurer le courant électrique circulant dans un circuit. Il crée une petite chute de tension proportionnelle au courant qui le traverse. Cette chute de tension est ensuite mesurée par un moniteur de batterie ou un ampèremètre pour afficher avec précision la consommation, la charge et l'état de charge de la batterie.

Ce shunt Victron Energy est spécifié pour une intensité maximale de 500 ampères (500A). À cette intensité maximale, il génère une chute de tension de 50 millivolts (50mV).

Le shunt doit impérativement être installé sur la ligne négative principale du parc de batteries. Il est crucial de le placer avant toute dérivation afin de mesurer l'intégralité du courant entrant et sortant des batteries.

Oui, ce shunt est conçu pour fonctionner de concert avec les moniteurs de batterie compatibles de Victron Energy. Il fournit les données de courant nécessaires à ces moniteurs pour calculer l'état de charge, la consommation et l'autonomie restante de vos batteries.

Ce shunt Victron Energy 500A/50mV pèse 0,3 kg.

Oui, un shunt mesure le courant (ampères) et n'est pas directement lié à la tension nominale du système (volts). Il peut donc être utilisé indifféremment dans des systèmes 12V, 24V ou d'autres tensions, tant que le courant maximal ne dépasse pas 500A.

La spécification '50mV' indique que le shunt produira une chute de tension de 50 millivolts lorsqu'un courant de 500 ampères le traversera. Cette valeur est essentielle pour le moniteur de batterie car elle lui permet de calibrer sa mesure et de traduire précisément la chute de tension en un courant en ampères.

Le shunt doit toujours être connecté sur la ligne négative principale du parc de batteries, entre le pôle négatif des batteries et toutes les charges ou sources de charge du système.

Oui, la conception robuste de ce shunt est adaptée aux environnements marins où la fiabilité des données de consommation est primordiale pour la gestion énergétique à bord des navires et bateaux.

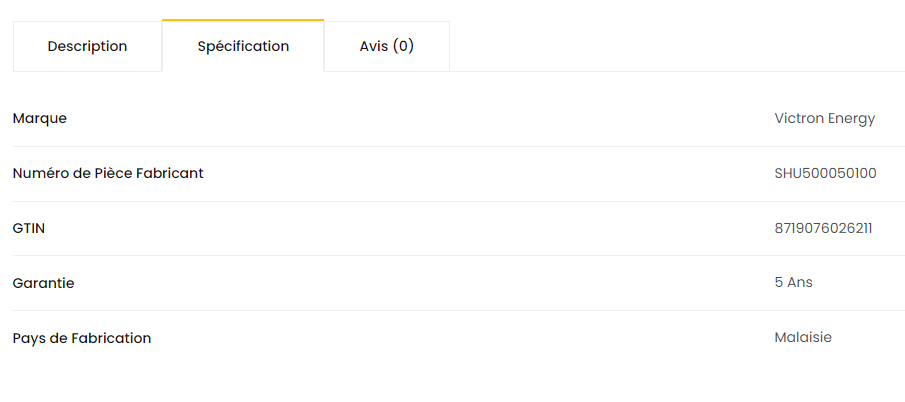

Le numéro de modèle ou SKU de ce shunt est SHU500050100.

Le shunt 500A/50mV est un composant passif. Il ne nécessite pas d'alimentation électrique externe pour fonctionner, car il génère une chute de tension par sa propre résistance interne proportionnelle au courant qui le traverse.

Il est impératif d'installer le shunt avant toute dérivation sur la ligne négative principale. Cela garantit que tout le courant consommé ou chargé par le système passe à travers le shunt, permettant une mesure précise et complète de l'énergie.

Bien que techniquement un shunt 500A/50mV puisse être compatible avec certains moniteurs d'autres marques qui acceptent cette spécification, ce shunt est optimisé pour les systèmes de monitoring Victron Energy afin d'assurer une intégration et une précision optimales. Il est recommandé de vérifier la compatibilité spécifique avec le fabricant du moniteur tiers.

La mesure précise du courant est cruciale pour une gestion énergétique efficace. Elle permet de connaître l'état de charge réel de la batterie, d'estimer l'autonomie restante et de prévenir une décharge excessive, prolongeant ainsi la durée de vie de vos batteries et assurant la fiabilité de votre système électrique.

Le shunt lui-même est un composant passif et ne nécessite pas de calibrage. C'est le moniteur de batterie associé qui utilise les spécifications du shunt (500A/50mV) pour interpréter correctement la chute de tension et afficher les valeurs de courant.

Oui, ce shunt est adapté pour mesurer le courant dans des systèmes utilisant des batteries au lithium, ainsi que des batteries au plomb (AGM, Gel, liquide). Le type de batterie n'affecte pas la capacité du shunt à mesurer le courant qui le traverse.

Ce shunt est conçu pour mesurer un courant maximal de 500 ampères. Dépasser cette valeur de manière prolongée pourrait endommager le shunt ou compromettre la précision des mesures.

En fournissant des données précises sur le courant consommé et chargé, le shunt permet au moniteur de batterie de calculer l'état de charge et l'autonomie restante. Cette information aide l'utilisateur à gérer sa consommation d'énergie, à optimiser les cycles de charge et de décharge, et ainsi à prolonger l'autonomie et la durée de vie de ses batteries.

Ce shunt Victron Energy est fabriqué en Malaisie.
