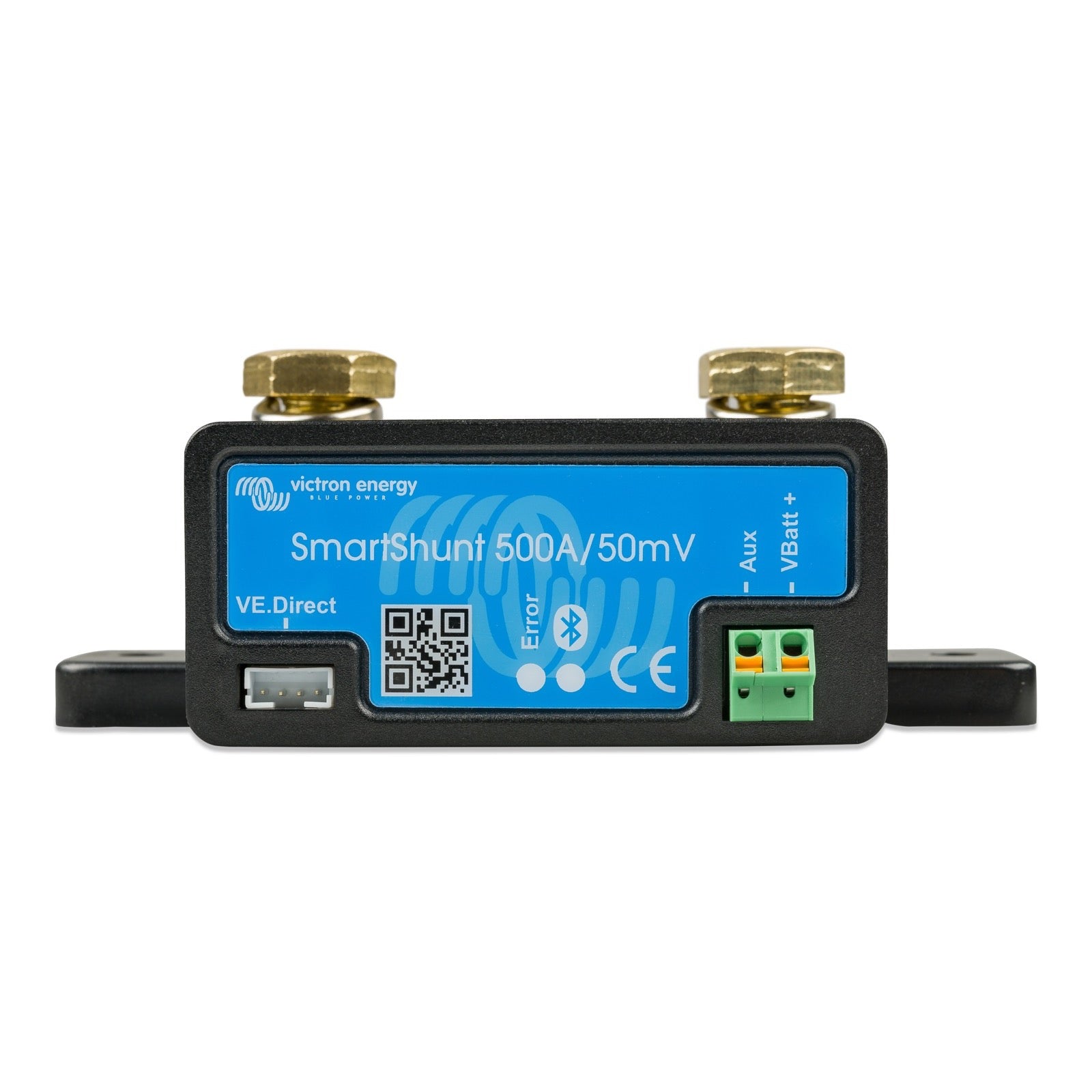

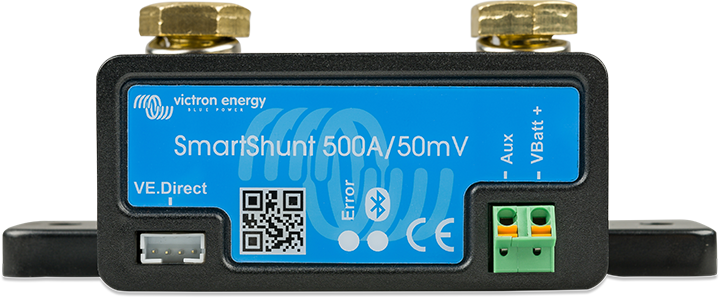

SmartShunt 500A/50mV

Le SmartShunt 500A/50mV est un contrôleur de batterie tout-en-un conçu pour surveiller l'état de votre parc de batteries. Il fonctionne sans écran intégré, utilisant votre téléphone ou tablette comme interface d'affichage via l'application VictronConnect. Il permet de suivre des paramètres essentiels comme l'état de charge, l'autonomie restante et l'historique de la batterie.

Le SmartShunt se connecte par Bluetooth à l'application VictronConnect, installée sur votre téléphone ou tablette. C'est cette application qui sert d'écran pour visualiser tous les paramètres surveillés. Il peut également être connecté et lu par un appareil GX de Victron Energy via un câble VE.Direct.

Le SmartShunt peut surveiller plusieurs paramètres importants de votre batterie, notamment :

L'état de charge (en pourcentage)L'autonomie restante (temps jusqu'à décharge)La tension de la batterieLe courant (charge/décharge)Des informations historiques détailléesLa tension d'une deuxième batterie, le point médian ou la température (si une sonde est connectée) via son entrée auxiliaire.

Le SmartShunt 500A/50mV a une plage de tension d'alimentation de 6,5 VCC à 70 VCC. Cette large plage le rend compatible avec la plupart des systèmes de batteries 12V, 24V et 48V.

Le SmartShunt 500A/50mV a une très faible consommation de courant, inférieure à 1 mA. Cela minimise l'impact sur la décharge de votre batterie lorsqu'il est en fonctionnement.

Le SmartShunt 500A/50mV peut être configuré pour surveiller des batteries ou des parcs de batteries d'une capacité allant de 1 Ah à 9999 Ah.

Non, le SmartShunt 500A/50mV standard (référence SHU050150050) est classé IP21 : il doit être installé dans un espace protégé de l'humidité (coffre à batteries fermé, tableau électrique). Pour une installation exposée aux projections d'eau, Victron propose la version SmartShunt IP65 (référence SHU065150050), entièrement scellée.

Les dimensions du SmartShunt 500A/50mV sont de 46 mm (hauteur) x 120 mm (largeur) x 54 mm (profondeur).

Oui, le SmartShunt est équipé d'une connexion auxiliaire qui peut être utilisée pour surveiller la température de la batterie. Pour cela, une sonde de température externe Victron Energy (référence ASS000100000) est nécessaire et doit être connectée à l'entrée auxiliaire.

Le SmartShunt stocke les données des tendances (tension de la batterie, courant, état de charge et entrée auxiliaire) pendant 46 jours. Ces données peuvent être consultées via l'application VictronConnect pour une analyse approfondie.

Le SmartShunt est une alternative au contrôleur de batterie BMV, conçu pour réduire le câblage et l'encombrement. Les principales différences sont :

Absence d'écran : Le SmartShunt utilise votre téléphone/tablette via l'application VictronConnect comme écran.Alarmes : Il ne dispose pas d'alarmes visuelles et sonores programmables.Relais : Il n'intègre pas de relais programmable.Il offre la plupart des fonctionnalités de surveillance essentielles via l'application ou un appareil GX.

Oui, grâce à sa large plage de tension d'alimentation de 6,5 VCC à 70 VCC, le SmartShunt 500A/50mV est compatible et peut être utilisé dans des systèmes de batteries de 12V, 24V, 36V et 48V.

Le SmartShunt est livré avec :

Deux câbles de 1,5 m avec un fusible de 1 A, destinés à la connexion au « + » de la batterie principale et à la connexion de l'entrée auxiliaire (pour une batterie de démarrage ou un point médian).Veuillez noter qu'un câble VE.Direct n'est pas inclus et est nécessaire pour connecter le SmartShunt à un appareil GX.

Le SmartShunt 500A/50mV est équipé de boulons de raccordement du shunt de type M10. Ces boulons assurent une connexion électrique robuste et sécurisée.

Pour surveiller la tension d'une deuxième batterie (par exemple, une batterie de démarrage), vous devez :

Connecter le câble d'alimentation fourni (avec fusible 1A) entre le terminal positif de la deuxième batterie et le terminal auxiliaire (Aux) du SmartShunt.Connecter le négatif de la deuxième batterie au terminal SYSTEM MINUS du SmartShunt.La configuration de l'entrée auxiliaire doit ensuite être réglée dans l'application VictronConnect.

Oui, le SmartShunt permet de surveiller le point médian d'un parc de batteries. Pour cela, vous devez connecter l'un des câbles d'alimentation fournis (avec fusible 1A) entre le point médian de votre parc de batteries et le terminal auxiliaire (Aux) du SmartShunt. Cette fonction aide à détecter un déséquilibre potentiel entre les batteries du parc.

Pour connecter le SmartShunt à un appareil Victron GX (comme un Cerbo GX), vous aurez besoin d'un câble VE.Direct. Ce câble n'est pas inclus avec le SmartShunt et doit être acheté séparément. Il se connecte entre le port VE.Direct du SmartShunt et le port VE.Direct de l'appareil GX.

Oui, après l'installation, il est essentiel de configurer certaines valeurs via l'application VictronConnect pour assurer une surveillance précise. Cela inclut :

La capacité de la batterie (en Ah).Le paramètre de tension de charge.La fonction de l'entrée auxiliaire (si utilisée).Pour les batteries au lithium, des réglages supplémentaires comme le facteur d'efficacité de charge et l'exposant de Peukert peuvent être nécessaires.

Oui, le SmartShunt 500A/50mV est entièrement compatible avec l'application VictronConnect. C'est l'interface principale pour la surveillance, la configuration et la lecture de toutes les données de la batterie via une connexion Bluetooth.

Oui, le SmartShunt est conçu pour être compatible avec la sonde de température Victron Energy optionnelle (référence ASS000100000). Cette sonde se connecte à l'entrée auxiliaire du SmartShunt pour permettre la surveillance précise de la température de votre batterie.
