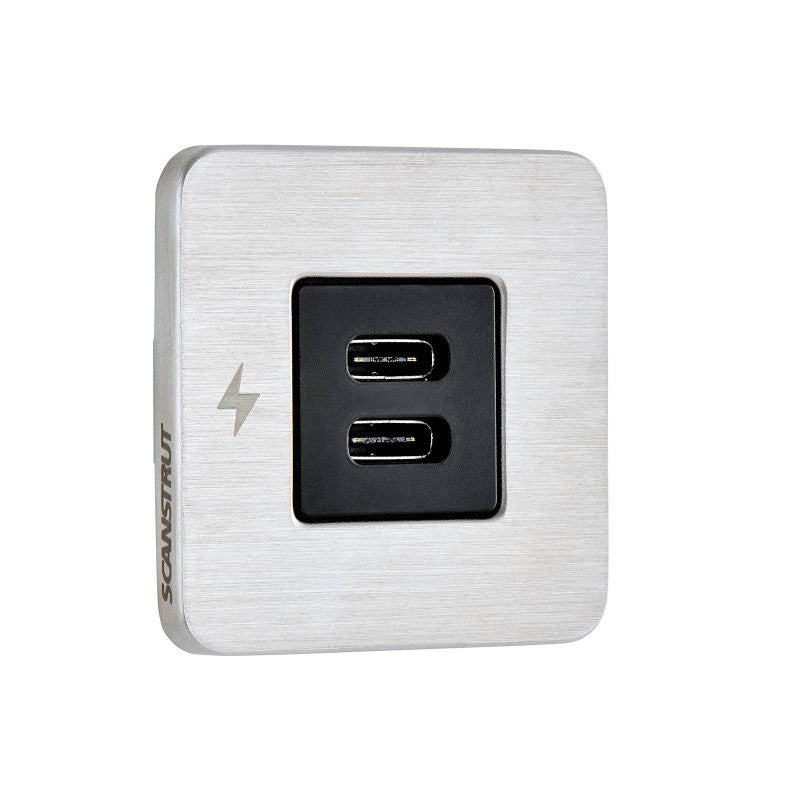

Chargeur pour intérieur USB-C / USB-C - Acier inoxydable - TILE Series

Pour installer le chargeur USB-C Scanstrut TILE Series, vous devez percer un trou de 29 mm de diamètre (1 1/8 pouce) à l'aide d'une scie cloche. Le corps du chargeur (barillet) a un diamètre de 28 mm, donc le trou de 29 mm permet un ajustement précis.

Pour l'installation, vous aurez besoin de :

Une scie cloche de 29 mm (1 1/8 pouce) pour percer le trou de montage.Un foret de 2 mm (5/64 pouce) ou 2,5 mm (3/32 pouce) pour les trous pilotes des vis de fixation.Un tournevis Pozidriv (Pozi) pour serrer les vis fournies.

La profondeur d'installation minimale requise est de 3 mm (0,12 pouce). Cela signifie que vous avez besoin d'au moins 3 mm d'espace libre derrière le panneau pour loger le corps du chargeur.

Oui, absolument. Ce chargeur prend en charge les principaux protocoles de charge rapide : USB-C Power Delivery (PD) 3.0 et Quick Charge (QC) 4. Il peut ainsi recharger rapidement la plupart des smartphones, tablettes et autres appareils compatibles USB-C.

Vous pouvez recharger tous les appareils compatibles USB-C, comme les smartphones (iPhone, Samsung Galaxy, Google Pixel, etc.), les tablettes (iPad Pro, Samsung Galaxy Tab), les ordinateurs portables (MacBook, ultrabooks), les écouteurs, les batteries externes et autres gadgets électroniques utilisant une connexion USB-C.

La puissance maximale dépend de la tension de votre installation électrique :

Sur un système 12V : jusqu'à 36W (12V⎓3A).Sur un système 24V : jusqu'à 60W (20V⎓3A).Pour atteindre la puissance maximale de 60W, vous devez être sur un système 24V et utiliser un appareil compatible avec le protocole USB-C PD.

Oui, il est conçu pour fonctionner sur les deux types d'installations électriques les plus courantes sur les bateaux : les systèmes 12V et 24V. La plage de tension d'entrée est de 10 à 32V DC, ce qui le rend compatible avec les batteries au plomb, AGM, gel ou lithium.

Oui, si votre ordinateur portable se recharge via USB-C et est compatible avec le protocole Power Delivery (PD), vous pouvez le recharger. Cependant, pour obtenir une charge optimale (jusqu'à 60W), vous devez être sur un système 24V. Sur un système 12V, la puissance sera limitée à 36W, ce qui peut suffire pour une charge lente ou pour maintenir la batterie.

La consommation en veille (standby) est extrêmement faible, inférieure à 0,1W. Cela signifie qu'il ne déchargera pas significativement votre batterie de bateau lorsqu'aucun appareil n'est branché.

La seule différence entre ces deux modèles est le matériau et la finition de la façade décorative (bezel) :

SC-TILE-20 : Façade en plastique noir.SC-TILE-21 : Façade en acier inoxydable brossé, plus résistante et esthétique.Les caractéristiques techniques et électriques sont strictement identiques.

Ce chargeur possède de nombreuses certifications garantissant sa sécurité et sa conformité : CE, FCC, UKCA, C-Tick, ROHS, WEEE et UN ECE R10. Il est donc conforme aux normes internationales pour une utilisation marine et automobile.

Le produit est livré avec :

1 x Façade décorative (acier inoxydable brossé pour le SC-TILE-21).1 x Chargeur USB-C.2 x Vis de fixation No.4 x 20 mm.1 x Faisceau de câbles volant (flying lead) d'environ 150 mm.

Le chargeur est livré avec un faisceau de câbles volant (flying lead) d'une longueur d'environ 150 mm. Le câble est de section 18 AWG. Il est important de respecter un rayon de courbure minimum de 15 mm pour ce câble lors de l'installation.

Oui, il est fortement recommandé, voire obligatoire, d'installer un fusible ou un disjoncteur approprié entre la source d'alimentation (batterie) et le chargeur. Cela permet de protéger le câblage en cas de court-circuit. Le courant d'entrée maximum est de 6A, donc un fusible de 10A est généralement adapté.

Oui, tout à fait. Le chargeur peut être installé dans la plupart des matériaux de tableau de bord, qu'il s'agisse de bois, de plastique, de stratifié ou de métal fin. Il suffit de percer le trou de 29 mm et de fixer le chargeur à l'aide des vis fournies. Assurez-vous simplement que le matériau est suffisamment épais et résistant pour maintenir le chargeur en place.

Oui, il est compatible avec tous les types de batteries 12V ou 24V, y compris les batteries au lithium (LiFePO4, etc.). La plage de tension d'entrée (10-32V DC) couvre largement les tensions des batteries lithium, que ce soit en 12V ou en 24V.

Oui, le chargeur est conçu pour être connecté directement à une source 12V ou 24V DC. Il intègre toute l'électronique nécessaire pour convertir la tension d'entrée en une sortie USB-C stable et sécurisée. Il suffit de respecter la polarité (+ et -) lors du raccordement.
