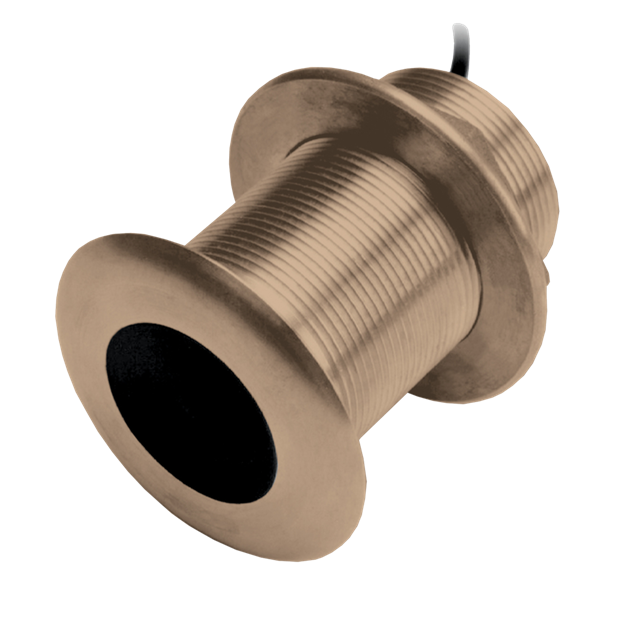

XSONIC Airmar B150M (20°)

La sonde XSONIC Airmar B150M (20°) est un transducteur CHIRP traversant en bronze. Elle est conçue pour la détection sous-marine en eau douce et salée, sur des profondeurs faibles à moyennes, et fournit des données de profondeur et de température.

Cette sonde utilise la technologie CHIRP moyenne fréquence, qui permet une résolution cible claire et une séparation des poissons améliorée grâce à une large bande passante.

La sonde XSONIC Airmar B150M (20°) opère sur une plage de fréquences moyennes, allant de 95 kHz à 155 kHz, offrant une bande passante totale de 60 kHz.

La sonde XSONIC Airmar B150M (20°) a une puissance de sortie de 300 Watts.

Elle est capable de détecter des poissons et d'atteindre une profondeur maximale de 183 mètres (600 pieds).

La sonde XSONIC Airmar B150M (20°) fournit simultanément des données de profondeur et de température de l'eau avec une réponse rapide.

La sonde offre une largeur de faisceau variable de 26° à 17° sur sa plage de fréquences, ce qui optimise la couverture sous-marine.

Le boîtier en bronze de la sonde XSONIC Airmar B150M (20°) est recommandé pour les coques en fibre de verre ou en bois.

Cette sonde est conçue avec un élément incliné de 20° pour corriger les angles de carène. Elle est adaptée aux coques présentant un angle de carène (deadrise angle) compris entre 16° et 24° à l'emplacement de montage.

Non, il est fortement déconseillé d'installer une sonde avec un boîtier en bronze dans une coque métallique. Cela pourrait entraîner une corrosion électrolytique.

Le diamètre du trou à percer dépend du type de coque :

Pour la coque extérieure : 51 mm (2 pouces).Pour l'intérieur d'une coque en fibre de verre à âme : 60 mm (2-3/8 pouces).Un trou pilote de 3 mm (1/8 pouce) est également nécessaire.

Pour l'installation, vous aurez besoin de :

Lunettes de sécurité, masque anti-poussière et protection auditive.Un rapporteur d'angle ou niveau numérique.Une perceuse électrique avec un mandrin de 10 mm (3/8") ou plus.Un foret de 3 mm (1/8").Une scie cloche (51 mm ou 60 mm selon la coque).Du papier de verre.Un détergent ménager doux ou un solvant faible (tel que l'alcool).Du mastic marin (adapté pour une utilisation sous la ligne de flottaison).Des colliers de serrage.De la peinture antifouling à base d'eau (obligatoire en eau salée).

Pour une performance optimale, choisissez un emplacement où :

L'eau sous la coque est lisse, avec un minimum de bulles et de turbulences, surtout à haute vitesse.La sonde sera continuellement immergée dans l'eau.Le faisceau du transducteur ne sera pas obstrué par la quille ou les arbres d'hélice.La zone est éloignée des sources d'interférences (hélice, autres machines, autres sondeurs, câbles).Pour une sonde CHIRP, l'emplacement doit être frais et bien ventilé, loin du moteur, pour éviter la surchauffe.

Oui, il est recommandé d'appliquer un revêtement anti-salissure comme Foulfree. Airmar certifie que l'application de ce type de revêtement n'entraîne aucune perte de performance du transducteur et aide à prévenir l'adhérence des salissures marines, assurant ainsi des performances optimales.

La sonde XSONIC Airmar B150M (20°) est livrée avec un câble d'une longueur de 10 mètres (33 pieds).

La sonde est équipée d'un connecteur à 9 broches pour la connexion à votre équipement électronique.

Lors de l'installation d'une sonde CHIRP, il est crucial de suivre ces précautions :

Toujours faire fonctionner la sonde dans l'eau. Un fonctionnement à l'air libre peut provoquer une surchauffe et entraîner la défaillance de la sonde.Ne pas installer la sonde dans le compartiment moteur ou tout autre endroit chaud, car la surchauffe peut endommager le transducteur.Assurez-vous que le flux d'eau sous la coque est lisse, sans bulles ni turbulences, pour des lectures précises.

Pour un alignement correct, l'angle d'inclinaison de 20° de la sonde doit correspondre à l'angle de carène de votre coque à l'emplacement de montage (entre 16° et 24°). Une flèche sur le dessus du transducteur doit pointer vers la quille ou la ligne médiane du bateau. Cela garantit que l'élément interne est correctement orienté vers le fond pour des lectures précises.

Non, il est impératif de ne jamais utiliser de solvants pour nettoyer la sonde. Les nettoyants, carburants, mastics, peintures et autres produits peuvent contenir des solvants qui risquent d'endommager les pièces en plastique, en particulier la face du transducteur.

La sonde XSONIC Airmar B150M (20°) est conçue pour la détection sous-marine en eaux faibles à moyennes. Avec une profondeur maximale de détection de 183 mètres (600 pieds), elle est très efficace pour la pêche dans ces conditions.
