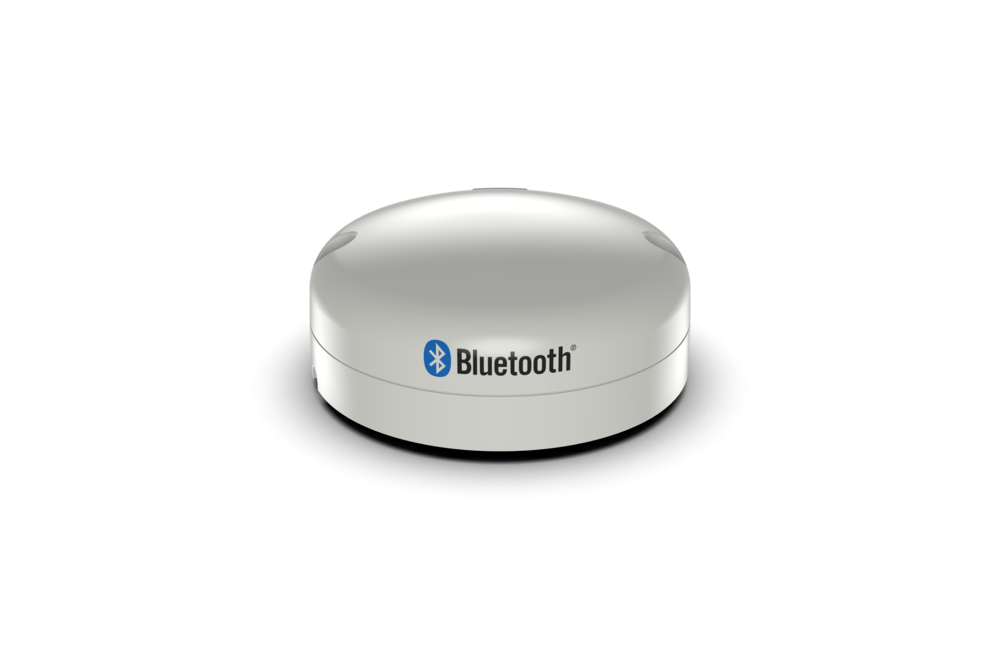

B&G WS320 Interface sans fil uniquement - photo 2

Fri frakt över 300€ inom EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

B&G

000-14388-001

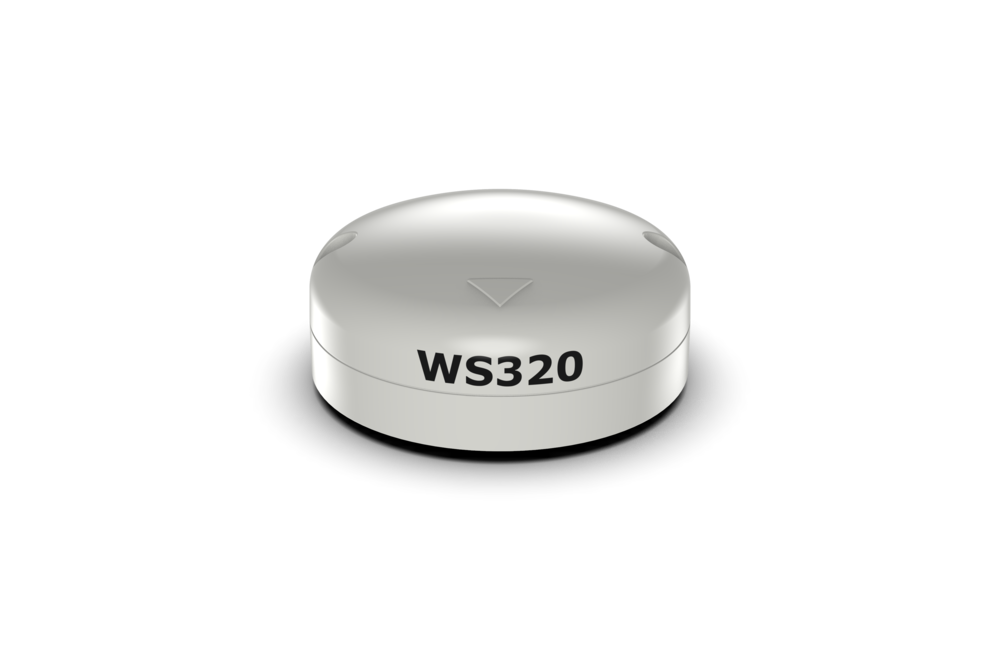

WS320 Trådlöst gränssnitt endast

Name: Den oumbärliga bron mellan trådlöst och ditt NMEA 2000-nätverk
Item: WS320 Trådlöst gränssnitt endast
Rating: 0

Trådlöst gränssnitt WS320 är den dedikerade Bluetooth-mottagaren för B&G WS320 trådlösa vindgivare. Det säkerställer anslutningen mellan givaren vid masttoppen och fartygets NMEA 2000-nätverk, med en datauppdateringsfrekvens på 5 Hz. Denna produkt säljs ensam, som en reservdel, och inkluderar inte vindgivaren.

Inkluderat: Endast trådlöst gränssnitt WS320.

Prix publicBénéficier du tarif pro

218,40€

TTC Expédition calculée au moment du paiement.

En stock

Fri frakt över 300€ inom EU
Retrait chez Skysat possible

Installation sur mesure

Faites confiance à Skysat pour installer l'équipement à bord

Demander un devis

Installateurs autour de vous

grâce à notre réseau d'installateurs agréés

Trouvez un installateur

Service d'assistance

Optez pour une aide complémentaire à la pose

Caractéristiques techniques

Conformité aux normes Normes et réglementations auxquelles le produit est conforme.	IEC/EN 60945
Bluetooth version Génération de la technologie Bluetooth intégrée à l'appareil.	4.0
Distance de sécurité du compas Distance minimale à laquelle l'appareil ne perturbe pas le compas.	300 cm
Capteurs compatibles Modèle de capteur spécifiquement conçu pour fonctionner avec cette interface.	B&G WS320
Type de connecteur Type de connecteur / terminaison câble.	Micro-C
Data Update Frequency	5
Humidity Test Conditions	66°C, 95% RH, 18h
Included Connection Cable	Micro-C avledningskabel 1.8 m
Ip Rating	IPX7
Mounting Options	Väggmontering, Mastmontering
Network Load	2
Operating Voltage Range	9-16
Pairing Method	Via en kompatibel B&G multifunktionsdisplay
Power Consumption Ma	100
Power Consumption Typical	1.2
Product Diameter	90
Product Height	35
Product Type	Trådlöst gränssnitt
Weight	0.1
Wireless Connectivity	Bluetooth
Wireless Range Max	30

Accessoires

B&G WS320 Capteur de vent sans fil sans interface

WS320 Trådlös vindgivare utan gränssnitt

553,20€

553,20€ ~~646,80€~~

Acheter

NMEA 2000 T-kontakt

26,40€

Acheter

Navico Kit terminators TR-120 M+F NMEA 2000

NMEA 2000 TR-120 M+F terminator-kit

26,40€

Acheter

B&G Connecteur 4 voies à faible perte Micro-C NMEA 2000

B&G NMEA 2000 Micro-C 4-vägs lågförlustkontakt

86,40€

Acheter

Description détaillée

B&G:s WS320 trådlösa gränssnitt är Bluetooth-mottagaren som är specifikt utformad för den trådlösa vindgivaren WS320. Det är den väsentliga komponenten som kopplar samman givaren vid masttoppen med båtens NMEA 2000-nätverk och översätter trådlösa signaler till data som kan användas av dina B&G multifunktionsdisplayer och autopiloter. Denna produkt, med artikelnummer SKU 000-14388-001, inkluderar endast gränssnittet och inte vindgivaren.

Anslutning och prestanda

Med Bluetooth 4.0-teknik garanterar detta gränssnitt en stabil och pålitlig anslutning till WS320-givaren upp till 30 meters räckvidd. Det tar emot vindhastighets- och vindvinkeldata och överför dem till NMEA 2000-nätverket med en uppdateringsfrekvens på 5 Hz (5 gånger per sekund). Denna höga frekvens säkerställer en datareaktivitet och jämnhet som motsvarar märkets traditionella trådbundna system, som WS310, vilket är avgörande för autopilotens prestanda och noggrannheten hos seglingsinstrument.

Installation och strömförsörjning

Integrationen av WS320-gränssnittet är förenklad till max. Strömförsörjning (9-16 V DC) och dataanslutning sker direkt via NMEA 2000-nätverket med en standard Micro-C-kontakt. Strömförbrukningen är låg, med 1,2 W (mindre än 100 mA vid 12 V DC) för en nätverksbelastning på 2 LEN. Det kompakta och lätta höljet (0,1 kg) är IPX7-certifierat vattentätt, vilket tillåter installation i de mest krävande marina miljöer, skyddat från väder och vind. Konfiguration och parkoppling med vindgivaren sker från en kompatibel B&G multifunktionsdisplay.

Produktpositionering: endast gränssnitt

Denna produkt är WS320 trådlösa gränssnitt som säljs separat. Den är främst avsedd som ersättning för en befintlig skadad eller förlorad enhet, eller för anpassade installationer. För att skapa ett komplett och fungerande vindmätningssystem måste detta gränssnitt kopplas ihop med den trådlösa vindgivaren WS320, som säljs separat eller i det kompletta WS320-paketet. Det kompletta WS320-systemet representerar ett modernt alternativ till trådbundna givare, vilket eliminerar besväret med kabeldragning genom masten utan kompromisser på precisionen.

Documentations

Type	Nom
	EN - Guide de Configuration des Capteurs - WS320 Interface sans fil uniquement - Ref c0c5fb02.pdf
	EN - Gabarit de montage - WS320 Interface sans fil uniquement
	EN - Guide d'installation - WS320 Interface sans fil uniquement
	EN - Déclaration de Conformité CE - WS320 Interface sans fil uniquement

Avis de l'expert

« Den oumbärliga bron mellan trådlöst och ditt NMEA 2000-nätverk »

WS320-gränssnittet är den väsentliga komponenten som överbryggar gapet mellan den trådlösa tekniken i B&G vindgivare och robustheten hos det trådbundna NMEA 2000-nätverket. Dess roll är att ta emot vinddata via en Bluetooth-anslutning med låg energiförbrukning och översätta den till standard NMEA 2000 PGNs, samtidigt som den strömförsörjer givaren. Denna modul eliminerar behovet av en mastkabel, en vanlig felkälla, utan att kompromissa med tillförlitligheten i dataintegreringen. Dess standard Micro-C-kontakt och IPX7-klassade vattentäta hölje garanterar en enkel och hållbar installation, som perfekt integreras i nätverksarkitekturen för alla segelbåtar utrustade med B&G.

Durabilité

Facilité d'installation

Rapport performance / prix

Pièces de rechange

Batteri för WS320-antenn

26,40€

Acheter

Vindflöjel för WS300/700-givare

57,60€

Acheter

WS300 vindlager

110,40€

Acheter

B&G Roulement angle de vent pour capteur WS300/700

Vinkelbärning för vindgivare WS300/700

99,60€

Acheter

B&G Moulure de support avec joint torique WS300/700

Monteringshölje med O-ring WS300/700

20,40€

Acheter

Paiement et sécurité

Vos informations de paiement et données sont traitées de manière sécurisée.

WS320 Trådlöst gränssnitt endast

218,40€

Produits similaires

B&G WS320 Pack vent sans fil avec interface

B&G WS320 Pack vent sans fil avec interface - photo 2

B&G

WS320 Trådlöst vindpaket med gränssnitt

SKU : 000-14383-001

675,60€

675,60€ ~~790,80€~~

B&G WS310 Pack vent avec câble 20m et interface

B&G WS310 Pack vent avec câble 20m et interface - photo 2

B&G

WS310 Vindpaket med 20m kabel och gränssnitt

SKU : 000-14382-001

589,20€

589,20€ ~~658,80€~~

B&G WS310 : interface filaire NMEA Pour capteur vent WS310 | BG-001-010-016

B&G

WS310 Trådbundet gränssnitt

SKU : 000-14389-001

186,00€

Complétez votre installation avec des

Équipements complémentaires

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde

B&G Traceur de cartes Zeus 3S 12" avec carte de base du monde - photo 2

B&G

Zeus 3S 12" kartplotter med världskarta

SKU : 000-15412-002

3.840,00€

3.840,00€ ~~4.678,80€~~

B&G Traceur de cartes Zeus 3S 9" avec carte de base du monde

B&G Traceur de cartes Zeus 3S 9" avec carte de base du monde - photo 2

B&G

Zeus 3S 9" plotter med världskarta

SKU : 000-15411-001

2.998,80€

B&G

Zeus S 12" plotter

SKU : 000-15225-001

3.298,80€

B&G Traceur de carte Zeus S 7" - photo 2

B&G

Kartplotter Zeus S 7"

SKU : 000-15217-001

1.258,80€

B&G Traceur de carte Zeus S 9" - photo 2

B&G

Kartplotter Zeus S 9"

SKU : 000-15221-001

1.738,80€

Vulcan 9 combiné GPS sondeur B&G - Wi-Fi, NMEA 2000

B&G

Plotter Vulcan 9"

SKU : 000-13214-001

1.080,00€

B&G Afficheur numérique Triton² 4,1" - photo 2

B&G

Triton² 4,1" Digital Display

SKU : 000-13294-001

554,40€

554,40€ ~~618,00€~~

Questions fréquentes

Besoin d'aide ? Contactez-nous

Vad är WS320 trådlösa gränssnitt exakt?

Det trådlösa gränssnittet WS320 är en Bluetooth-mottagare. Dess roll är att ta emot data från den trådlösa vindgivaren B&G WS320 (säljs separat) och överföra dem till din båts NMEA 2000-nätverk för visning på dina skärmar.

Ingår vindgivaren som monteras i masttoppen i denna produkt?

Nej, denna produkt (SKU 000-14388-001) innehåller endast det trådlösa gränssnittet (mottagaren). Vindgivaren WS320 måste köpas separat eller som en del av ett komplett paket.

Vilken vindgivare är detta gränssnitt kompatibelt med?

Detta gränssnitt är endast utformat för att fungera med den trådlösa vindgivaren B&G WS320. Det är inte kompatibelt med andra modeller, inklusive trådbundna modeller som WS310.

Hur drivs WS320-gränssnittet?

Gränssnittet drivs direkt av din båts NMEA 2000-nätverk. Det fungerar med en spänning på 9-16 V DC som tillhandahålls av nätverksbussen, utan behov av en separat strömkabel.

Vilken är räckvidden för den trådlösa anslutningen mellan gränssnittet och sensorn?

Bluetooth-anslutningen mellan gränssnittet och vindgivaren WS320 har en räckvidd på upp till 30 meter (98 fot), vilket är tillräckligt för de flesta segelbåtar.

Vilken typ av nätverk ansluter detta gränssnitt till?

WS320-gränssnittet ansluts till din båts NMEA 2000-nätverk via en standard Micro-C-kontakt, vilket säkerställer bred kompatibilitet med modern navigationsutrustning.

Hur ofta uppdateras vinddata?

Vinddata (uppenbar hastighet och vinkel) överförs till NMEA 2000-nätverket med en uppdateringsfrekvens på 5 Hz, det vill säga fem gånger per sekund, för maximal respons.

Vad är strömförbrukningen för detta gränssnitt?

Strömförbrukningen för WS320-gränssnittet är mycket låg, endast 1,2 W, vilket motsvarar mindre än 100 mA vid 12 V DC.

Vad är nätverksbelastningsindexet (LEN) för denna produkt?

WS320-gränssnittet har ett nätverksbelastningsindex (LEN - Load Equivalency Number) på 2. Detta värde bör beaktas när du beräknar den totala belastningen på ditt NMEA 2000-nätverk.

Quel est l'indice d'étanchéité de l'interface WS320 ?

L'interface bénéficie d'un indice d'étanchéité IPX7, ce qui signifie qu'elle est protégée contre une immersion temporaire dans l'eau (jusqu'à 1 mètre de profondeur pendant 30 minutes).

Quel type de connecteur est utilisé pour le raccordement au réseau ?

L'interface utilise un connecteur standard Micro-C pour se brancher directement sur un T-connector de votre backbone NMEA 2000.

Pourquoi acheter uniquement l'interface sans le capteur de vent ?

Ce produit est destiné principalement au remplacement d'une interface existante qui serait endommagée ou perdue, ou pour une installation personnalisée où les composants sont acquis séparément.

Cette interface est-elle compatible avec un ancien réseau SimNet ?

L'interface utilise une connectique NMEA 2000 (Micro-C). Pour la connecter à un ancien réseau SimNet, un câble adaptateur SimNet vers Micro-C (vendu séparément) est nécessaire.

Où est-il recommandé d'installer le boîtier de l'interface ?

Il est recommandé d'installer l'interface à un endroit sec et à l'abri, tout en s'assurant qu'elle reste dans la limite de portée de 30 mètres du capteur en tête de mât. L'emplacement doit permettre un raccordement facile au backbone NMEA 2000.
