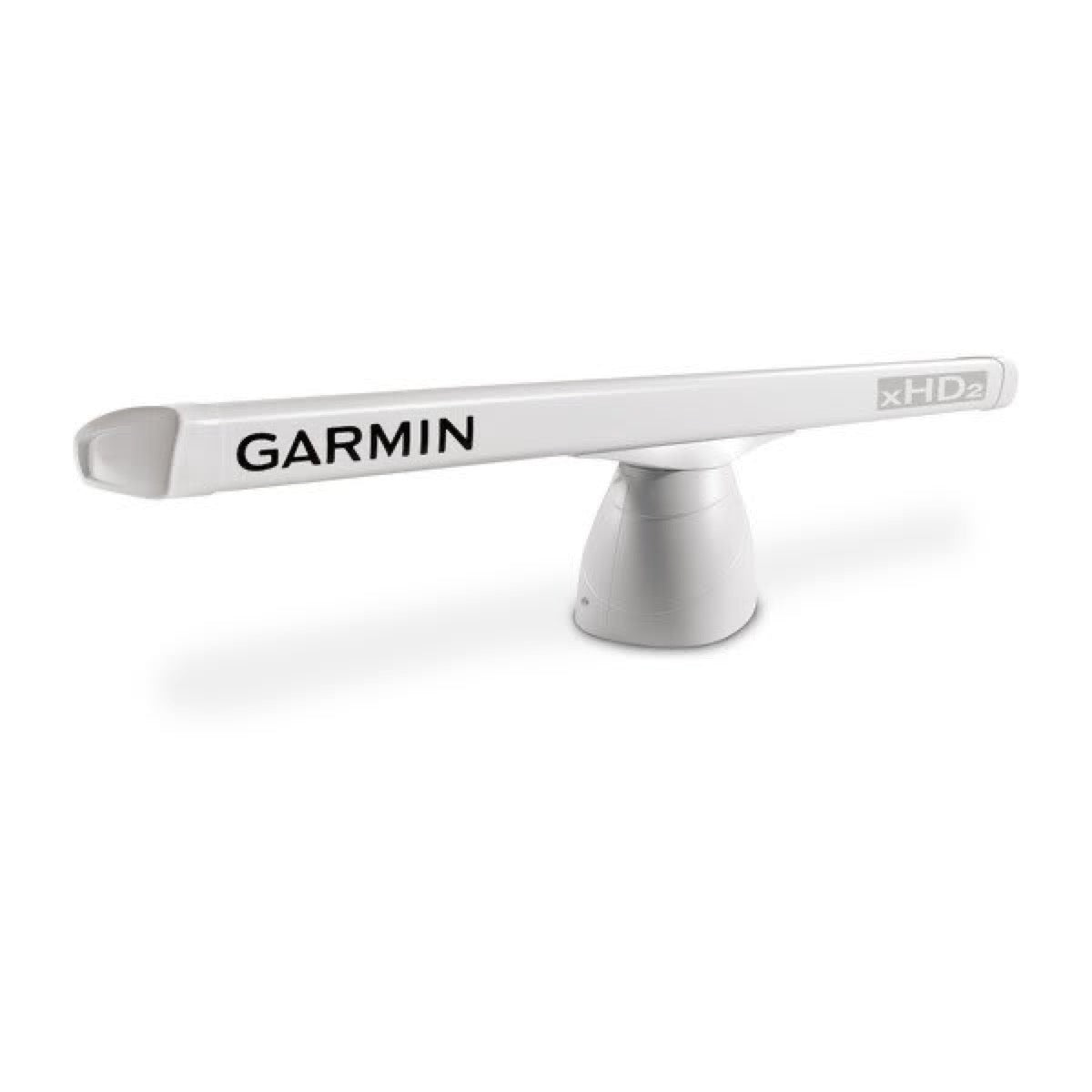

Radarstativ GMR™ 1224/1226 xHD2

Garmin GMR 1224/1226 xHD2 radarnavsockel är ett öppet radarsystem av typen high-definition med 12 kW effekt. Det integrerar xHD2-tekniken för högupplösta radarbilder och har en maximal räckvidd på 72 nautiska mil (133 km). Systemet klarar rotationshastigheter på 24 och 48 varv/minut samt visar i 8-bitars färgskala för bättre målseparation. Det är avsett för krävande sjöfarare ombord på stora segelbåtar och sportfiskebåtar.

Garmin GMR 1224/1226 xHD2-piedestalet har en sändningseffekt på 12 kW, vilket säkerställer tillförlitlig detektering och förbättrad målseparering.

Radarn GMR 1224/1226 xHD2 har en maximal räckvidd på 72 nautiska mil, vilket motsvarar cirka 133 kilometer.

Radarn GMR 1224/1226 xHD2 klarar rotationshastigheter på 24 och 48 varv per minut (rpm) för snabba radarbildsuppdateringar, vilket är avgörande i dynamiska miljöer.

Ja, denna piedestal utgör grunden för avancerad programvara, inklusive läget "Bird Mode" som automatiskt justerar inställningar för att underlätta lokalisering av fåglar på ytan, vilka ofta indikerar stim av fisk.

För montering av radarns stativ kommer du att behöva följande verktyg:

En stjärnskruvmejsel nr 2En insexnyckel 5 mmEn borrmaskin med 15,0 mm (19/32 tum) borrEn 17 mm (21/32 tum) nyckel och ett momentnyckelKoppartråd 3,31 mm² (12 AWG) för jordning av radarkåpanMarinförsegling

Pedestaln ska monteras utom räckhåll för personer, med strålens bredd vertikalt ovanför huvudhöjd. Den ska installeras högt ovanför fartygets köl-linje med minimal blockering av radarns stråle. Monteringsytan ska vara plan, parallell med fartygets vattenlinje och tillräckligt robust för att bära apparatens vikt.

Ja, radarsstrålen sträcker sig vertikalt 11,5° ovanför och 11,5° under radarelementet. Det rekommenderas starkt att montera enheten utom räckhåll för personer för att undvika exponering för skadliga radiofrekvensnivåer (RF). För att undvika eventuella skador ska du aldrig titta direkt mot antennen på kort avstånd när radarn sänder.

Jordkabeln ingår inte med produkten. Den ska anslutas till en vattenjordningspunkt på båten, inte direkt till batteriets negativa pol.

Ja, det är nödvändigt att uppdatera mjukvaran i din Garmin-kartplotter när du installerar denna radarfot. För instruktioner om hur du uppdaterar mjukvaran, se bruksanvisningen för din kartplotter.

Den här radarn är designad för att vara kompatibel med Garmin-kartplottrar i serierna GMR 4000/5000/6000/7000/7400/7600/8000. Kontrollera att mjukvaran i din kartplotter är uppdaterad för optimal kompatibilitet och prestanda.

Det rekommenderas inte att klippa Garmin:s marin-nätverkskabel. Om det är absolut nödvändigt kan en fältinstallationskit köpas från Garmin eller en Garmin-återförsäljare för att återansluta kabeln korrekt.

Det rekommenderas att borra monteringshålen med en 15 mm borr (19/32 tum). Om du behöver dra ström- och nätverkskablar genom monteringsytan krävs ett hål på 32 mm (1 1/4 tum).

Innan antennen monteras måste fästet vara ordentligt fastsatt. Ta sedan bort skyddslocket till vågledaren som sitter på fästets ovansida. Rikta in vågledaren på fästet med hylsan under antennen och skjut sedan antennen på fästet. Fäst antennen vid fästet med de medföljande sexkantsskruvarna och fjäderbrickorna, och dra åt skruvarna med ett vridmoment på 0,81 kgf-m (70 lbf-tum [6 lbf-fot]).

Vissa Garmin-radarmodeller kräver en spänningsomvandlare för att fungera korrekt. Om din modell levereras med en spänningsomvandlare måste denna installeras. Om så inte är fallet kan strömkabeln anslutas direkt till båtens batteri. Det är viktigt att inte återanvända spänningsomvandlare från äldre Garmin-modeller eller tredjepartstillverkare, eftersom det kan skada radarn.

Om en spänningsomvandlare krävs för din modell behöver den en inspänning på 10 till 32 V DC. Det rekommenderas att installera den så nära strömkällan som möjligt och ansluta matningskabeln direkt till båtens batteri.

Nej, enheten innehåller inga delar som kan repareras av användaren och får endast öppnas av en auktoriserad Garmin-service-tekniker. All försök att öppna eller reparera enheten av obehörig person kommer att upphäva produktens garanti och kan orsaka personskador eller skador på enheten.

För att undvika personskador ska du alltid bära skyddsglasögon, hörselskydd och dammskyddsmask vid borrning, kapning eller slipning. Kontrollera dessutom alltid vad som finns på andra sidan av ytan innan du borrar eller kapar för att undvika skador på båten.

Radarn ska monteras på avstånd från värmekällor (som skorstenar och lampor) och på en annan nivå än spridare och mastens tvärstag. För att undvika störningar ska den monteras mer än 2 m (6,5 fot) från radarstrålens gångväg för andra elektroniska apparater och kablar. Den ska även placeras mer än 1 m (40 tum) från all sändande utrustning, VHF-radios, deras kablar och antenner, samt mer än 2 m (6,5 fot) från långvågsradios (SSB). GPS-antennerna ska placeras antingen ovanför eller under radarstrålens gångväg.

Produkten som beskrivs, "GMR 1224/1226 xHD2, Top Assy, Pedestal", är endast piedestalen. Antennen (den roterande delen) är en separat komponent som måste köpas och monteras på denna piedestal för att bilda ett komplett radarsystem.
