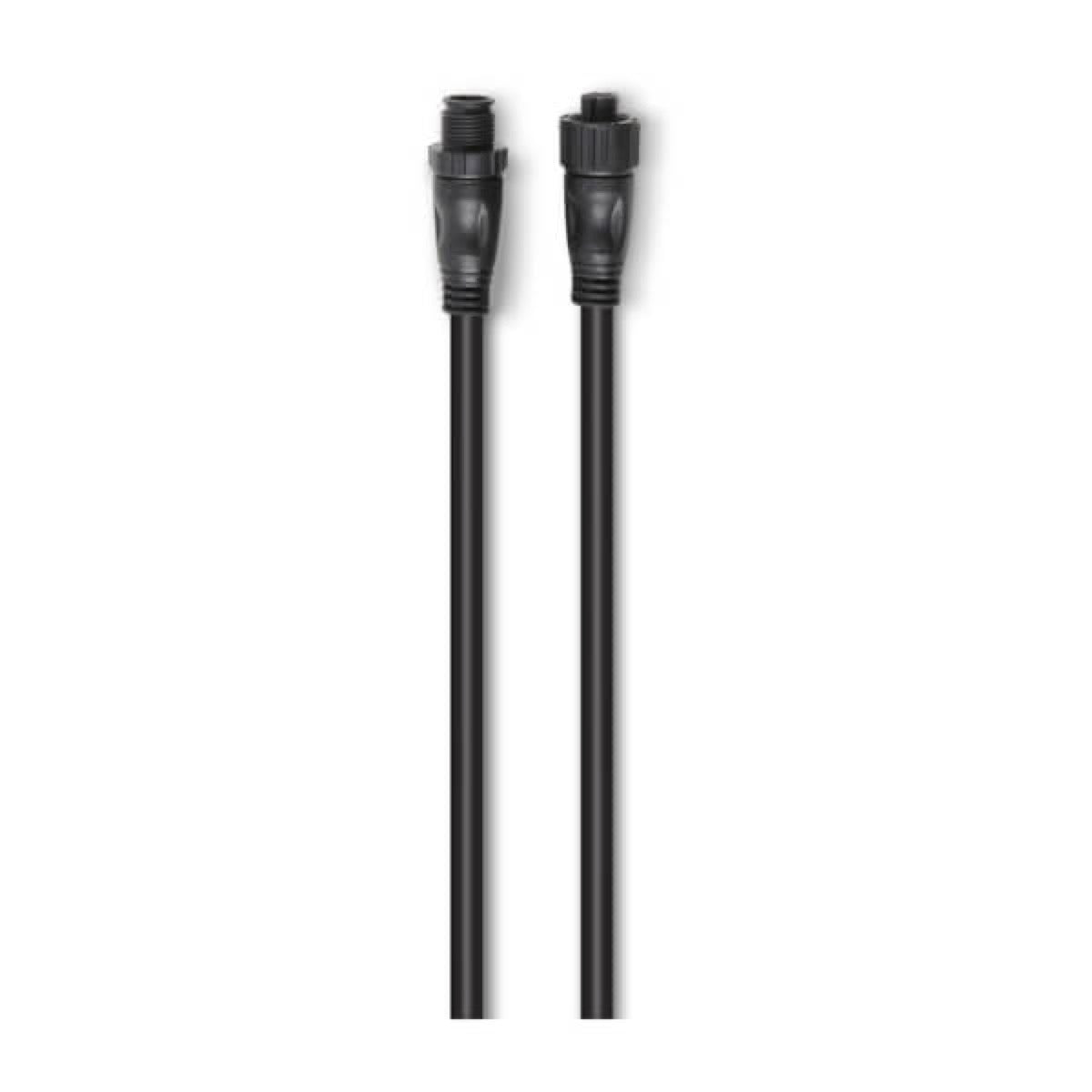

NMEA 2000® förgrenings-/stamkabel (6 m)

Denna Garmin-kabel är en väsentlig komponent för att upprätta eller utöka ett NMEA 2000-nätverk ombord på din båt. Den är avsedd att ansluta marina sensorer och displayenheter och säkerställer tillförlitlig kommunikation och "plug-and-play"-funktion enligt NMEA 2000-standarden.

Denna Garmin NMEA 2000-kabel har en längd på 6 meter (cirka 20 fot).

En NMEA 2000-busskabel används för att förlänga huvudkommunikationsvägen i nätverket och bildar systemets "ryggrad". En avgreningkabel används för att ansluta en enskild NMEA 2000-enhet till huvudbussen (ryggraden).

Denna kabel använder micro NMEA 2000-kontakter. Kontakterna säkerställer kompatibilitet med en bred uppsättning av apparater, sensorer och tillbehör som är certifierade för NMEA 2000.

Ja, denna kabel är konstruerad enligt NMEA 2000-standarden, som är en robust och välbeprövad standard för marina elektroniknätverk. Den säkerställer tillförlitlig integration av sensorer och displayer i den marina miljön.

Denna kabels huvudsakliga funktion är att förlänga NMEA 2000-nätverket som en stamkabel eller ansluta enskilda enheter till huvudnätverket som en förgreningskabel. Den säkerställer signalintegritet och kommunikation mellan olika marintekniska utrustningar.

Ett NMEA 2000-nätverk ska matas med en likströmsmatning på 12 Vdc. NMEA 2000-utrustning ska fungera inom spänningsintervallet 9–16 Vdc.

Ja, NMEA 2000 är en "plug-and-play"-standard för kommunikation som är avsedd att ansluta marina sensorer och displayenheter på ett enkelt och tillförlitligt sätt.

Denna kabel kan användas på två sätt:

Som stamkabel: Den ansluts till sidorna på två T-anslutare för att förlänga det huvudsakliga nätverkets stam. Som förgreningskabel: Den kopplas till toppen av en T-anslutare för att ansluta en enskild NMEA 2000-enhet till nätverket. Stammen måste alltid byggas linjärt och termineras i båda ändarna för korrekt funktion.

För att bygga ett fungerande NMEA 2000-nätverk behöver du förutom denna kabel även följande tillbehör:

T-anslutare för att koppla ihop enheter och strömförsörjning med huvudlinjen. En dedikerad NMEA 2000-strömkabel. Avslutningar (hane och hona) i vardera änden av huvudlinjen. Dessa komponenter är nödvändiga för att säkerställa korrekt funktion och signalintegritet i nätverket.

Denna kabel levereras i fast längd om 6 meter. För speciallängder erbjuder Garmin fältmonterbara kontakter som kan användas med oavslutade kablar eller för att förkorta andra Garmin NMEA 2000-stam- eller förgreningskablar.

NMEA 2000-nätets strömförsörjning måste anslutas till en 12 V likströms-källa via en dedikerad NMEA 2000-matningskabel. Denna matningskabel ska anslutas till toppen av en T-anslutare, inte på sidan. Det rekommenderas starkt att ansluta den via en strömbrytare (t.ex. tändningsbrytaren eller en extra strömbrytare) för att undvika att tömma båtens batteri när systemet inte används.

Ja, installation av termineringsmotstånd är obligatoriskt. Ett NMEA 2000-nätverk måste ha ett 120 ohms termineringsmotstånd i vardera änden av huvudlinan för att säkerställa signalintegriteten längs hela nätverket och garantera dess funktion.

Den maximala längden för en NMEA 2000 förgreningskabel är 6 meter. Denna 6 meter långa kabel kan alltså användas som förgreningskabel.

Den maximala längden för en enda NMEA 2000-dorsalkabel är 100 meter. Denna 6 meter långa kabel kan användas som en del av dorsalen, men längre kablar finns för större dorsalutbyggnader.

För korrekt uppbyggnad av NMEA 2000-bussnätet måste alla T-anslutare anslutas till varandra via sina sidor, antingen direkt eller via en busskabel. Bussnätet ska alltid vara linjärt och termineras i båda ändar. Instrument och strömförsörjning ansluts endast till T-anslutarnas topp.

Det rekommenderas att endast mata NMEA 2000-nätet på en enda plats. Om du måste ha två strömförsörjningsanslutningar måste du använda en strömförsörjningsisolator mellan anslutningarna för att undvika överbelastningsproblem eller jordloopar.

Ja, NMEA 2000-standarden är utformad för att vara interoperabel. Denna kabel är kompatibel med andra micro-NMEA 2000-anslutningar och NMEA 2000-certifierad utrustning, oavsett märke, så länge de uppfyller standarden.

Denna kabel är kompatibel med ett brett utbud av Garmin-produkter certifierade för NMEA 2000, inklusive AIS-transpondrar, autopiloter, marina instrument, sensorer och multifunktionsdisplayer (MFD) som använder NMEA 2000-nätverket.

Nej, NMEA 2000 är en separat kommunikationsstandard och anses vara efterträdare till NMEA 0183. Denna kabel är inte direkt kompatibel med NMEA 0183-system. Specifika gränssnitt eller omvandlare krävs för att kommunicera mellan NMEA 0183-enheter och ett NMEA 2000-nätverk.
