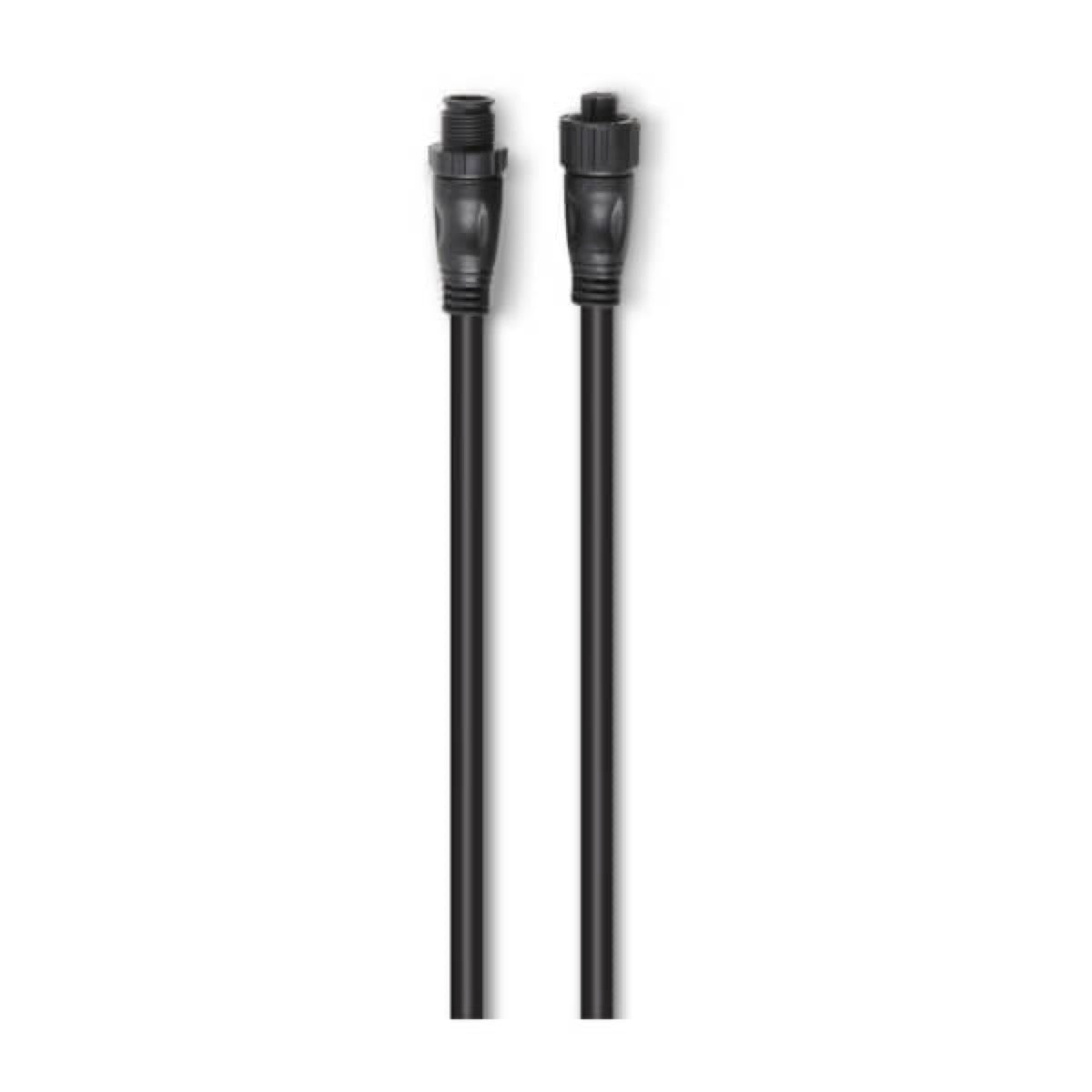

NMEA 2000-stam-/grenkabel (10 m)

Denna Garmin-kabel är en viktig komponent för utbyggnad och strukturering av NMEA 2000-nätverk ombord på fartyg. Med en längd på 10 meter är den konstruerad för att sammankoppla sensorer och marina skärmar, främst som en backbone-kabel för nätverkets huvudkommunikationsväg.

En NMEA 2000-kabel används för att skapa en "plug-and-play"-kommunikation mellan olika marina elektronikenheter såsom sensorer, multifunktionsdisplayer, GPS:er och andra instrument. Den möjliggör snabb och tillförlitlig datadelning över båtens nätverk och ersätter standarden NMEA 0183.

Garmin NMEA 2000-kabeln (referens 010-11076-02) har en längd på 10 meter (cirka 33 fot). Den är försedd med NMEA 2000-mikroanslutningar i båda ändar, vilket säkerställer en standardiserad och tillförlitlig anslutning.

NMEA 2000 är en kommunikationsstandard med "plug-and-play"-funktion som används för att ansluta marina sensorer och displayenheter ombord på fartyg. Den möjliggör en förenklad integration av elektronisk utrustning, tvåvägsdataöverföring och informationsdelning mellan olika enheter, oavsett märke, förutsatt att de är certifierade för NMEA 2000.

Garmin NMEA 2000-kabeln (010-11076-02) är en 10 meter lång stam-/grenkabel. Den levereras ensam med integrerade NMEA 2000-mikroanslutningar i båda ändar. T-anslutningar, termineringsmotstånd, strömkablar och alla andra tillbehör som krävs för att bygga ett komplett NMEA 2000-nätverk säljs separat.

Nej, denna 10 meter långa kabel får inte användas som förgreningskabel. Enligt NMEA 2000-specifikationerna och Garmin rekommendationer ska en kabel längre än 6 meter (20 fot) endast användas som huvudkabel (backbone cable) för att säkerställa signalintegritet och nätverkets robusthet.

Denna 10 meter långa kabel ska användas som en stamkabel. Den kopplas in på sidorna av två T-anslutare för att förlänga huvudkommunikationsvägen i NMEA 2000-nätverket. Den får aldrig anslutas till toppen av en T-anslutare – denna position är reserverad för grenkablar eller matningskablar.

Den maximala längden på en förgreningskabel (drop cable), som ansluter en enhet till NMEA 2000-bussens stamnät, är begränsad till 6 meter. Denna begränsning är avgörande för att bibehålla signalens kvalitet och nätverkets stabilitet.

För korrekt uppbyggnad av NMEA 2000-bussnätet är det avgörande att följa dessa principer:

Bussnätet ska konstrueras linjärt. Samtliga T-anslutare måste anslutas till varandra via sina sidor, antingen direkt eller via en busskabel. Avgreningar och matningskablar ska anslutas till toppen av en T-anslutare, aldrig på sidorna. Bussnätet ska termineras i båda ändarna med korrekta 120 ohms termineringsmotstånd.

Varje NMEA 2000-enhet måste anslutas till nätets backbone med en T-anslutare. Enhetens avgreningkabel ansluts sedan till toppen av T-anslutaren medan backbone passerar genom T-anslutarens sidor.

Ja, installation av termineringsmotstånd är absolut nödvändig. 120 ohms termineringsmotstånd ska monteras i varje ände av NMEA 2000-bussens huvudlinje. Korrekt terminering är avgörande för att säkerställa signalintegriteten längs hela huvudlinjen och för att nätverket ska fungera som avsett.

Den maximala längden för en enskild NMEA 2000-busskabel är 100 meter. Denna 10 meter långa kabel kan därför användas för att förlänga bussen i enlighet med standarden.

Ett NMEA 2000-nätverk måste matas med en likströmsmatning på 12 Vdc (volt likström). Matningen måste anslutas till backbone via en dedikerad NMEA 2000-matningskabel, ansluten till toppen av en T-anslutare.

Det rekommenderas starkt att inte ansluta NMEA 2000-nätverket direkt till batteriet. Strömförsörjningen ska alltid gå via tändningsströmställaren eller en annan extern strömbrytare. Vissa NMEA 2000-enheter förblir strömförsedda så länge det finns ström, vilket kan tömma båtens batteri om strömförsörjningen inte bryts.

Det rekommenderas inte att mata ett NMEA 2000-nät på flera ställen utan att använda en strömisolator mellan de två matningsanslutningarna. En flerpunktsmatning utan korrekt isolation kan leda till funktionsproblem, jordloopar eller skador på de anslutna enheterna.

Ja, denna Garmin-kabel är kompatibel med annan utrustning certifierad för NMEA 2000. NMEA 2000 är en universell standard och Garmin använder NMEA 2000-mikroanslutningar som är kompatibla med andra tillverkares motsvarande anslutningar som följer standarden, vilket säkerställer interoperabilitet.

Nej, NMEA 2000 är inte direkt kompatibelt med NMEA 0183. NMEA 2000 är efterträdaren till NMEA 0183 och använder en annan kommunikationsprotokoll och andra anslutningsdon. För att ansluta NMEA 0183-utrustning till ett NMEA 2000-nätverk krävs vanligtvis en dubbelriktad protokollomvandlare.

Ett NMEA 2000-nätverk möjliggör anslutning av en mängd olika kompatibla marina enheter, såsom:

Multifunktionsskärmar (MFD) och kartplottrarVindsensorer, ekolod, fartmätare, temperatursensorerGPS- och satellitantennerMarina instrument (varvräknare, bränslemätare)Autopiloter och styrsystemMotorer (för prestanda- och förbrukningsdata)Denna backbone-kabel hjälper till att utöka nätverket för att ansluta dessa enheter.

Ja, denna kabel är specifikt utrustad med NMEA 2000-mikroanslutningar. Garmin använder denna typ av anslutning på sina apparater, sensorer och T-anslutningar, vilket säkerställer utökad kompatibilitet med Garmin-ekosystemet och andra certifierade NMEA 2000-enheter som också använder mikroanslutningar.

Ja, absolut. Standarden NMEA 2000 är utformad för att möjliggöra interoperabilitet mellan utrustning från olika tillverkare. Så länge övriga komponenter i ditt nätverk (T-anslutare, enheter, termineringsmotstånd) följer NMEA 2000-standarden och använder kompatibla micro-anslutningar, kan denna Garmin-kabel integreras utan problem i ett blandat nätverk.
