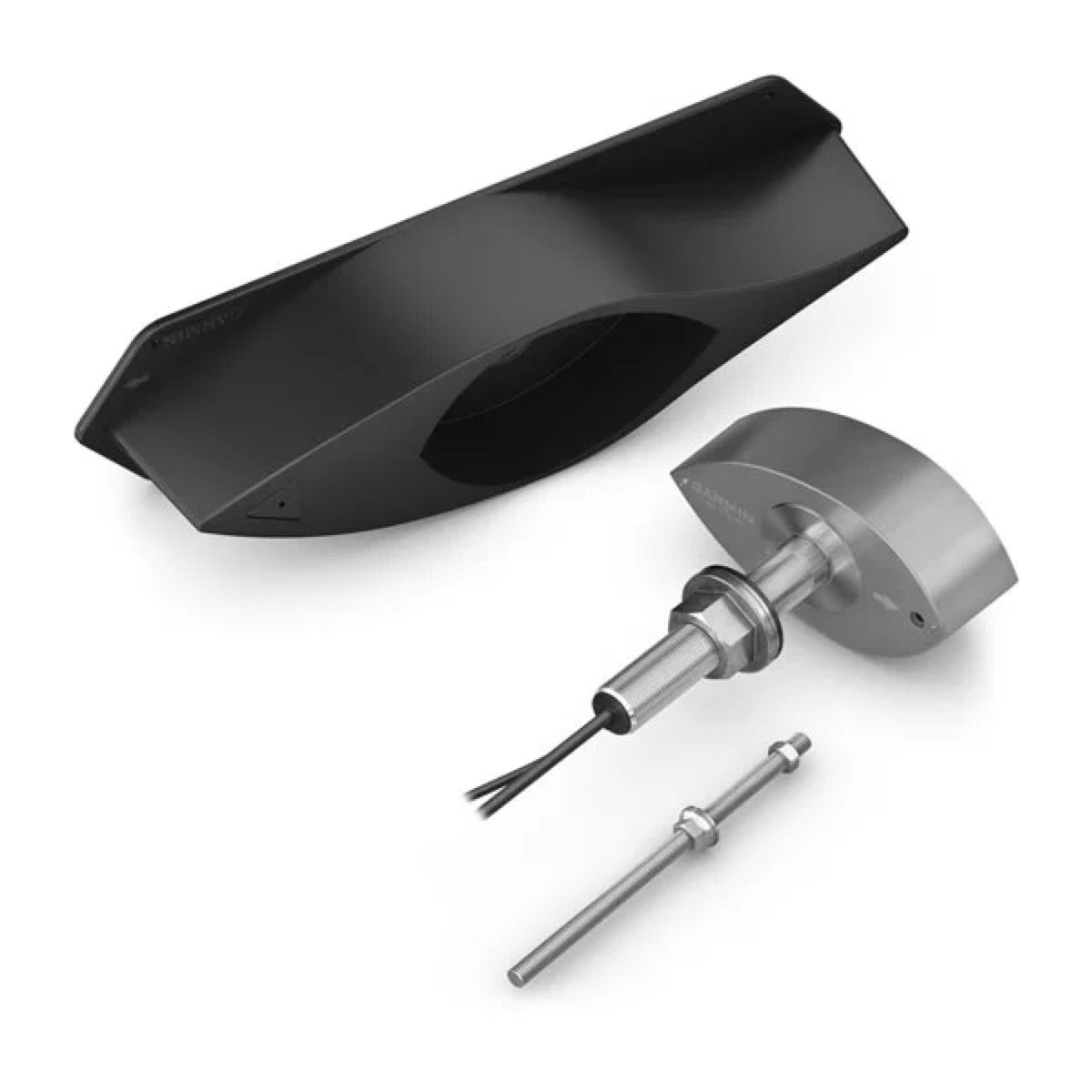

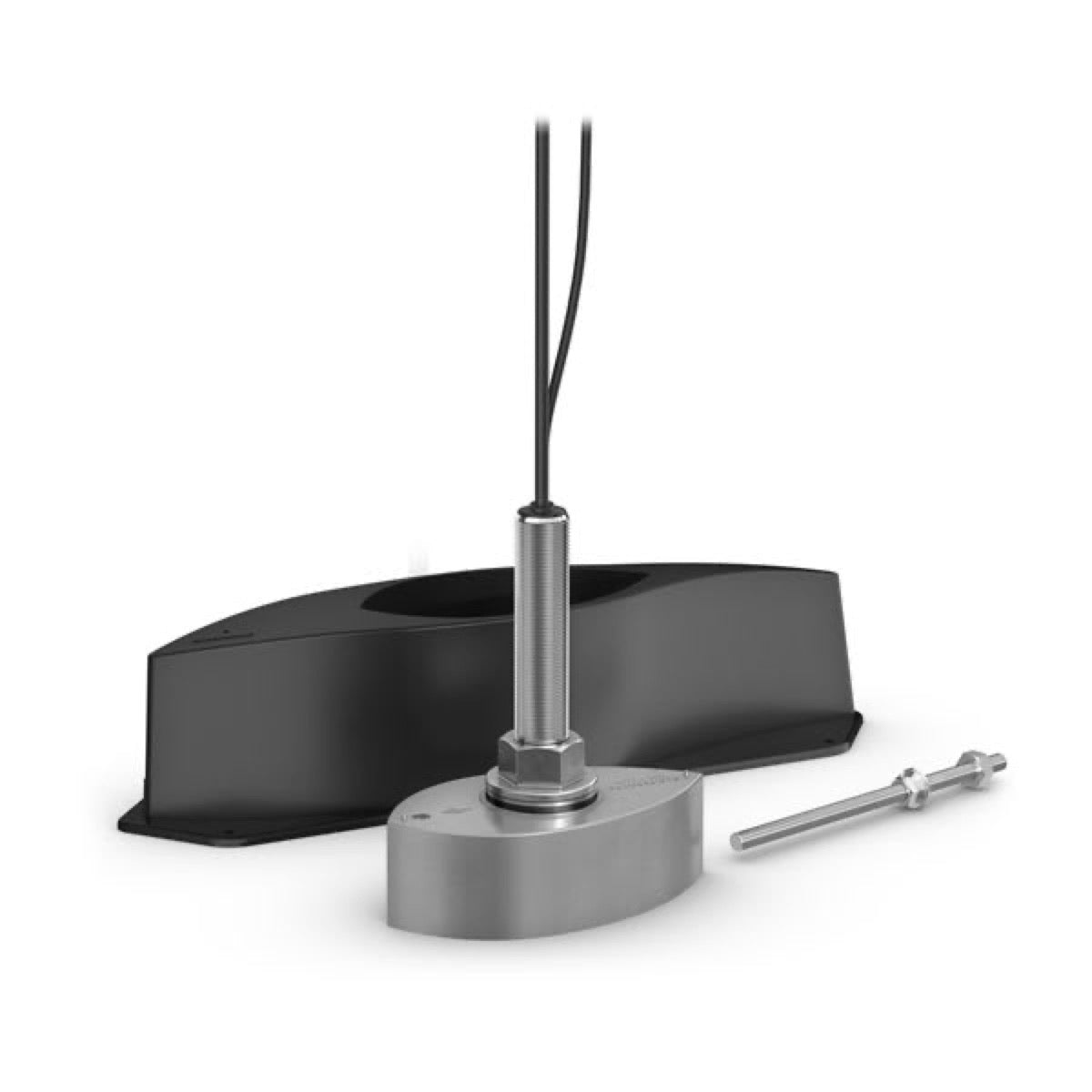

Panoptix™ PS70 med givare och skyddsblock

Garmin Panoptix PS70 är en avancerad genomgående ekolodssond designad för att leverera realtids-sonarbild. Den tillhör Garmin Panoptix-serien, känd för sina live-sonarmöjligheter.

Modellen PS70-TH utmärker sig genom sin robusta och permanenta genomgående installation, optimerad för djup integration i båtens struktur. Den säkerställer överlägsen hydrodynamisk prestanda och stabil avläsning även vid höga hastigheter, vilket gör den till en premiumlösning för kontinuerlig och tillförlitlig sonar datainsamling.

Panoptix PS70-transduktorn är kompatibel med flera typer av skrov:

Skrov i fiberglas (med eller utan kärna). Metallskrov.

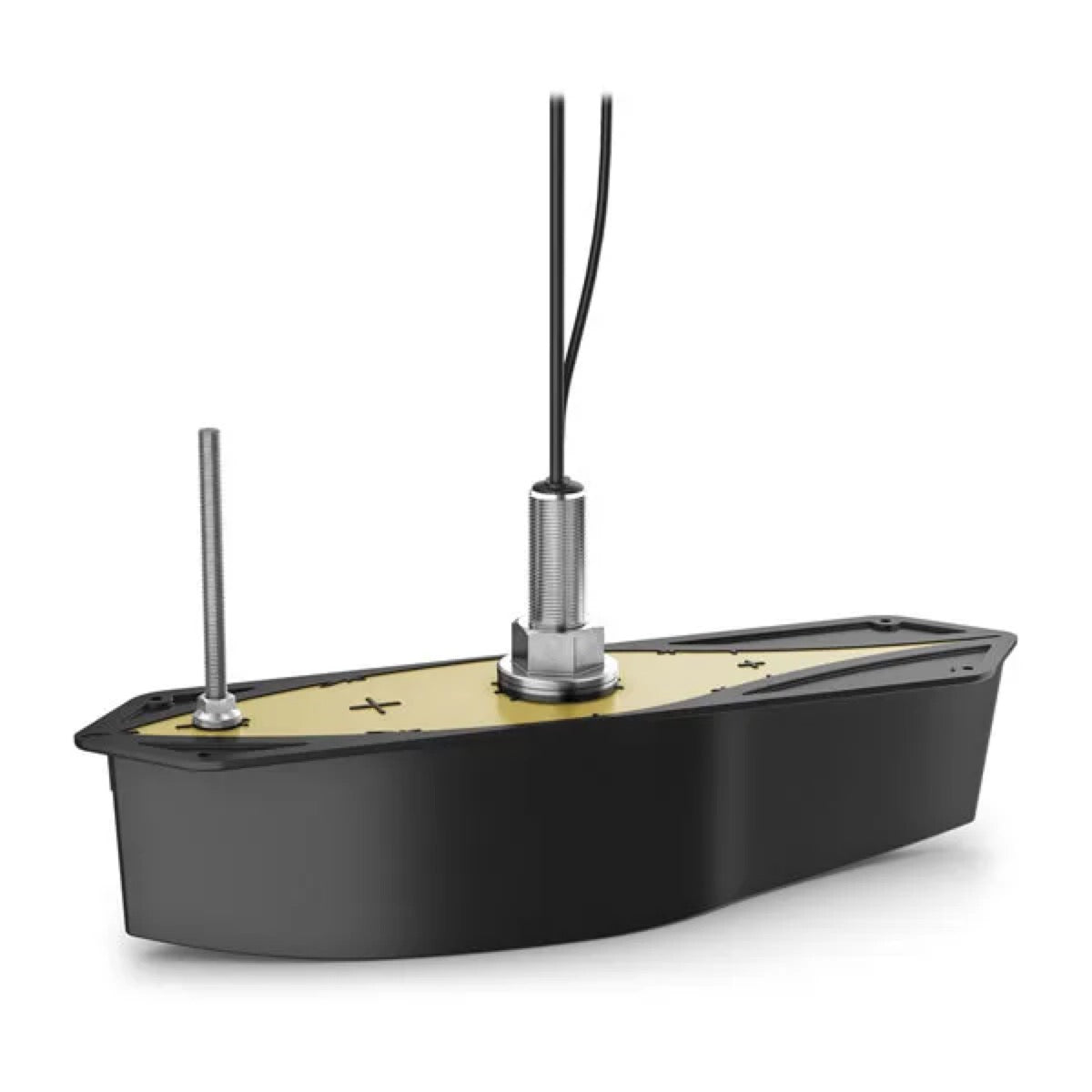

Panoptix-transduktorn PS70 kan installeras med det medföljande karossblocket på en skrov med en kölvinkel (deadrise) på upp till 20 grader. Karossblocket är obligatoriskt för dessa installationer eftersom det möjliggör att sonden riktas parallellt med vattenlinjen för optimal prestanda.

Kölvinkeln är mätningen av vinkeln mellan en horisontell linje och skrovets utsida vid en given punkt.

Ja, för att uppnå bästa möjliga prestanda och undvika personskador, skador på enheten eller på er båt rekommenderas installationen av en kvalificerad marininstallatör. Ni är ansvariga för säker och försiktig användning av ert fartyg.

För att förbereda ett sandwichkonstruerat fiberglasbåtsskrov, följ dessa steg:

Välj en monteringsplats utan ojämnheter eller hinder. Använd monteringsblocket som mall för att markera hålen för stången och motroteringsbulten.

Borra ett ledande hål på 3 mm (1/8 tum) från utsidan av skrovet.

Använd en träborr eller en sågkrona på 42 mm (1 5/8 tum) för att skära ut hålet för stången genom yttre och inre skinn samt kärnan.

Avlägsna kärnmaterialet ur hålet.

Slipa och rengör det inre skinn, kärnan och det yttre skinn runt hålet.

Testa passformen för transducern och kontrollera den markerade platsen för motroteringsbultens hål.

Använd en borr på 18 mm (11/16 tum) för att borra motroteringsbultens hål.

Slipa och rengör området runt hålen.

Täta den exponerade kärnan med marin kvalitet epoxiharts för fiberglas och låt det härda innan du monterar transducern. Det är avgörande att kärnan förseglas noggrant för att skydda mot vatteninträngning.

En specifik motroteringsbult måste användas för att förhindra att transducern rör sig under segling.

Ja, det är absolut nödvändigt att uppdatera mjukvaran i din Garmin-kartplotter när du installerar denna enhet. För uppdateringsinstruktioner, se användarmanualen för din kartplotter på support.garmin.com.
