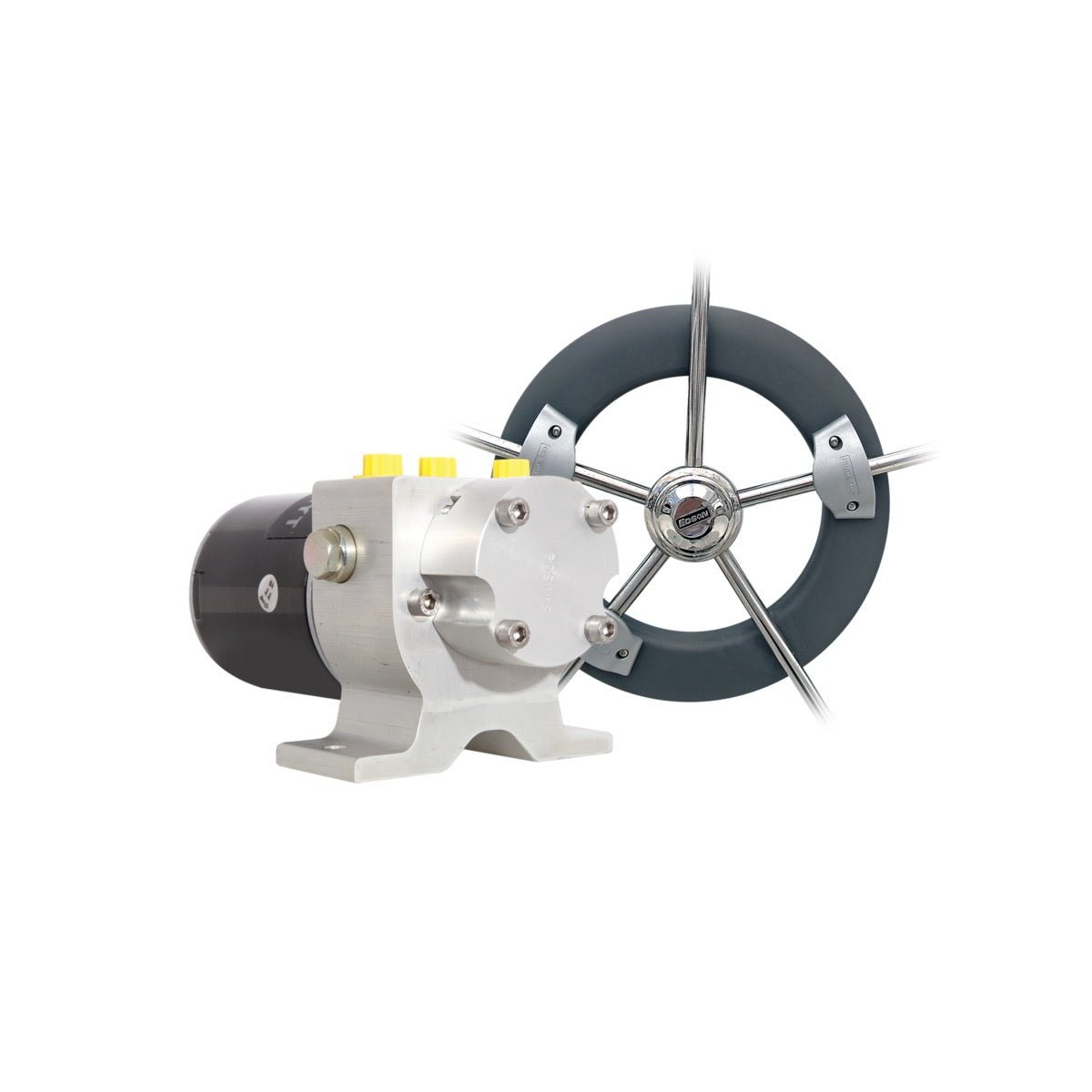

Installationskit GOIT för SPX5 Wheel
Finns i lager
Tekniska specifikationer
Tekniska specifikationer
| Monteringstyp | För ratt och stativ |
| Material | Metall (rostfritt stål, aluminium), gummi, plast |
| Färg | Svart och metallisk |
| Kompatibla modeller | Raymarine SPX5 Wheel Drive autopilot, Raymarine 4000 mk2 Wheel Drive autopilot |
| Produktdimensioner | Diameter 361 mm (totalt), 228 mm (huvudkropp) ; Höjd 135 mm ; Motorrörslängd 171 mm (+ 60 mm för kabelavlastning) |
| Installationstyp | Extern montering på ratt och stativ |
| Innehåll i sats | Stativfäste, 3 insatser för klämring med 16 mm radie, 3 insatser för klämring med 12 mm radie, 3 klämringar, 6 skruvar M5x16 mm, 4 stödskruvar nr 10 x 3/4 tum, borr 6 mm, borr 4 mm, insexnyckel 3 mm, elkabel 4,5 m, kabelklämma med skruv nr 6 x 1/2 tum, 2 kulleder, stångstift, 3 cylindriskskruvar nr 8 x 3/4 tum, 2 muttrar, 2 försänkta skruvar nr 8 x 3/4 tum |
| Produkttyp | Autopilotinstallationskit |
Detaljerad beskrivning
Detaljerad beskrivning
Utformat för montering av Raymarines autopilot för ratt SPX5, även känd som 4000 mk2 Wheel Drive, säkerställer detta installationskit E15018 montering enligt tillverkarens specifikationer. Avsett för segelbåtar utrustade med ratt med 3, 4, 5, 6, 7 eller 8 ekrar och styrsystem med 1 till 3,5 varvs stopp till stopp. Kitet är nödvändigt för den mekaniska och elektriska integrationen av rattmotorn, en nyckelkomponent i Raymarines autopilotsystem.
Integration och Kompatibilitet
Kitet E15018 underlättar installationen av rattmotorn SPX5, vilket möjliggör optimal positionering och säker fastsättning. Medan nyare system som Raymarines Evolution ACU-enheter (Actionneur Control Unit) erbjuder en modulär arkitektur för olika typer av styrsystem (linjär, hydraulisk), förblir SPX5 Wheel Drive, trots att det härrör från en tidigare generation (4000 mk2), en relevant lösning för medelstora till små fartyg som kräver en robust rattautopilot. Kitet inkluderar nödvändig monteringsutrustning för att anpassa rattmotorn till olika ekrar, till skillnad från kitet E15017 som är specifikt utformat för installation på skott eller piedestal.
Teknisk Komponentlista
Raymarine installationskit E15018 tillhandahåller de avgörande komponenterna för montering och anslutning. Det omfattar en piedestalfäste, tre klämmor för 16 mm ekrar och tre för 12 mm, samt skruvar för fastsättning (M5x16 mm) och fäste (nr 10 x 3/4 tum). För förberedelse ingår borrar på 6 mm och 4 mm samt en 3 mm insexnyckel. Den elektriska anslutningen säkerställs av en 4,5 meter lång matningskabel och en kabelklämma med skruv (nr 6 x 1/2 tum). Gaffellänkar (x2), en rattstift, cylindriskhuvudskruvar (nr 8 x 3/4 tum), muttrar (x2) och försänkta skruvar (nr 8 x 3/4 tum) kompletterar uppsättningen för fullständig fastsättning. En rattvinkelsensor levereras också om det anges.
Expertens bedömning
Expertens bedömning
Pol CONIN
Digitalansvarig
« Raymarine E15018-kit: det väsentliga för integration av autopiloten SPX5 Wheel »
