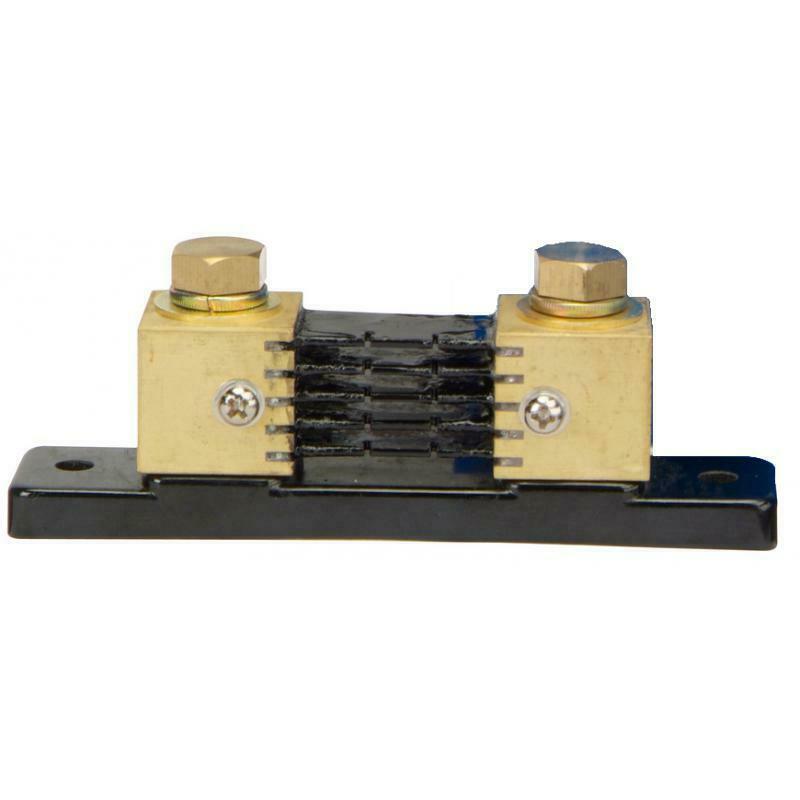

SmartShunt 500A/50mV
Finns i lager
Tekniska specifikationer
Tekniska specifikationer
| Batteriteknologi | Kompatibel med bly-syra, litium |
| Integrerad batteriovervakning | Oui |
| Trådbundet nätverk | VE.Direct |
| Maximal laddström (A) | 500.0 |
| Maximal urladdningsström (A) | 500.0 |
| Storlek på anslutningspunkt | M10 |
| Monteringsorientering | Alla riktningar |
| Arbetstemperaturintervall | -40 till +50 |
| Lagringstemperaturområde | -40 till +50 °C |
| IP-klassning | IP21 |
| Vikt | 0.3 |
| Larmutgång | Ingen (via VictronConnect-applikationen eller GX-enhet) |
| Upplösning ampere-timmar | 0.1 |
| Tillgängliga larm | Låg/hög spänning, låg SoC, låg/hög startbatterispänning, låg/hög temperatur, mittpunktsavvikelse |
| Antal batteriparker | 2 |
| Kommunikationsprotokoll | Bluetooth, VE.Direct |
| Strömnoggrannhet | 0,4 |
| Strömförbrukning (mA) | 1 |
| Strömmätningsområde | -500 till 500 |
| Kompatibel med CZone | Nej |
| Skärmtyp | Ingen (använd smartphone/platta via VictronConnect-appen) |
| Hjälpspänningsområde | 6,5 - 70 |
| Kompatibel med MasterBus | Nej |
| Uppmätt spänningsområde | 6,5 till 70 |
| Monteringstyp | Ytmontering |
| Arbetsspänningsintervall | 6,5 till 70 |
| Strömkälla | Batteri (6,5–70 VDC) |
| Dimensioner (L x B x H) | 46 x 120 x 54 |
| Övervakning av servicebatteri | Fullständig (laddningstillstånd, spänning, ström, återstående tid) |
| Shunt inkluderad | Ja (integrerad) |
| Shuntens märkström | 500 |
| Shuntens specifikation | 500A / 50mV |
| Övervakning av startbatteri | Spänning endast (via hjälputgång) |
| Upplösning för laddningstillstånd | 0,1 |
| Temperaturmätområde | -20 till +50 |
| Upplösning för återstående tid | 1 |
| Spänningsnoggrannhet | 0,3 |
| Spänningsupplösning | 0.01 |
Detaljerad beskrivning
Detaljerad beskrivning
Shunten 500A/50mV Victron Energy SmartShunt är en helintegrerad batteriövervakningslösning avsedd för system som kräver exakt uppföljning utan skärm eller dedikerad display. Den skiljer sig från liknande modeller som batterimonitorn BMV-712 genom att sakna integrerad display, programmerbar ljud- och ljussignal samt programmerbart relä, vilket ger enklare installation och reducerad kabeldragning. Dataåtkomst sker via VictronConnect-appen på smartphone eller surfplatta, ansluten via Bluetooth, som visar laddningstillstånd, kvarvarande driftstid och historik.
Integration och flexibilitet
Denna SmartShunt 500A/50mV är utrustad med en VE.Direct-port för smidig integration med Victrons GX-enheter, vilket möjliggör centraliserad systemhantering. Den mångsidiga extraingången kan övervaka spänningen på ett andra batteri (t.ex. startbatteri), mittpunkt i ett batteripaket eller ansluta en valfri temperatursensor (ASS000100000). Denna flexibilitet gör den till en central komponent för optimal övervakning av komplexa batterisystem.
Teknisk prestanda och robusthet
Shunten 500A/50mV Victron Energy SmartShunt arbetar inom en matningsspänningsomfång på 6,5 till 70 VDC med en strömförbrukning under 1 mA. Den stöder batterikapaciteter från 1 till 9999 Ah och fungerar i ett temperaturomfång från -40 till +50°C. Dess kompakta dimensioner (46 x 120 x 54 mm) och M10-anslutningsbultar underlättar installationen. Den erbjuder en mätprecision på ±0,01 A för ström och ±0,01 V för spänning, med en skyddsklass på IP21 för standardversionen. En IP65-version finns för mer krävande miljöer. Enheten kompenserar för Peukert-effekten och förbättrar laddningseffektiviteten genom att dela data med anslutna laddare via VE.Smart Networking.
Expertens bedömning
Expertens bedömning
Pol CONIN
Digitalansvarig
« SmartShunt 500A/50mV: intelligent och integrerad batteriövervakning »
