H5000 FastNet Interface

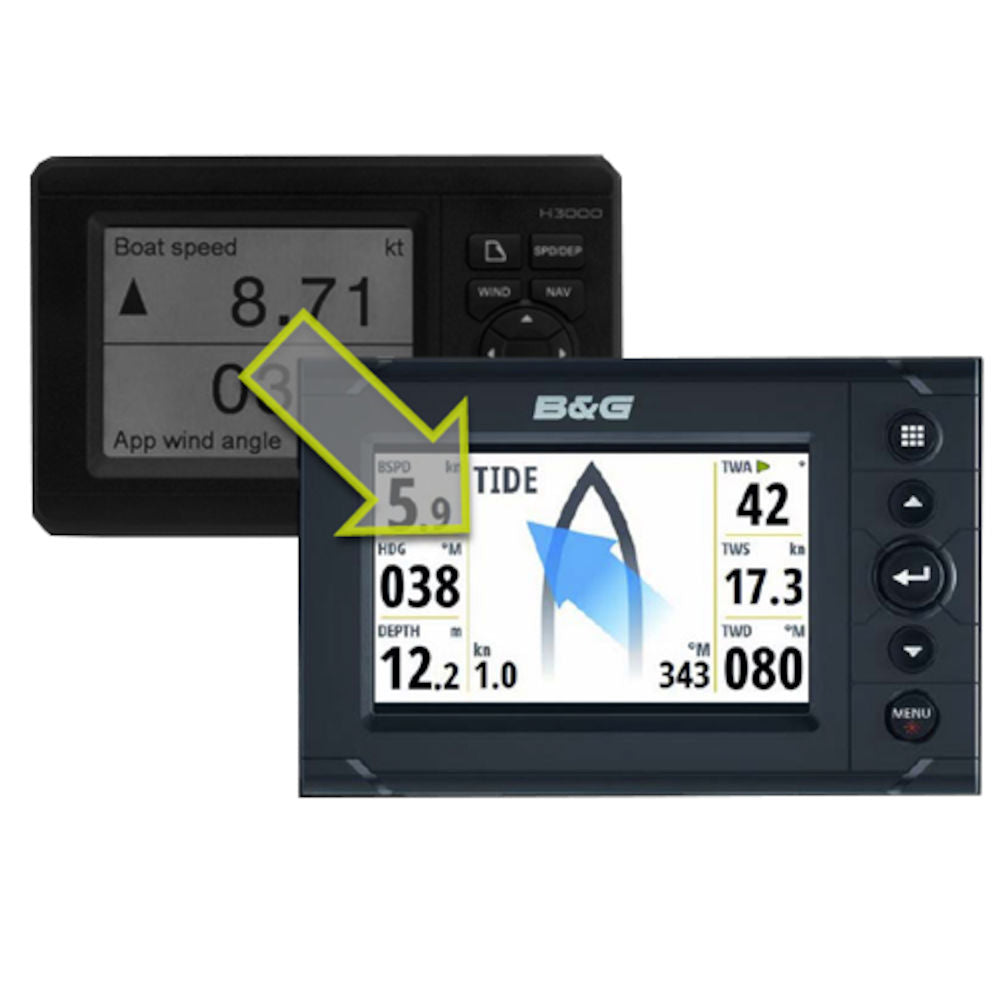

FastNet H5000-grænsefladen er en datakonverter, der forbinder et ældre B&G H3000-system til nye H5000-udstyr. Den gør det muligt at beholde dine H3000-sensorer samtidig med, at du kan bruge de nye H5000-skærme.

Nej, dataflowet er strengt ensrettet. Oplysningerne overføres udelukkende fra H3000-netværket til H5000-systemet, uden nogen form for tilbagemelding til H3000-instrumenterne.

Nej, installationen er designet til at være plug-and-play. Det er nok at tilslutte FastNet-indgangen til H3000-systemet og NMEA 2000-udgangen via Micro-C-stikket til H5000-netværket for en hurtig integration.

For at få det præcise strømforbrug for H5000 FastNet-interfacet, bedes du konsultere det officielle produktmanual.

Du kan beholde dine dokumenterede H3000-sensorer, herunder vind-, hastigheds- og dybdesensorer, og vise deres data på dine nye H5000- eller Zeus-skærme.

Tilslutningen til H5000-netværket (baseret på NMEA 2000-protokollen) sker via en standard Micro-C hanstik.

Denne enhed har en IP67-miljøbeskyttelse, hvilket betyder, at den er vandtæt og beskyttet mod midlertidig nedsænkning.

Ja, ved installationen skal du absolut overholde en minimal sikkerhedsafstand på 0,3 meter (1 fod) i forhold til ethvert magnetisk kompas for at undgå interferens.

FastNet H5000-grænsefladen fungerer med en nominel forsyningsspænding på 12 V DC og accepterer en spændingsrækkevidde fra 9 til 16 V.

Nej, FastNet-interfacet er et overgangskomponent. Dets funktion er ikke at behandle komplekse navigationsdata som en H5000 CPU-processor ville gøre, men at fungere som en simpel kompatibilitetsbro mellem de to generationer af udstyr.

Undgå skarpe bøjninger (skarpe vinkler). Anvend dryp-slynger for at forhindre, at vand løber mod stikforbindelserne. Hold datakablerne væk fra radarer, sendere eller kabler med høj strømstyrke.

Nej, dette modul fungerer udelukkende som en protokolkonverter (fra FastNet til NMEA 2000). Det modificerer eller behandler ikke rådata fra sensorer.

Ja, når H3000-dataene er konverteret og sendt på H5000-netværket (NMEA 2000), kan de læses og vises korrekt på multifunktionsskærme i Zeus-serien.

Nej, grænsefladen er designet til at være plug-and-play. Når den er korrekt forsynet med strøm og forbundet til begge netværk, konverteres instrumentdata automatisk.

B&G’s FastNet H5000-grænseflademodul er sort, hvilket gør det diskret i din installationsopsætning ombord.

Dækslet drejer på den nederste kant af modulet. For at lukke det korrekt skal du først placere og klikke den nederste kant på plads, inden du lukker den øverste del ned.

Dette interface er specifikt udviklet til at modtage data fra B&G H3000 FastNet-proprietært netværk. Det er ikke designet til at konvertere protokoller fra andre producenter.

Det er ideelt til en gradvis og økonomisk opgradering. Det giver dig mulighed for først at modernisere dine displays (til H5000) samtidig med, at du kan udskyde udskiftningen af dine gamle H3000-sensorer over tid.

Ja, men hvis kablerne forkortes, forlænges eller termineres om, er det afgørende at isolere og beskytte alle elektriske forbindelser korrekt for at sikre netværkets pålidelighed.

LEN (Load Equivalency Number) angiver den mængde energi, som enheden trækker fra NMEA 2000-netværket. 1 LEN svarer til 50 mA. FastNet H5000-grænsefladen forbruger præcist 1 LEN på CAN-bussen.
