H5000 Grafisk Display

Denne multifunktionsdisplay er primært rettet mod kapsejlere og sejlere, der stiller store krav til præcision i navigation og ydeevne – enten i kapsejlads eller på langfart. Den leverer ekstremt præcis gengivelse af navigations- og performance-data takket være sin native integration med H5000-processorerne.

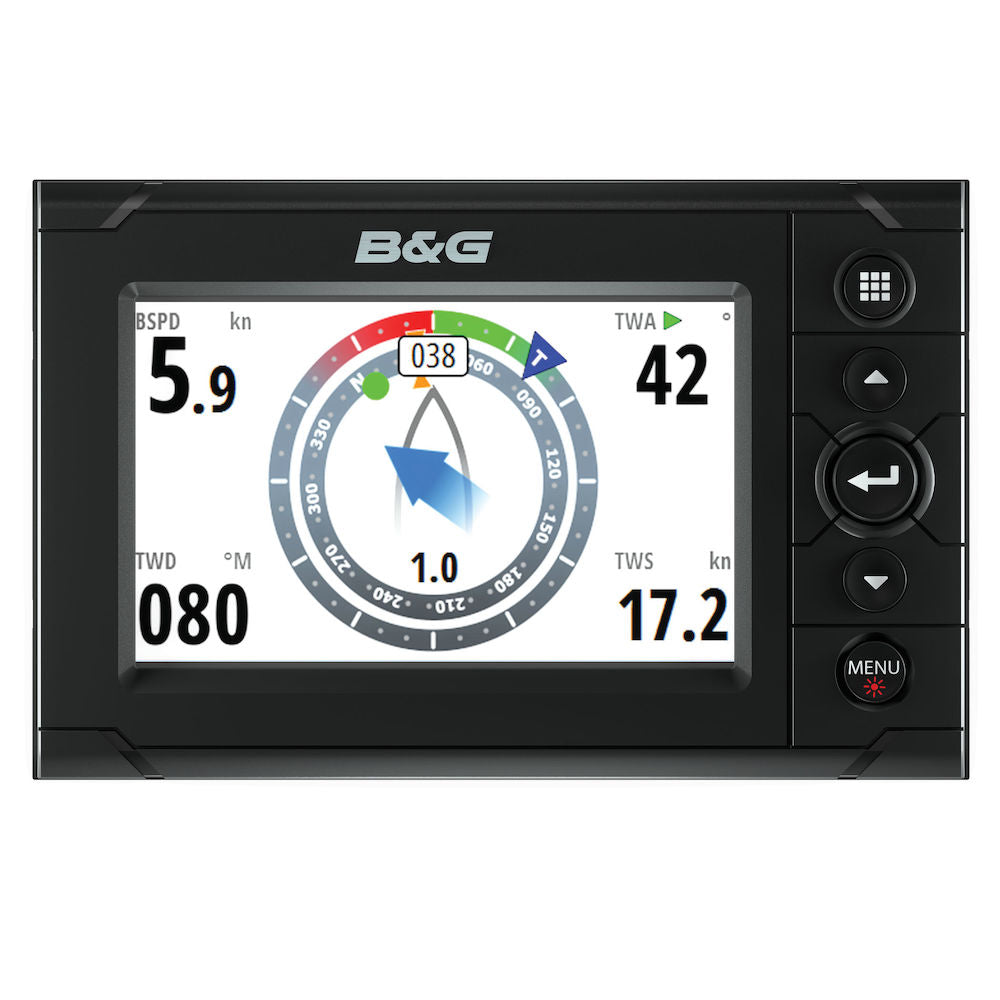

H5000-grafikdisplayet er udstyret med en 5 tommer TFT LCD-farveskærm med en skarp opløsning på 480 x 272 pixels.

Ja, skærmen har en konstruktion med optisk limning (optical bonding). Denne metode maksimerer kontrasten, sikrer perfekt læsbarhed selv i stærkt sollys eller med polariserede solbriller, og eliminerer risikoen for intern kondensering.

Ja. Dens robuste ABS-hus er vandtæt certificeret i henhold til IPX7-standarden, hvilket sikrer maksimal holdbarhed over for sprøjt og ekstreme marine forhold.

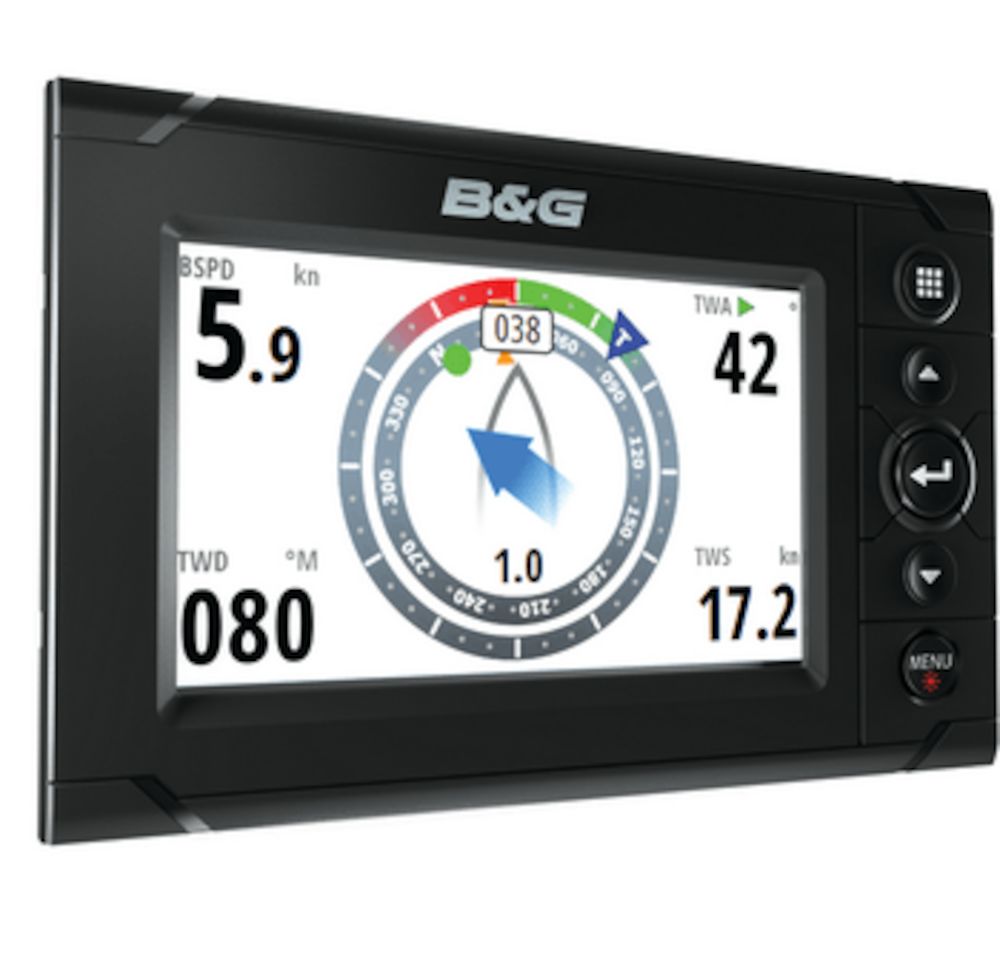

SailSteer-funktionen er en taktisk side dedikeret til at centralisere alle kritiske navigationsoplysninger for sejlads på en enkelt grænseflade: kurs, vind, laylines og tidevandsdata. Dette muliggør en hurtig og samlet forståelse af den taktiske situation.

H5000 integrerer avancerede værktøjer til konkurrence, herunder:

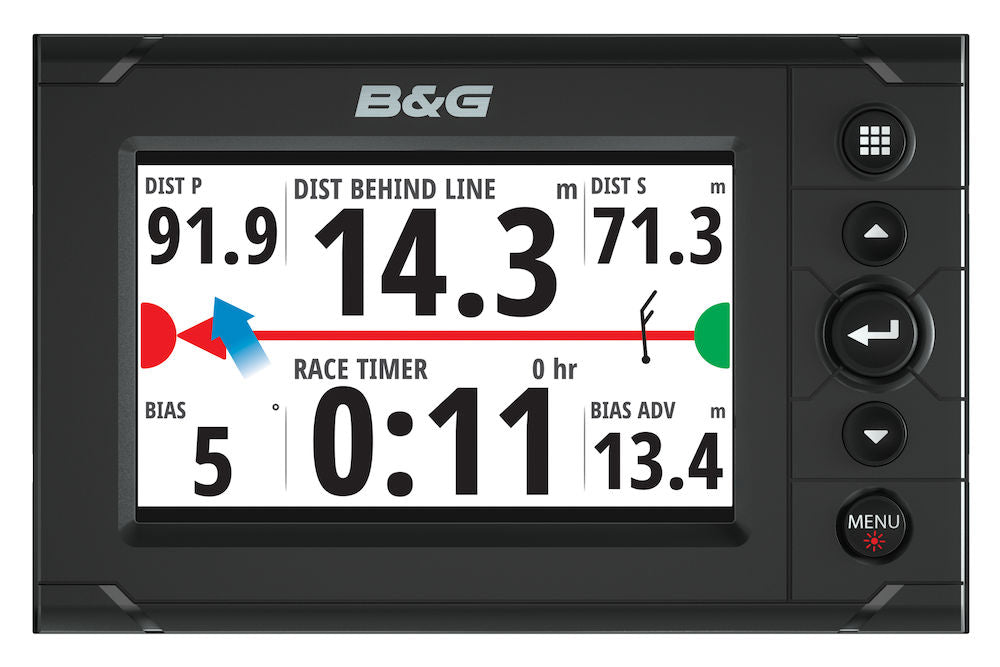

En detaljeret startlinje-side.

Takket være sin dedikerede ARM-processor opdaterer H5000-displayet data med en hastighed på op til 10 Hz. Denne øjeblikkelige reaktion er afgørende for at analysere vindskift eller holde en præcis kurs med autopilot.

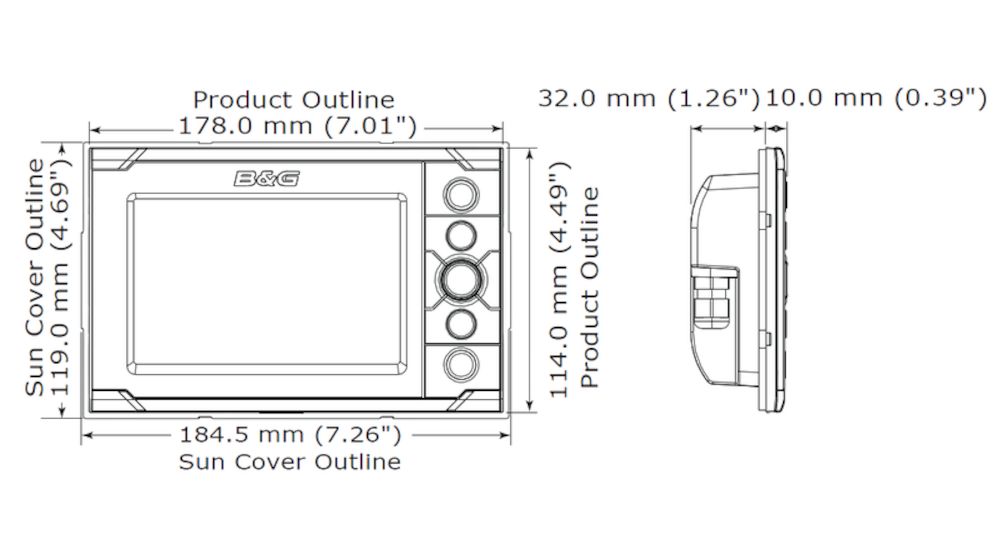

H5000-grafikdisplayet er kompakt og let. Det måler 172 x 114 x 40 mm og vejer blot 0,45 kg.

Enheden forsynes direkte via NMEA 2000-bus'en med en nominel spænding på 12V DC (driftsområde 10 til 16V).

H5000-displayet er meget strømbesparende. Dets typiske strømforbrug er 1,9 W, med et maksimum på 2,4 W.

Displayet tilsluttes fartøjets netværk via en standard Micro-C-stikforbindelse, typisk anvendt i NMEA 2000-installationer.

Ja, for at undgå magnetisk interferens med dine kursinstrumenter anbefales det at holde en sikkerhedsafstand på mindst 0,3 meter fra bådens magnetiske kompas.

H5000-systemet er generelt kompatibelt med NMEA 0183-netværk, men denne integration foregår via H5000-processoren (CPU) eller et ekspansionsmodul. Selve skærmen forbindes fysisk via NMEA 2000.

Ja, displayet integrerer perfekt med B&G's H5000-autopilotberegnere. Det viser autopilotens data og giver mulighed for at styre responsindstillingerne (Økonomi, Normal, Sport) for kurshold.

Den grafiske skærm H5000 er designet til at integrere problemfrit med B&G Zeus-seriens multifunktionsskærme og kortplottere (Zeus, Zeus Touch, Zeus³).

Selvom displayen kan vise grundlæggende data fra NMEA 2000-netværket, er H5000 designet som et centralt element i H5000-instrument-systemet. For at udnytte alle taktiske funktioner og avancerede beregninger fuldt ud, skal det forbindes med en central H5000-processor (CPU).

I modsætning til Triton²-skærme, som er mere rettet mod cruising, har H5000 en dedikeret ARM-processor, der tilbyder ultra-hurtig opdatering (op til 10 Hz) og avancerede taktiske sider. Dette gør den til det absolutte referencepunkt for kapsejlads og offshore-løb.

Ja, displayet har en dedikeret AIS-side, der viser din båd i midten og viser de omkringliggende mål. Det er også kompatibelt med visning af AIS SART nødsignaler.

Betjeningen foregår via fysiske knapper på enheden. Pilknapperne bruges til at bladre gennem menuer og værdier, mens Enter-knappen bruges til at bekræfte valg. Et dobbelttryk giver hurtig adgang til de generelle indstillinger.

Ja, grafikdisplayet giver adgang til kalibreringsmenuerne for sensorer (såsom log, kompas eller anemometer) tilsluttet H5000-systemet, herunder korrektioner for sand vindvinkel (TWA) og bådens hastighed.
