BEP Marine

80-700-0050-00

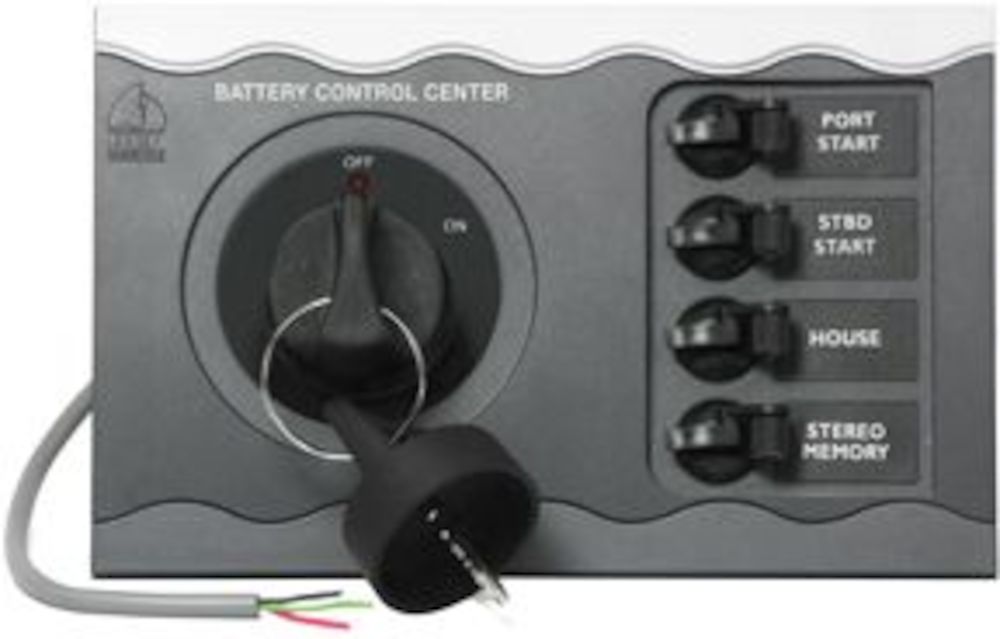

CC KEY SW & 4 X CB MOD SGL ENG

Name: CC KEY SW & 4 X CB MOD SGL ENG
Brand: BEP Marine
SKU: 80-700-0050-00
Price: 568.56 EUR
Availability: InStock

Le BEP CC KEY SW & 4 X CB MOD SGL ENG (80-700-0050-00) est un module de gestion de batterie conçu pour les installations marines à moteur unique, intégrant un interrupteur à clé et quatre disjoncteurs. Il permet une gestion à distance de l'alimentation et s'intègre aux systèmes modulaires Contour Connect de BEP. Conforme aux normes IP66, UL1107 et ABYC, il offre robustesse et sécurité en environnement marin.

Livré avec deux chevilles de fixation et une étiquette de batterie générique.

PrisFå pro-pris

568,56€

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produkttype	Module de gestion de batterie
Kontaktens funktion	Marche/Arrêt (motorisé et manuel)
Aktuatorstil	Bouton rotatif et Clé
Aktuatorfarve	Noir
Nominel spænding	12V/24V
Ampere	275.0
Antal stik	0.0
IP-klassificering	IP66
LED-indikator	Oui
Auto Operating Voltage Range	8 à 30
Breaker Type	Thermique
Certificeringer	UL1107,CE,ABYC
Tændingsbeskyttet	Oui
Included Breakers	4.0
Included Labels	Une étiquette générique (d'autres étiquettes peuvent être commandées séparément)
Intermittent Amperage	455
Max Amperage	1250.0
Max Cable Size Mm2	50
Max Voltage	32
Mounting Cutout Height Mm	42.3
Mounting Cutout Width Mm	73.9
Monteringsskruer inkluderet	Deux chevilles
Monteringstype	Encastré ou en surface
Poles	1.0
Produkttype	Centre de contrôle de batterie
Standby Power Draw	15
Terminal Stud	2 x 10mm (3/8")
Terminal Stud Material	Cuivre étamé

Detaljeret beskrivelse

Designet til elektriske installationer i enmotorers sejlbåde, er BEP CC KEY SW & 4 X CB MOD SGL ENG (80-700-0050-00) et batteristyringsmodul med nøgleafbryder og fire sikringer. Det indgår i BEP’s Contour Connect og Battery Control Center (BCC) modulære systemer og muliggør fjernstyring af strømforsyningen.

Design og Tekniske Specifikationer

Modulet er konstrueret til at modstå krævende marine- og autocampermiljøer. Det overholder standarderne UL1107 (beskyttelse mod antændelse), CE, IP66 og ABYC. Systemet muliggør fjernbetjening af batteribanker, hvilket optimerer kabelføringen til startmotorer og højstrømsanvendelser som for eksempel bow thrustere og invertere. Specifikationerne omfatter en kontinuerlig strøm på 275 ampere DC, en intermitterende strøm på 455 ampere DC og en startstrøm på 1250 ampere DC, med en maksimal spænding på 32 volt DC. Det fungerer automatisk inden for spændingsområdet 8 til 30 volt DC.

Funktioner og Sikkerhed

Modulet har låse på hver batteribryderposition, hvilket sikrer samlet betjening, samtidig med at individuelle batteribanker kan isoleres ved at frigøre deres låse. For enmotorers systemer leveres to ekstra sikringer til kritiske kredsløb som f.eks. stereoanlæg eller lænsepumper. Det er udstyret med to 10 mm (3/8") messingbolte med nødder. Strømforbruget i "off"-position er 15 mA. Det modulære Contour Connect-design muliggør organiserede og konsistente elektriske tavleopsætninger. Sikkerhedsfunktioner omfatter en aftagelig knap til serviceafbrydelse (ved at dreje 45 grader mod uret) og en isolerende bagdæksel, der forhindrer kortslutninger i overensstemmelse med ABYC-krav. Det patenterede låsesystem muliggør selvstændig brug eller integration med andre BEP 700-serieafbrydere.

Afbryderen har manuelle og motoriserede driftsformer (Auto On/Off, Manual On/Off). LED’er på afbryderen og nøgleafbryderen (ref. 722-KS eller enhver standard On/Off-afbryder) angiver batteriafbryderens status.

Dokumentation

Type	Nom
	Catalogue
	Catalogue
	Catalogue

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

CC KEY SW & 4 X CB MOD SGL ENG

568,56€

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Qu'est-ce que le BEP CC KEY SW & 4 X CB MOD SGL ENG ?

Le BEP CC KEY SW & 4 X CB MOD SGL ENG (80-700-0050-00) est un module de gestion de batterie conçu pour les installations électriques marines à moteur unique. Il intègre un interrupteur à clé et quatre disjoncteurs. Ce module fait partie des systèmes de tableau modulaire Contour Connect et Battery Control Center (BCC) de BEP, permettant une gestion à distance efficace de l'alimentation.

Quelles sont les intensités nominales de ce module de gestion de batterie ?

Ce module présente les intensités nominales suivantes :

Intensité continue : 275 ampères DCIntensité intermittente : 455 ampères DCIntensité de démarrage : 1250 ampères DC

Quelle est la tension maximale supportée par ce module ?

La tension maximale supportée par ce module de gestion de batterie est de 32 Volts DC.

Ce module est-il protégé contre l'allumage et quelles sont ses certifications ?

Oui, ce module est protégé contre l'allumage. Il est conforme aux normes suivantes :

UL1107 (pour la protection contre l'allumage)CEIP66ABYC

Ce module est-il adapté aux environnements marins et de camping-car ?

Oui, ce module est spécifiquement construit pour résister aux environnements marins et de camping-car exigeants, grâce à sa conception robuste et sa conformité aux normes IP66.

Quelle est la consommation électrique du commutateur en position 'off' ?

La consommation électrique du commutateur, lorsque le système est en position 'off', est de 15 mA.

Comment fonctionne la gestion à distance des bancs de batteries avec ce module ?

Ce module permet la commutation à distance des bancs de batteries. Il dispose de deux modes de fonctionnement : automatique et manuel. En mode automatique, le module est contrôlé par un interrupteur à distance (par exemple, un interrupteur à clé au poste de pilotage). Le mode manuel permet de passer outre l'opération automatique à tout moment en actionnant le bouton de commande directement sur le module.

Quelles sont les indications des LED pour le statut du commutateur ?

Les LED situées sur le commutateur et l'interrupteur à clé (si utilisé) indiquent le statut du commutateur :

LED éteinte : Le commutateur est éteint.LED allumée : Le commutateur est allumé.LED clignotante : Le commutateur est en cours de passage entre les positions 'on' et 'off' en mode automatique.LED clignotement rapide (0,1 sec on & 0,1 sec off) : La tension est en dehors des spécifications (inférieure à 8 Volts ou supérieure à 30 Volts).

Le module est-il livré avec des étiquettes pour les batteries ?

Le commutateur motorisé est fourni avec une étiquette de batterie générique. Une gamme d'étiquettes les plus couramment utilisées (référence 713) peut être commandée séparément si nécessaire.

Quelles sont les applications typiques optimisées par ce module ?

Ce module est conçu pour optimiser les chemins de câbles, permettant des longueurs de câble plus courtes vers les démarreurs et d'autres applications à courant élevé telles que les propulseurs d'étrave et les onduleurs. Cela aide à minimiser la chute de tension et l'utilisation de câbles lourds.

Comment s'effectue le montage de ce module ?

Le module peut être monté de deux manières : encastré ou en surface. Le manuel d'installation contient un gabarit de découpe pour le montage encastré.

Quelle est la taille des goujons de connexion pour les câbles ?

Le module utilise deux goujons de 10 mm (3/8") pour les connexions. Ces goujons sont en cuivre étamé et sont fournis avec des écrous.

Quelle est la taille maximale de câble recommandée pour la connexion ?

La taille maximale de câble recommandée est de 50 mm². Si un câble de taille supérieure à 50 mm² est utilisé, il doit être soulagé de toute contrainte, avec un maximum absolu de 00 AWG ou 70 mm².

Comment retirer et remplacer le bouton de commande du commutateur ?

Pour retirer le bouton : Tournez le bouton en position 'off'. Le bouton est toujours verrouillé sur le commutateur. Appuyez et continuez à tourner dans le sens inverse des aiguilles d'une montre jusqu'à la butée. Le bouton peut alors être retiré.Pour remplacer le bouton : Placez le bouton dans le logement du commutateur. Appuyez et tournez dans le sens des aiguilles d'une montre sur 45º jusqu'à la position 'off'.

Peut-on utiliser des solvants ou des produits d'étanchéité sur le module ?

Non, comme ce commutateur est conçu pour une immersion de 1,8 mètre (6 pieds), aucun solvant ou produit d'étanchéité ne doit être utilisé. Une graisse à base de pétrole peut être appliquée sur la jonction goujon-cosse.

Comment accéder aux câbles et aux liaisons à l'intérieur du module ?

Les panneaux arrière et latéraux du module sont amovibles. Cela permet un accès facile pour le routage des câbles et l'installation des liaisons.

Le module peut-il être fixé à d'autres produits de la série 700 ?

Oui, deux chevilles sont fournies avec le module pour permettre de le fixer à d'autres produits de la série 700 de BEP.

Ce module est-il compatible avec d'autres systèmes de gestion de batterie BEP ?

Oui, ce module fait partie des systèmes de tableau modulaire Contour Connect et Battery Control Center (BCC) de BEP, assurant une bonne intégration avec ces plateformes.

Quelle est la plage de tension de fonctionnement automatique de ce module ?

La plage de tension de fonctionnement automatique de ce module est de 8 à 30 Volts DC. Si la tension est en dehors de cette plage, la LED du commutateur clignotera rapidement.

Quel type d'interrupteur est recommandé pour le contrôle à distance du commutateur motorisé ?

Pour le contrôle à distance, un interrupteur à clé (par exemple, le BEP 722-KS) ou tout autre interrupteur marche/arrêt standard peut être utilisé pour actionner le commutateur motorisé à partir du poste de pilotage.
