BEP Marine

80-600-0028-00

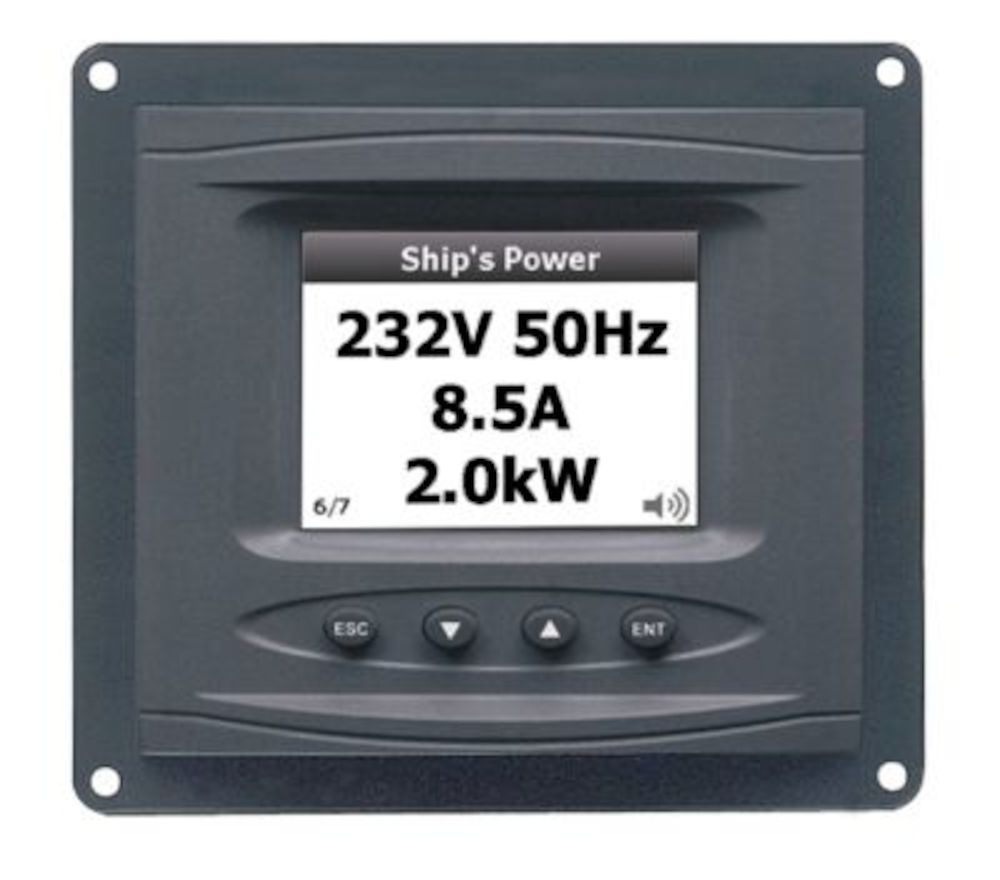

Farveovervågningsenhed AC til panelmontage

ACSM-farvemonitoren til AC-panelmontage er et måleinstrument beregnet til ombordstående vekselstrømsnet. Den giver mulighed for overvågning af op til 3 vekselspændinger (0-300V), 3 vekselstrømme (0-120A) og frekvensen, med integrerede alarmer og lastafkobling. Leveres med 3 strømtransformatorer CT-10-3 og en spændingstransformator AC-VSEN.

PrisFå pro-pris

820,80€

820,80€ ~~829,20€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produktanvendelse	Overvågning af ombordværende AC-el-systemer
Måletype	AC-spænding, AC-strøm, frekvens, effekt
Måletype underkategori	Ombordstående vekselstrømsnet
Skærmtype	Fuldfarvet TFT LCD-skærm 2,8 tommer 16-bit
Maks. måleområde	AC-spænding: 0-300V AC, AC-strøm: 0-120A AC
Måleenhed	V, A, Hz, W
Spændingsforsyningsområde	8-32 V DC
Med baggrundsbelysning	Oui
Paneludskæringens dimensioner (mm)	60,0 mm x 60,0 mm
Monteringstype	Montering af panel
IP-klassificering	IP65 (frontpanel)
Drifttemperaturområde	-20°C til +60°C
Kommunikationsprotokol	Ethernet, RS485
Alarmudgange	Fjernalarmudgang, relæudgang til lastreduktion
Vægt	0,8
Dimensioner (B x H x D)	120 x 120 x 50 mm
Ac Current Inputs Count	3
Ac Current Measurement Range	0-120A AC RMS
AC-frekvensovervågning	Ja
Ac Voltage Inputs Count	3
Ac Voltage Measurement Range	0-300V AC
Current Consumption Max Ma	140
Current Consumption Min Standby	90
Display Color Depth	16
Skærmstørrelse (tommer)	2,8
Maksimalt strømforbrug	5
Typisk elektrisk forbrug	5 W
Trådbundet netværk	Ethernet, RS-485

Detaljeret beskrivelse

Den farveovervågningsenhed AC til panelmontage BEP (ACSM) er et overvågningsinstrument tilknyttet ombordværende vekselstrømsnetværk. Designet til installation i instrumentbrættet giver den realtidsvisning af de vigtigste parametre i din 230V-installation. I modsætning til DC-overvågningsenheden i BEP 600-serien (DCSM-modellerne) integrerer denne enhed alle funktioner til måling af vekselstrøm og spænding, hvilket eliminerer behovet for en separat displayenhed og en ekstern shunt. Den udgør en alt-i-én-løsning, der er mere komplet end simple AC-voltmetre og mere specialiseret end et fuldt energistyringssystem som f.eks. en BEP CZone.

Måling og visning af AC-netværket

Denne farveovervågningsenhed BEP ACSM giver dig mulighed for at overvåge op til tre vekselspændinger (0-300V RMS) og tre vekselstrømme (0-120A RMS) via de medfølgende strømtransformatorer CT-10-3. TFT LCD-skærmen på 2,8 tommer med 16-bit farvedybde viser data i numerisk, grafisk (måler) eller analog form. Frekvensen for hver spændingsindgang måles og vises også. Teksterne kan tilpasses ("Skibets effekt", "Landstrøms effekt") for klar identifikation af energikilderne. Brugergrænsefladen med 4 knapper og hvid baggrundsbelysning letter navigationen i menuerne.

Alarmhåndtering og integreret lastreduktion

Enheden BEP integrerer konfigurerbare alarmer for høj- og lavgrænser for spænding, strøm og effekt med en snooze-funktion. En relæudgang til lastreduktion giver dig mulighed for at styre en belastning baseret på det forbrugte effektforbrug, hvilket beskytter din installation mod overbelastning. Indgangen til lastreduktionskommando giver dig mulighed for at aktivere denne funktion eksternt. Den fjernstyrede alarmudgang (1A max) kan styre en ekstern lyd- eller lysadvarsel. I modsætning til DC-overvågningsenheden leveres AC-versionen med alle nødvendige sensorer, hvilket forenkler installationen.

Dokumentation

Type	Nom
	EN - Guide d'installation et d'utilisation - PAN MNT ACSM DIG MTR
	EN - Manuel d'installation et d'utilisation - PAN MNT ACSM DIG MTR
	EN - Guide d'installation et d'utilisation - PAN MNT ACSM DIG MTR
	EN - Fiche technique détaillée - PAN MNT ACSM DIG MTR

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« En fuld AC-monitor til el-tavlen »

AC-monitoren med monteringspanel BEP er et uundværligt diagnoseværktøj til både udstyret med en generator, landstrømslader eller inverter. Den giver mulighed for øjeblikkelig visning af den aktuelle belastning på hver fase og identificering af ubalance eller overforbrug. Den integrerede funktion til belastningsafkobling er en stor fordel for energistyring, især på sejlbåde, hvor generatorens kapacitet er begrænset. Installation forenkles ved levering af strømtransformatorerne CT-10-3, men kræver føring af AC-kabler i el-tavlen. Det er et robust og pålideligt apparat, ideelt til præcis overvågning af din AC-installation uden unødvendig kompleksitet.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Farveovervågningsenhed AC til panelmontage

820,80€

820,80€ ~~829,20€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilken type skærm bruger BEP PAN MNT ACSM DIG MTR-overvågningsenheden?

Overvågningsenheden er udstyret med en 2,8 tommer TFT LCD-farveskærm med 16-bit farvedybde.

Hvad vejer BEP PAN MNT ACSM DIG MTR-skærmen?

Skærmen vejer 0,8 kg.

Hvad er måleområdet for AC-spænding?

Monitoren kan måle AC-spænding i området fra 0 til 300 V AC.

Kan jeg tilpasse de etiketter, der vises på skærmen?

Ja, du kan bruge det skærmbaserede tastatur til at indtaste tekst og oprette tilpassede etiketter for forskellige værdier.

Hvilke typer indgange er tilgængelige til overvågning af AC-strøm?

Monitoren har indgange til overvågning af AC-strøm via følgende ben:

B4 og B5 til strøm 1B2 og B3 til strøm 2A7 og A8 til strøm 3Chaque entrée peut gérer jusqu'à 120 A AC RMS.

Hvordan nulstiller jeg skærmen til fabriksindstillinger?

Du kan foretage en fabriksnulstilling, men bemærk at alle gemte indstillinger vil blive slettet under denne handling.

Er spændingskalibreringen justerbar?

Ja, spændingskalibreringen er fabriksindstillet, men kan justeres. Gå til hovedmenuen, derefter Indstillinger (Setup), Indgang(er) (Input(s)), vælg spændingsindgangen (Choose Voltage Input) og til sidst Kalibrering.

Hvilke målinger kan den farvede AC BEP-skærm vise?

AC BEP-farvemonitoren (ACSM) er designet til overvågning af ombordstående vekselstrømsnetværk. Den kan vise op til tre vekselspændinger (0-300V RMS) og tre vekselstrømme (0-120A RMS) i realtid. Frekvensen for hver spændingsindgang måles og vises også. Dataene vises på en 16-bit TFT LCD-skærm på 2,8 tommer som numerisk, grafisk (måler) eller analog visning.

Medfølger monitoren med de nødvendige sensorer til måling af AC-spænding og -strøm?

Ja, denne AC BEP-farvemonitor leveres med alle nødvendige sensorer til drift. Den inkluderer CT-10-3 strømtransformatorer til AC-strømsmåling og AC-VSEN-4 sensorer til AC-spændingsmåling, hvilket forenkler installationen.

Hvilke integrerede alarmfunktioner har BEP ACSM-skærmen?

Skærmen har konfigurerbare alarmer for høj- og lavtærskel for spænding, strøm og effekt, med en snooze-funktion. Den er desuden udstyret med et relæudgang til load shedding, der gør det muligt at styre en belastning baseret på det forbrugte effektforbrug, samt en fjernalarmudgang (1A max) til at styre en ekstern lyd- eller lysadvarsel.

Hvad er måleområdet for AC-spænding og AC-strøm?

Den farvede AC-overvågningsenhed BEP kan måle vekselspænding (AC) i området 0–300 V AC RMS og vekselstrøm (AC) i området 0–120 A AC RMS.

Hvilken strømforsyning kræves til skærmen, og hvad er strømforbruget?

Skærmen kræver en DC-strømforsyning på mellem 8 og 32V DC. Det maksimale strømforbrug er 140 mA, og det reduceres til 90 mA i standbytilstand.

Er det muligt at tilpasse overskrifterne for de energikilder, der vises på skærmen?

Ja, monitoren giver mulighed for at tilpasse de overskrifter, der vises på skærmen. Du kan for eksempel navngive dem "Fartøjets effekt" eller "Kajens effekt" for en klar og intuitiv identifikation af de forskellige energikilder, der overvåges.

Er skærmen vandtæt eller stænktæt?

Ja, AC BEP-farveskærmen er designet til maritimt miljø og har et stænkbeskyttet design, der sikrer beskyttelse mod vandstænk.

Er denne skærm kompatibel med DC-el-systemer?

Nej, denne skærm er specifikt designet til overvågning af ombordstående vekselstrømsnetværk (AC) og er optimeret til 230V-installationer. Den adskiller sig fra DC-skærme i BEP 600-serien (DCSM-modeller), som er beregnet til DC-netværk.
