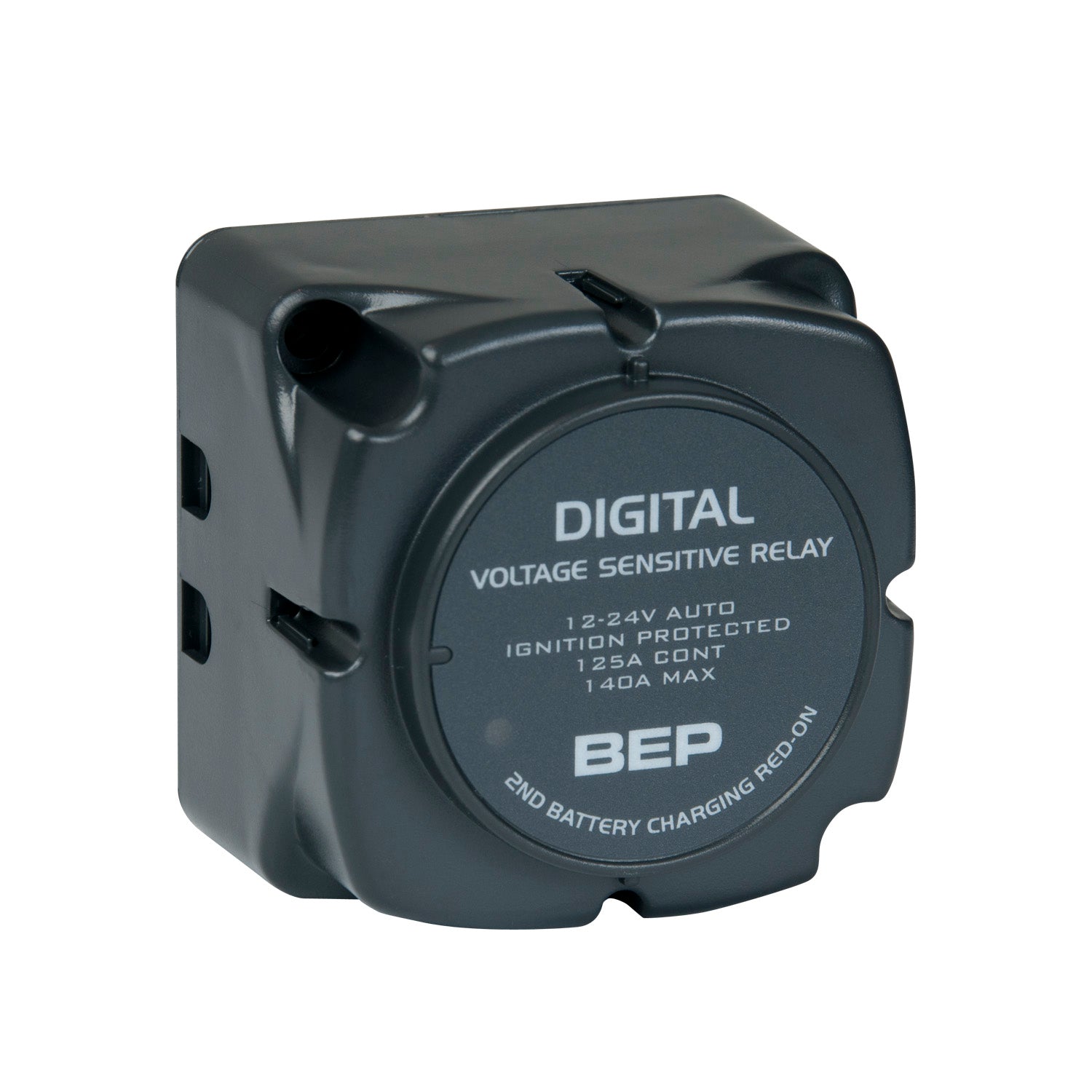

VSR digital 12/24 V 140 A

Det digitale spændingsdetekterende relæ (DVSR) BEP VSR DIG 12/24V MC20 er en tovejs enhed, der er afgørende for autonom styring af batteriladning ombord på skibe. Det anvender avanceret digital teknologi til at kombinere og isolere batteribanker intelligent, hvilket sikrer optimal opladning og beskytter startbatteriet mod udladning.

Hovedfunktionen for VSR DIG 12/24V MC20 er at styre opladningen af batterierne ved at detektere spændingen. Den forbinder automatisk batteribankerne, når opladningsspændingen når en bestemt tærskel (tilkobling), og frakobler dem, når spændingen falder under en anden tærskel (frakobling), hvilket beskytter startbatteriet, samtidig med at det tillader opladning af hjælpestrømsbatterierne.

Dette relæ er flerspændingsbaseret og vælger automatisk mellem 12V DC- og 24V DC-systemer. Den maksimale driftsspænding, det kan håndtere, er 32V DC.

VSR DIG 12/24V MC20 kan håndtere en jævnstrøm på 125 ampere og en intermitterende strøm på 140 ampere.

I standbytilstand er energiforbruget 1,8 mA (eller 1,6 mA for et 24 V DC-system). I oplagringsmodus er energiforbruget 0 mA.

For et 24V DC-system aktiveres relæet, når spændingen når 26,8V DC. Det deaktiveres, når spændingen falder til 25,6V DC.

Relæet er designet til at fungere med 12V DC- eller 24V DC-batterisystemer. Det er kompatibelt med de fleste typer marinebatterier, men det anbefales altid at konsultere installationsvejledningen for detaljerede specifikationer og specifikke konfigurationer.

Generatorens ampere-ydelse bør være mellem 20 % og 35 % af batteribankens størrelse i ampere-timer (Ah). For eksempel bør en batteribank på 220 Ah have en generator med en ydelse mellem 44 og 77 ampere.

Relæet er designet til at fungere med 12V DC- eller 24V DC-systemer og registrerer automatisk spændingen. Den maksimale driftsspænding, det kan håndtere, er 32V DC, hvilket betyder, at det kan tolerere spændingstoppe op til denne værdi, men dets nominelle funktion er for 12V eller 24V.

Når relæet er aktiveret, og batteribankerne er koblet sammen, lyser status-LED’en kontinuerligt.

Hurtig blinking af LED-indikatoren betyder, at systemspændingen enten er for høj eller for lav. Det anbefales at kontrollere det elektriske system for at identificere årsagen.

En kort blinken hvert 5. sekund på LED-indikatoren viser, at relæet er i gang med at frakoble, dvs. at batteribankerne er ved at blive isoleret.

Ja, relæet har en valgfri koblingskreds, der gør det muligt at aktivere DVSR’en eller skifte den til en opbevaringsmodus med nul energiforbrug. Dette beskytter startbatterierne mod afladning.

Ja, relæet har en udgang til en fjernmonteret LED-statuslampe som tilvalg, hvilket gør det muligt at vise relæets status fra et andet sted.

Det medfølgende kablingsskema er en vejledning, der viser forbindelserne til DVSR. Det er ikke beregnet som et fuldstændigt kablingsskema for hele det elektriske system. Det anbefales at konsultere en fagperson eller et komplet installationshåndbog for hele systemet.

Relæet er vandtæt, men ikke beregnet til at blive nedsænket. Det skal monteres et tørt og beskyttet sted, beskyttet mod direkte stænk og ekstreme temperaturer, samtidig med at det er tilgængeligt for inspektion og vedligeholdelse. Sørg for god ventilation omkring apparatet.
