Blue Sea Systems

9001EB-BSS

E-Series batterivælger med 4 positioner

Designet til benzin- og dieselmotorer monteret indvendigt, giver Blue Sea e-Series 4-positioners batteriselektor (9001EB-BSS) fleksibel styring af batteribanker med 350A kontinuerlig strøm og IP66-beskyttelse. Funktionerne "Make-Before-Break" sikrer elektronikken om bord mod skader under omskiftning. Dette produkt inkluderer kun batteriselektoren.

PrisFå pro-pris

63,31€

63,31€ ~~70,80€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produktanvendelse	Styring af el-forsyningen ombord, udvælgelse og kombination af batterier til benzindrevet eller dieseldrevet indvendigt motor.
Kontakttype	4-positionsvælger
Lige strøm (A)	350
Intermitterende strøm (A)	600
Startstrøm (A)	1200 (30 sek)
Maksimal DC-spænding	32
Antal poler	1
Positioner	4 (1, 2, 1+2, FRA)
AFD-beskyttelse	Oui
Terminaltype	Forgyldede kobberbolte
Terminalstørrelse	3/8"-16 (M10)
Kabelføringstilslutningstype	Batterikabler op til 4/0 AWG (95 mm²)
Styretype	Roterende knap
Monteringstype	Montering på overflade eller på bag- / frontpanel
IP-klassificering	IP66
Driftsspændingsområde	Op til 32
Paneludskæringens diameter mm	92.08
Materiale i hus	Brandsikker plast
Vægt	0,52
Dimensioner (B x H x D)	97,79 x 97,79 x 76,20
ABYC-overensstemmelse	Ja
Cable Size To Meet Ratings Awg	4/0 AWG
Cable Size To Meet Ratings Mm2	120
CE-overensstemmelse	Ja
Tændingsbeskyttet	Ja
Max Terminal Stud Torque Nm	15,82
Warranty Period Text	Livsvarende

Detaljeret beskrivelse

Designet til præcis styring af el-forsyningen ombord, giver BLUE SEA e-Series 4-positions batterivælgeren (reference 9001EB-BSS) mulighed for at vælge mellem batteri 1, batteri 2 eller kombinere begge (1+2) til opladning eller nødstart. Denne model er specielt egnet til applikationer, der kræver høj effektudgang og konstant pålidelighed, ideel til benzin- eller dieselmotorer in-bord.

Elektriske egenskaber og konstruktion

Vælgeren håndterer en maksimal spænding på 32V DC og leverer en kontinuerlig kapacitet på 350A, en intermitterende strøm på 600A (5 min) og en startstrøm på 1200A (30 sek). Terminalerne er fremstillet af forsølvet kobber med 3/8"-16 (M10) gevind og sikrer maksimal ledningsevne og korrosionsbestandighed. Den monoblok-design forhindrer løsning, og længden på 22,22 mm tillader montering af flere kabelsko. Et tilspændingsmoment på 15,82 N·m (140 in-lb) anbefales. Vælgeren accepterer batterikabler op til 4/0 AWG (95mm²) for at opfylde dens specifikationer.

Sikkerhed og systemintegration

BLUE SEA e-Series batterivælgeren er udstyret med en "Make-Before-Break"-design, der muliggør skift mellem batterigrupper uden at afbryde strømforsyningen, hvilket beskytter følsomme elektroniske enheder. Den er IP66-certificeret og sikrer beskyttelse mod kraftige vandstråler, og er beskyttet mod antændelse i henhold til UL 1500 og SAE J1171, hvilket gør den sikker til benzinmotorbåde. Overensstemmelse med ABYC, UL 1107 og ISO 8846-kravene dokumenterer dens robusthed og pålidelighed. Enheden tillader montering på overflade eller bagpanel og giver installationsfleksibilitet.

Placering i BLUE SEA-serien

Modellen 9001EB-BSS placerer sig midt i BLUE SEA batterivælger-serien. Med sin kontinuerlige kapacitet på 350A er den beregnet til in-bord benzin- og dieselmotorer og tilbyder en højere kapacitet end m-Series-modellerne (300A), som er designet til udvendige motorer og små motorer. Den udgør et mellemvalg inden de HD-Series-modeller (500-600A) beregnet til store dieselmotorer, og tilbyder en balance mellem ydeevne og omkostninger for en bred vifte af fartøjer.

Dokumentation

Type	Nom
	6832-003-batteryswitches-web_2_pdf.pdf

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Sikker energistyring med BLUE SEA e-Series batteriselektor »

BLUE SEA e-Series 4-positioners batteriselektor, model 9001EB-BSS, er en fundamental løsning til energistyring ombord på både med benzin- eller dieselmotorer monteret i skroget. Dens "Make-Before-Break"-funktion er en stor fordel, da den sikrer, at der aldrig opstår strømafbrydelse ved skift mellem batteriparker. Dette er afgørende for beskyttelse af følsomme elektroniske systemer, hvilket forhindrer utilsigtede genstart eller tab af data på navigationsinstrumenter.

Denne model er særligt relevant for både med to separate batteriparker (f.eks. en startbatteripark og en servicebatteripark), der kræver fleksibilitet til at isolere, kombinere eller vælge mellem hver park. I modsætning til simple batterikoblere med TIL/FRA-funktion giver dens 4-positioners opsætning øget alsidighed, hvilket f.eks. tillader start af motoren fra servicebatteriet i tilfælde af svigt i hovedstartbatteriet. Installation forenkles af store gevindstænger (M10) og en robust konstruktion.

For optimal installation anbefales det at montere den tæt på batterierne for at minimere kabellængden og reducere spændingstab, samtidig med at der overholdes et præcist tilspændingsmoment på 15,82 N·m for forbindelserne. Selvom den er beskyttet mod antændelse og certificeret IP66, er det afgørende at rådføre sig med en fagperson ved korrekt dimensionering af kablerne (op til 4/0 AWG eller 95 mm²) for ikke at begrænse dens nominelle kapacitet. Denne selektor udgør et pålideligt og standardoverholdende valg til elektriske systemer i mellemstore til store marineanlæg, og adskiller sig fra m-Series ved en højere kontinuerlig kapacitet, der er tilpasset mere krævende motorer, uden at nå op på overdimensioneringen i HD-Series til meget store dieselmotorer.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

E-Series batterivælger med 4 positioner

63,31€

63,31€ ~~70,80€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er de vigtigste funktioner i dette batteriselektor fra BLUE SEA e-Series?

Dette 4-positions batteriselektor giver mulighed for at styre strømforsyningen ved at vælge mellem:

Batteri 1 alene.Batteri 2 alene.Kombinationen af begge batterier (1+2) til opladning eller nødstart.

Hvad er den maksimale kontinuerlige strømstyrke, denne strømswitch kan håndtere?

BLUE SEA e-Series strømswitchen har en kontinuerlig kapacitet på 350 ampere (A).

Hvad er den maksimale driftsspænding for denne omskifter?

Den maksimale driftsspænding for denne omskifter er 32V DC (jævnstrøm).

Er denne batterivælger beskyttet mod antændelse?

Ja, denne batterivælger er beskyttet mod antændelse. Den er certificeret i overensstemmelse med normerne UL 1500 og SAE J1171, hvilket gør den sikker til brug på benzinmotorbåde.

Hvad er beskyttelsesgraden mod vand for dette produkt?

Denne batterivælger har en IP66-beskyttelsesgrad. Det betyder, at den er beskyttet mod kraftige vandstråler og dermed sikrer holdbarhed i et maritimt miljø.

Til hvilke typer motorer er dette batterivalg passende?

Denne vælger er specifikt designet til applikationer, der kræver høj effektudgang og pålidelighed, ideel til benzin- eller dieselmotorer ombord.

Hvilket materiale er terminalernes bolte fremstillet af?

Terminalernes bolte er fremstillet af fortennet kobber. Denne sammensætning sikrer maksimal ledningsevne og fremragende korrosionsbestandighed i maritimt miljø.

Hvad er funktionen "Make-Before-Break" og hvilken fordel giver den?

Designet "Make-Before-Break" (forbindelse før afbrydelse) muliggør skift mellem batteriparker uden at afbryde strømforsyningen. Dette beskytter følsomme elektroniske udstyr ombord mod pludselige strømafbrydelser.

Hvad er vægten på denne batteriselektor?

Vægten på denne batteriselektor er ca. 0,52 kg (1,15 lb).

Hvad er de intermitterende og startstrømme for denne kontakt?

Denne kontakt håndterer en intermitterende strøm på 600A i 5 minutter (i henhold til UL 1107) og en startstrøm på 1200A i 30 sekunder.

Hvor skal jeg montere batteriselektoren på min båd?

Det anbefales at montere selektoren et let tilgængeligt sted tæt på batterierne. Enheden kan monteres på overfladen eller på bagpanelet.

Hvilken størrelse anbefales til batterikabel for dette batterivælger?

For at overholde strømspecifikationerne anbefales det at anvende batterikabler op til 4/0 AWG (95 mm²) pr. kabelsko.

Hvad er det anbefalede tilspændingsmoment for gevindstængerne på polerne?

Det anbefalede tilspændingsmoment for gevindstængerne på polerne er 15,82 N·m (140 in-lb). Det er vigtigt at fastgøre batterikablets kabelsko under møtrikken.

Kan jeg slukke for batterivælgeren (position OFF) mens motoren kører?

Nej, det er absolut nødvendigt aldrig at sætte batterivælgeren i position OFF (slukket), mens motoren kører. Dette kan beskadige generatoren eller andet elektrisk udstyr.

Skal batteriet afbrydes før montering af selektoren?

Ja, af sikkerhedsmæssige årsager er det afgørende at afbryde batteriets positive pol, inden selektoren monteres.

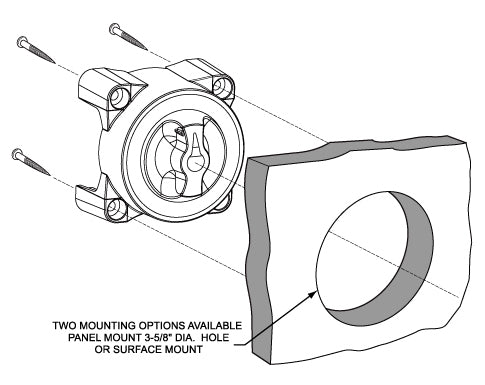

Hvilke monteringsmuligheder er der for denne selector?

Selectorens hus er designet til enten overflademontering eller montering på bagpanelet, hvilket giver fleksibilitet til integration i jeres elektriske system.

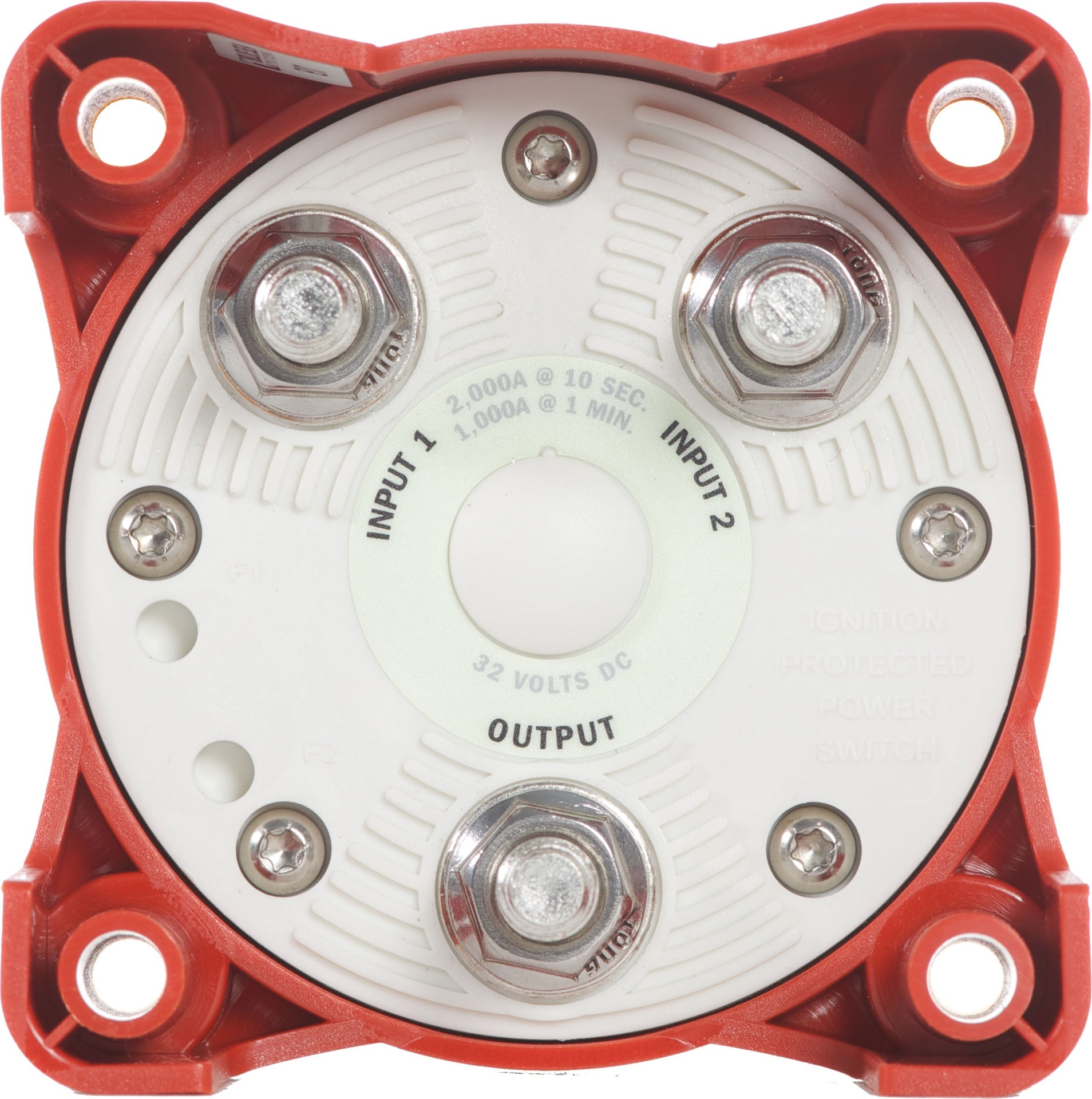

Hvad er størrelsen på gevindstængerne på forbindelsesterminalerne?

Gevindstængerne på terminalerne er 3/8"-16 (M10) og har en længde på 22,22 mm (7/8"), hvilket gør det muligt at tilslutte flere kabelhylster.

Er denne vælger i overensstemmelse med ABYC-kravene?

Ja, denne batterivælger opfylder alle krav fra American Boat and Yacht Council (ABYC) for batterikontakter, hvilket sikrer overensstemmelse med maritime standarder.

Hvad er garantipolitikken for dette batterivalg BLUE SEA?

Blue Sea Systems tilbyder en tilfredshedsgaranti. Ethvert Blue Sea Systems-produkt, som en kunde ikke er tilfreds med, kan returneres til fuld refusion eller udskiftning når som helst.
