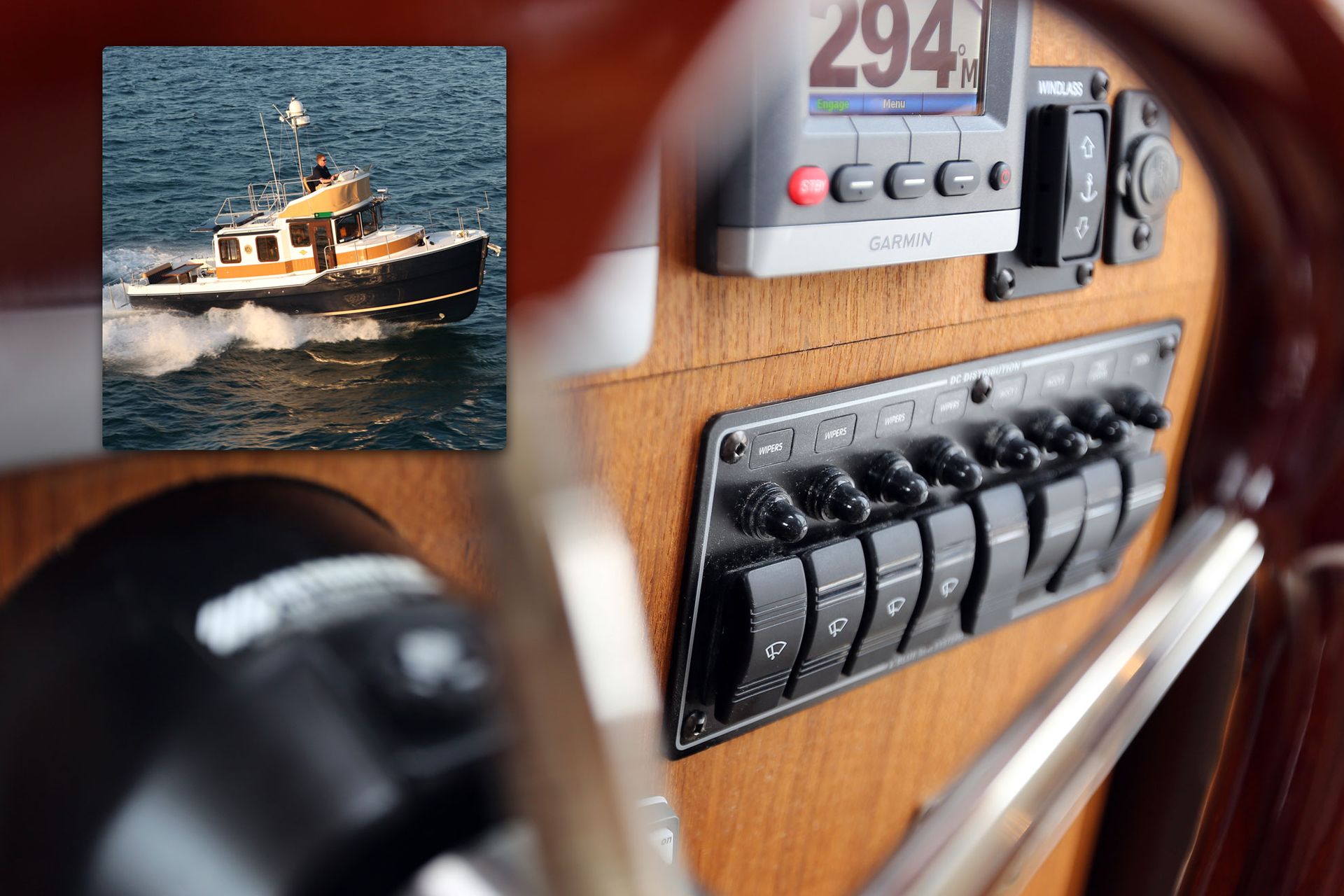

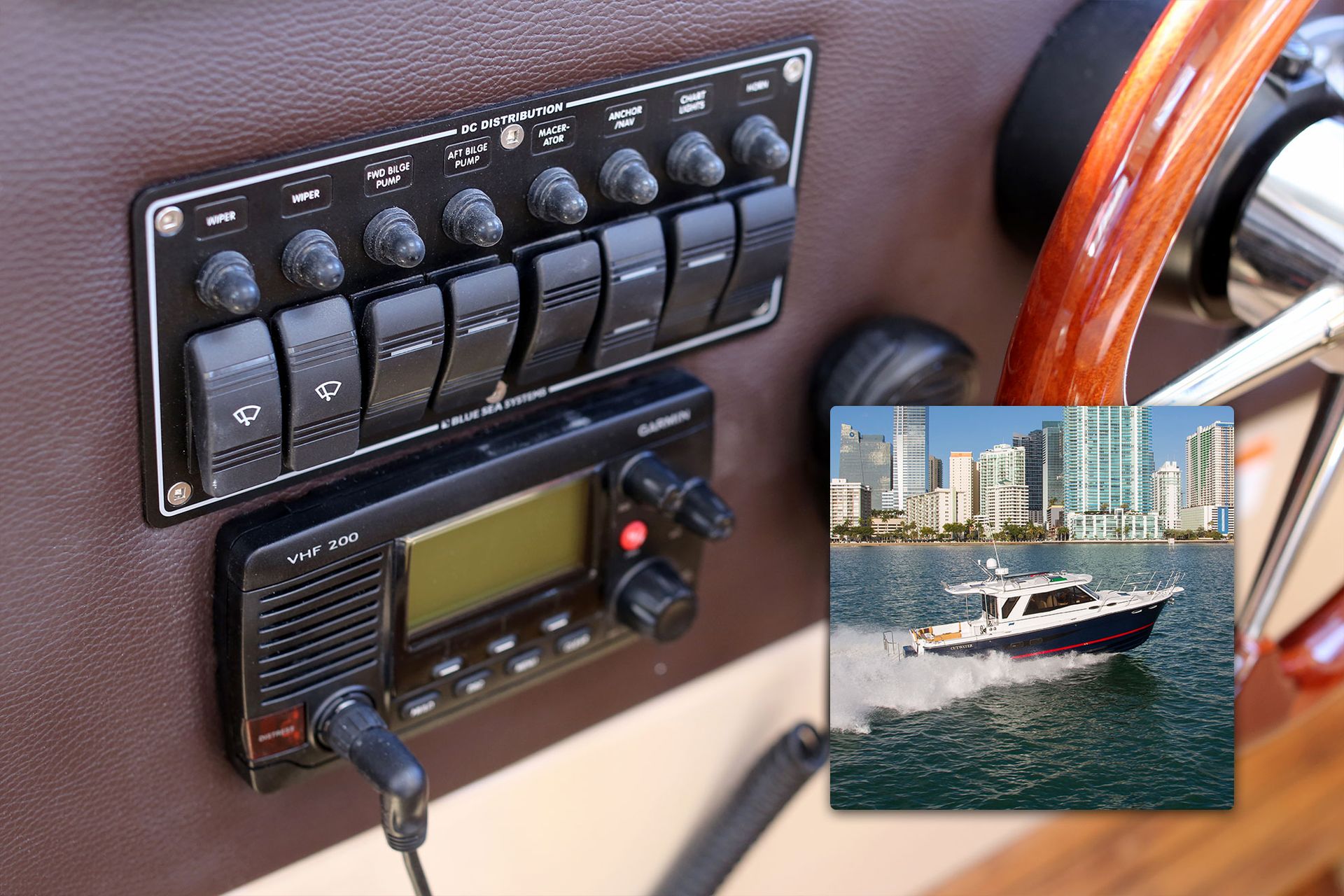

Contura-afbryderpanel-8-positioner

Det er et elektrisk fordelingspanel specielt designet til marine miljøer. Det kan beskytte og fordele strøm til otte separate DC-kredsløb og er udstyret med Contura-afbrydere med integrerede trykknap-sikringer.

Hovedfunktionen for denne boks er at sikre energifordeling, beskyttelse af kredsløb (ledninger), aktivering/deaktivering af kredsløb samt indikation af tilstand (kredsløb under spænding) for otte separate kredsløb ombord på en båd.

Dette panel er designet til at håndtere op til otte separate kredsløb, som hver er beskyttet af sin egen trykknapafbryder.

Panelet leveres med standard 15 ampere trykknapafbrydere. Disse afbrydere er integreret i Contura-afbryderne og egner sig til de fleste beskyttelsesbehov i marineinstallationer.

Panelet er fremstillet af en aluminiumslegering 5052-H32 med en tykkelse på 2,5 mm (0,100"). Det er kemisk behandlet i henhold til standarden MIL-SPEC C-5541 for øget korrosionsbeskyttelse og derefter belagt med en struktureret polyurethanfinish i to komponenter.

Ja, panelet leveres med et sæt på 60 grundetiketter, så du kan identificere hvert kredsløb tydeligt i den indbyggede zone på forsiden af panelet.

Ja, boksen er konstrueret til at modstå de normale vandpåvirkninger, der forekommer på dækket, herunder saltvandsstænk, regn, rengøring med slange og kortvarige nedsænkninger. Den har en IP66-beskyttelsesgrad.

Ja, dette panel er godkendt i henhold til ISO 8846 og UL 1500 og er beskyttet mod antænding, hvilket gør det egnet og sikkert til installation på både med benzinmotorer.

Denne tavle er kompatibel med marine elektriske systemer, der opererer med 12 Volt DC eller 24 Volt DC.

Hver Contura-afbryder er udstyret med en trykknapafbryder, der kan håndtere maksimalt 20 ampere på 12 volts-systemer og maksimalt 15 ampere på 24 volts-systemer.

Ja, de leverede 15-ampere sikringer kan udskiftes med sikringer med højere ampereværdi, dog højst 20 ampere for 12V-systemer og højst 15 ampere for 24V-systemer pr. sikring.

Til korrekt installation skal udskæringen i monteringsfladen være 218,95 mm (8,620") i længde og 108,46 mm (4,270") i bredde. Monteringscentrene for skruerne er 216,90 mm (8-17/32") gange 86,90 mm (3-13/32").

For at sikre tætningen skal monteringsfladen være ren og fri for snavs efter udskæringen. Den medfølgende tætningsliste (pakning) skal placeres mellem panelet og monteringsfladen, hvorefter panelet fastskrues med de medfølgende skruer.

Før enhver installation er det afgørende at afbryde hovedkablet til alle batterier for at undgå kortslutningsrisiko. Det anbefales desuden at afbryde AC-strømforsyningen til båden, hvis dette er relevant.
