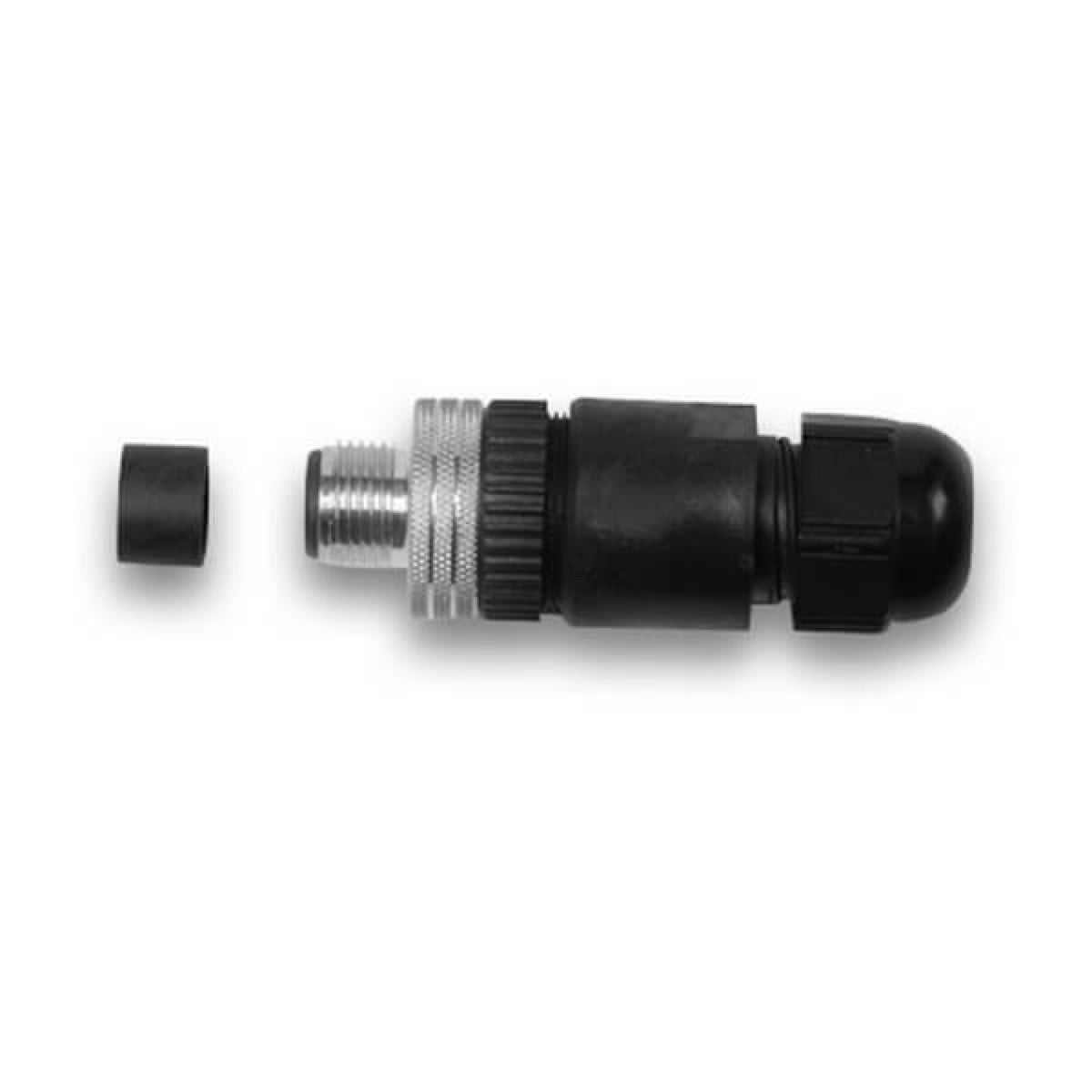

Afbrydelig NMEA 2000-stik – han

Det er en essentiel komponent til tilpasning af NMEA 2000-netværk ombord på et fartøj. Den gør det muligt at fremstille eller tilpasse NMEA 2000-kabler i specialmål, hvilket giver stor fleksibilitet i indretningen og installationen af jeres marine elektroniske udstyr.

Denne stikforbindelse bruges til præcist at tilpasse længden af grenkabler og bagkabler i dit NMEA 2000-netværk. Den er ideel til at reducere kabelophobning og optimere integrationen af dine Garmin-apparater og andre NMEA 2000-kompatible enheder.

Dette er en han-kontakt til NMEA 2000-netværk. Det betyder, at den er designet til at blive tilsluttet en hun-port eller -kabel i dit NMEA 2000-netværk.

Produktets reference (SKU) for dette stik er 010-11094-00.

Ja, denne stikforbindelse er designet til at sikre integration i overensstemmelse med NMEA 2000-standarden. Den garanterer "plug-and-play"-kompatibilitet med micro-stikforbindelser og NMEA 2000-kompatible enheder.

Den primære fordel er fleksibiliteten. En aftagelig stikforbindelse giver dig mulighed for at fremstille specialtilpassede kabler eller forkorte eksisterende kabler præcist til den længde, du har brug for. Dette undgår rod og optimerer installationens opbygning. Præmonterede kabler kommer med standardlængder, der ikke altid passer til de specifikke behov.

Ja, denne stikforbindelse er af typen NMEA 2000 micro-stik, hvilket gør den kompatibel med de fleste standard NMEA 2000-netværk og enheder, der anvender dette format.

Tilslutning af ledninger sker ved at følge en præcis farvekode for hver stift:

Stift 1: Ledning ikke tilsluttet (skærm)
Stift 2: Rød ledning (+12V)
Stift 3: Sort ledning (Jord / Returstrøm)
Stift 4: Hvid ledning (NMEA 2000 CAN-H)
Stift 5: Blå ledning (NMEA 2000 CAN-L)
Det er afgørende at overholde denne opsætning for at sikre korrekt funktion af netværket.

Standard NMEA 2000-kablers farver og funktioner er:

Rød: Strømforsyning (+12V)Sort: Jord (retur til strømforsyning)Hvid: CAN-H datakanalBlå: CAN-L datakanalUbenyttet ledning (skærm): Beskyttelse mod elektromagnetisk interferens.

Ja, denne stikforbindelse er specifikt designet til at give dig mulighed for at fremstille tilpassede NMEA 2000-kabler. Du kan justere den præcise længde på dine backbone- eller grenkabler for en ren og optimeret installation.

Installationen af denne aftagelige stikforbindelse kræver normalt basisværktøj til kabling, såsom en trådafisoleringsværktøj og en lille skruetrækker til at stramme de interne klemmer. Ingen Garmin-ejendomsrettede værktøjer er nødvendige.

NMEA 2000-forbindere er designet til det maritime miljø. Når de er korrekt samlet og spændt, giver denne forbindertype tilstrækkelig beskyttelse mod fugt og sprøjt, hvilket er afgørende for pålideligheden af netværket ombord.

Ja, dette afmonterbare stik kan benyttes til at reparere en beskadiget NMEA 2000-kabel ved at afskære den defekte del og tilslutte stikket til de sunde ender af kablet. Dermed gendannes forbindelsen.

For en pålidelig forbindelse er det afgørende at afisolere ledningerne til den korrekte længde, at sikre, at hver ledning er korrekt indsat og fastspændt i den tilhørende terminal i overensstemmelse med farvekoden, og at lukke stikket ordentligt for at garantere dets tæthed og mekaniske robusthed.

Denne stikforbindelse er kompatibel med en bred vifte af Garmin-udstyr, der kræver en NMEA 2000-forbindelse, herunder serierne ECHOMAP Plus, GPSMAP, instrumenterne GMI og GNX samt GHP hydrauliske autopilotsystemer.

Ja, da den overholder NMEA 2000-standarden, er dette stik kompatibelt med NMEA 2000-udstyr fra andre mærker, der anvender standard mikro-stik. NMEA 2000-standarden sikrer interoperabilitet mellem forskellige producenter.

Ja, denne stikforbindelse er designet til at blive brugt med NMEA 2000-forgreninger (drop cables) og backbone-kabler, hvilket giver maksimal fleksibilitet til udvidelse eller ændring af dit netværk.

Ja, dette stik er en NMEA 2000 mikro-stikprop, hvilket gør det fuldt kompatibelt med NMEA 2000-netværk af typen "mikro". Denne type er den mest almindeligt anvendte til fritidssejladsinstallationer.

Ja, som en demonterbar forbindelse er den designet til genbrug. Du kan frakoble den og tilslutte den til nye kabelsektioner eller genbruge den på andre punkter i dit NMEA 2000-netværk, hvis dine installationsbehov ændrer sig.

Denne type NMEA 2000-mikroforbindelse er designet til at rumme standard NMEA 2000-kabler, som typisk har en yderdiameter på ca. 6 til 8 mm og anvender ledere med tværsnit 22 AWG til 18 AWG.
