Garmin

010-11643-20

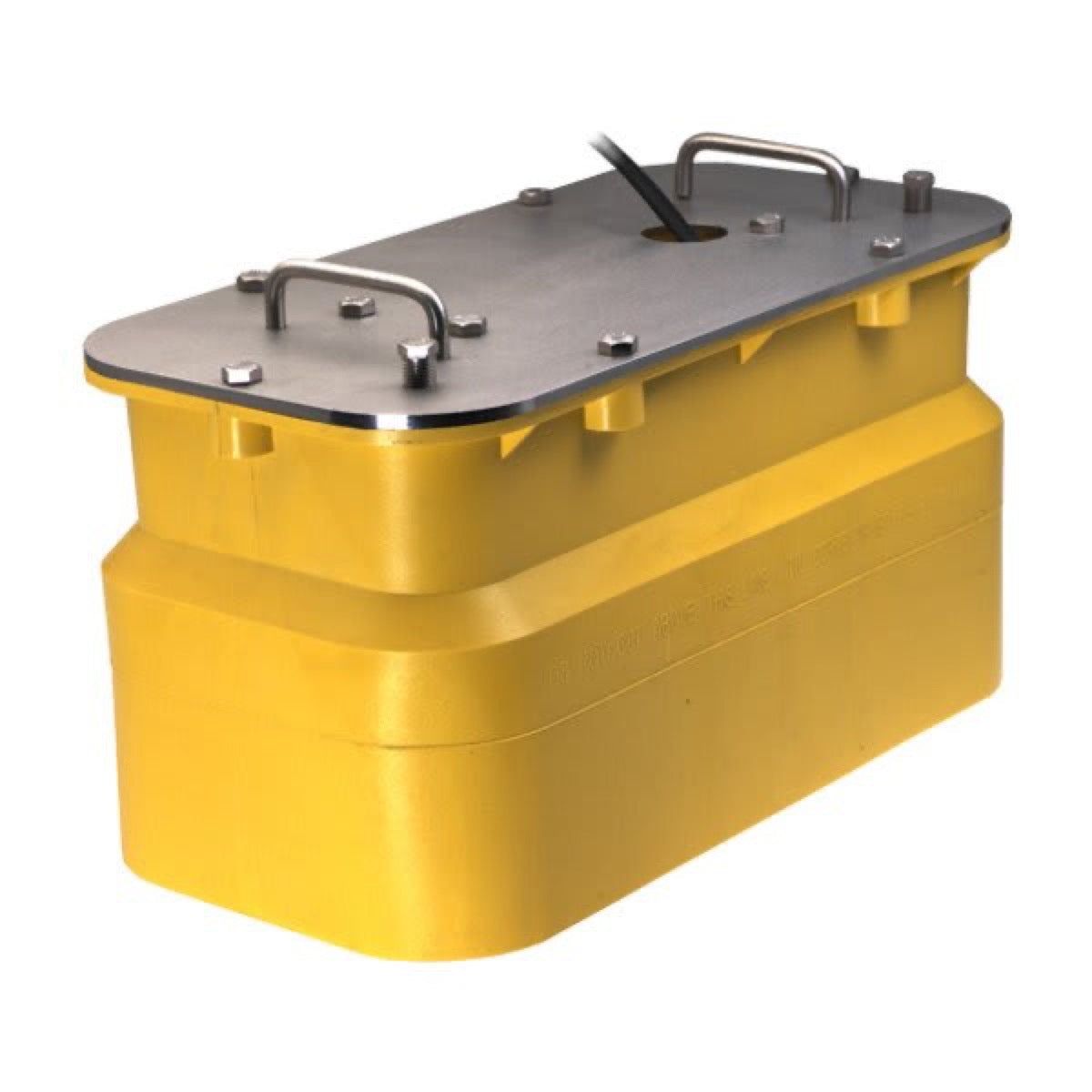

Airmar R111LH - Oliedyp-sonde 2kW CHIRP (38-75kHz / 130-210kHz) + vandtemperatur – (nøgne ledninger)

Garmin Airmar R111LH-ekkoloddet er en CHIRP-transducer på 2 kW med dobbelt frekvensbånd (38-75 kHz / 130-210 kHz) med dybde- og temperaturmåling, designet til montering i oliebad på solide fiberglas-skrog. Det giver målrettet detektion ned til 1829 m (6000 fod) ved lav frekvens og 457 m (1500 fod) ved høj frekvens uden at bore i skroget, hvilket gør det ideelt til dybhavsfiskeri og hurtige både. Modellen leveres med monteringsreservoir i plast, en pakning, fire sekskantede skruer med låsebrætter samt et 15 m kabel med bare ledninger.

PrisFå pro-pris

3.542,00€

3.542,00€ ~~4.519,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Understøttede ekkolodsteknologier	CHIRP
Driftsspænding	Forsynet af ekkolodsmodul
Ekkolodsfrekvenser	38-75, 130-210
Driftstemperatur	-10 til 60
Topydelse	2000.0
Ekkolodstilslutningstype	Blottede ledninger
Kabellængde	10.0
Kompatible skærme	Garmin GSD 26 ekkolodmodul; Garmin GPSMAP multifunktionsdisplayer i 4xxx-, 5xxx-, 6xxx-, 7xxx-, 8xxx-, 74xx- og 76xx-serierne (via GSD 26)
Produktbredde	225
Produkthøjde	231
Produktdybde	436
Bus-kompatibilitet	Ejer (Airmar Xducer ID®)
Trådbundet netværk	Bare ledninger (til ekkolod-modul)
Trådløs forbindelse	Nej
Monteringstype	Oliebad
Certificeringer	CE
Vandtemperaturområde	-10 til 60 °C
Maksimal aflæst dybde	1829.0
Transducermateriale	Plast
Integreret temperatursensor	Ja
Active Area Cm2	144,6
Dækningsvinkel	5-19
Beam Width At 38khz 3db	10 (For-til-bag) / 19 (Bagbord-til-højre)
Beam Width At 75khz 3db	5 (frem-bag) / 10 (bagbord-styrbord)
Beam Width High Frequency 3db	Fra 8° til 4°
CHIRP-højfrekvens	130-210
CHIRP-lavfrekvens	38-75
Deadrise Angle Compatibility	Op til 12° (lang side) / 22° (kort side)
Fiskeritype	Hav
Materiale i hus	Nylon
Hull Material Compatibility	Solid glasfiber
Integreret hastighedssensor	Nej
Q Factor	2,5
Radiating Surface Material	Uretan
Udgivelsesår	2020.0
Tank Liquid Type	Propylenglycol (marint/ikke-giftigt frostvæske til fritidsfartøjer)
Bruger niveau	Ekspert
Garanti	2.0

Detaljeret beskrivelse

Designet til professionelle fiskere og krævende lystsejlere er Airmar R111LH-sonden fra Garmin en dobbeltbånds CHIRP-ekkolod på 2 kW, optimeret til solide fiberglas-skrog. Den leverer dybdemåling og vandtemperatur uden at bore i skroget, takket være montering i oliedyp eller "pocket"-montage.

Avanceret CHIRP-præstation

R111LH opererer på to separate CHIRP-frekvensbånd: et lavfrekvent bånd på 38 til 75 kHz og et højfrekvent bånd på 130 til 210 kHz. Denne udvidede dækning på i alt 117 kHz båndbredde muliggør forbedret måludpegning, præcis bunddifferentiering og klar separation mellem byttedyr og sportsfisk. Med en effekt på 2 kW opnår sonden maksimal dybde på 1829 meter (6000 fod) i lavfrekvens og 457 meter (1500 fod) i højfrekvens. Selvom nogle kilder angiver en generel maksimal dybde på 2438 meter (8000 fod) for 2kW-ekkolod, er de specifikke ydelser per frekvensbånd som angivet ovenfor. Bredden på strålen varierer fra 19° til 10° (styrbord-bagbord) og 10° til 5° (for-til-bag) i lavfrekvens og fra 8° til 4° i højfrekvens, hvilket sikrer tilpasset dækning til forskellige dybder og fiskeforhold.

Montering og kompatibilitet

Denne transducer er specifikt designet til solide fiberglas-skrog og udelukker skrog med kerne (skum eller balsa). Oliedyp-monteringen lettes af en plastiktank, der kan justeres til at kompensere for en skroglæning på op til 22° på tværs og 12° på langs. Denne monteringsmetode er særligt fordelagtig for hurtige både, multihuller eller slæbebåde, da den bevarer skrogets integritet og reducerer hydrodynamisk træk. R111LH er kompatibel med forskellige fremdriftsystemer, herunder indvendige motorer, I/O, udvendige motorer og jetdrev. Leveres med en 15 meter (49 fod) kabel med nøgne ledninger og er klar til integration med kompatible sonar-moduler som Garmin GSD 26, der udnytter Airmars Xducer ID®-teknologi fuldt ud.

Dokumentation

Type	Nom
	Notice d'installation - Guide d'installation sonde Airmar In-Hull 2-3kW CHIRP
	Notice d'installation - Supplément d'installation pour sondes CHIRP Airmar
	Plan technique - Plan technique sonde Airmar R599 / R111
	Reference technique - Spécifications techniques sonde Airmar CHIRP 38-75 / 130-210 kHz
	Brochure technique - Brochure sondes Airmar CHIRP In-Hull
	Kabellayout – Airmar ekkolod
	Kabellayout – Airmar ekkolod

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Airmar R111LH: 2kW CHIRP-løsning uden gennemføring til solide skrog »

Airmar R111LH-ekkoloddet udgør en relevant løsning for fiberglasbåde, hvor ejere ønsker 2 kW CHIRP-detektion uden at kompromittere skrogets strukturelle integritet. Installation i oliebad er en stor fordel, især for højhastighedsfartøjer, hvor modstanden fra en gennemgående sonde kan være en begrænsende faktor, eller for multihuller og slæbebåde, hvor fordelene ved ikke at bore huller er væsentlige.

Denne model udgør et alternativ til gennemgående kraftige ekkolod (f.eks. Airmar R109LH) med enestående installationsfleksibilitet. Det er afgørende, at skroget er i massiv fiberglas uden balsakerner eller skumfyld, da akustisk transmission gennem inhomogene kompositmaterialer vil reducere ydelsen betydeligt. Placeringen skal være fri for turbulens, væk fra propeller og indtag, og i et velventileret område for at undgå overophedning af propylenglykol i tanken, hvilket kan påvirke pålideligheden på lang sigt.

Kabling med bare ledere kræver ekspertintegration med en kompatibel ekkolodsenhed, f.eks. Garmin GSD 26, for at udnytte CHIRP-både lav- og højfrekvente kapaciteter fuldt ud. Selvom den leverer imponerende dybdedetektion (op til 1829 m ved lav frekvens), skal man være opmærksom på en let signaldæmpning sammenlignet med en direkte nedsænket sonde. For mange anvendelser inden for sports- og erhvervsfiskeri på åbent hav opvejes denne ulempe imidlertid af installationsmæssig enkelhed og bevarelsen af skroget.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Airmar R111LH - Oliedyp-sonde 2kW CHIRP (38-75kHz / 130-210kHz) + vandtemperatur – (nøgne ledninger)

3.542,00€

3.542,00€ ~~4.519,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er de vigtigste egenskaber ved ekkoloddet Airmar R111LH?

Airmar R111LH-ekkoloddet er en CHIRP-dobbeltbåndstransducer på 2 kW, designet til dybdemåling og vandtemperatur. Den opererer på lave frekvenser fra 38 til 75 kHz og høje frekvenser fra 130 til 210 kHz, hvilket giver en samlet båndbredde på 117 kHz. Installation foretages enten i oliebad eller som "pocket"-montage. Den er optimeret til faste fiberglas-skrog.

Hvilke CHIRP-frekvenser anvender ekkoloddet Airmar R111LH?

Ekkoloddet Airmar R111LH anvender to separate CHIRP-frekvensområder:

Et lavfrekvent område på 38 til 75 kHz.Et højfrekvent område på 130 til 210 kHz.Dette samlede dækning giver en båndbredde på 117 kHz.

Kan Airmar R111LH-ekkoloddet måle vandtemperaturen?

Ja, Airmar R111LH-ekkoloddet er udstyret til at detektere vandtemperaturen ud over dybden.

Hvad er den maksimale detektionsdybde for ekkoloddet R111LH?

Ekkoloddet R111LH kan nå følgende maksimale dybder:

1829 meter (6000 fod) ved lav frekvens (38–75 kHz).

457 meter (1500 fod) ved høj frekvens (130–210 kHz).

Hvad er CHIRP dobbeltbånd, og hvilke fordele giver det for dette ekkolod?

CHIRP dobbeltbånd betyder, at ekkoloddet opererer med to separate frekvensområder (lav og høj) samtidigt eller alternativt. For R111LH giver denne udvidede dækning på 117 kHz båndbredde en forbedret måldetektion, en mere præcis bunddiskrimination og en klar adskillelse mellem byttefisk og sportsfisk.

Hvad er strålebredden for ekkoloddet Airmar R111LH?

Strålebredden for ekkoloddet Airmar R111LH varierer afhængigt af frekvensen:

Ved lav frekvens (38–75 kHz): fra 19° til 10° (bagbord–styrbord) og fra 10° til 5° (foran–bag).
Ved høj frekvens (130–210 kHz): fra 8° til 4°.

Er Airmar R111LH ekkoloddet egnet til at detektere agnfisk og sportsfisk?

Ja, takket være den avancerede CHIRP-funktion og det brede frekvensbånd giver Airmar R111LH-ekkoloddet en fremragende diskrimination af bunden og en klar adskillelse mellem agnfisk og sportsfisk.

Hvilken type skrog er kompatibelt med installationen af ekkoloddet Airmar R111LH?

Ekkoloddet Airmar R111LH er udelukkende designet til faste fiberglas-skrog. Det kan ikke transmittere effektivt gennem materialer som skum eller balsatræ.

Hvordan installeres Airmar R111LH-ekkoloddet på båden?

Airmar R111LH-ekkoloddet er designet til installation af typen "in-hull" (inde i skroget), specifikt i oliebad eller "pocket"-montage. Ved oliebadsmontering placeres det i en tank fyldt med propylenglycol, som er fastgjort inde i skroget.

Er det nødvendigt at bore gennem skroget for at installere ekkolodssonden R111LH i oliebad?

Nej, installation af Airmar R111LH i oliebad (in-hull) kræver ikke boring gennem skroget. Den monteres indvendigt i skroget i en tank fyldt med væske.

Hvilke forholdsregler skal man tage, når man vælger placeringen af ekkolodets installation?

Når du vælger placering, skal du sikre dig, at:

Skroget i fiberglas er solidt (uden luftbobler eller udborede materialer).Området under ekkoloddet er konstant i kontakt med vandet.Vandstrømmen under skroget er så jævn som muligt med et minimum af bobler og turbulens.Ekkoloddet stråle vil ikke blive blokeret af kølen eller propellerakslerne.Placeringen er langt væk fra interferenskilder (propeller, andre maskiner, andre ekkolod, kabler).Området er køligt og godt ventileret, langt fra motorrummet for at undgå overophedning af væsken.

Hvilken væske skal anvendes til oliebadet i Airmar R111LH-ekkoloddet?

Til oliebadet anbefales det at bruge propylenglycol. Det er en ikke-toksisk frostvæske/kølevæske, der er egnet til marine applikationer og fritidsbiler (RV).

Hvad er den maksimale tilladte deadrise-vinkel for montering af Airmar R111LH-ekkoloddet?

Den maksimalt tilladte deadrise-vinkel for montering af Airmar R111LH-ekkoloddet er 12° på den lange side af tanken og 22° på den korte side af tanken.

Hvilke materialer anbefales til fastgørelse af ekkolodets tank til skroget?

Til fastgørelse af ekkolodets tank til skroget anbefales følgende forbindelsesmaterialer: glasfiberforstærket epoxy (fx Bondo 401 eller West Marine #1937762), Marine-Tex epoxykit eller 3M™ Marine 5200 klæbemiddel/kit.

Kan Airmar R111LH-ekkoloddet overophede, hvis det ikke er installeret korrekt?

Ja, CHIRP-sonder som R111LH genererer mere varme end traditionelle transducerer. En forkert installation, fx i et varmt område som motorrummet, eller hvis transduceren ikke er fuldstændigt nedsænket i væske, kan medføre overophedning og fejl på sonden. Væskens temperatur i tanken må ikke overstige 60°C (140°F).

Er Airmar R111LH ekkolodets kabel forhåndsforbundet, eller er det blot ledere uden stik?

Airmar R111LH ekkolod leveres med ledere uden stik. Det betyder, at det ikke har nogen forudinstalleret stikforbindelse og kræver korrekt kabling og termineringsarbejde for at blive tilsluttet dit udstyr.

Er denne sonde anbefalet til hurtiggående både?

Ja, Airmar R111LH-sonden er anbefalet til hurtiggående både, forudsat at den monteres et sted, hvor vandstrømmen under skroget er så glat som muligt, med et minimum af bobler og turbulens.
