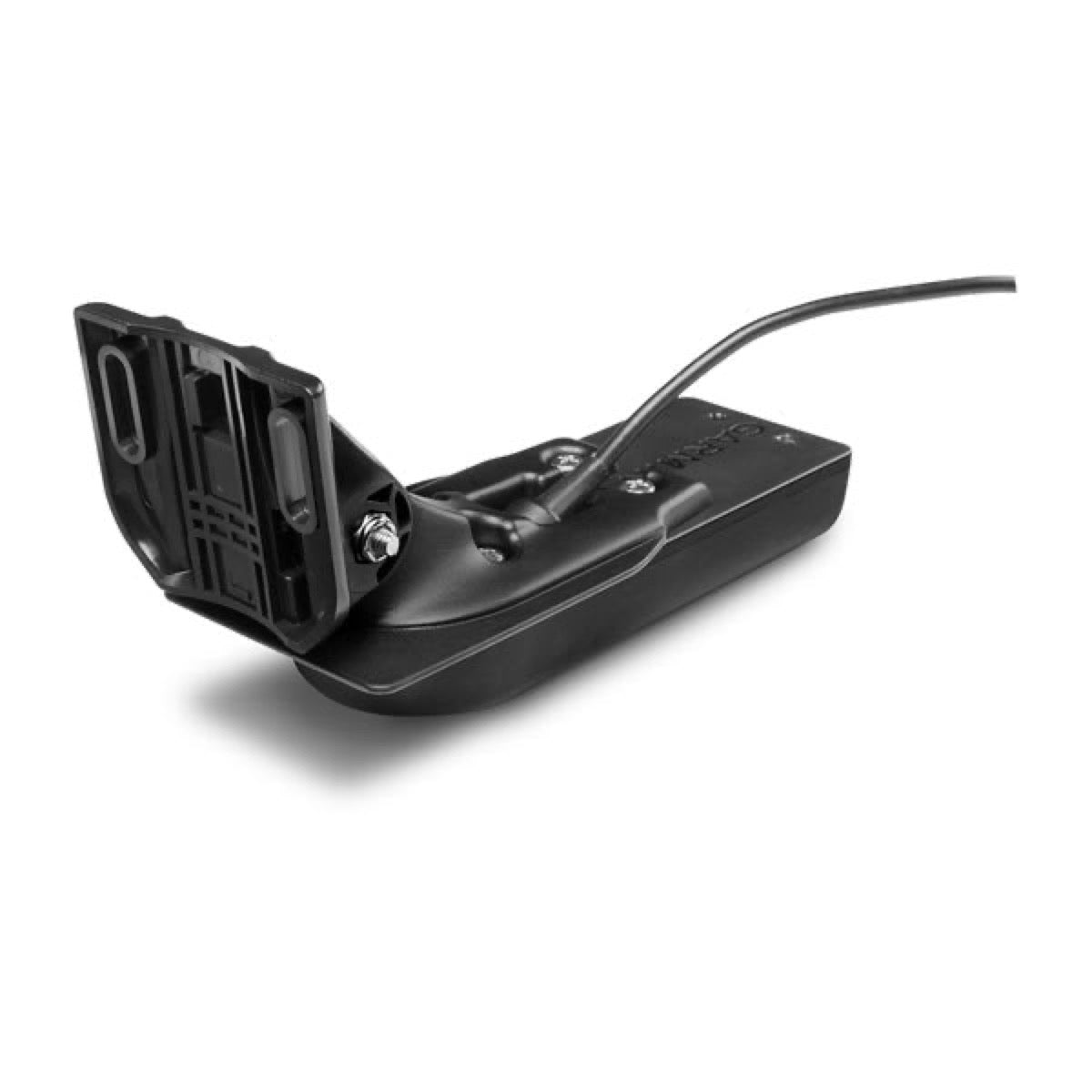

Sonde Garmin GT52HW-TM en plastique, pour montage sur tableau arrière ou moteur électrique, CHIRP large et haute (150-240 kHz, 250 W)/CHIRP ClearVü et CHIRP SideVü (455/800 kHz, 500 W, 12 broches) - Garmin

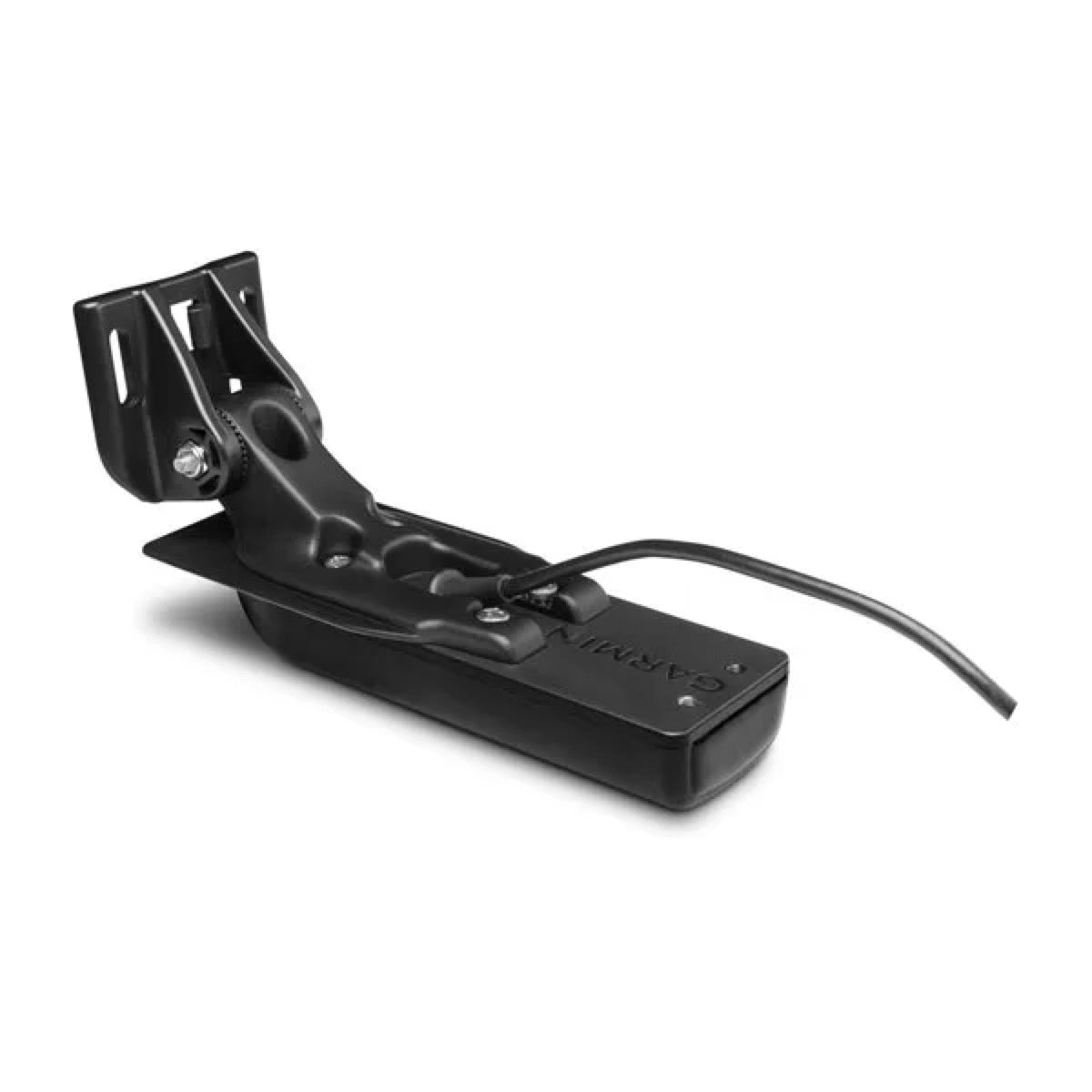

Sonde GT52HW-TM - tableau arrière CHIRP/ClearVü/SideVü - visuel officiel Garmin 2

Sonde GT52HW-TM - tableau arrière CHIRP/ClearVü/SideVü - visuel officiel Garmin 3

Sonde GT52HW-TM - tableau arrière CHIRP/ClearVü/SideVü - visuel officiel Garmin 4

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Gemmer 21%

Garmin

010-12405-00

Ekkolod GT52HW-TM - bagbordsmonteret CHIRP/ClearVü/SideVü

Garmin GT52HW-TM er en 12-benet multifrekvens CHIRP bredbånds- og højfrekvens (150-240 kHz, 250 W) transducer, der også integrerer CHIRP ClearVü- og SideVü-teknologier (455/800 kHz, 350 W). Ideel til ferskvandsfiskere, giver den detaljerede billeder af fisk og undervandsstrukturer. Modellen er designet til fleksibel montering på agterskot eller el-motor. Medfølger: GT52HW-TM-sonde, agterskotsbeslag, el-motorbeslag, monteringsmateriale og dokumentation.

PrisFå pro-pris

289,93€

289,93€ ~~369,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Understøttede ekkolodsteknologier	Traditionel CHIRP, ClearVü, SideVü
Driftsspænding	12 V
Ekkolodsfrekvenser	150-240, 455, 800
Topydelse	500.0
Maksimal aflæst dybde	244.0
Transducermateriale	Plast
Ekkolodstilslutningstype	12-ben
Kabellængde	6.1
Integreret temperatursensor	Ja
Kompatible skærme	Garmin EchoMap, GPSMAP, Striker
IP-klassificering	IPX7
Bus-kompatibilitet	Garmin-ejer (12-benet)
Trådbundet netværk	Garmin-ejer (12-benet)
Trådløs forbindelse	Nej
Monteringstype	Bagbord, el-motor
Certificeringer	CE
Dækningsvinkel	24°-16° (Traditionel), 2,0°x50° (ClearVü/SideVü 455 kHz), 1,0°x30° (ClearVü/SideVü 800 kHz)
CHIRP-højfrekvens	455/800
CHIRP-lavfrekvens	150-240
Kompatibel model	Garmin EchoMap, GPSMAP, Striker
Fiskeritype	sø, flod
Hull Material Compatibility	Glasfiber,Aluminium,Træ,Stål
Installation Expertise Required	Kvalificeret maritim installatør
Krævede installationsværktøjer	Skruetrækker (Phillips),Boremaskine,Bor,Maskeringstape,Marinemastik,Vandtæt tape
Integreret hastighedssensor	Nej
Monteringsskruer inkluderet	Ja
Mounting Location Avoidance	Nær propellen, bag spantene, forstærkningerne, samlingerne, vandindtagene eller -udløbene, eller enhver kilde til turbulens/luftbobler
Monteringsmal inkluderet	Ja
Optimal Speed Mph	34
Udgivelsesår	2017.0
Transducer Operation Condition	Kræver konstant kontakt med vandet
Vessel Type Restriction	Sejlbåd
Vulnerability Type	Ydre skader forårsaget af trailer eller undervandsforhindringer

Detaljeret beskrivelse

Udviklet til ferskvandsfiskere er Garmin GT52HW-TM et alsidigt 12-pins ekkolod, der tilbyder traditionelt CHIRP-sonar samt ClearVü- og SideVü-teknologier. Det udmærker sig som en integreret løsning til undersøisk udforskning og fiskedetektion sammenlignet med enkeltfrekvensmodeller på grund af dets righoldige informationsmængde. GT52HW-TM er kompatibel med montering på bagbordsmontering eller elmotorer, hvilket giver fleksibilitet for mindre og mellemstore fartøjer.

Detaljerede sonarpræstationer

Garmin GT52HW-TMs kerne er dens flerfrekvente CHIRP-teknologi. Det traditionelle sonar anvender et bredt og højt frekvensområde på 150 til 240 kHz med en effekt på 250 W, hvilket muliggør klare ekkoer og målseparation op til 244 meter (800 fod). Til strukturvisualisering opererer ClearVü- og SideVü-teknologierne med frekvenser på 455 kHz (425-485 kHz) og 800 kHz (790-850 kHz), hver med en effekt på 350 W. Dette giver detaljerede billeder af bund og sidestrukturer ned til 152 meters (500 fod) dybde. GT52HW-TM adskiller sig dermed fra Garmin-sonderne i GT20/GT22-serien, der ofte tilbyder smallere frekvensområder eller lavere effekt til scanning, hvilket gør den mere effektiv til struktur- og fiskedetektion i lavt til mellemdybt vand.

Alsidighed og integration

Med en traditionel strålebredde på 24°-16° og scanningstråler på 2,0°x50° ved 455 kHz og 1,0°x30° ved 800 kHz leverer Garmin GT52HW-TM skarpe billeder og præcis definition af fiskebuer samt undersøiske strukturer. Dens 6,1 meter lange kabel letter installationen på de fleste både. Den integrerer også dybde- og temperatursensorer, hvilket konsoliderer de essentielle data for fiskeren. Dens kompatibilitet med bagbordsvinkler fra 0° til 70° gør den tilpasningsdygtig til en bred vifte af skrog. Sammenlignet med mere specialiserede transducerer som gennemgangssonder til store sejlbåde eller høj-effekts CHIRP-enheder til dybhavsfiskeri tilbyder GT52HW-TM en komplet og tilgængelig løsning til kyst- og søfiskeri.

Dokumentation

Type	Nom
	Gabarit de montage - Gabarit de montage pour sonde Garmin GT52HW-TM
	Manuel utilisateur - Guide de placement des sondes Garmin
	Notice d'installation - Sonde GT52HW-TM : Installation tableau arrière/moteur électrique

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Teknisk analyse af Garmin GT52HW-TM ekkolod: CHIRP-multifrekvens for ferskvand »

Garmin GT52HW-TM-ekkoloddet udgør et fremragende valg for lystsejlere og fiskere på ferskvand, der søger en integreret og effektiv løsning. Dets primære styrke ligger i kombinationen af tre CHIRP-sonarteknologier: det traditionelle brede og højfrekvente signal til fiskeopsporing samt ClearVü/SideVü til detaljeret afbildning af strukturer og bundforhold. Denne alsidighed er særligt nyttig til at identificere fiskehold og undervandsreliefændringer.

Med hensyn til installation er GT52HW-TM designet til montering på agterskib eller el-motor, hvilket gør det tilgængeligt for gør-det-selv-installation på de fleste mindre fartøjer, fra joller til små semi-rigide både, uden behov for kompliceret gennemboring af skroget som ved gennemgående ekkolod. Fleksibiliteten ved montering på el-motor er en mærkbar fordel for trolling-fiskere eller dem, der anvender hjælpemotorer, idet det muliggør præcis orientering og konstant ydelse ved lav hastighed. Det er afgørende at sikre en optimal placering, væk fra turbulens skabt af propellen eller andre skrogsappendager, for at garantere maksimal signalydelse.

Sammenlignet med andre Garmin-ekkolod er GT52HW-TM placeret som en meget effektiv mellemklasse-løsning til ferskvand. Den tilbyder en klar fordel med hensyn til billeddetaljer i forhold til traditionelle bifrekvente ekkolod (f.eks. 50/200 kHz) og bedre dækning end ekkolod udelukkende dedikeret til ClearVü. Den er imidlertid ikke designet til ekstreme dybder eller havmiljøer, hvor der ville være behov for højere effekt CHIRP-transducere og andre frekvenser (f.eks. medium eller lav CHIRP). Til brug i ferskvand eller lavvandede kystområder er dens ydeevne/pris-forhold særligt relevant og giver en komplet visning uden meromkostningerne ved mere specialiserede løsninger som Panoptix LiveScope, der retter sig mod specifikke anvendelser som realtidsvisualisering.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Ekkolod GT52HW-TM - bagbordsmonteret CHIRP/ClearVü/SideVü

289,93€

289,93€ ~~369,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilke sonar-teknologier er integreret i Garmin GT52HW-TM-ekkoloddet?

Garmin GT52HW-TM-ekkoloddet integrerer tre hovedsonarteknologier:

Traditionelt CHIRP-ekkolod med høj og bred dækning.CHIRP ClearVü-ekkolod til detaljeret afbildning af strukturer under båden.CHIRP SideVü-ekkolod til sidevisning af strukturer og fisk.

Hvilke frekvenser anvender den traditionelle CHIRP-ekkolod fra denne sonde?

Den traditionelle CHIRP-ekkolod fra GT52HW-TM-sonden fungerer med en bred og høj frekvensrækkevidde på 150 til 240 kHz.

Hvad er den traditionelle CHIRP-ekkolods sendestyrke?

Den traditionelle CHIRP-ekkolods sendestyrke er 250 W.

Hvilke frekvenser anvendes af ekkoloddene ClearVü og SideVü?

Ekkoloddene ClearVü og SideVü anvender frekvenserne 455 kHz (område 425-485 kHz) og 800 kHz (område 790-850 kHz).

Hvad er transmissionsstyrken for ClearVü- og SideVü-ekkoloddene?

Hver teknologi, ClearVü og SideVü, har en transmissionsstyrke på 350 W.

Hvad er den maksimale detektionsdybde for det traditionelle CHIRP-ekkolod?

Det traditionelle CHIRP-ekkolod kan detektere mål ned til en maksimal dybde på 244 meter (800 fod).

Hvor dybt kan ClearVü- og SideVü-ekkolod operere?

ClearVü- og SideVü-ekkolod kan levere detaljeret billeddannelse ned til en dybde på 152 meter (500 fod).

Er dette ekkolod specifikt designet til en bestemt type vand (ferskvand eller saltvand)?

Ja, Garmin GT52HW-TM-ekkoloddet er primært designet til fiskeri i ferskvand.

Hvilken type stik har ekkoloddet GT52HW-TM?

Ekkoloddet er udstyret med en 12-benet stikforbindelse.

Hvilket materiale er Garmin GT52HW-TM-ekkoloddet fremstillet af?

Ekkoloddet er fremstillet i plastik og er velegnet til montering på agterskib eller el-motor.

Med hvilke Garmin-enheder er ekkoloddet GT52HW-TM kompatibelt?

Ekkoloddet er kompatibelt med Garmin-kombiner (kortplottere eller ekkolod) med en 12-benet stikforbindelse, der understøtter CHIRP-, ClearVü- og SideVü-sonarteknologier.

Hvilke monteringsmuligheder findes der for dette ekkolod?

Ekkoloddet kan monteres på to hovedmåder: på sejlbådens agterskib eller på en elmotor.

Hvilke vigtige overvejelser skal man gøre sig ved placering af ekkolodets transducer på agterskæringen?

For optimal funktion skal transduceren monteres:

Parallel med vandlinjen.Mindst 38 cm (15 tommer) fra propellen.Uden for turbulensområder (f.eks. strømningsplader, indtag og lignende).På styrbords side, hvis propellen drejer med uret, eller bagbords side, hvis den drejer mod uret.

Hvordan føres ekkolodskablet for at undgå interferens?

Ekkolodskablet skal føres væk fra tændingskabler, batterier, kabler til el-motor og højspændingskabler (radar, lydanlæg, autopilotpumpe) for at minimere elektromagnetisk interferens.

Skal der bruges en skabelon til montering på bagbord?

Ja, det anbefales stærkt at anvende den medfølgende monteringsskabelon for at sikre præcis boring og undgå fejlplacerede udskæringer.

Må man klippe ekkolodskablet over for at lette installationen eller føringen?

Nej, det er strengt forbudt at klippe ekkolodskablet over, da det vil annullere produktets garanti.

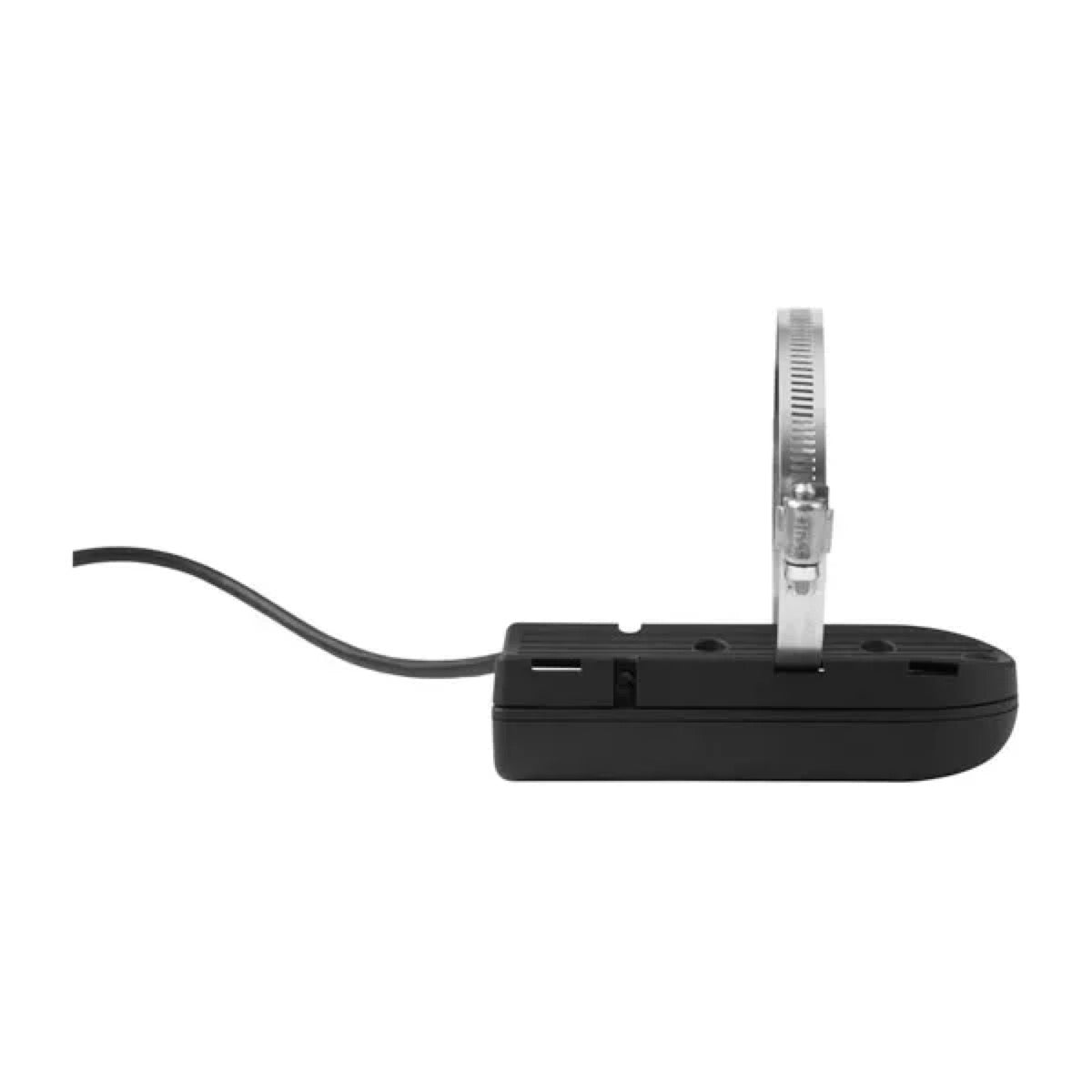

Hvordan monteres ekkolodssonden på en elektrisk motor?

Sonden monteres på motorhuset ved hjælp af klemmer, der føres ind i sporene på holderen. Kablet skal føres ind i holderen og sikres med vandtæt tape langs motorakslen.

Hvad gør man, hvis ekkoloddet skaber for meget sprøjt efter installationen?

Hvis ekkoloddet producerer for mange sprøjt, bør du genoverveje monteringsforholdene og justere dets position og dybde for at fjerne dette fænomen.

Er der behov for en softwareopdatering efter installation af ekkoloddet?

Ja, det er nødvendigt at opdatere softwaren på Garmin-kombiinstrumentet (kortplotteren) efter installation af ekkoloddet for at sikre kompatibilitet og optimal ydeevne.
