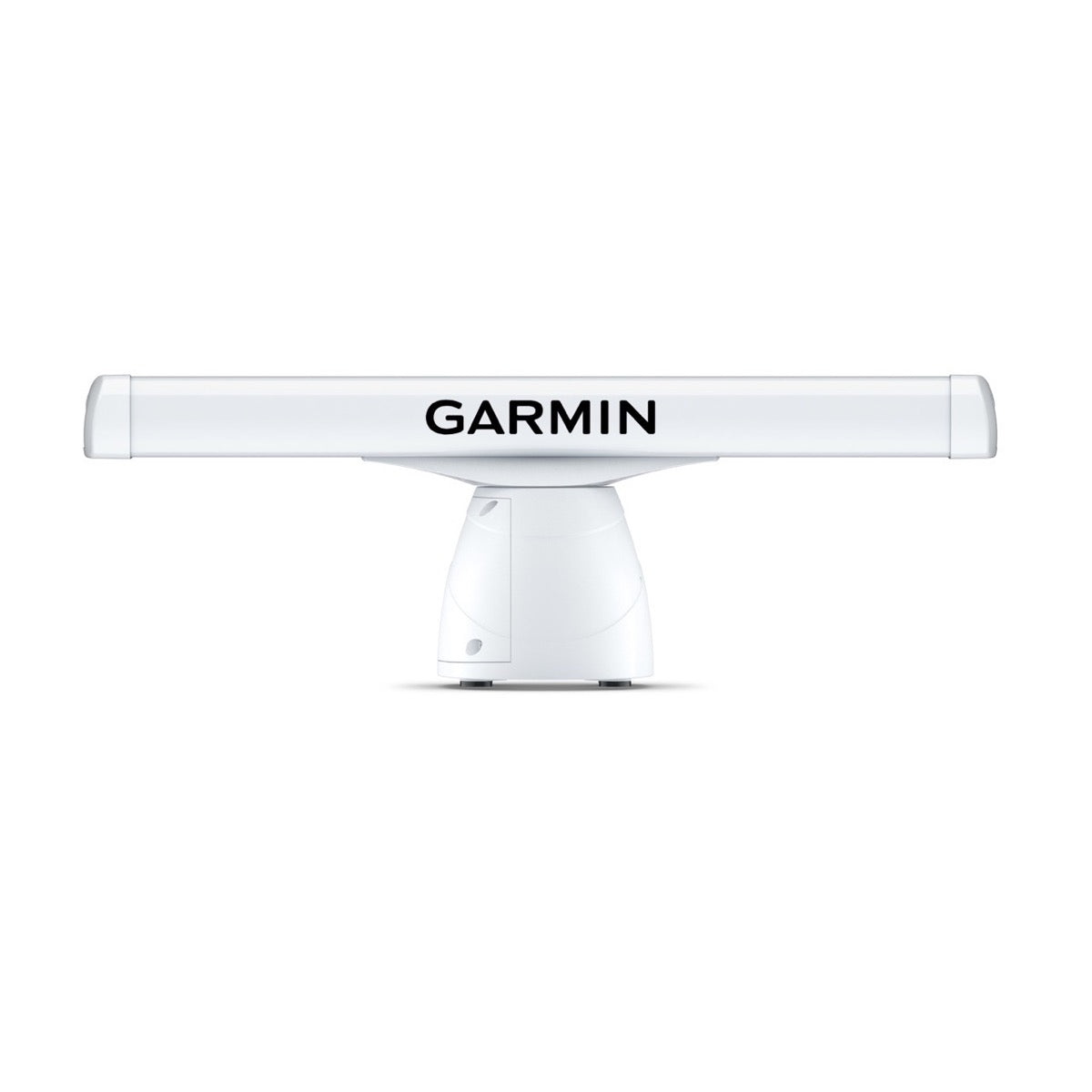

Garmin GMR xHD3 4' radaranlæg

Ja, det er nødvendigt at jorde radarenheden til GMR xHD3 4' radarantennen.

Til dette skal du bruge en kobbertråd på 3,31 mm² (12 AWG) (medfølger ikke). Denne tråd skal forbindes til en nautisk jordforbindelse på båden. Det er vigtigt at bemærke, at denne forbindelse til jorden skal ske til den nautiske jord og ikke til batteriets negative pol.

Til den fysiske installation af radarsensoren skal du bruge følgende værktøj:

En stjerneskruetrækker nr. 2. En 5 mm og en 6 mm unbrakonøgle. En boremaskine og et 15,0 mm bor (19/32 tommer) til monteringshullerne. Et 32 mm bor (1 1/4 tommer), hvis kablerne skal føres igennem monteringsfladen. En 17 mm (21/32 tommer) skruenøgle og et momentnøgle. En 3,31 mm² (12 AWG) kobberledning til jordforbindelse af radarenheden. Marin fugemasse.

Ja, installation af radarantennen af en ukyndig person eller forkert håndtering kan have en betydelig indvirkning på produktets garanti.

Åbning af apparatet af andre end en autoriseret Garmin-service-tekniker vil annullere produktets garanti. Tilsvarende vil ikke at installere apparatet i overensstemmelse med de medfølgende instruktioner, herunder korrekt brug af sikringer eller fjernelse af online sikringsholderen, annullere produktets garanti. For optimal ydeevne og for at undgå potentielle personskader eller skader på apparatet eller skibet anbefales installation udført af en kvalificeret maritim installatør.

Ja, Garmin GMR xHD3 4' radarantennen er designet til at integrere problemfrit med eksisterende navigationssystemer.

Den er kompatibel med Garmin BlueNet™ og Garmin Marine Network. Denne kompatibilitet sikrer en jævn visning og kontrol fra kompatible Garmin multifunktionsskærme, hvilket muliggør en harmonisk integration i dit skibs Garmin-økosystem.

Flere vigtige sikkerhedsforanstaltninger skal overholdes ved installation og brug af GMR xHD3 4' radarantenne:

Radaren udsender elektromagnetisk energi. For at undgå personskade skal radaren installeres uden for rækkevidde af personer, med det lodrette strålefelt over hovedhøjde.Før radaren tændes, skal alt personale være fjernet fra radarstrålens bane. Kig aldrig direkte på antennen på kort afstand, når radaren sender, da øjnene er den mest følsomme del af kroppen over for elektromagnetisk energi.Enheden må kun anvendes som navigationshjælpemiddel. Enhver brug, der kræver nøjagtig måling eller retning, afstand, position eller topografi, kan medføre personskade eller skade på skibet.Ved boring eller skæring skal der altid bæres beskyttelsesbriller, høreværn og støvmaske for at undgå personskade.Kontroller altid, hvad der befinder sig på den anden side af overfladen, før boring eller skæring for at undgå skade på skibet.

Til installation af GMR xHD3 4' radarantennen skal du bruge følgende værktøjer:

En fladskruetrækker størrelse 2En 5 mm unbrakonøgleEn boremaskine med 15,0 mm bor (19/32 tommer)En 17 mm (21/32 tommer) skruenøgle og et momentnøgleEt 3,31 mm² (12 AWG) kobberledning til jordforbindelse af radarens hus (og spændingsomformeren, hvis relevant)Marinemastik

Ved valg af monteringssted skal følgende punkter tages i betragtning:

Radaren skal monteres uden for rækkevidde af personer, med radarstrålens lodrette bredde over hovedhøjde. Den skal monteres højt over skibets køllinje med minimal obstruktion af radarstrålen. Monteringsfladen skal være plan, parallel med skibets vandlinje og tilstrækkelig robust. Monteringsstedet skal muliggøre forbindelse til strømforsyning, nautisk jord og netværk. Radarstrålen udbreder sig lodret med 11,5° over og 11,5° under det udstrålende element. Der kan anvendes afstandsstykker til justering af vinklen. Radaren skal holdes væk fra varmekilder (skorstene, lys) og monteres i et andet niveau end mastens stag og tværstivere. Den skal placeres i tilstrækkelig afstand fra magnetiske kompasser (se produktets specifikationer for sikkerhedsafstand). Anden elektronisk udstyr og kabler skal være mere end 2 m (6,5 fod) fra radarstrålens bane. GPS-antenner skal enten være over eller under radarstrålens bane. Radaren skal være mindst 1 m (40 tommer) fra al transmissionsudstyr og kabler, der bærer radiosignaler (VHF-radioer, kabler, antenner). Den skal være mindst 2 m (6,5 fod) fra HF-radioer (båndsidefrekvens).

For at forberede monteringsfladen:

Fastgør den medfølgende monteringsmal på fladen langs længdeaksen (baug-stævn), som vist på malen.Bor monteringshullerne med en 15 mm bore (19/32 tommer).Hvis du skal føre strøm- og netværkskablerne gennem monteringsfladen, vælg en placering langs den centrale kanal vist på malen, bor et gennemføringhul på 32 mm (1 1/4 tommer) og træk kablerne igennem (valgfrit).Fjern monteringsmalen fra fladen.

For at fastgøre radaren sikkert til monteringsfladen uden at beskadige den skal sekskantmøtrikkerne spændes til 14,7 N-m (11 lbf-ft).

Brug en momentnøgle til at stramme skruerne til 0,81 kgf-m (70 lbf-in eller 5,83 lbf-ft) for at fastgøre antennen uden at beskadige den.

Ved installation af kabler er det vigtigt at overholde følgende forholdsregler:

Et hul på 32 mm (1 1/4 tomme) i diameter kan være nødvendigt for kabelføringen; påfør maritim fugemasse efter kablerne er på plads for at sikre tæthed.

Jordkablet er ikke inkluderet og skal forbindes til en nautisk jordforbindelse, ikke til batteriets negative pol.

Brug passende kabelbindere, fæstninger og fugemasse til at sikre kablet langs ruten og gennem skotter eller dæk.

Undgå at føre kablerne nær bevægelige genstande, kilder med høj varme eller gennem døre og bundluger.

Før ikke netværkskabler og strømkabler parallelt med andre kabler (radioantennekabler, strømkabler) for at undgå interferens. Hvis dette ikke er muligt, skal kablerne være skærmede.

Installer strømkablet så tæt på batterikilden som muligt. Hvis en forlængelse er nødvendig, skal der anvendes den korrekte ledningsstørrelse.

Hvis din model leveres med en spændingsomformer, følg disse trin:

Spændingsomformeren kræver en indgangsspænding på 10 til 32 V DC og skal installeres så tæt som muligt på strømkilden. Før strømkablet frem til radaren og spændingsomformeren. Brug krympeforbindelser og varmekrympeslanger til at forbinde strømkablet til spændingsomformeren. Radarkablet indeholder en 15 A sikring, som ikke må fjernes.

Tilslut spændingsomformeren til bådens batteri via den medfølgende 30 A sikring. Begge sikringer (15 A og 30 A) skal være monteret for, at radaren fungerer korrekt.

Tilslut strømkablet til radaren via POWER-porten.

Advarsel: Brug ikke gamle Garmin-spændingsomformere eller tredjepartsomformere. Brug af en anden omformer end den medfølgende eller en korrekt Garmin-omformer kan beskadige radaren eller forhindre den i at tænde.

Ja, nogle radarmodeller kræver ikke en spændingsomformer og leveres ikke med én. I dette tilfælde kan du tilslutte strømkablet direkte til bådens batteri (11 til 32 V DC).

Hvis din radar imidlertid er leveret med en spændingsomformer, skal du installere den med omformeren for at radaren fungerer korrekt.

Advarsel: Når du tilslutter strømkablet, må du ikke fjerne den inline sikringsholder. Den korrekte 15 A sikring skal være monteret for at undgå personskade eller skade på produktet.

Radarantegnet GMR xHD3 4' er kompatibelt med Garmin BlueNet™- og Garmin Marine Network-netværk.

Nej, det er afgørende, at du ikke genbruger gamle Garmin spændingsomformere fra tidligere radarmodeller, eller bruger tredjeparts spændingsomformere. Brug af enhver anden omformer end den, der følger med radaren, eller en korrekt omformer købt hos Garmin eller en autoriseret Garmin-forhandler, kan beskadige radaren eller forhindre, at den tænder.

Radarstrålen fra GMR xHD3 4'-antennen spredes vertikalt med 11,5° over og 11,5° under radarens udstrålende element.

Nej, denne enhed indeholder ingen dele, der kan repareres af brugeren. Den må kun åbnes af en autoriseret Garmin-service-tekniker. Enhver skade som følge af åbning af enheden af en person, der ikke er en autoriseret Garmin-service-tekniker, er ikke dækket af Garmin-garantien.

Denne radarantenne må udelukkende anvendes som navigationshjælpemiddel. Brug af apparatet til formål, der kræver nøjagtig måling eller retning, afstand, position eller topografi, kan medføre personskade eller skade på fartøjet.

Garantien kan blive annulleret af følgende handlinger:

Tilslutning af strømkablet uden den korrekte sikring påsat.Åbning af apparatet af andre end en Garmin-godkendt servicetekniker.

Ja, det er nødvendigt at jorde radarantennen. Jordkablet, som ikke er inkluderet, skal forbindes til en nautisk jord og ikke til batteriets negative pol.
