Garmin

010-02091-00

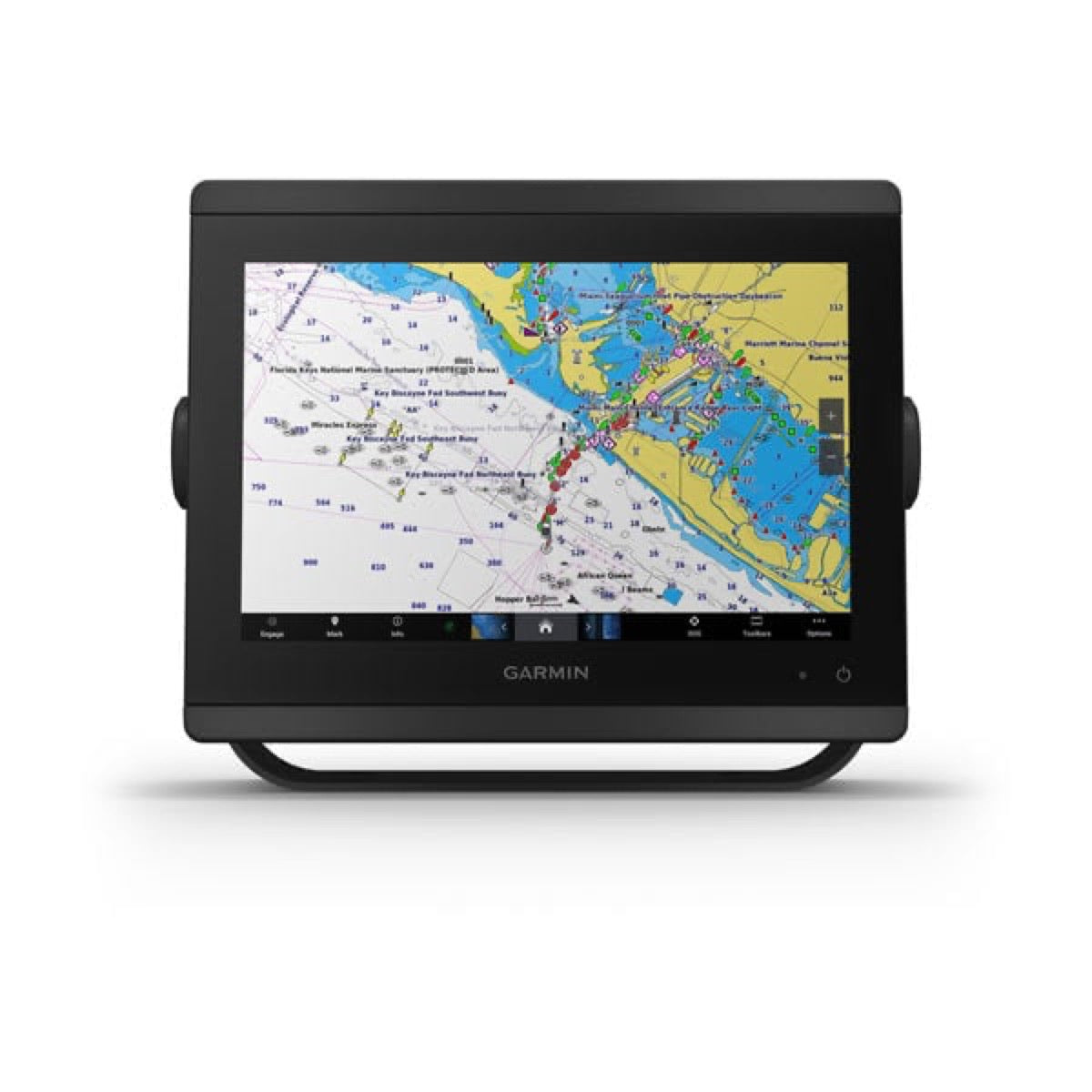

GPSMAP® 8410 - 10" kortplotter med verdensomspændende kort

Garmin GPSMAP® 8410 er en multifunktions kortplotter med 10 tommer skærm fra 8400-serien, leveret med et globalt kortgrundlag. Den understøtter NMEA 0183 (4 porte), NMEA 2000, Wi-Fi, Bluetooth, HDMI, BNC-kompositvideo og Garmin Marine Network, med en IPX7-beskyttelsesklasse og 10–35 Vdc strømforsyning. Leveres med: indbygningsmonteringsmal, ferritkerner, strøm-/datakabling — ingen avanceret kortlægning eller ekkolod inkluderet.

PrisFå pro-pris

2.237,30€

2.237,30€ ~~2.939,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Trådløs forbindelse	Wi-Fi, Bluetooth, ANT
IP-klassificering	IPX7
Produkthøjde	250
Produktbredde	210.8
Produktdybde	176.7
Monteringstype	Indbygget
Waypointkapacitet	5000
Intern lagerplads	8
Anbefalet sikringsstørrelse	10
Intern RAM-hukommelse	2
Type af ekstern lagring	SD-kort
Driftstemperatur	-15 til 55
Ruttekapacitet	100
Maksimalt strømforbrug	60
Antal spor	50000
Driftsspænding	10-35
Typisk elektrisk forbrug	30
NMEA 2000-lastækvivalens (LEN)	2
Bus-kompatibilitet	NMEA 2000,NMEA 0183,J1939
Trådbundet netværk	Garmin Marine Network,Ethernet,USB,HDMI
Kompassikkerhedsafstand	30
Certificeringer	CE,FCC Part 15 Klasse B,ISED Canada,WEEE,RoHS,REACH
Skæringsstørrelse	188,6 x 250
Skærmopløsning	1280 x 720
Skærmtype	WVGA LCD
Skærmlysstyrke	1200
Skærmstørrelse	10
Touchskærm	Ja
Betragtningsvinkel	85/85/85/85
Trådfast indgang	BNC, HDMI, kompositvideo, NMEA 2000, NMEA 0183, USB
Radar-kompatibilitet	Ja
Kompatibel kartografi	BlueChart g3, LakeVü g3, Garmin Navionics+
Pakkens indhold	GPSMAP 8410, strømkabel, monteringskit, ferritkerner, dokumentation
Tilgængelige alarmer	Anker, Ankomst, Drift, Lavt vand, Strømsvigt, GPS-signaltab, Storm, AIS-advarsel
Camera Scene Modes	Nat, Nat ved kaj, Dag, Mand over bord
Kompassikkerhedsafstand (cm)	30
Installationsskæringsstørrelse	188,6 x 250
Skærmopløsning (pixels)	1280 x 720
Harmonized System Code	8526912000
Heading Sensor Data Axes	9 akser (hældning, pitch, rul)
Infrared Color Schemes	Flere farveskemaer
Infrared Polarity Settings	Indstilling af polaritet (varm/kold)
NMEA 2000 længde	2
Drifttemperaturområde	-15 til 55
Driftsspændingsområde	10-35
Maksimalt strømforbrug	60
Typisk elektrisk forbrug	30
Type af strømkilde	DC, PoE
Preloaded Charts	Verdenskort
Produktserie	GPSMAP 8400/8600
Produktets nettovægt	6.12
Anbefalet sikringsstørrelse	10
Skærmlysstyrke (cd/m²)	1200
Sporingsmetode	Serienummer
Trådbundet udtag	HDMI, BNC (kompositvideo)

Detaljeret beskrivelse

GPSMAP® 8410 er en multifunktions kortplotter med 10-tommers skærm fra Garmin, designet til både lystsejlere og krævende erhvervsmæssige brugere, der ønsker et komplet og udvidelsesvenligt navigationssystem. Med et globalt kortgrundlag inkluderet udgør den en solid basis for udstyr af et styrehus, hvad enten det er på en sejlbåd til længere ture eller en motorbåd. Drevet af 10–35 Vdc, har den en beskyttelsesklasse på IPX7 og omfatter omfattende forbindelsesmuligheder: NMEA 0183, NMEA 2000, Wi-Fi, Bluetooth, Garmin Marine Network (Ethernet), HDMI indgang/udgang, kompositvideo BNC, J1939 og USB.

Placering i GPSMAP 8000-serien

Garmin GPSMAP 8400/8600-serien findes i flere skærmstørrelser. GPSMAP® 8410 udgør indgangsniveauet med 10-tommers skærm i denne familie, sammenlignet med 8412 (12 tommer) og 8416 (16 tommer). Sammenlignet med de tidligere GPSMAP 8000- og 8200-serier, som nu er udgået, tilbyder 8400-serien indbygget understøttelse af kompositvideo kodet på netværket, HDMI-kompatibilitet og integreret trådløs forbindelse (Wi-Fi, Bluetooth). I forhold til direkte konkurrenter som Zeus³S 12 fra B&G eller Axiom+ 10 fra Raymarine, adskiller GPSMAP 8410 sig ved at have et rigt udvalg af fysiske porte og dyb integration i Garmin-økosystemet (radar, ekkolod, autopilot, VHF). NMEA 2000-certificeringen og de fire NMEA 0183-porte sikrer maksimal kompatibilitet med tredjepartsudstyr.

Forbindelse og netværksintegration

GPSMAP® 8410 integreres direkte i et Garmin Marine Network via Ethernet, hvilket muliggør deling af data mellem radar, ekkolod og kortlægning på flere skærme. Den har en indbygget kompositvideoencoder, der gør det muligt at sende videoindgangen fra BNC-porte til alle plottere i netværket — en funktion, der manglede i de tidligere 8000-, 8200-, 8500- og 7x1-serier. Kompatibilitet med FLIR M-seriens kameraer (IP og komposit), Garmin GC 200 netværkskameraer og analoge GC™ 14-kameraer er sikret via Garmin PoE-isoleringskobler (010-10580-10), som kræves til enhver standard Ethernet-forbindelse til Garmin-netværket. HDMI-udgangen muliggør visning på en sekundær skærm, hvilket er særligt nyttigt i styrehuse.

Installation og montering af GPSMAP® 8410

GPSMAP® 8410 er designet til indbygningsinstallation (flush mount) med en skabelon til udskæring inkluderet. Udskæringsdimensionerne er dokumenteret: 250 mm × 176,7 mm for hovedvinduet. Installation af ferritkerner anbefales på strømkablet og på hvert netværks- eller ekkolodskabel i henhold til Garmin’s anvisninger. NMEA 0183-kabling anvender en dedikeret flerpolet stikforbindelse (op til 4 porte indgang/udgang). Enhedens vægt er 6,12 kg, hvilket skal tages i betragtning ved forstærkning af monteringsfladen. Softwarekonfiguration udføres via det berøringsfølsomme interface eller via firmwareopdatering fra et hukommelseskort.

Dokumentation

Type	Nom
	EN - Guide d'intégration de caméras marines tierces - GPSMAP® 8410 avec fond cartographique mondial
	FR - Instructions d'installation des noyaux de ferrite - GPSMAP® 8410 avec fond cartographique mondial
	EN - Gabarit d'installation pour montage encastré - GPSMAP® 8410 avec fond cartographique mondial
	EN - Manuel de maintenance sur site - GPSMAP® 8410 avec fond cartographique mondial
	EN - Informations importantes sur la sécurité et le produit - GPSMAP® 8410 avec fond cartographique mondial
	Notice d'installation - Instructions d'installation des noyaux de ferrite (MULTI)
	Gabarit de montage - Gabarit de montage encastré pour GPSMAP 8410 (EN)
	Reference technique - Guide d'intégration de caméras marines Garmin (EN)
	Manuel utilisateur - Manuel de service et réparation pour traceurs GPSMAP 8400/8600 (EN)
	Conformite et securite - Informations importantes sur la sécurité et le produit (EN)
	Notice d'installation - Instructions d'installation pour GPSMAP 8x10/8x12/8x16
	Reference technique - Référence technique pour produits Garmin NMEA 2000

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Omfattende tilslutning og problemfri netværksintegration med Garmin »

GPSMAP® 8410 er en seriøs kortplotter, placeret i indgangsserien af Garmin 8400-serien hvad angår skærmstørrelse, men på ingen måde hvad angår funktioner. Dens tilslutningsmuligheder er blandt de mest komplette på markedet i denne kategori: fire porte NMEA 0183, NMEA 2000, Garmin Marine Network, HDMI-indgang og -udgang, kompositvideo BNC, J1939, Wi-Fi og Bluetooth — så mange grænseflader, der forenkler integrationen i komplekse installationer. Den integrerede kompositvideo-encoder er en reel fordel: den gør det muligt at dele strømmen fra et analogt kamera på hele Garmin-netværket uden yderligere moduler. Den indbyggede understøttelse af FLIR M-seriens kameraer via PoE (med obligatorisk isolationskobler 010-10580-10) og kompatibiliteten med AIS- og MARPA-målfølging fra netværkskameraer gør den til et relevant valg for langfartssejlbåde eller erhvervsskibe. Bemærk: 8400-serien er en moden serie; købere, der ønsker de aller seneste Garmin-softwareopdateringer (især ActiveCaptain-grænsefladen og opdateringer af økosystemet), bør kontrollere kompatibiliteten med de seneste platformopdateringer. IPX7-indekset sikrer beskyttelse mod sprøjt og midlertidige nedsænkninger, hvilket er velegnet til en eksponeret rorpost. Installation kræver præcis udskæring (skabelon følger med) og montering af ferritkerner på hver netværks- og strømkabel for at sikre immunitet over for elektromagnetiske forstyrrelser.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

GPSMAP® 8410 - 10" kortplotter med verdensomspændende kort

2.237,30€

2.237,30€ ~~2.939,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er skærmstørrelsen og opløsningen på GPSMAP 8410?

GPSMAP® 8410 er udstyret med en 10 tommer Full HD IPS touchskærm. Opløsningen er på 1920 x 1200 pixels, hvilket giver et klart og detaljeret billede til navigationen.

Hvilke er de vigtigste navigationsfunktioner, der tilbydes af GPSMAP 8410?

GPSMAP® 8410 er en multifunktions-kortplotter designet til komplet navigation. Den leveres med et globalt kortgrundlag og tilbyder avancerede funktioner til både lystsejlere og professionelle, herunder håndtering af waypoints, ruter og spor samt understøttelse af udvidet tilslutning til forskellige sensorer og systemer.

Leveres GPSMAP 8410 med søkort?

Ja, GPSMAP® 8410 leveres med en forudindlæst global kortdatabase, hvilket giver et solidt grundlag for navigation umiddelbart efter installation.

Hvilken tæthedscertificering har GPSMAP 8410?

GPSMAP® 8410 har en IPX7-beskyttelsesklasse. Det betyder, at den er beskyttet mod midlertidig nedsænkning i vand op til 1 meter i 30 minutter.

Hvilke typer trådløs forbindelse er tilgængelige på GPSMAP 8410?

GPSMAP® 8410 integrerer fuld trådløs forbindelse med Wi-Fi, Bluetooth og ANT-teknologi. Den har en intern antenne til GNSS- og GPS-forbindelse.

Understøtter GPSMAP 8410 tilslutning af videokameraer?

Ja, GPSMAP® 8410 understøtter tilslutning af flere typer kameraer. Den kan tilsluttes FLIR M-serie-kameraer, Garmin netværkskameraer (f.eks. GC 200) og analoge kompositvideo-kameraer (f.eks. Garmin GC™ 14) via sine BNC-indgange og Garmin Marine Network.

Hvilke marine netværk er GPSMAP 8410 kompatibel med?

GPSMAP® 8410 er kompatibel med flere maritime netværk for en fuld integration af dit system. Den understøtter NMEA 0183, NMEA 2000, Garmin Marine Network (Ethernet) og J1939.

Kan jeg tilslutte FLIR-termiske kameraer til GPSMAP 8410?

Ja, GPSMAP® 8410 er kompatibel med FLIR M-serien termiske kameraer. Til FLIR M-serien kameraer med netværksvideoudgang er en Garmin PoE-isoleringskobler (010-10580-10) nødvendig for at forbinde til Garmin Marine Network.

Kan GPSMAP 8410 integreres med et radarsystem eller AIS til målfølging?

Ja, GPSMAP® 8410 kan integreres i et radarsystem og AIS-system. Til sporing af AIS-mål skal du tilslutte en kompatibel AIS-modtager. Til sporing af MARPA-mål (radar) skal en kompatibel radar tilsluttes Garmin Marine Network.

Er GPSMAP 8410 kompatibel med andre Garmin-enheder?

Ja, GPSMAP® 8410 er designet til at integrere med Garmin Marine Network, hvilket gør det i stand til at kommunikere og dele data med andre Garmin-kompatible enheder, såsom radarer, ekkolod, autopiloter og netværkskameraer.

Hvilke typer videoindgange/udgange er tilgængelige på GPSMAP 8410?

GPSMAP® 8410 tilbyder alsidig videokonnektivitet med HDMI-porte (indgang og udgang), BNC-kompositvideoindgange og mulighed for at håndtere video kodet via Garmin Marine Network (Ethernet).

Skal der anvendes en ferritkerne ved installation af GPSMAP 8410-kablerne?

Ja, det anbefales at installere en ferritkerne på strømkablet og på hvert netværkskabel. Hvis enheden er udstyret med et ekkolod, skal der også installeres en kerne på hvert transducer-kabel for at reducere interferens.

Medfølger der en monteringsskabelon til indbygget installation af GPSMAP 8410?

Ja, en monteringsmal er inkluderet i produktets æske for at lette den indbyggede installation af GPSMAP® 8410. Det anbefales stærkt at anvende denne medfølgende mal til at sikre en korrekt udskæring.

Hvilke forholdsregler skal man tage ved tilslutning af netværkskameraer til GPSMAP 8410?

Ved tilslutning af standard Ethernet-udstyr, såsom netværkskameraer, til et Garmin Marine Network, er det nødvendigt at anvende en Garmin PoE-isoleringskobling (reference 010-10580-10). Dette beskytter Garmin-kortplotteren mod eventuelle skader forårsaget af Power over Ethernet (PoE).

Hvilke krav gælder for at anvende funktionen til kamerafølgning (Compass Lock/Vessel Lock) på GPSMAP 8410?

For at anvende kamerafølgefunktioner som Kompaslås og Skibslås skal du forbinde følgende til kortplotteren:

Et marint kamera, der er kompatibelt med følgefunktion (f.eks. et nyere FLIR IP-videokamera).En GPS-antenne.En kursføler (en sensor, der leverer 9-akset data inklusive yaw, pitch og roll, anbefales for optimal ydeevne).
