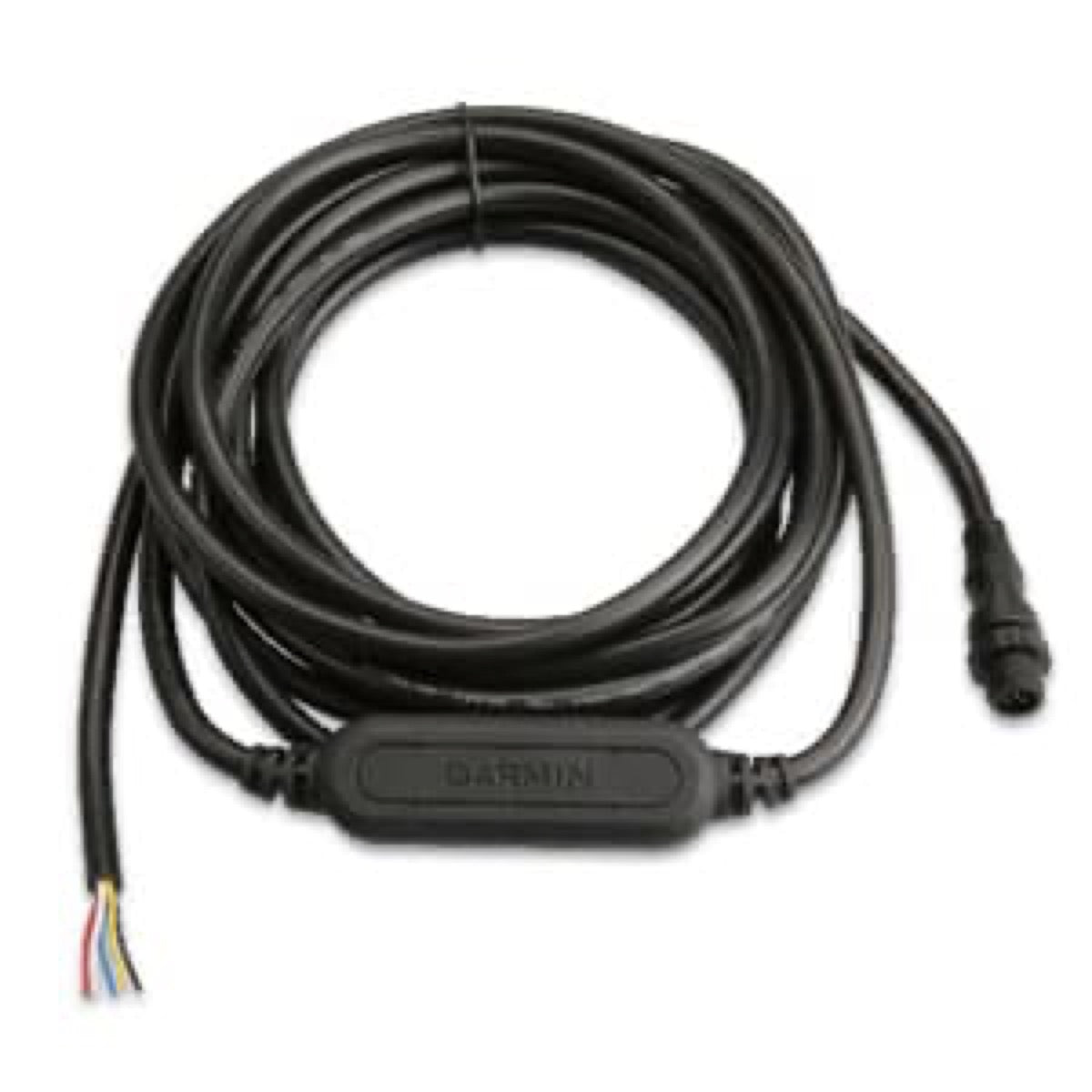

Adaptateur NMEA 2000 pour capteur d’inclinaison moteur GET™ 10 - Garmin image 1

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Gemmer 20%

Garmin

010-11325-00

NMEA 2000-adapter til Garmin GET™ 10 motorhældningssensor

L'adaptateur Garmin GET™ 10 (010-11325-00) convertit les données analogiques des capteurs d'inclinaison moteur en signal numérique NMEA 2000. Cette solution permet d'afficher les informations d'assiette sur les écrans multifonctions Garmin compatibles, modernisant l'instrumentation sans remplacer le capteur d'origine. Il est livré avec l'adaptateur GET™ 10 et un connecteur en T NMEA 2000.

PrisFå pro-pris

166,40€

166,40€ ~~209,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Tværsnit (mm²)	0.32
Tværsnit (AWG)	22.0
Antal ledere	5.0
Farve	Noir
Maksimal spænding	16.0
Skærmning	Blindé
Strømtype	DC
Ydre diameter	6.85
Nominel strøm	0.1
Kabelmantelmateriale	PVC
Lederens materiale	Cuivre étamé
Certificeringer	CE
Ledningsafslutning	Étamé
Kabeltype	Câble CAN-bus
Kabellængde	4.9
Kompatibelt netværk	NMEA 2000
Færdigstøbte stik	Oui
Installationsplacering	À bord du bateau, sur une cloison ou une structure existante
Kabelanvendelse	Intégration de capteur d'inclinaison moteur au réseau NMEA 2000
Driftstemperatur	-15 à 70
Opbevaringstemperatur	-15 à 70 °C
Minimal bøjeradius	27.4
Stiktype	NMEA 2000 Micro-C
Skærmningstype	Feuille et tresse
Kompatible skærme	Garmin GMI 10, GMI 20, traceurs de cartes GPSMAP compatibles
Included T Connector Count	1
IP-klassificering	IPX7
Max Immersion Depth	1
Min Operating Voltage Dc	9
Monteringstype	Fixation par colliers de serrage ou vis
Strømforbrug	1
Dimensioner (L x B x H)	78.6 x 24.7 x 17.0
Produkttype	Adaptateur
Vægt	0.365

Detaljeret beskrivelse

Garmin GET™ 10 NMEA 2000-adapteren til motorhældningssensor er en løsning designet til at integrere de analoge data fra eksisterende motorhældningssensorer i et NMEA 2000-netværk. Denne adapter gør det muligt for skibsejere at vise motorhældningsoplysninger på Garmin-kompatible skærme, såsom GMI™ 10- og GMI™ 20-instrumenter eller forskellige GPSMAP-kortplottere, hvilket moderniserer visningen uden at kræve udskiftning af den originale analoge sensor.

Integration og NMEA 2000-kompatibilitet

GET™ 10 konverterer specifikt analoge signaler til et digitalt NMEA 2000-format, hvilket letter integrationen i moderne maritime netværk. Dens design gør det muligt at tilslutte direkte til en analog måler eller motorhældningssensor. Enheden forsynes via NMEA 2000-bussen (9–16 V DC) med et maksimalt forbrug på 1 W og en Load Equivalency Number (LEN) på 2 (100 mA). Den leveres med en NMEA 2000 T-stikforbindelse for en forenklet installation på det eksisterende netværk.

Robust konstruktion og tekniske specifikationer

Med kompakte dimensioner på 24,7 x 17,0 x 78,6 mm og en vægt på 365 g er GET™ 10-adapteren designet til maritime miljøer. Dens hus er fremstillet i termoplastisk gummi med kabler og stik i PVC, hvilket sikrer en tæthed i overensstemmelse med IEC 60529 IPX7-standarden, der tillader nedsænkning op til 1 meter i 30 minutter. Den fungerer i et udvidet temperaturområde fra -15°C til 70°C. En sikkerhedsafstand på 5 cm fra et magnetisk kompas anbefales for at undgå interferens. Den samlede kabellængde er 4,9 m.

Dokumentation

Type	Nom
	Notice d'installation - Installation et configuration adaptateur GET 10 pour inclinaison moteur (EN)

Ekspertvurdering

« Modernisering af motorhældningsmålere med NMEA 2000 »

Garmin GET™ 10-adapteren er en teknisk relevant løsning for ejere af både med ældre fremdriftsanlæg, der ønsker at modernisere deres bordinstrumentering til et NMEA 2000-netværk. Det er ikke en motorhældningssensor, men en intelligent grænseflade til digitalisering af eksisterende analoge signaler.

Dens anvendelsesværdi er klar: at undgå en dyr udskiftning af en fungerende analog sensor for at opnå digital visning på moderne Garmin multifunktionsskærme. Denne adapter er ideel til udvendige motorer eller indvendige motorer/sterndrive med en eksisterende motorhældnings- eller analog måler. Den er særligt nyttig, hvor genbrug af eksisterende komponenter er en prioritet.

Installationen kræver omhyggelig tilslutning af de bare ledninger til sensoren eller den analoge måler med korrekt polaritet (jord, sensor, strømforsyning). Placeringen skal være inden for 4,4 meter fra det analoge tilslutningspunkt for at undgå ledningsforlængelser. Integration til NMEA 2000-netværket sker via det medfølgende T-stik. Det er afgørende kun at tilslutte én strømkilde til det eksisterende NMEA 2000-netværk. Den indledende kalibrering af motorhældningen via en kompatibel Garmin-skærm er et vigtigt trin for at sikre præcision i de viste data.

Dette produkt udgør et væsentligt supplement til NMEA 2000-netværk og tilbyder en gateway til digitalisering af motordata uden at belaste budgettet for en fuldstændig opgradering af instrumentbrættet. Det bør foretrækkes, når den originale analoge sensor stadig fungerer, og målet er at harmonisere motorinformationsvisningen med resten af den digitale instrumentering.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

NMEA 2000-adapter til Garmin GET™ 10 motorhældningssensor

166,40€

166,40€ ~~209,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad bruges Garmin GET™ 10 NMEA 2000-adapteren til?

Garmin GET™ 10-adapteren er designet til at konvertere de analoge data fra din båds eksisterende motorhældningssensorer til et digitalt NMEA 2000-format. Dette gør det muligt at vise motorhældningsoplysninger på Garmin-kompatible skærme, såsom GMI™ 10- og GMI™ 20-marininstrumenter eller forskellige GPSMAP-kortplottere.

Hvad er de fysiske dimensioner på GET™ 10-adapteren?

GET™ 10-adapteren har kompakte mål på 24,7 mm (bredde) x 17,0 mm (højde) x 78,6 mm (længde).

Hvad vejer Garmin GET™ 10-adapteren?

Garmin GET™ 10-adapteren vejer 365 gram (12,85 oz).

Er GET™ 10-adapteren vandtæt?

Ja, GET™ 10-adapteren er vandtæt iht. IEC 60529 IPX7-standarden. Det betyder, at den kan nedsænkes til 1 meters dybde i op til 30 minutter. Det anbefales dog ikke at installere den et sted, hvor den regelmæssigt vil blive udsat for nedsænkning.

Hvad er driftstemperaturområdet for GET™ 10-adapteren?

GET™ 10-adapteren fungerer i et temperaturområde fra -15°C til 70°C (5°F til 158°F).

Hvordan forsynes GET™ 10-adapteren med strøm?

GET™ 10-adapteren forsynes via NMEA 2000-bus med en krævet forsyningsspænding på 9–16 V DC. Maksimal strømforbrug er 1 W, og dens belastningsækvivalensnummer (LEN) er 2 (100 mA).

Hvilke typer Garmin-skærme er kompatible med GET™ 10-adapteren?

GET™ 10-adapteren er kompatibel med Garmin-visningsenheder, der er tilsluttet dit NMEA 2000-netværk, såsom de marine instrumenter GMI™ 10 og GMI™ 20 samt forskellige GPSMAP kortplottere.

Kan GET™ 10-adapteren tilsluttes direkte til en motorhældningssensor eller udelukkende til et analogt måleinstrument?

GET™ 10-adapteren kan enten tilsluttes direkte til en eksisterende analog måler eller direkte til motorens hældningssensor, afhængigt af din båds opsætning.

Hvilke typer motorhældningssensorer understøttes af GET™ 10-adapteren?

GET™ 10-adapteren kan tilsluttes til forskellige typer sensorer, herunder analoge måleceller, resistive sensorer og spændingssensorer (0-5 Vdc).

Hvilke elementer er inkluderet i emballagen til GET™ 10-adapteren?

Emballagen til GET™ 10-adapteren indeholder selve adapteren og en NMEA 2000 T-stikforbindelse for at lette integrationen i netværket.

Hvilke vigtige overvejelser skal man gøre sig ved valg af installationsplacering for GET™ 10-adapteren?

Ved placering skal følgende punkter tages i betragtning:

Den skal være mindre end 4,4 meter (173 tommer) fra det analoge måleapparat eller motorhældningssensoren.
Den skal placeres mellem NMEA 2000-netværket og måleapparatet/sensoren.
Selvom den er vandtæt, bør den undgås i områder, der regelmæssigt oversvømmes.
Installer den mindst 5 cm (2 tommer) fra et magnetisk kompas for at undgå interferens.

Hvilke værktøjer og forbrugsvarer er nødvendige for at installere GET™ 10-adapteren?

Til installation af GET™ 10-adapteren skal du bruge:

Varmekrympeflex og varmepistol. Kabelbindere (ikke inkluderet). Yderligere NMEA 2000-kabling og -stik (valgfrit, hvis det er nødvendigt for at udvide netværket). Skruer (ikke inkluderet), hvis du monterer adapteren på en skillevæg.

Hvordan tilslutter man GET™ 10-adapteren til et analogt måleapparat?

For at kable GET™ 10-adapteren til et analogt måleinstrument skal ledningerne forbindes som følger:

Blå ledning fra adapteren til klemmen "Sensor" (S, G) på måleinstrumentet.Hvid ledning fra adapteren til klemmen "Power" (+, +12V, I, IGN) på måleinstrumentet.Sort ledning fra adapteren til klemmen "Ground" (-, G) på måleinstrumentet.De gule og røde ledninger fra adapteren forbliver ubrugte.Når forbindelsen er etableret, skal alle blotlagte ledninger dækkes med krympeslange.

Hvordan tilslutter jeg GET™ 10-adapteren til et eksisterende NMEA 2000-netværk?

For at forbinde GET™ 10-adapteren til dit NMEA 2000-netværk:

Bestem, hvor den skal tilsluttes din eksisterende NMEA 2000-buslinje. Brug den medfølgende NMEA 2000 T-stikforbindelse ved at tilføje den til buslinjen. Tilslut adapterens NMEA 2000-stik til T-stikforbindelsen. Hvis adapteren ikke kan tilsluttes direkte, skal du bruge et NMEA 2000-afgreningskabel (ikke inkluderet) med en maksimal længde på 6 meter. Kontrollér, at der kun er én NMEA 2000-strømkabel tilsluttet dit eksisterende netværk.

Er der nødvendigt med en kalibrering efter installation af GET™ 10-adapteren?

Ja, for at anvende GET™ 10-adapteren skal du kalibrere motorens hældning, som adapteren er tilsluttet. Kalibreringen udføres via en Garmin-kompatibel displayenhed tilsluttet NMEA 2000-netværket ved at følge instruktionerne på skærmen for maksimal og minimal hældningsposition.

Hvordan konfigurerer jeg motornummeret for GET™ 10-adapteren, hvis jeg har flere motorer?

Hvis din båd har flere motorer, kan du tilknytte hver GET™ 10-adapter til en specifik motor. Dette gøres via NMEA 2000-konfigurationsmenuen på din Garmin-kompatible displayenhed. Vælg GET™ 10-adapteren i listen over NMEA 2000-enheder, og vælg derefter indstillingen "Engine Number" (motornummer) for at tildele det korrekte nummer.

Hvad gør man, hvis motorens hældningsmåling ændrer sig med motoromdrejningerne efter installationen?

Hvis motorens hældningsmåling ændrer sig med motoromdrejningerne, kan GET™ 10-adapteren registrere en forkert type sensor. Du kan teste og ændre sensorens type via indstillingerne på din Garmin-skærm. Mulighederne omfatter "Auto Detect" (automatisk detektion), "1 Coil" (1 spole) eller "2 Coil" (2 spoler).

Hvad er den samlede længde på kablet til GET™ 10-adapteren?

GET™ 10-adapteren leveres med et kabel med en samlet længde på 4,9 meter (16 fod).

Er GET™ 10-adapteren kompatibel med alle NMEA 2000-netværk?

Ja, GET™ 10-adapteren er designet til at integrere med eksisterende NMEA 2000-netværk og overholder NMEA 2000-standarden. Den konverterer analoge signaler til en standardiseret NMEA 2000-digitalformat, hvilket gør den kompatibel med alle NMEA 2000-kompatible enheder.

Hvilke sikkerhedsforanstaltninger skal man tage ved installation af GET™ 10-adapteren?

Ved boring, skæring eller slibning skal du altid bære beskyttelsesbriller, høreværn og støvmaske. Kontrollér altid bagsiden af bore- eller skærefladen for at undgå at beskadige skjulte komponenter. Fjern aldrig ledninger fra bagsiden af måleren under kabelføringen, og dæk blotlagte ledninger med krympeflex.
