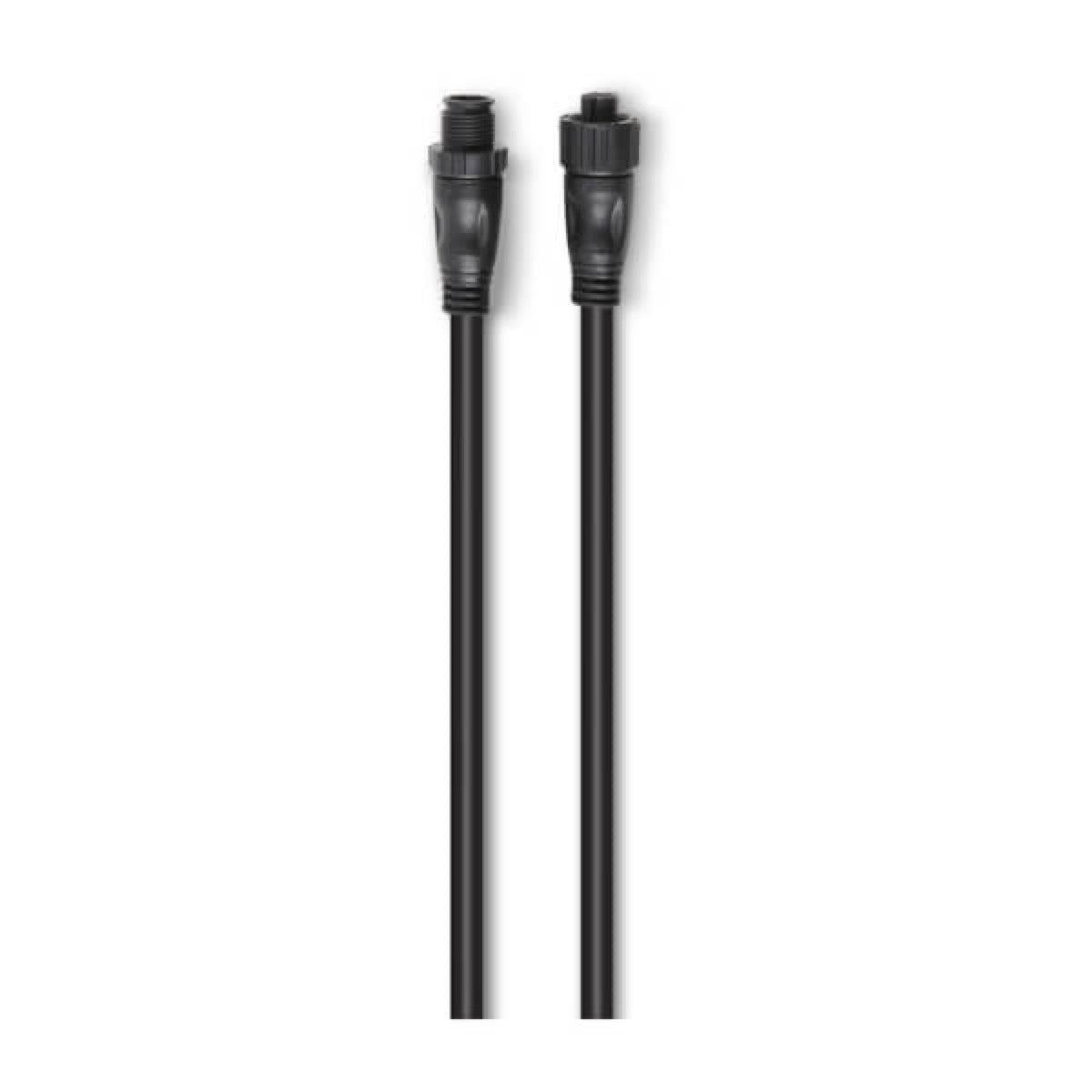

NMEA 2000® backbone/afgrening-kabel (0,3 m)

Denne alsidige kabel er designet til at udvide og forbinde dine marine elektroniksystemer, der er kompatible med NMEA 2000. Den kan anvendes enten som en backbone-kabel til at forlænge hovedkommunikationsvejen i NMEA 2000-netværket eller som en grenkabel til at forbinde individuelle enheder til backbone-kablet. Med en kort længde på 0,3 meter er den ideel til tætte forbindelser og optimal kabelføring ombord.

Denne ledning har en længde på 0,3 meter (ca. 1 fod). Denne størrelse er velegnet til korte forbindelser og til at reducere kabelrod i din marineinstallation.

Denne ledning er udstyret med standardiserede NMEA 2000 micro-stik (han/hun). Stikkene er standardiserede til NMEA 2000-netværket og sikrer en pålidelig og sikker forbindelse.

Ja, dette kabel er kompatibelt med alle Garmin-enheder, der er certificeret til NMEA 2000, samt med enheder fra andre producenter, der anvender micro NMEA 2000-stik. NMEA 2000-standarden sikrer interoperabilitet mellem udstyret.

Ja, dette 0,3 m kabel kan anvendes som forgrening. Et forgreningskabel bruges til at forbinde et NMEA 2000-udstyr til hovedbussen i netværket. Den maksimalt tilladte længde for et forgreningskabel er 6 meter, så dette 0,3 m kabel er perfekt til formålet.

Ja, dette 0,3 m kabel kan anvendes som backbone-kabel. Backbone-kabler bruges til at udvide den primære kommunikationsvej i et NMEA 2000-netværk. Backbone-kabler kan være op til 100 meter lange, og et 0,3 m kabel er en mulighed for korte udvidelser inden for backbone-strukturen.

For at forbinde en enhed til NMEA 2000-netværket med dette kabel, skal du bruge en T-forbindelse (T-connector). Afgreningskablet (som dette 0,3 m kabel) skal sluttes til toppen af T-forbindelsen, og enheden sluttes til den modsatte ende af kablet. T-forbindelsen er en del af netværkets hovedlinje.

Ja, dette Garmin-kabel er fremstillet med marinekvalitetsmaterialer. Det er designet til at modstå saltvandsmiljøer, vibrationer, fugt og UV-eksponering, hvilket sikrer pålidelig forbindelse og varig ydeevne.

NMEA 2000 er en "plug-and-play" kommunikationsstandard, der anvendes til at forbinde sensorer og marine displays ombord på både. Denne kabel er en essentiel komponent i NMEA 2000-netværket, som muliggør sammenkobling af forskellige enheder og sensorer, så de kan kommunikere med hinanden.

En længde på 0,3 m er ideel til korte forbindelser, for eksempel når apparatet er meget tæt på NMEA 2000-bagbordslinjen eller en anden komponent i netværket. Til længere afstande mellem apparatet og bagbordslinjen findes der længere afgreningskabler (op til 6 meter).

Nej, NMEA 2000-forbindelser er designet til at være "plug-and-play". Denne kabel er udstyret med mikrohaner (hun-han) som blot skrues fast til de tilsvarende haner på apparaterne og T-stykkerne uden brug af specialværktøj til selve forbindelsen.

En backbone-kabel (backbone cable) anvendes til at udvide NMEA 2000-netværkets hovedkommunikationsvej ved at forbinde siderne af T-stik. En drop-kabel (drop cable) anvendes til at forbinde et enkelt apparat (f.eks. en sensor eller en skærm) til backbone-kablet ved at slutte til toppen af et T-stik. Denne 0,3 m lange kabel er kort nok til at kunne anvendes i begge roller.

Ja, dette kabel er designet til at være kompatibelt med Garmin marine-systemer, herunder ECHOMAP Plus- og GPSMAP-serierne, forudsat at de er udstyret med NMEA 2000-porte med micro-stik.

Den korrekte afslutning af NMEA 2000-netværket er afgørende for dets funktion. To termineringsmodstande (en han- og en hunudgave) skal monteres i hver ende af netværkets hovedkabel. Brug af dette 0,3 m lange kabel påvirker ikke behovet for korrekt terminering i hver ende af hovedkablet.

Denne ledning er en dataledning og kommunikationsledning. Selvom NMEA 2000-netværket kan forsyne apparater med strøm, tjener denne ledning ikke som hovedstrømledning for netværket. Strømforsyningen til NMEA 2000-netværket skal leveres via en dedikeret NMEA 2000-strømledning, der er tilsluttet en 12 Vdc-kilde og toppen af en T-stik.

Den maksimale længde for et NMEA 2000-afgreningskabel er 6 meter (20 fod). Dette 0,3 m kabel overholder langt denne grænse og er ideelt til korte forbindelser.

Den maksimale længde for en enkelt NMEA 2000-buslinjekabel er 100 meter (328 fod). Denne 0,3 m lange kabel kan anvendes til korte udvidelser inden for buslinjen.

Ja, NMEA 2000-stik er designet til det marine miljø. Når de er korrekt skruet fast og tilsluttet, giver de en tætning, der beskytter forbindelserne mod fugt og saltvand.

Dens korte længde på 0,3 meter og marinekvalitetsdesign giver en vis fleksibilitet, hvilket gør det praktisk til installationer i trange rum, hvor der kræves omhyggelig kabelhåndtering.

NMEA 2000-strømkablet skal tilsluttes toppen af en T-forbindelse på netværkets rygrad. Dette 0,3 m lange kabel, hvad enten det bruges som en gren- eller rygradskabel, erstatter ikke det dedikerede strømkabel. Det anvendes til at forbinde enheder eller udvide rygraden, mens strømforsyningen håndteres separat via en specifik T-forbindelse.
