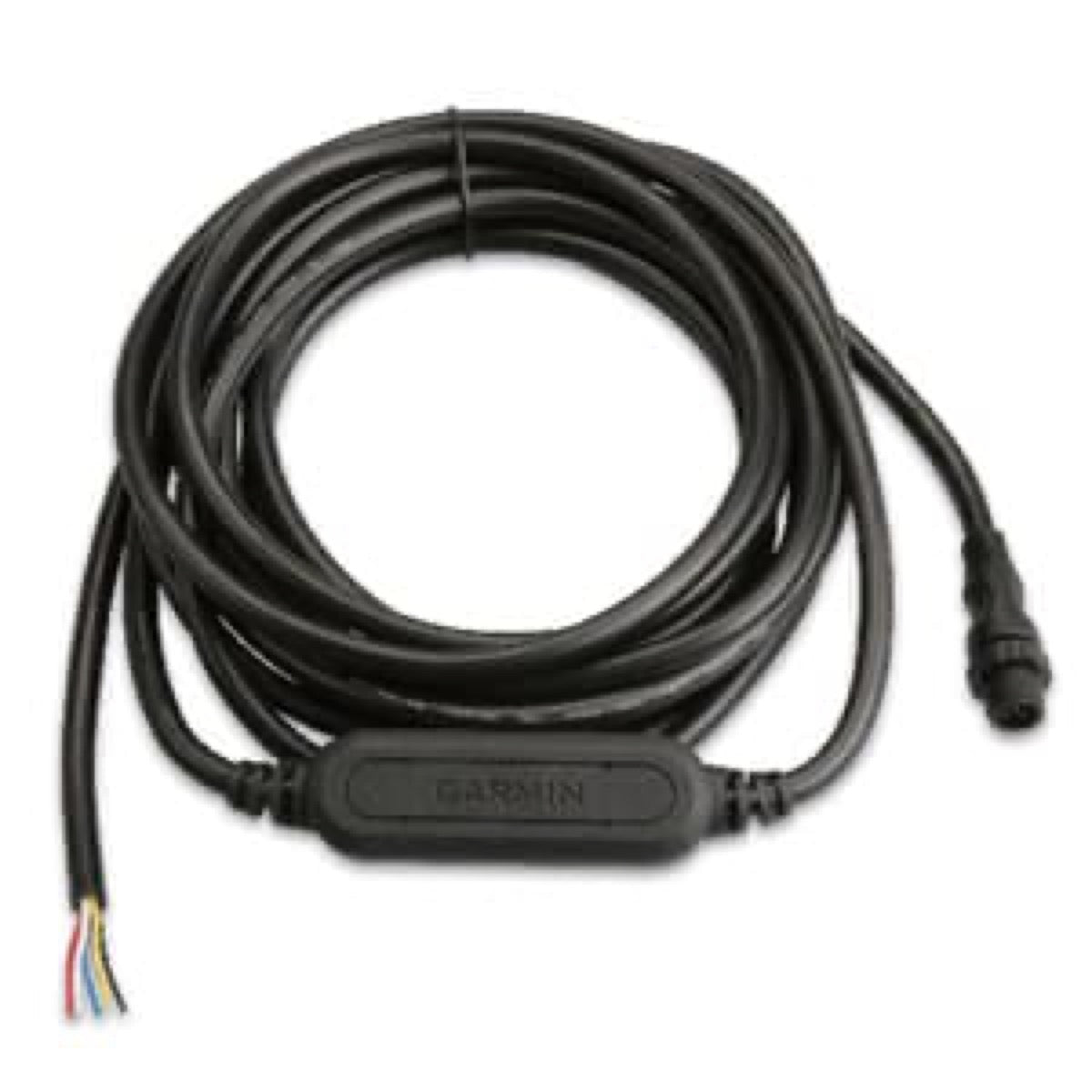

NMEA 2000-adapter til Garmin GFL™ 10-væskenivåsensor

Garmin GFL 10-adapteren er designet til at modernisere eksisterende bordssystemer ved at omdanne analoge signaler fra væskeniveau-sensorer til digitale NMEA 2000-data. Den gør det muligt at integrere traditionelle sensorer (enten tilsluttet en analog måler eller direkte til væskesensoren) i et NMEA 2000-netværk for at vise væskeniveauer på Garmin-skærme, der er kompatible.

GFL 10-adapteren kan konfigureres til at overvåge niveauet af flere typer væsker, herunder:

BrændstofFerskvandSpildevandOlieFiskekar

GFL 10-adapteren har en maksimal strømforbrug på 1 W. Dens belastningækvivalensnummer (LEN) på NMEA 2000-netværket er 2, hvilket svarer til en strømstyrke på 100 mA.

Ja, GFL 10-adapteren overholder IEC 60529 IPX7-standarden. Det betyder, at den kan tåle midlertidig nedsænkning på op til 1 meters dybde i 30 minutter. Den er derfor egnet til maritime miljøer med risiko for stænk og vask, men bør ikke installeres i områder, hvor den regelmæssigt vil være fuldstændigt under vand.

GFL 10-adapteren forsynes direkte via NMEA 2000-busnetværket. Den fungerer med en jævnspænding på 9–16 V (typisk 12 V DC).

GFL 10-adapteren kan konvertere analoge sensorsignaler, der anvender 0-5V eller 0-250 ohms spændings-/modstandsområder, til NMEA 2000-meddelelser.

Adaptatoren GFL 10 anvender NMEA 2000-meddelelsen PGN 127505, som er specifikt beregnet til overvågning af væskeniveau.

GFL 10-adapteren har et load equivalence number (LEN) på 2, hvilket repræsenterer en strøm på 100 mA trukket fra NMEA 2000-netværket. Dette tal er vigtigt for beregning af den nødvendige effekt og balancen i dit NMEA 2000-netværk.

Til installation af GFL 10-adapteren skal du bruge følgende værktøjer og materialer:

Varmekrympeflex og en varmepistolKrympebåndKabler og ekstra NMEA 2000-stik (valgfrit)Skruer (ikke inkluderet) kan være nødvendige, hvis du vælger at fastgøre adapteren til en skillevæg.

Ved valg af installationssted for GFL 10-adapteren skal følgende punkter tages i betragtning:

Den skal placeres inden for 4,4 meter (173 tommer) fra det analoge måleinstrument eller væskeniveau-sensoren. Den skal monteres mellem NMEA 2000-backbonet og måleinstrumentet eller sensoren. Installer adapteren mindst 5 cm (2 tommer) fra et magnetisk kompas for at undgå elektromagnetiske forstyrrelser. Selvom den er vandtæt (IPX7), må den ikke placeres et sted, hvor den regelmæssigt vil blive oversvømmet.

Hvis din båd har et analogt måleinstrument, kan du tilslutte GFL 10-adapteren direkte til dette. Se ejermandsmanualen for din båd eller producentens dokumentation for sensoren for at identificere tilslutningerne til jord, sensor og strømforsyning (kontakt) på måleinstrumentet. Tilslutningen af GFL 10-adapteren til måleinstrumentet skal ske som følger:

Blå ledning: Tilslut den til sensorens terminal (normalt mærket S eller G).Hvid ledning: Tilslut den til måleinstrumentets strømforsyning (normalt mærket +, +12V, I eller IGN).Sort ledning: Tilslut den til jord (normalt mærket -, eller G).Gule og røde ledninger forbliver ubrugte i denne opsætning.Når tilslutningen er udført, skal de blotlagte ledninger beskyttes med krympeflex.

Hvis din båd ikke har et analogt måleinstrument, kan du tilslutte adapteren direkte til væskeniveau-sensoren. Se din båds eller sensorproducentens manual for at fastslå sender- og jordterminalerne på sensoren. Tilslutning af GFL 10-adapteren til sensoren skal ske som følger:

Blå ledning: Tilslut den til sensorens terminal (typisk mærket S eller G).Sort ledning: Tilslut den til jord (typisk mærket -).De hvide, gule og røde ledninger forbliver ubrugte i denne konfiguration.Når tilslutningen er udført, skal eksponerede ledninger dækkes med krympeslange.

Ja, det er vigtigt at tage en specifik forholdsregel. Når du tilslutter GFL 10-adapteren direkte til en brændstoftank-sensor, skal du sørge for at forbinde adapteren til tankens sensor, før du tilslutter den til NMEA 2000-netværket. Dette reducerer risikoen for gnister i nærheden af brændstoftanken.

Sådan tilslutter du GFL 10-adapteren til dit eksisterende NMEA 2000-netværk:

Find tilslutningspunktet på NMEA 2000-backbonet. Afbryd den ene side af en NMEA 2000 T-stikforbindelse på backbonet. Tilføj det medfølgende T-stik til GFL 10-adapteren til backbonet ved at tilslutte det til den afbrudte side af T-stikket. Tilslut GFL 10-adapterens NMEA 2000-stik til det nye T-stik. Hvis GFL 10-adapteren ikke kan tilsluttes direkte til backbonet, kan du anvende et NMEA 2000-afgreningskabel (ikke inkluderet) på maks. 6 meter (20 fod) til at forbinde den til T-stikket. Kontrollér, at der kun er én strømkilde tilsluttet NMEA 2000-netværket.

Ja, du kan anvende en dropkabel til at forbinde GFL 10-adapteren til NMEA 2000-netværket, hvis en direkte forbindelse ikke er mulig. Den maksimalt tilladte længde for en dropkabel er 6 meter.

Indstilling af fluidtype og tanknummer foretages via en Garmin-display, der er kompatibel og tilsluttet til dit NMEA 2000-netværk. I listen over NMEA 2000-enheder skal du vælge GFL 10. Derefter kan du vælge fluidtypen (brændstof, ferskvand osv.) og tildele et unikt tanknummer, hvis du har flere tanke eller GFL 10-adaptere.

For at kalibrere væskeniveauet skal du bruge en Garmin-kompatibel displayenhed og følge disse trin:

Tænd bådens tændingsnøgle til ON-position (ikke Start).I NMEA 2000-enhedslisten skal du vælge GFL 10.Gå til niveaukalibreringsmenuen (typisk 'Level Calibration' eller 'Niveaukalibrering').Tilføj et kalibreringspunkt ('Add Calibration Point').Vælg den aktuelle procentdel af væske i tanken og bekræft.Ændr væskeniveauet i tanken.Gentag trin 4 og 5 for at tilføje et andet kalibreringspunkt. Der kræves minimum to punkter, men jo flere punkter der tilføjes, desto mere præcis bliver aflæsningen.

Hvis aflæsningen af væskeniveauet på din Garmin-display ændrer sig med motoromdrejningerne, kan GFL 10-adapteren registrere en forkert type af sender.

Når båden er standset, skal du sætte motoren i frigear. Øg motoromdrejningerne. Hvis væskeniveauet ændrer sig, skal du ændre senderens type. Gå ind i GFL 10-konfigurationen på din Garmin-display, og vælg 'Gauge Type' (Sender type). Vælg den korrekte indstilling: 'Auto Detect' (Automatisk detektion), '1 Coil' (1 spole) eller '2 Coil' (2 spoler). Gentag testen for at kontrollere, om problemet er løst.

GFL 10-adapteren er designet til at vise oplysninger om væskeniveau på kompatible Garmin multifunktionsskærme (MFD) og displays. Dette omfatter enheder som GPSMAP-serien eller GMI 10-displayet. For en komplet liste over kompatible enheder kan du besøge Garmin's hjemmeside.

Nej, GFL 10-adapteren er specifikt designet til at integrere sig i et NMEA 2000-netværk. NMEA 2000 er en plug-and-play kommunikationsstandard for maritimt udstyr og betragtes som efterfølgeren til NMEA 0183-standarden.
