Gemmer 9%

Garmin

010-10603-00

RJ45-stik (sæt med 2)

null

PrisFå pro-pris

13,50€

13,50€ ~~14,99€~~

inkl. moms Fragt beregnes ved betaling.

Lavt lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Stiktype	RJ45
Kabeltype	Ethernet
Kabellængde	0.0
Kompatibelt netværk	Réseau Garmin Marine
Trådbundet netværk	Ethernet
Produkttype	Kit de connecteurs
Kompatible modeller	Tous les appareils compatibles avec le réseau marine Garmin
Cable Jacket Stripping Length Mm	16
Stikets låsemekanisme	À visser (écrou de serrage)
Drain Wire Trim Length Mm	14
Ethernet Cable Configuration	Croisé
Field Installable	Oui
Installation Wrench Size	15
Forventet anvendelse	Assemblage de câbles réseau Ethernet marins sur mesure
Max Cable Length Supported	100

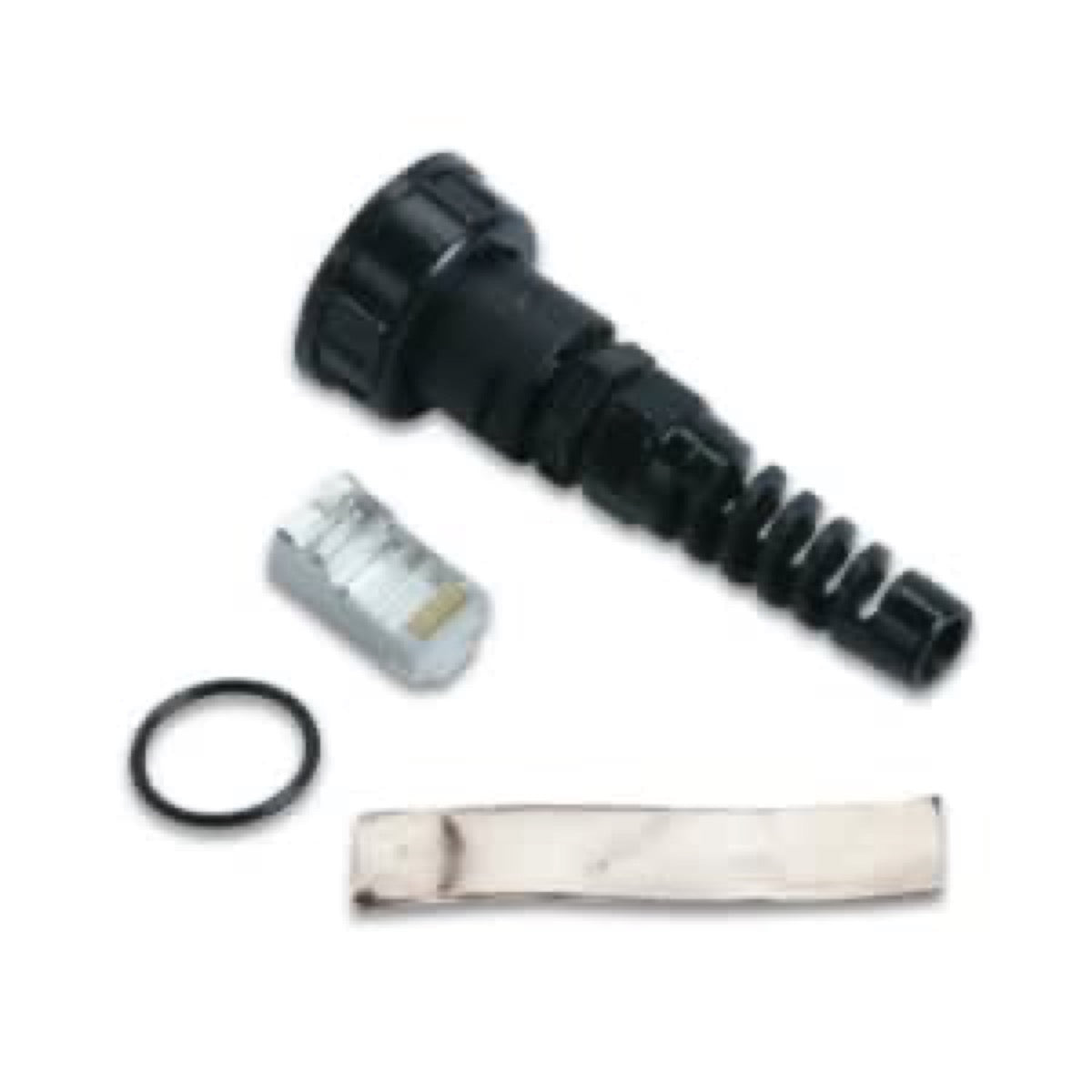

Pakkens indhold	2 prises RJ45, 2 écrous de serrage, 2 joints toriques, 2 rubans de cuivre
Shielding Method	Ruban de cuivre
Wire Stripping Length Mm	14

Detaljeret beskrivelse

Garmin RJ45-stikket (reference 010-10603-00) er en essentiel komponent til opbygning og vedligeholdelse af Garmin marine Ethernet-netværk. Designet til installationer, hvor der kræves specifikke kabellængder, gør dette kit det muligt for brugerne at fremstille tilpassede krydskoblede Ethernet-kabler, hvilket optimerer kabelføring og minimerer overskydende kabel ombord. I modsætning til færdigmonterede kabler giver dette kit den nødvendige fleksibilitet til komplekse opsætninger, hvor standardlængder ikke er egnede. Det er kompatibelt med alle enheder i Garmin marine-netværket og sikrer stabil forbindelse til data fra radar, ekkolod og detaljeret kortlægning.

Forbindelse og tekniske specifikationer

Dette kit er specifikt designet til krydskoblede Ethernet-kabler i Garmin marine-netværket. Det understøtter kabellængder op til 100 meter mellem enhederne og overholder netværkets ydeevnespecifikationer. Monteringen af stikkene følger en præcis kablingssekvens, opdelt i Side A og Side B, som angivet i den tekniske dokumentation. Denne detaljerede tilgang sikrer signalintegritet og kompatibilitet med Garmin-netværksarkitekturen. Installation kræver omhyggelig opmærksomhed på afisoleringsprocessen, trådenes arrangement, krympning og fastspænding af trækaflastningsmøtrikken (uden at overstramme).

Installation og kompatibilitet

Montering af RJ45-stik kræver specifik værktøj, herunder en modulær krympetang og en 15 mm-nøgle til trækaflastningsmøtrikken. De specifikke kablingssekvenser for Side A og Side B, som er detaljeret i den tekniske dokumentation, skal følges nøje for at sikre funktionaliteten af det krydskoblede kabel. Hvert kit indeholder to stik, hvilket gør det muligt at fremstille et komplet kabel eller reparere to ender. Dette produkt hører til Garmin-kablingsudstyrslinjen og tilbyder en teknisk løsning til specifikke installationsbehov i marine-netværket, svarende til kablingsmulighederne for Raymarine- eller B&G-systemer, der ligeledes kræver specifikke stik til deres proprietære Ethernet-netværk.

Dokumentation

Type	Nom
	EN - Instructions d'installation - Kit prises RJ45
	Notice d'installation - install Marine Ethernet Install Instructions

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Garmin RJ45-stik: Håndtering af marin netværkskabling »

Garmin RJ45-stikdåse-sættet er en essentiel tilbehør til enhver installation eller vedligeholdelse af Garmin marine-netværk. Dets primære anvendelsesværdi ligger i evnen til at fremstille Ethernet-kabler med præcise længder, hvilket undgår det rod, der ofte opstår med standardlængder og overskydende kabellængder. Dette er særligt relevant for både, hvor pladsen er begrænset, og hvor en ren kabelføring er afgørende for systemets pålidelighed.

Med hensyn til installation kræver dette sæt en vis ekspertise. Det er ikke en "plug & play"-løsning; brugeren skal kunne forberede Ethernet-kablet korrekt (afisolere, organisere ledningerne i henhold til Side A/Side B-tabellen) og udføre en kvalitetsmæssig krimpning med en passende tang. Præcisionen i krydskoblingen er afgørende for Garmin marine-netværkets funktion. En forkert kabelføring kan medføre datatab eller totalt kommunikationssvigt mellem enhederne. Det anbefales derfor at have god viden om netværkskabelingsstandarder eller at hyre en professionel.

Dette sæt adskiller sig fra færdiglavede kabler ved sin fleksibilitet. Ved komplekse installationer eller on-site-reparationer gør det det muligt at tilpasse kabelføringen millimeterpræcist. Det er særligt nyttigt for systemintegratorer, der skal tilpasse sig varierende bådkonfigurationer. Begrænsningerne ligger i behovet for specialværktøj og en stringent metode for at sikre forbindelsens pålidelighed. Overdreven tilspænding af trækaflastningsmøtrikken bør undgås for ikke at beskadige stikket.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

RJ45-stik (sæt med 2)

13,50€

13,50€ ~~14,99€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er det præcise navn på dette Garmin-produkt?

Det præcise navn på dette produkt er Garmin RJ45-stikdåser (sæt med 2 stk.).

Hvad er referenceen (SKU) for dette Garmin RJ45-stikdåsekit?

Fabrikantens reference (SKU) for dette Garmin RJ45-stikdåsekit er 010-10603-00.

Hvor mange RJ45-stik er inkluderet i dette kit?

Denne Garmin RJ45-stikpakke sælges i sæt med 2, hvilket betyder, at den indeholder to RJ45-stik.

Hvad er hovedformålet med dette Garmin RJ45-stikdåsekit?

Denne kit anvendes primært til opbygning og vedligeholdelse af Garmin's marine Ethernet-netværk. Den gør det muligt for brugerne at fremstille tilpassede Ethernet-krydsede kabler, hvilket optimerer kabelføringen og minimerer overskydende kabel ombord.

Er dette kit et officielt tilbehør fra Garmin?

Ja, dette RJ45-stikdåsekit er en officiel tilbehørsdel fra Garmin, designet specifikt til deres marine Ethernet-netværk.

Hvilken type netværk er dette kit designet til at understøtte?

Dette kit er specifikt designet til at understøtte Garmin's marine Ethernet-netværk, hvilket sikrer stabil forbindelse til data fra radar, ekkolod og detaljeret kortlægning.

Hvilke Garmin-enheder er dette kit kompatibelt med?

Dette kit er kompatibelt med alle Garmin marineenheder, der anvender Ethernet-tilslutning til datadeling, herunder radar, ekkolod og detaljeret kortlægning.

Kan dette kit anvendes til ikke-marine installationer?

Nej, dette kit er specifikt designet til Garmin marine Ethernet-netværk. Brug uden for dette miljø anbefales ikke og kan medføre, at ydeevne eller kompatibilitet ikke lever op til forventningerne.

Er dette kit kompatibelt med NMEA 0183- eller NMEA 2000-kommunikationssystemer?

Nej, dette RJ45-kit er designet til Garmin marine Ethernet-netværk. Det er ikke kompatibelt med NMEA 0183- eller NMEA 2000-kommunikationssystemer, der anvender andre protokoller og stiktyper.

Hvad er den maksimale anbefalede afstand mellem to enheder, der er forbundet med en kabel fremstillet med dette kit?

Garmin's marine-netværk understøtter kabellængder på op til 100 meter mellem enhederne og overholder netværkets ydeevnespecifikationer.

Er stikene i dette kit specifikke for Garmin Ethernet-krydsede kabler?

Ja, dette kit er specifikt designet til Garmin marine-Ethernetkrydskabler for at sikre optimal ydelse.

Er dette kit kompatibelt med alle Garmin kortplottere og multifunktionsskærme?

Ja, dette kit er designet til at være kompatibelt med alle Garmin marineenheder, hvilket omfatter kortplottere og multifunktionsskærme, der anvender Ethernet-forbindelse.

Hvilken type kabling kræves til Garmin-marinenetværket med dette kit?

Garmin marine-netværk kræver brug af krydsede Ethernet-kabler. Dette kit er designet til at gøre det muligt at fremstille denne type kabel.

Hvilke værktøjer er nødvendige for at samle kablerne med dette kit?

Til at samle kablerne med dette kit skal du bruge følgende værktøjer:

En skarp knivEn afisoleringstangEn modulær krympetangEn 15 mm-nøgle til at stramme møtrikken

Er der et specifikt kredsløbsskema, der skal følges for stikforbindelserne?

Ja, der findes et specifikt kablingsskema, som skal følges for stikforbindelser, med forskellige konfigurationer for side A og side B på krydskablet. Ledningerne skal placeres i en præcis rækkefølge efter positionerne 1 til 8.

Hvilken forholdsregel skal tages ved tilspænding af stikdåsen?

Det er vigtigt ikke at spænde for hårdt på aflastningsmøtrikken på forbindelsesboksen for kablet. En overdreven spænding kan beskadige stikket eller kablet.

Hvad er formålet med den brune ledning i kabelskemaet?

Den brune ledning fungerer som referencepunkt ved kabelføring. Den skal altid placeres i position 8, uanset om det er på side A eller side B af kablet.

Hvordan forbereder man kabelenden, inden ledningerne sættes ind i stikket?

Til forberedelse af kabelenden:

Skær kablet pænt til den ønskede længde. Klip kappen op 16 mm (5/8 tommer) fra den afskårne ende. Fjern den opklippede kappe. Klip drenetråden til ca. 14 mm (9/16 tommer) og fold den tilbage over kappen. Arranger de individuelle ledninger i henhold til det specifikke kabeldiagram (side A eller side B). Klip ledningerne til en ensartet længde, og lad ca. 14 mm (9/16 tommer) stikke ud fra kappens kant. Pak den medfølgende kobberbånd rundt om drenetråden og kappen. Stram kobberbåndet med en tang for at forme kabelenden.
