Garmin

010-04506-00

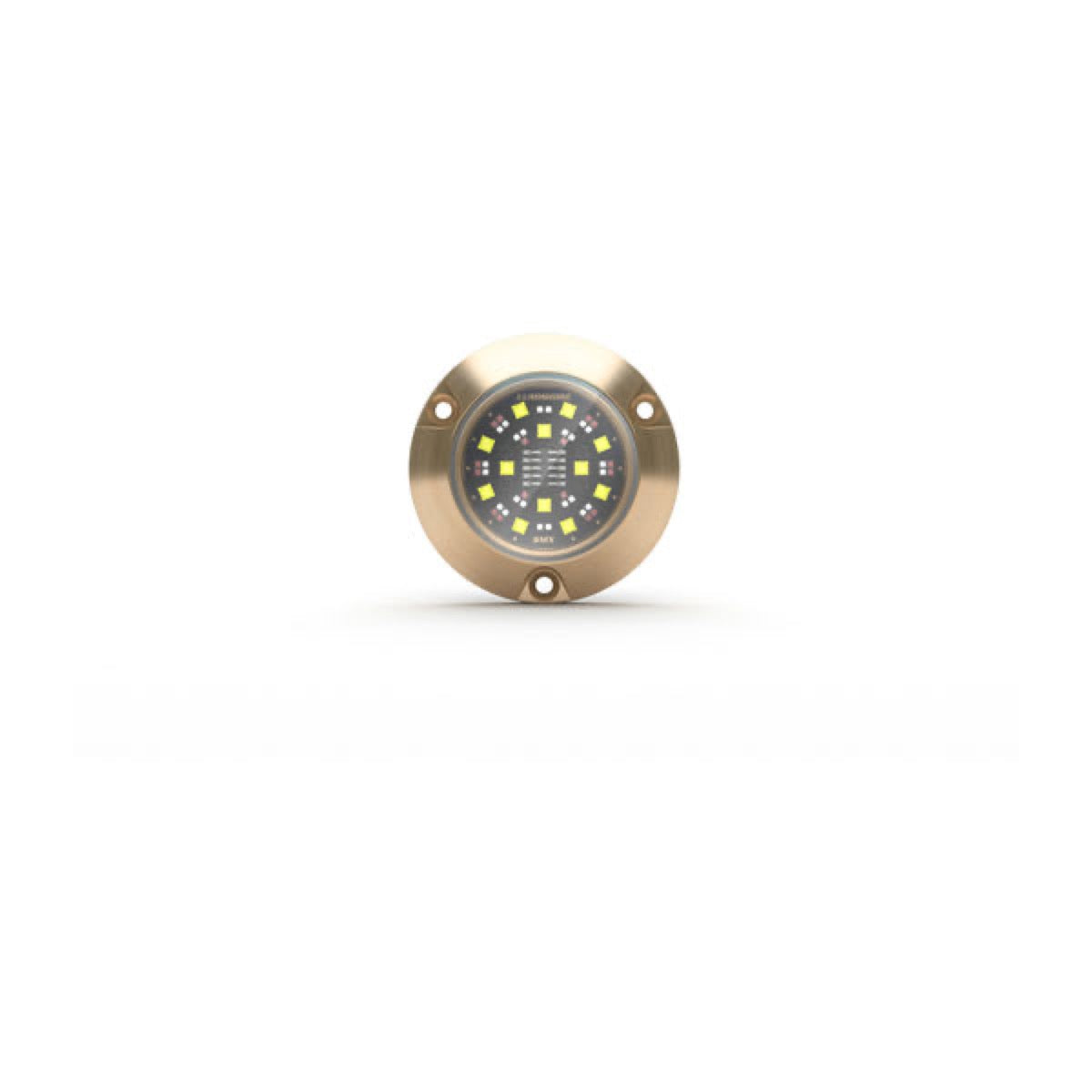

SMX94, overflademonteret projektør

Le Garmin SMX94, issu de la gamme ECLIPSE Lumishore, est un éclairage sous-marin LED RGBW à montage en surface, idéal pour les embarcations jusqu'à 7,5 mètres. Il délivre 6 000 lumens en blanc avec un faisceau de 90 degrés, une construction en aluminium bronze IP68 et un pilote intégré pour une installation simplifiée à 2 fils. Inclus : 3 vis de fixation en bronze marine.

PrisFå pro-pris

654,06€

654,06€ ~~749,99€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produkttype	Éclairage sous-marin
Installationstype	Montage en surface
Driftsspændingsområde	10.5 - 31V DC
Typisk elektrisk forbrug	42W
Lumenudbytte	6000.0
Strålevinkel	90.0
Lyskilde	Multicolore (RGBW)
Ydre diameter (mm)	70.0
Materiale i hus	Aluminium bronze de qualité marine
Farve / finish	Bronze marine
IP-klassificering	IP68
Forventet levetid (timer)	50000.0
Conductive Hull Requirement	Oui
Installation Depth Range Mm	101.6-304.8
Isolation Kit Part Number	39-0203
Isolation Kit Required	Oui
Max Boat Length M	7.5
Mounting Pcd Mm	61
Type af monteringsflade	Plat
Projection Depth Mm	17
Recommended Mounting Location	Tableau arrière, Coque latérale
Recommended Spacing Mm	762-914

Detaljeret beskrivelse

Designet til fartøjer op til 7,5 meter (25 fod), er SMX94, Single Light Surface Mount fra Garmin – en del af Lumishores ECLIPSE-serie – en undervands-LED-projektør med RGBW-farveskiftemuligheder til overflademontering. Modellen skiller sig ud med nem installation og integration på forskellige skrogtyper, herunder agterskot og sidepaneler.

Lysydelse og tekniske specifikationer

SMX94 leverer en lysydelse på 6.000 lumen i hvidt, med en samlet ydelse på 13.500 lumen. Med en strålevinkel på 90 grader sikrer den bred dækning og optimal lyspenetration under vandet. Projektøren anvender HICOB-LED-konfiguration med 12x5W til hvidt, 12x3W til grøn, 12x3W til blå og 16x3W til rødt, hvilket muliggør et fuldt farvespektrum. Enheden fungerer inden for et spændingsområde på 10,5 til 31V DC, med et strømforbrug på 3,5 A ved 12V DC og 1,75 A ved 24V DC. Levetiden er estimeret til over 50.000 timer.

Robust konstruktion og enkel installation

SMX94 er konstrueret med et hus i marine aluminiumsbronze og en linse i borosilikatglas, hvilket sikrer IP68-beskyttelse mod støv og nedsænkning. Til installation anbefales overflademontering på en plan flade, helst mellem 100 og 300 mm (4 til 12 tommer) under den minimale vandlinje. Systemet er udstyret med integreret driver og en 2-trådsforbindelse for direkte implementering. Tre monteringsskruer i marinebronze medfølger. Til ledende skrog er brug af et isolationskit (reference 39-0203) påkrævet.

Avanceret kontrol og funktioner

Kontrollen af SMX94 udføres via en standard tænd/sluk-omskifter (solgt separat), hvilket giver mulighed for at gennemløbe forudindstillede farver, pause på en bestemt nuance eller nulstille til hvidt. For mere avanceret styring er den kompatibel med det valgfrie ECLIPSE-styringscenter fra Lumishore. Produktet er dækket af en 3-års garanti.

Dokumentation

Type	Nom
	Notice d'installation - Manuel d'installation ECLIPSE SMX94 Color Select, montage en surface

Ekspertvurdering

« Undervandsbelysning SMX94: overflademontering RGBW og forenklet integration »

Garmin Lumishores SMX94 er en LED-baseret undervandslysarmatur til overflademontage, som er særligt relevant for ejere af fritidsbåde op til 7,5 meter (25 fod). Designet er optimeret til en enkel installation, der ikke kræver kompliceret gennemboring af skroget som gennemgående modeller. Integrationen af en indbygget styreenhed og en to-tråds forbindelse reducerer betydeligt tid og kompleksitet i den elektriske installation, hvilket gør det tilgængeligt for flere installatører eller erfarne ejere. Det er vigtigt at vælge en placering på en flad overflade på agterskot eller side af skroget, samtidig med at den anbefalede installationsdybde (100-300 mm under vandlinjen) overholdes for at maksimere lysudbyttet og apparatets levetid.

Denne model skiller sig ud med sin alsidige styringsmulighed. Selvom den kan styres via en simpel tænd/sluk-knap for en grundlæggende farvecyklus og pause, giver kompatibiliteten med Lumishores valgfrie ECLIPSE-styringsenhed mulighed for finere tilpasninger for dem, der ønsker en avanceret lysoplevelse. Det er vigtigt at bemærke, at ECLIPSE-styringsenheden udelukkende er beregnet til 12V-både. For skrog i aluminium eller andre ledende materialer er det obligatorisk at anvende isolationssættet 39-0203 for at forhindre galvanisk korrosion og sikre installationens levetid. Med et hus i aluminiumbronze og en linse i borosilikatglas er den robust nok til marine miljøer, selvom regelmæssig rengøring af linsen er nødvendig for at opretholde optimal lysydelse.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

SMX94, overflademonteret projektør

654,06€

654,06€ ~~749,99€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er lysstyrken på SMX94?

SMX94 lever en lysstyrke på 6.000 lumen i hvidt og et samlet på 13.500 lumen for alle farver kombineret.

Hvilke farver er tilgængelige for undervandsbelysningen SMX94?

SMX94 er en LED-belysning med RGBW, hvilket betyder, at den kan producere et bredt farvespektrum, herunder rød, grøn, blå og hvid.

Hvad er lyskeglens vinkel for SMX94?

SMX94 er designet til at tilbyde en udvidet dækning med en lyskegle på 90 grader, hvilket sikrer optimal lysgennemtrængning under vandet.

Hvilke materialer er SMX94-huset fremstillet af?

SMX94's hus er fremstillet i marine aluminiumbronze og udstyret med en linse i borosilikatglas, hvilket sikrer robusthed og holdbarhed i maritimt miljø.

Hvad er den estimerede levetid for SMX94-belysningen?

Den estimerede levetid for SMX94 undervandsbelysning er over 50.000 timers brug.

Hvad er de vigtigste mål for SMX94-belysningen?

SMX94-belysningen har en diameter på 70 mm (2,75 tommer). Dybden fra monteringsfladen er 17 mm (0,67 tommer).

Hvad er det elektriske forbrug på SMX94?

SMX94 forbruger 3,5 A ved 12V DC og 1,75 A ved 24V DC.

Hvordan er SMX94 beskyttet mod vand og støv?

SMX94 har en IP68-beskyttelse, hvilket betyder, at den er fuldstændig beskyttet mod støv og kan modstå langvarig nedsænkning i vand.

På hvilke typer af både kan SMX94 installeres?

SMX94 er designet til at blive installeret på fartøjer med en maksimal længde på 7,5 meter (25 fod).

Hvor skal SMX94-undervandslyset monteres på skroget?

Belysningen skal monteres på en plan overflade på skroget, specifikt på agterskibet eller sidekølerne, og ikke på en buet overflade.

Hvor dybt under vandlinjen skal SMX94 installeres?

For optimal undervandsbelysning anbefales det at montere SMX94 mellem 100 og 300 mm (4 til 12 tommer) under bådens minimums vandlinje.

Hvilke værktøjer er nødvendige til den mekaniske installation af SMX94?

Til den mekaniske installation skal du bruge en boremaskine, borebits, marin fugemasse (f.eks. 3M 4200 eller tilsvarende), en Frearson F2 skruetrækker og en flad skruetrækker.

Hvilke hullestørrelser skal der bores til installation af SMX94?

Du skal bore pilothuller på 3,5 mm (9/64”) til skruerne, et hul på 7 mm (9/32”) til kablet og en fordybning med diameter 13,5 mm (17/32”) og dybde 15 mm (5/8”) til kabelgennemføringen.

Skal der anvendes en isoleringskit ved installation af SMX94?

Ja, en isoleringspakke (reference 39-0203) SKAL anvendes på både med ledende skrog.

Hvordan tilslutter man SMX94 elektrisk til en simpel kontakt?

Den røde ledning skal forbindes til 12V eller 24V DC (10,5 - 31V DC), og den sorte ledning til jord (GND). Hvert lys skal beskyttes individuelt med en sikring.

Hvilke sikringer anbefales til SMX94?

Ved 12V DC drift anbefales en 4A sikring. Ved 24V DC drift anbefales en 3A sikring.

Er SMX94 kompatibel med en centraliseret kommando?

Ja, SMX94 kan styres af et ECLIPSE kontrolcenter. Bemærk venligst, at ECLIPSE kontrolcenteret udelukkende er beregnet til 12V-både.

Hvad er spændingsforsyningens arbejdsområde for SMX94?

SMX94 fungerer med en spændingsområde på 10,5 til 31V DC og er kompatibel med 12V- og 24V DC-systemer.

Hvordan vedligeholder og rengør man undervandsbelysningen SMX94?

Det anbefales at kontrollere belysningen regelmæssigt for at sikre, at den er fri for marin vækst. Brug en blød klud eller en blød børste til rengøring. Undgå abrasive materialer, opløsningsmidler, syrer, baser samt højtryksrensere eller sandblæsning.

Er SMX94 dækket af en garanti?

Ja, Lumishore-belysningssystemer, herunder SMX94, er omfattet af producentens garanti. De specifikke betingelser er beskrevet i Lumishore Ltd.s garantimanual.
