Trådløst sejlpack GNX™ 52

GNX Wind-skærmen er designet til at vise vinddata, herunder vindhastighed og vindretning, som trådløst transmitteres af gWind Wireless 2-sensoren. Den kan også vise den sande vindhastighed og -vinkel, hvis der er tilsluttet en kilde til bådens hastighedsdata til NMEA 2000-netværket.

gWind Wireless 2 vindføleren er drevet af et internt batteri, som skal installeres før montering. Den har desuden solcelledrevne opladningsegenskaber, da det anbefales at opbevare den et sted med lys for at vedligeholde batteriets opladning. Hvis føleren opbevares et mørkt sted, bør batteriet udskiftes ved begyndelsen af hver sæson.

GNX Wind-skærmen har en vandtæthed i henhold til IEC 60529 IPX7-standarden, hvilket betyder, at den kan modstå utilsigtet nedsænkning i op til 1 meter i 30 minutter. gWind Wireless 2 vindføleren er klassificeret som IPX-6 i henhold til IEC 60529-standarden og tilbyder beskyttelse mod kraftige bølger.

GNX Wind-skærmen er designet til indbygget montering. Installation kræver, at der skæres et hul på 90 mm (3,5 tommer) i monteringsfladen ved hjælp af den medfølgende skabelon, boring af pilothuller på 2,8 mm (7/64 tommer) til skruerne, hvorefter instrumentet fastgøres med de medfølgende skruer. Det anbefales at påføre et marint tætningsmiddel omkring tætningslisten på bagsiden af apparatet for at forhindre lækager bag instrumentpanelet.

Vindføleren gWind Wireless 2 skal monteres på en vandret overflade øverst på masten. Hvis der ikke er en vandret overflade til rådighed, skal der monteres en passende afstandsstykke. Det er afgørende, at transduceren installeres med front mod bådens forstævn og parallelt med bådens centerlinje. Hvis orienteringen ikke er perfekt justeret, kan den justeres via GNX Wind-skærmen for at sikre nøjagtigheden af vindvinkeldataene.

Ja, GNX Wind-skærmen forbindes til strøm og datakilder via et NMEA 2000-netværk. Pakken indeholder NMEA 2000-kabler og -stik, der er nødvendige for at tilslutte til et eksisterende netværk eller oprette et basalt netværk. Dette gør det muligt at modtage data fra andre NMEA 2000-enheder, f.eks. fartssensorer.

GNX Wind-skærmen kan ikke modtage NMEA 0183-data direkte. Den kan dog vise NMEA 0183-data, hvis disse kommer fra enheder, der er tilsluttet en GNX 20 eller GNX 21 (solgt separat), der er på det samme NMEA 2000-netværk.

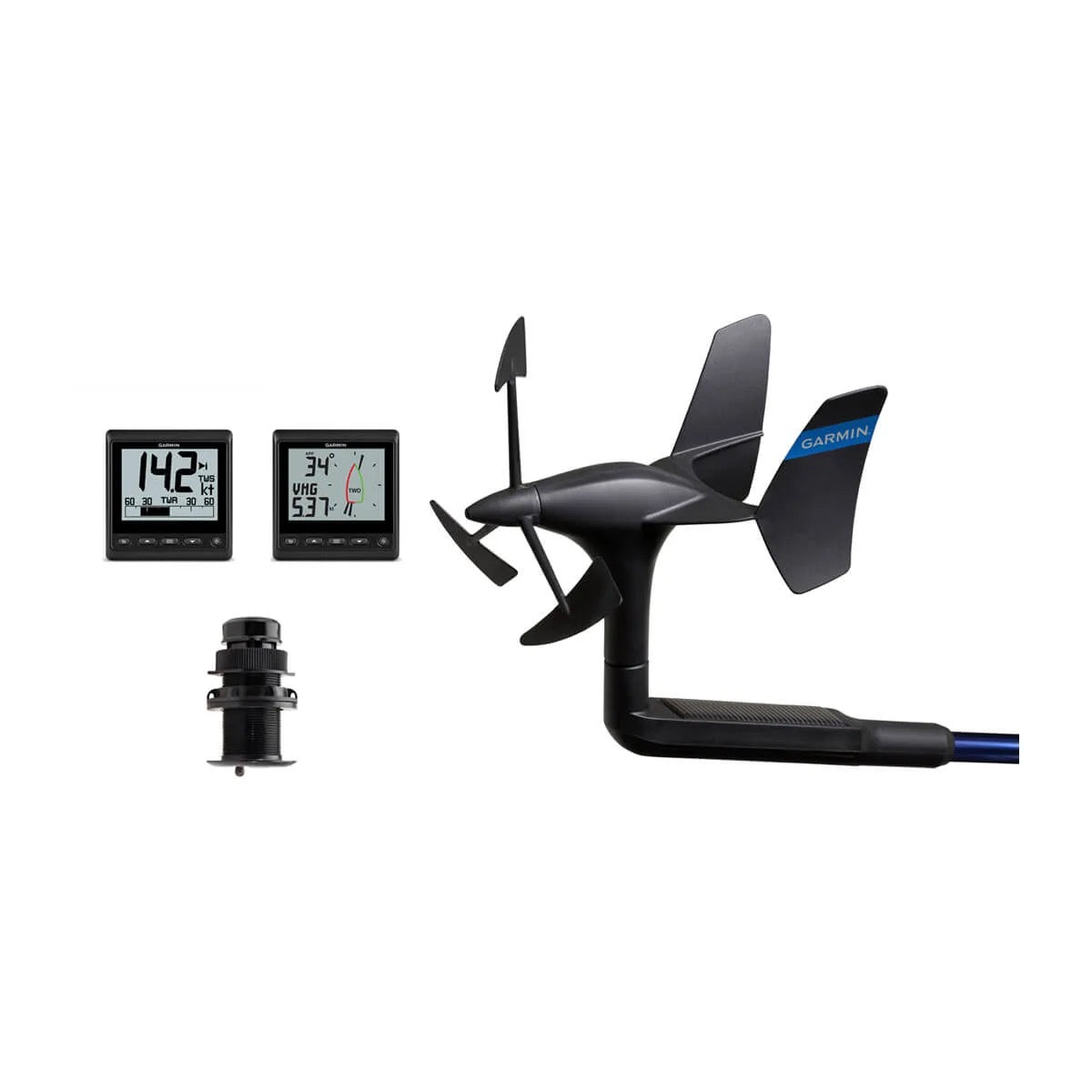

Garmin GNX™ 52-pakken er en komplet løsning til vindmåling. Den indeholder den trådløse vindføler gWind Wireless 2, displayet GNX Wind, et NMEA 2000-kabel, en NMEA 2000 T-forbindelse, et NMEA 2000-strømkabel, en NMEA 2000-termineringsprop, et installationskit til indbygning samt et beskyttelsescover.

For at installere GNX Wind-skærmen skal du først skære et hul på 90 mm (3,5 tommer) i monteringsfladen ved hjælp af det medfølgende skabelon. Bor derefter pilot-huller på 2,8 mm (7/64 tommer). Hvis du monterer apparatet i fiberglas, anbefales det at bruge en forsenkningsboremaskine til at bore gennem gelcoat-laget for at undgå revner. Påfør en marin tætningsmasse omkring tætningsflangen på bagsiden af apparatet, inden du fastgør det med de medfølgende skruer. Ved brug af rustfri stålskruer i fiberglas anbefales smøremiddel mod gnidning.

Vindføleren gWind Wireless 2 skal monteres på en vandret overflade øverst på masten. Hvis overfladen ikke er vandret, skal der anvendes en passende afstandsstykke for at skabe en plan overflade. Føleren skal installeres med fronten mod bådens forstævn, parallelt med bådens centerlinje. Hvis orienteringen ikke er perfekt justeret, kan den justeres digitalt efter installation via displayet GNX Wind.

Ja, GNX™ 52-pakken er designet til at tilsluttes et NMEA 2000-netværk. GNX Wind-displayet og trådløse gWind 2-sensoren kommunikerer via dette netværk. De medfølgende NMEA 2000-kabler og -stik gør det muligt at integrere det i dit eksisterende netværk eller oprette et grundlæggende NMEA 2000-netværk, hvis nødvendigt. NMEA 2000-netværket leverer strøm og data til navigationsinstrumentet.

GNX Wind-displayets dimensioner er som følger:

Uden beskyttelseshylster: 110 x 115 x 30 mm (højde x bredde x dybde)Med beskyttelseshylster: 115 x 120 x 35,5 mm (højde x bredde x dybde)

Ja, vindføleren gWind Wireless 2 har en vandtæthedsgrad i henhold til IEC 60529 IPX-6, hvilket betyder, at den er beskyttet mod kraftige bølger.

gWind Wireless 2-sensoren kan måle vindhastigheder fra 0,9 til 90 knob (0,5 til 50 m/s).

GNX Wind-displayet modtager vinddata direkte fra den trådløse vindføler gWind Wireless 2. Hvis føleren og displayet købes sammen i et sæt, er de som regel fabriksparret. Føleren sender dataene trådløst til displayet, som derefter kan vise og dele dem via NMEA 2000-netværket.

GNX Wind-displayet kan ikke modtage NMEA 0183-data direkte. Det kan dog vise NMEA 0183-data fra kilder, der er tilsluttet en GNX 20- eller GNX 21-enhed (solgt separat) på det samme NMEA 2000-netværk. Instrumentet kan også modtage data fra Nexus-instrumenter og -sensorer ved hjælp af en GND™ 10-enhed (solgt separat).

For at undgå interferens med et magnetisk kompas må GNX Wind-displayet ikke installeres nærmere end 209 mm (8,25 tommer) fra kompasset.

Du kan justere retningen på vindføleren gWind Wireless 2 direkte fra displayet GNX Wind. Fra et instrumentskærmbillede på GNX Wind skal du gå til indstillinger, vælg SENS (sensor), derefter ANGL (vinkel). Du kan derefter estimere og indtaste vinklen i grader med uret, som føleren peger i forhold til bådens centrale forreste akse.

Ja, pakken indeholder de nødvendige NMEA 2000-kabler og -stik, herunder et NMEA 2000-strømkabel til at forbinde enheden til dit NMEA 2000-netværk. NMEA 2000-netværket leverer strøm til instrumentet. Det er vigtigt at forbinde NMEA 2000-strømkablet til bådens tændingskontakt eller en anden kontakt i serie, og ikke direkte til batteriet, for at undgå at aflade det.

GNX Wind-skærmen giver mulighed for at vælge foruddefinerede profiler eller oprette tilpassede profiler. En POWERBOAT-profil er tilgængelig som standard og viser instrumenter, der er nyttige til motorbåde, såsom GPS-hastighed, GPS-kurs, dybde, pejling til waypoint og afstand til næste waypoint samt vandtemperatur. Du kan også konfigurere datamålinger og layoutet af instrument-siderne.
