Trådløs sejlpack GNX™ 43

For at installere gWind™ Wireless 2-sensoren skal du følge disse trin:

Installer det medfølgende batteri i sensoren ved at åbne batterifaget med en stjerneskruetrækker (nr. 2) og tilslutte batteriet til den dedikerede port.Vælg en monteringsplacering på en vandret overflade i toppen af masten, rettet fremad på båden og parallelt med bådens centrale akse.Brug monteringsbeslaget som skabelon til at markere placeringen af pilot-hullerne.Bor pilot-hullerne med en 4,5 mm-bor (11/64 tommer).Fastgør monteringsbeslaget til overfladen med de medfølgende skruer.Placer sensoren i monteringsbeslaget ved at skubbe den på plads, indtil den stopper.Spænd låsemøtrikken manuelt med uret for at fastgøre sensoren.Sæt sikkerhedsklemmen på sensoren for at forhindre, at låsemøtrikken løsner sig.Hvis sensoren ikke er præcist rettet fremad på båden, kan du justere dens orientering via GNX™ Wind-instrumentet for at opnå præcise vindvinkeldata.

For optimal performance af GDT™ 43-transduceren er monteringspladsen afgørende:

På sejlbåde med fin køl monteres den mere end 25 cm og mindre end 75 cm foran kølen samt mindre end 10 cm fra centerlinjen.På sejlbåde med lang køl monteres den let skråt mod stævnen.Undgå montering nær skarpe kanter på skroget (bøjninger) på motorbåde.På både med enkelt fremdrift monteres den ikke i propellens strøm.På både med dobbelt fremdrift monteres den helst mellem propellerne.Transduceren skal være parallel med skibets stævn-stævn-akse.Sørg for, at transduceren er tilgængelig indefra skibet.Undgå montering bag spanter, forstærkninger, samlinger, indtag eller udløb af vand eller andre elementer, der kan skabe luftbobler eller turbulens.Monter den ikke, hvor den kan blive ramt ved nedsænkning, løft eller opbevaring.Den skal være i rent (ikke turbulent) vand for optimal ydelse.

Ja, det trådløse GNX™ 43-sejlpakke er fuldt kompatibelt med et eksisterende NMEA 2000®-netværk. GNX™ Wind-instrumentet og GDT™ 43-transduceren (via sin adapter) tilsluttes direkte til NMEA 2000-netværket. NMEA 2000-netværket leverer strøm til instrumentet og transmitterer data fra NMEA 2000-sensorer. De medfølgende NMEA 2000-kabler og -stik gør det muligt at tilslutte enhederne til dit eksisterende netværk eller oprette et grundlæggende NMEA 2000-netværk, hvis nødvendigt.

Garmin GNX™ 43-pakken er designet til at vise essentielle navigationsdata for sejlads. Den viser præcise trådløse vinddata (vindhastighed og -retning) via gWind™ Wireless 2-sensoren. Derudover leverer den dybde, bådens fart gennem vandet og vandtemperatur via GDT™ 43-transduceren, der er tilsluttet NMEA 2000-netværket.

GNX™ Wind-instrumentet er designet til at blive monteret indfelt. Her er de generelle trin:

Skær skabelonen til indfelt montering (medfølger i boksen) ud og placer den på det ønskede sted.Bor et pilothul på 10 mm (3/8 tommer), hvis du bruger en roterende værktøj, eller brug en hul-sav på 90 mm (3,5 tommer) til at skære monteringsfladen ud langs skabelonens stiplet linje.Juster størrelsen på hullet efter behov med en fil og sandpapir.Kontrollér, at instrumentet passer korrekt, og at monteringshullerne er justeret.Bor pilothuller på 2,8 mm (7/64 tommer) til skruerne. Hvis du monterer i fiberglas, skal du bruge en forsenker til kun at bore gennem gelcoatlaget for at undgå revner.Fjern resten af skabelonen.Placer den medfølgende pakning bag på apparatet og påfør maritimt fugemasse omkring pakningen for at forhindre lækager.Forbind alle nødvendige kabler, inden du placerer instrumentet i udskæringen.Fastgør instrumentet solidt til monteringsfladen med de medfølgende skruer. Påfør smøremiddel mod fastsiddende skruer på rustfri stålskruer, hvis du monterer i fiberglas.Sæt rammen på plads.

Bemærk: Sørg for, at instrumentet er vandret under installationen for at sikre korrekt aflæsning af vindretning og -hastighed.

GNX™ Wind-instrumentet kan ikke direkte modtage NMEA 0183®-data. Det kan dog vise NMEA 0183-data fra kilder, der er tilsluttet en GNX 20- eller GNX 21-enhed (solgt separat) på det samme NMEA 2000®-netværk. Det kan også modtage data fra Nexus®-instrumenter og -sensorer via en GND™ 10-enhed (solgt separat).

Hovedkomponenterne i GNX™ 43-pakken har specifikke vandmodstandsklassifikationer:

GNX™ Wind-instrumentet har en IEC 60529 IPX7-klassifikation. Det betyder, at det kan modstå utilsigtet nedsænkning i vand op til 1 meter i 30 minutter. gWind™ Wireless 2 vindføleren har en IEC 60529 IPX6-klassifikation. Den er beskyttet mod kraftige bølger.

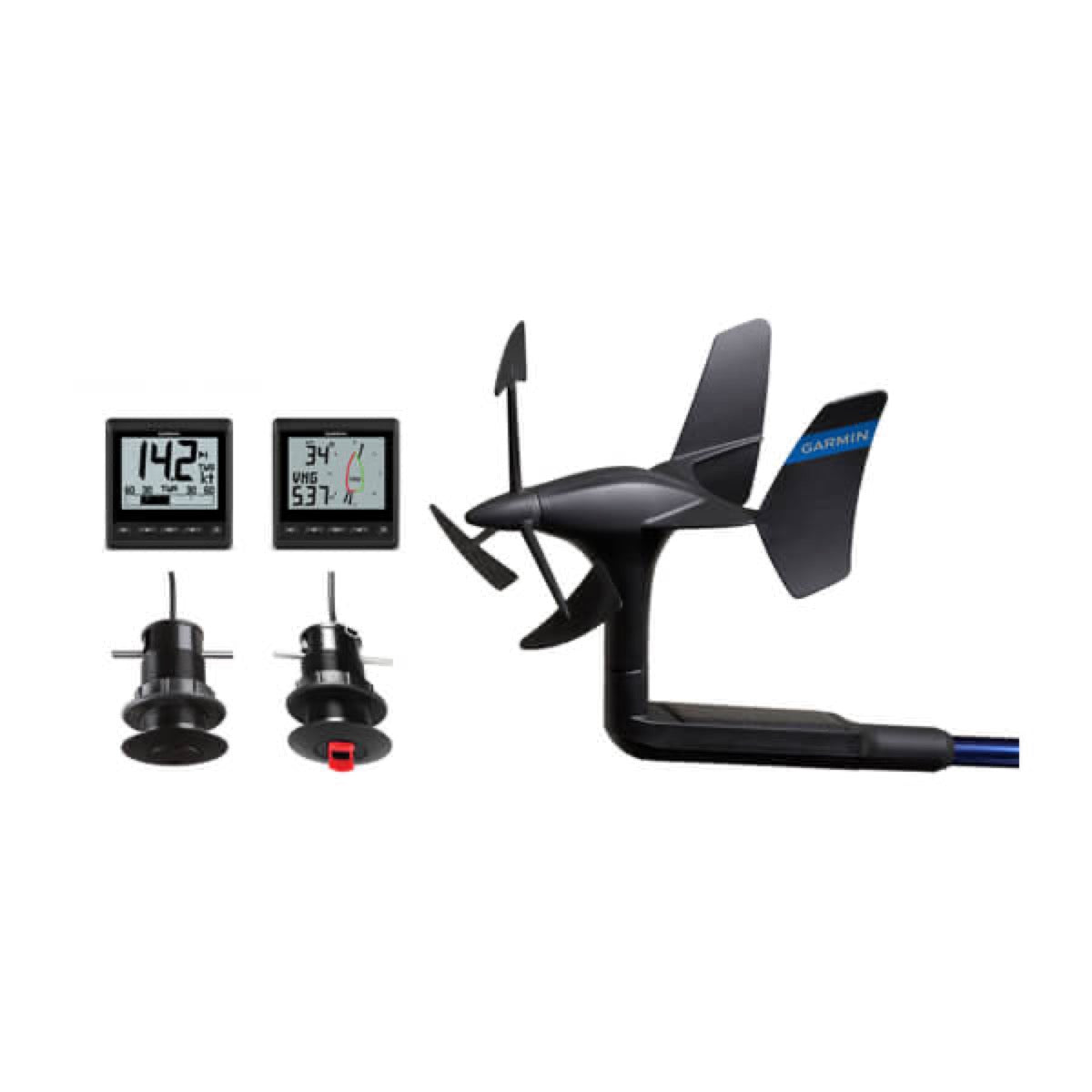

Garmin GNX™ 43-pakken er en komplet løsning, der omfatter:

GNX™ Wind-instrumentetgWind™ Wireless 2-sensorentransduceren GDT™ 43 gennemskærende adapteren NMEA 2000 til GDT 43NMEA 2000-kabler og -stik til installation.

Garmin GNX™ 43-pakken leverer essentielle navigationsdata til sejlads:

Trådløse vinddata med præcis måling af vindhastighed og -retning via gWind™ Wireless 2-sensoren. Dybdedata, fart gennem vandet og vandtemperatur via GDT™ 43-transduceren, overført via NMEA 2000-netværket.

gWind™ Wireless 2-sensoren forsynes via et internt batteri. Det anbefales at opbevare sensoren et sted, hvor den udsættes for lys, for at vedligeholde batteriets opladning. Hvis sensoren opbevares på et mørkt sted i længere tid, bør batteriet udskiftes i begyndelsen af hver sejlsæson for at sikre optimal funktion.

GNX™ Wind-instrumentet har en vandtæthed i overensstemmelse med IEC 60529 IPX7, hvilket betyder, at det kan modstå utilsigtet nedsænkning i vand op til 1 meter i 30 minutter.Capacitetsføleren gWind™ Wireless 2 har en vandtæthed i overensstemmelse med IEC 60529 IPX-6, hvilket beskytter den mod kraftige bølger.

For at opnå de bedste resultater skal GDT™ 43 transduceren monteres i et område med ren (ikke turbulent) vandstrøm, parallelt med skibets stævn–hæk-akse. Her er specifikke overvejelser:

På sejlbåde med fin køl: Transduceren skal monteres mere end 25 cm og mindre end 75 cm foran kølen samt mindre end 10 cm fra centerlinjen.På sejlbåde med lang køl: Den skal monteres i en let vinkel mod stævnen, ikke parallelt med centerlinjen.Generelt: Undgå montering bag spanter, afstandsstykker, samlinger, afløb eller andre elementer, der kan skabe luftbobler eller turbulent vand. Kontroller, at placeringen tillader adgang til transduceren indefra skibet.

Til montering af transducere GDT™ 43 skal du bruge følgende værktøj:

En boremaskineEn hulssav på 43 mm (1 11/16 tommer)Til montering på fiberglas-skrog med kerne: en hulssav på 52 til 55 mm (2 1/16 til 2 3/16 tommer)MarinemastikSilikonefedtEn kabelknivEn metalfil (til montering på metal-skrog)Fiberglasvæv og resin (valgfrit til tætning af fiberglas-skrog med kerne)En cylinder på 43 mm, voks, tape og støbeepoxy (valgfrit til tætning af fiberglas-skrog med kerne)

Installation på en fiberglas-kølbåd med kerne kræver en specifik forberedelse for at forsegle kernen og undgå vandindtrængning. Fremgangsmåden er som følger:

Boret et pilotahul på 3 mm (1/8 tomme) indefra og ud gennem skroget. Udefra bruges en hulboremaskine på 43 mm (1 11/16 tomme) til kun at skære igennem den ydre fiberglas-overflade. Indefra, ved pilotahullet, bruges en hulboremaskine til at skære et hul på 9–12 mm (3/8–1/2 tomme) større end det ydre hul, gennem den indre overflade og størstedelen af kernen, uden at skære den ydre overflade over. Fjern den udskårne indre overflade og kerne. Slib og rengør området. Forsegl kernen ved enten at anvende lag af fiberglasvæv og resin eller ved at bruge en støbende epoxy med en 43 mm cylinder som afstandsstykke. Når kernen er forsejlet og hærdet, kan du fortsætte med monteringen af transduceren som beskrevet i de generelle instruktioner.

GNX™ Wind-instrumentet er designet til indbygningsmontage (flush mount) i dit instrumentpanel. Her er de generelle trin:

Brug det medfølgende monteringsmønster til at markere placering og udskæring. Skær monteringsfladen ud med en 90 mm (3,5 tommer) hulsave eller en roterende værktøj. Bor forpilothuller på 2,8 mm (7/64 tommer) til monteringsskruerne. Hvis du monterer enheden i glasfiber, skal du bruge et forstærkningsbor til at bore en udfræsning gennem gelcoatlaget alene for at undgå revner.Placer den medfølgende pakning bag på enheden og påfør marin fugemasse omkring pakningen for at forhindre lækager.Sæt instrumentet ind i udskæringen og fastgør det sikkert med de medfølgende skruer. Brug smøremiddel mod gnidning på rustfri stålskruer, hvis du monterer i glasfiber.Tryk rammen på plads.

Sikkerhedsafstanden for kompasset i GNX™ Wind-instrumentet er 209 mm (8,25 tommer). Det er afgørende at montere enheden mindst denne afstand fra et magnetisk kompas for at undgå interferens, der kan påvirke kompassets præcision.

gWind™ Wireless 2-sensoren skal monteres på en vandret flade øverst på masten. Hvis der ikke er en vandret flade til rådighed, skal der tilføjes en passende afstandsstykke for at skabe en. Sensoren skal installeres med fronten mod bådens forstævn, parallelt med den centrale akse. Hvis orienteringen ikke er præcis, kan den justeres via indstillingerne i GNX™ Wind-instrumentet for at modtage nøjagtige vindvinkeldata.

Ja, Garmin GNX™ 43-pakken er designet til at tilsluttes et NMEA 2000-netværk. GNX™ Wind-instrumentet og GDT™ 43-transduceren (via sin NMEA 2000-adapter) tilsluttes til NMEA 2000-netværket, som leverer strøm og data fra andre NMEA 2000-enheder. NMEA 2000-kabler og -stik er inkluderet for at lette tilslutningen til et eksisterende netværk eller opbygning af et grundlæggende netværk.

GNX™ Wind-instrumentet kan ikke modtage NMEA 0183-data direkte. Det kan dog vise NMEA 0183-data fra kilder, der er forbundet til en GNX 20 eller GNX 21-enhed (solgt separat), som igen er forbundet til det samme NMEA 2000-netværk.

Ja, GNX™ Wind-instrumentet kan modtage data fra Nexus®-instrumenter og -sensorer ved brug af en GND™ 10-enhed (sælges separat). Derudover kan GDT™ 43-transduceren forbindes til et Nexus®-system ved at afskære kablet til den ønskede længde og tilslutte ledningerne til dybdeporten på Nexus®-enheden.
