ICC "Inverter Charger Control" kontrolpanel

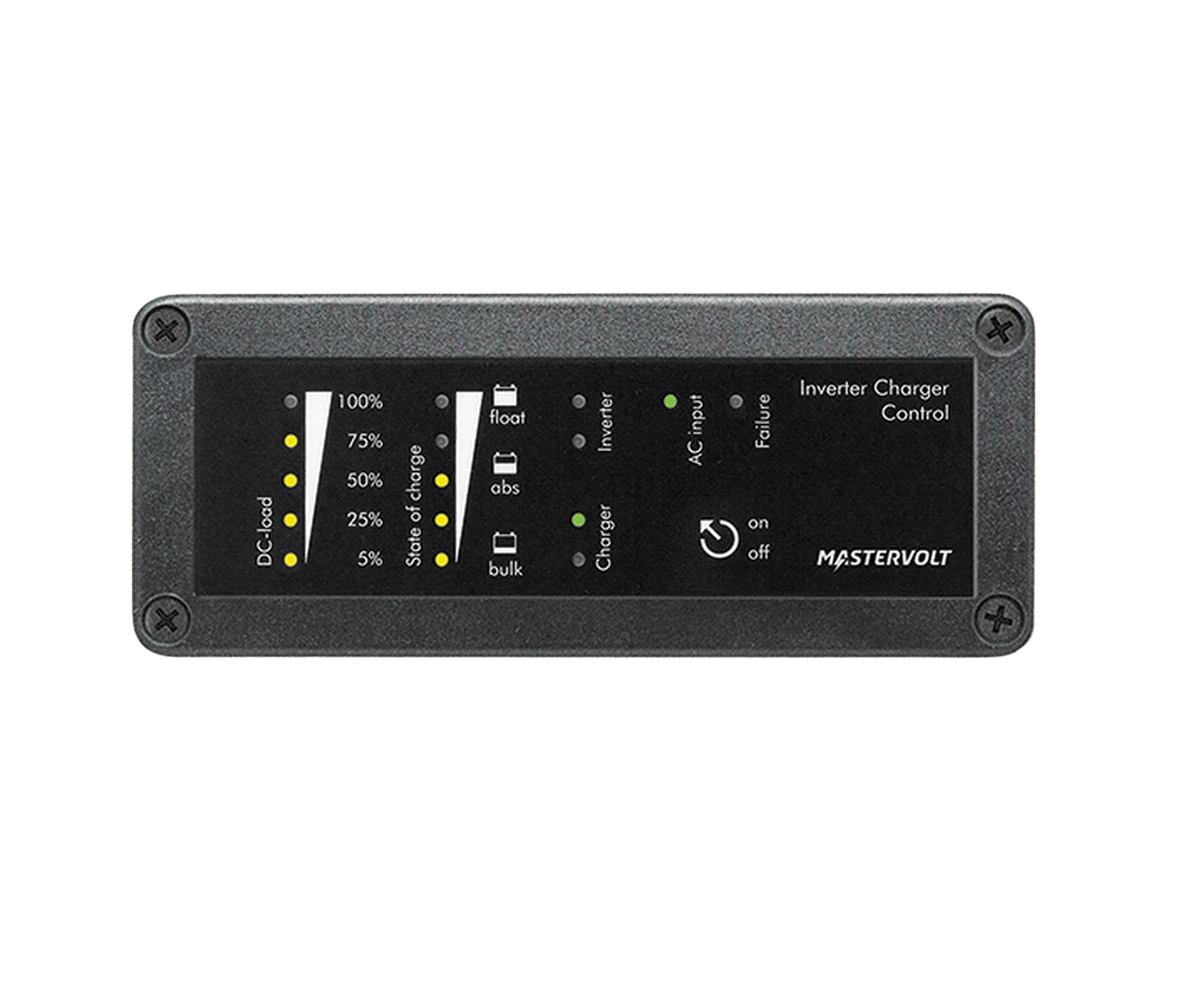

Le tableau de commande Remote ICC (Inverter Charger Control) de Mastervolt est conçu pour l'opération et le contrôle à distance des systèmes Mass Combi. Il permet un suivi précis et en temps réel de l'état de l'onduleur/chargeur.

Ce panneau offre une interface utilisateur dédiée pour la gestion de l'énergie à bord. Il fournit des informations essentielles via ses indicateurs, affichant l'état du chargeur et de l'onduleur, les courants, les tensions et les statuts des cycles de charge. Il inclut également un interrupteur marche/arrêt.

En mode « Charger », le tableau affiche le courant de charge C.C. en pourcentage du maximum et le statut du cycle de charge (bulk, absorption, float), des détails cruciaux pour la santé de la batterie.

Si la DEL « Failure » s'éclaire en rouge, cela signifie qu'une panne est détectée dans le système. Les causes spécifiques des pannes sont expliquées dans le manuel du Mass Combi.

La DEL d'entrée CA s'allume en vert si l'alimentation CA est disponible et conforme aux spécifications. Elle clignote rapidement en cas de qualité insuffisante du CA entrant, ce qui est vital pour prévenir les dommages aux équipements sensibles.

La DEL du chargeur (Charger) s'allume en vert lorsque le Mass Combi fonctionne en mode chargeur. Elle passe au rouge en cas d'erreur détectée.

Oui, un câble de télécommande d'une longueur de 6 mètres est fourni avec le tableau de commande Remote ICC.

Non, l'interrupteur On/Off du tableau de télécommande ICC n'éteint pas totalement le Mass Combi. Le débit sans charge connectée reste inférieur à 5mA et permet aux bus de données connectés aux tableaux de commande de rester actifs.

Lorsque le Mass Combi est éteint via le tableau de télécommande ICC, le débit sans charge connectée est inférieur à 5mA.

Pour connaître les dimensions exactes de la découpe nécessaire à l'installation, il est impératif de se référer aux schémas de la Figure 1 fournis dans le manuel d'utilisation du produit.

Le tableau de commande Remote ICC est conforme aux directives de l'Union Européenne 2014/30/EU (Directive CEM) et 2011/65/EU (Directive RoHS).

Les normes harmonisées appliquées pour le tableau Remote ICC incluent :

EN 61000-6-3: 2007 + A1:2011 + AC:2012 (Émission pour environnements résidentiels, commerciaux et industriels légers)EN 61000-6-2: 2005 + AC:2005 (Immunité pour environnements industriels)

Le tableau de commande Remote ICC est spécifiquement conçu pour l'opération et le contrôle à distance des systèmes Mastervolt Mass Combi.

Avant toute installation, il est crucial d'éteindre le Mass Combi, de déconnecter l'alimentation CA externe et de retirer les fusibles CC afin d'assurer votre sécurité et celle de l'équipement.

Il est impératif de n'autoriser de modifications sur votre système électrique que par des électriciens qualifiés, et de s'assurer que les branchements et les caractéristiques de sécurité sont conformes aux réglementations locales en vigueur.

Le câble de communication doit être installé entre l'entrée REMOTE du Mass Combi et le tableau ICC. Pour cela, il est nécessaire d'ouvrir la partie branchements du Mass Combi.

Oui, l'installation du tableau de commande Remote ICC nécessite de faire une découpe dans la surface de montage, en suivant les schémas de dimensions fournis dans le manuel du produit.

La période de garantie standard pour le tableau de commande Remote ICC est de deux ans. Toute installation non conforme aux directives, instructions et spécifications du manuel utilisateur peut entraîner une annulation de cette garantie.
