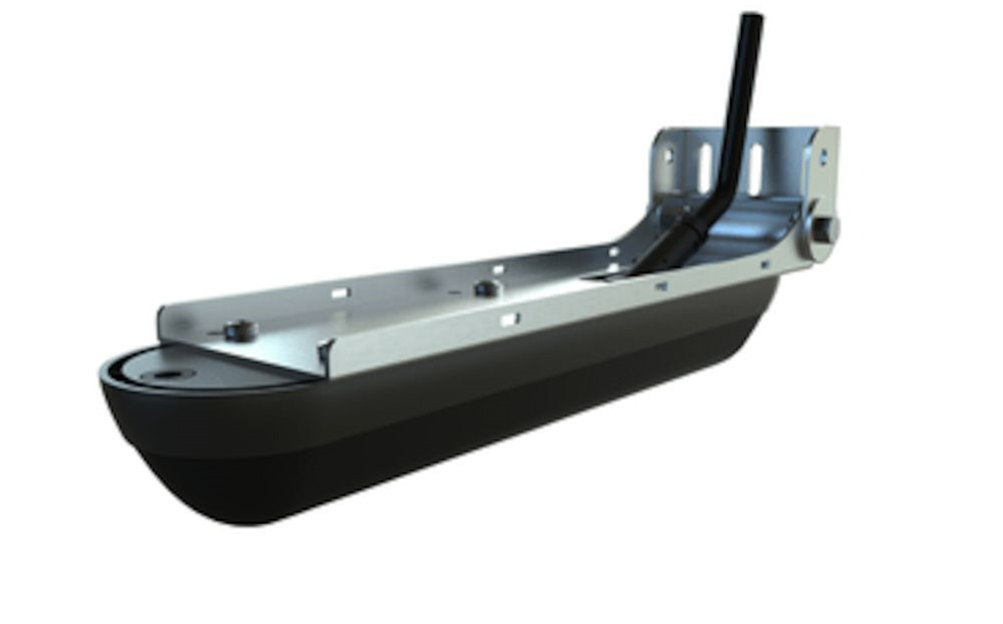

Sonde seule StructureScan 3D

La sonde Navico StructureScan 3D est conçue pour générer des vues tridimensionnelles des fonds marins et des structures sous-marines. Elle permet d'obtenir des images haute résolution du terrain sous-marin et des zones où se cachent les poissons, en utilisant les technologies SideScan et DownScan.

La sonde StructureScan 3D utilise deux fréquences principales :

455 kHz : Offre une plus grande portée et une profondeur maximale accrue.800 kHz : Fournit une définition d'image supérieure, mais avec une portée et une profondeur maximales réduites.

La profondeur maximale que la sonde StructureScan 3D peut atteindre dépend de la fréquence utilisée :

À 455 kHz, la profondeur maximale est de 300 pieds (environ 91 mètres).À 800 kHz, la profondeur maximale est de 100 pieds (environ 30 mètres).

La portée latérale maximale du SideScan varie selon la fréquence :

À 455 kHz, la portée latérale atteint 500 pieds (environ 152 mètres), soit 250 pieds (environ 76 mètres) de chaque côté du bateau.À 800 kHz, la portée latérale est de 300 pieds (environ 91 mètres), soit 150 pieds (environ 45 mètres) de chaque côté du bateau.

La sonde StructureScan 3D offre une séparation des cibles de 1,5 pouces (38,1 mm), permettant de distinguer précisément les objets sous-marins.

Le câble de la sonde StructureScan 3D a une longueur de 6 mètres (20 pieds).

La sonde StructureScan 3D fonctionne avec une puissance d'émission de 500W RMS et une puissance crête de 4000W.

La sonde StructureScan 3D nécessite une alimentation de 12V DC. La plage de tension d'entrée acceptée est de 10V à 17V DC. Le courant de drain maximal est de 0.75A, typique de 0.60A et d'appel de 4.7A crête.

Un fusible externe de type 3A à action rapide (automotive blade) est recommandé pour protéger l'alimentation de la sonde.

Le poids de la sonde seule est d'environ 1,9 livres (environ 0,86 kg). Avec son support de montage, le poids total est d'environ 2,55 livres (environ 1,16 kg).

Oui, cette sonde StructureScan 3D est un accessoire essentiel compatible avec les systèmes Lowrance, ainsi qu'avec d'autres marques du groupe Navico comme Simrad et B&G.

Non, cette sonde ne fonctionne pas seule. Elle nécessite un module StructureScan 3D (vendu séparément) pour traiter les données et les afficher sur un écran compatible.

Le système StructureScan 3D, en utilisant cette sonde, offre principalement deux vues sonar puissantes :

SideScan : Permet de visualiser des objets et des structures sur les côtés du bateau.DownScan : Fournit une vue plus détaillée directement sous le bateau.Ces vues sont combinées pour créer une image panoramique sous-marine en 3D.

Plusieurs options de montage sont possibles pour la sonde StructureScan 3D :

Montage sur tableau arrière (Transom Mount) : Permet de suivre le fond à haute vitesse.Montage sur Jackplate (Jackplate Mount) : Protège la sonde et réduit la traînée.Montage sur marche (Step Mount) : Protège la sonde et réduit la traînée.Montage direct/sur marche (Direct Mount/Step) : Protège la sonde et réduit la traînée.Montage sur moteur électrique (Trolling Motor Mount) : Vendu séparément, permet de scanner en déplaçant le moteur.

Pour l'installation de la sonde, vous aurez besoin des outils et fournitures suivants (non inclus) :

PerceuseForets (tailles spécifiques selon le type de montage)Tournevis cruciforme (Phillips)Produit d'étanchéité de qualité marine (pour au-dessus ou en dessous de la ligne de flottaison)

Le kit de montage inclus avec la sonde contient les éléments suivants :

Vis de montage sur tableau arrière (2)Boulons d'assemblage du support (2)Rondelles d'assemblage du support (4)Écrous d'assemblage du support (2)Vis de fixation du transducteur (6)Écrous de blocage de fixation du transducteur (6)Vis de montage LSS-1 (4) (pour le module, non la sonde)Connecteur à sertir à extrémité fermée (1)Colliers de serrage (2)

La sonde StructureScan 3D communique avec l'unité principale (via le module StructureScan 3D) par une connexion Ethernet. Le système prend en charge jusqu'à 3 appareils partagés.

La vitesse maximale du bateau pour un fonctionnement optimal de la sonde StructureScan 3D est de 10 mph (environ 16 km/h) ou moins pour obtenir les meilleures images. La vitesse maximale pour marquer des objets est de 35 mph (environ 56 km/h).

Oui, si vous connectez le fil jaune directement à la batterie, vous devez impérativement déconnecter la batterie lorsque votre bateau n'est pas utilisé. Dans le cas contraire, le système StructureScan continuera de consommer de l'énergie et videra la batterie.

Oui, avec le système StructureScan, vous pouvez sauvegarder des waypoints en déplaçant le curseur à la position désirée sur l'écran et en appuyant sur la touche Enter ou Wpt, que ce soit sur les pages StructureScan ou Sonar.
