Raymarine

A80721

DeviceNet til NMEA 0183 konverter

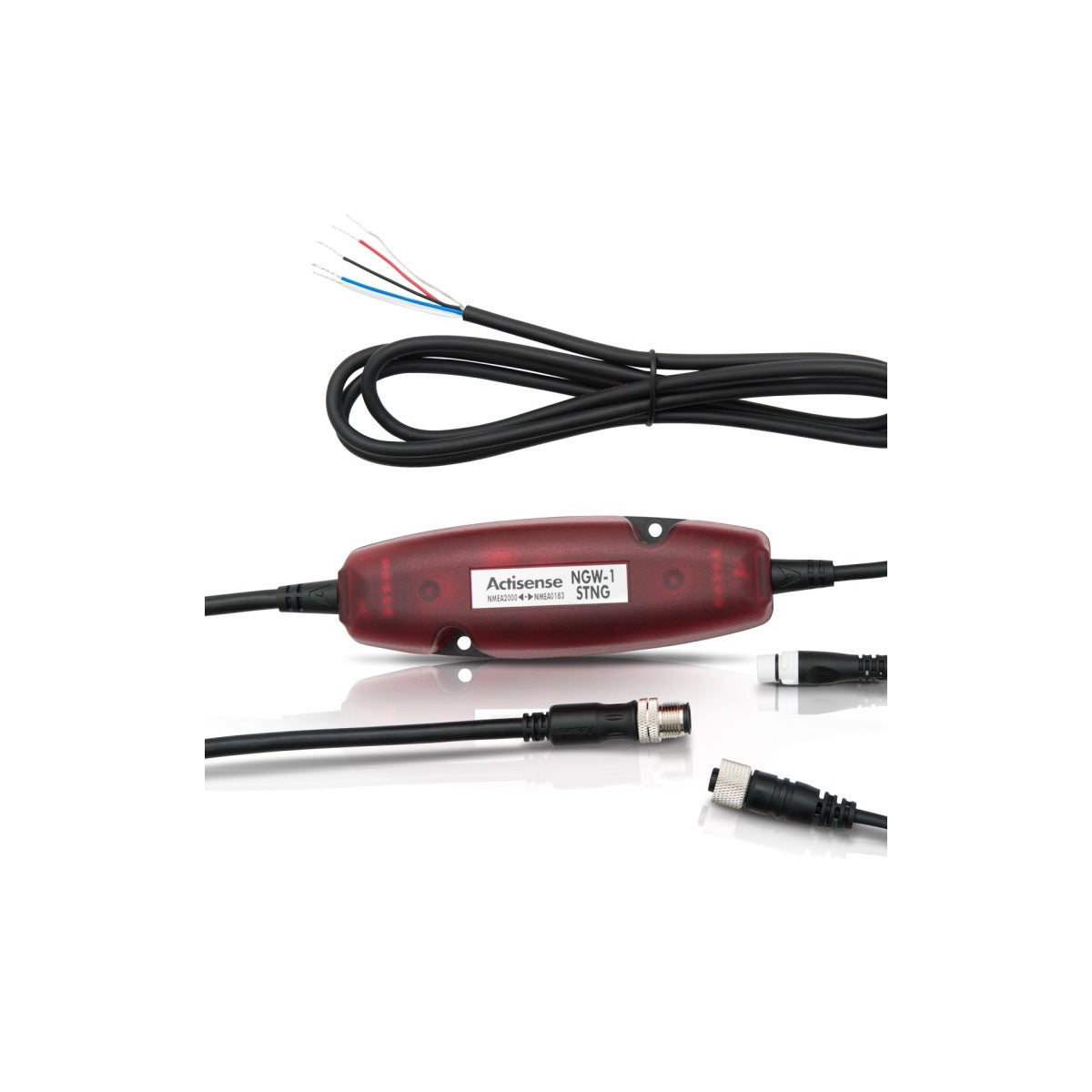

Raymarine A80721-konverteren (Actisense NGW-1) er et vigtigt interface til tovejs konvertering af data mellem NMEA 0183- og NMEA 2000-netværk (SeaTalkng). Den muliggør integration af eksisterende eller tredjeparts NMEA 0183-udstyr med moderne Raymarine NMEA 2000-systemer, hvilket sikrer udvidet kompatibilitet for data som AIS, GPS, DSC og autopilot. Produktet inkluderer kun NGW-1-konverteren; adapterkabler sælges separat.

PrisFå pro-pris

271,63€

271,63€ ~~294,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produktanvendelse	Tovevejs dataomformer fra NMEA 0183 til NMEA 2000 (og omvendt) til integration af nautiske systemer.
Produktserie	Actisense NGW-1
Kompatibel med NMEA 2000	Oui
Trådbundet netværk	NMEA 0183,NMEA 2000,SeaTalkng,DeviceNet
Antal indgange	2.0
Antal udgange	2.0
Antal USB-porte	0.0
Antal Ethernet-porte	0.0
NMEA 2000-lastækvivalens (LEN)	1 LEN
Stiktype	Micro-C (NMEA 2000), afisolerede ledninger (NMEA 0183)
Driftsspændingsområde	9,5 til 35 V DC
Strømmetode	NMEA 2000-netværk
Typisk elektrisk forbrug	0,42 W (ved 12 V DC)
Navn på konfigurationssoftware	Actisense Toolkit
Understøttelse af firmwareopdatering	Oui
Monteringstype	Fastgøring med skruer
Kommunikationsprotokol	NMEA 0183, NMEA 2000
Antal serieporte	1.0
Trådfast indgang	NMEA 0183, NMEA 2000
Trådbundet udtag	NMEA 0183, NMEA 2000

Detaljeret beskrivelse

Aktisense NGW-1-konverteren (reference A80721), markedsført af Raymarine, er designet til at lette interoperabiliteten mellem nautiske udstyr, der anvender NMEA 0183- og NMEA 2000-protokollerne (SeaTalkng®). Den muliggør tovejs transmission og modtagelse af data, en essentiel funktion til integration af heterogene systemer ombord.

Systemintegration og kompatibilitet

Denne enhed er særligt nyttig til at forbinde tredjeparts NMEA 0183-udstyr eller tidligere generationers Raymarine NMEA 0183-produkter til aktuelle Raymarine multifunktionsskærme (MFD’er) med NMEA 2000-forbindelse. Den sikrer kontinuitet i navigationsdata uden behov for fuldstændig udskiftning af eksisterende systemer. I modsætning til envejs konvertere giver NGW-1 fleksibilitet for komplekse opsætninger.

Anvendelsesscenarier og konfiguration

Aktisense NGW-1-konverteren understøtter flere integrationsscenarier. Den kan for eksempel forbinde en AIS-enhed med NMEA 0183 til en MFD med NMEA 2000 og transmitterer NMEA 0183-sætninger som VDO og VDM. Den muliggør også, at en NMEA 2000-baseret MFD kan dele GPS-positioneringsdata (sætninger som RMC, DTM) med en NMEA 0183-baseret VHF-radio. Omvendt kan en NMEA 0183-baseret VHF-radio sende DSC-data (DSE) til en NMEA 2000-baseret MFD. Endelig tillader den transmission af autopilotdata (APB) fra en NMEA 2000-baseret MFD til en NMEA 0183-baseret autopilot. Konverterens transmissionshastighed (baud rate) er som standard indstillet til 38400, men kan justeres via 'Actisense Toolkit'-softwaren på PC for at tilpasse sig specifikke krav fra tilsluttede enheder.

Dokumentation

Type	Nom
	EN - Notice d'installation - Convertisseur DeviceNet vers NMEA 0183

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« NMEA 0183- og NMEA 2000-integration: analyse af Actisense NGW-1-konverteren »

Actisense NGW-1-konverteren, distribueret under Raymarine-artikelnummeret A80721, udgør en teknisk løsning til integration af navigationssystemer. Dens anvendelsesværdi er betydelig for fartøjer udstyret med en blanding af NMEA 0183- og NMEA 2000-instrumentering (SeaTalkng). Den muliggør, at sensorer, VHF-radioer eller NMEA 0183-autopiloter fortsat kan fungere ved opgradering til et moderne NMEA 2000-netværk, hvilket undgår udgifter til fuldstændig udskiftning. Det er en nøglekomponent for en gradvis tilgang til opgradering af maritim elektronik.

Installationen kræver særlig opmærksomhed på tilslutningen af NMEA 0183-ledninger (TX/OUT A+/B-, RX/IN A+/B-) samt brug af en DeviceNet-til-SeaTalkng-adapterkabel (type A06045 eller A06075), som ikke er inkluderet, til forbindelse til NMEA 2000-netværket. Hastighedsindstillingen (baudrate), som standard er 38400, kan justeres via 'Actisense Toolkit'-softwaren på PC, hvilket indebærer en ekstra trin for installatøren. Denne konfigurerbarhed er en fordel i forhold til enklere broer, men kræver teknisk ekspertise for at sikre kompatibilitet mellem NMEA-sætninger og understøttede PGN'er.

Denne konverter skiller sig ud ved sin tovejsfunktionalitet og omfattende understøttelse af NMEA 0183-sætninger (AIS, GPS, DSC, autopilot) samt NMEA 2000-PGN'er. Det drejer sig ikke blot om en simpel bro, men om en intelligent grænseflade, der kan oversætte protokoller. Begrænsningerne ligger i behovet for at anskaffe adapterkabler separat samt den potentielle kompleksitet i softwarekonfigurationen for brugere, der ikke er fortrolige med Actisense-værktøjet. Den er ideel for installatører, der ønsker at optimere forbindelsen i et heterogent elektronikmiljø.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

DeviceNet til NMEA 0183 konverter

271,63€

271,63€ ~~294,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er Raymarine A80721 konverteren?

Konverteren Actisense NGW-1 (reference A80721), markedsført af Raymarine, er en enhed designet til at muliggøre tovejs transmission og modtagelse af data mellem nautiske udstyr, der anvender NMEA 0183- og NMEA 2000-protokollerne (SeaTalkng®).

Hvad er hovedformålet med denne konverter?

Konverterens hovedformål er at muliggøre interoperabilitet mellem nautiske udstyr fra forskellige generationer eller forskellige mærker. Den gør det muligt at forbinde NMEA 0183-enheder til et NMEA 2000-netværk (SeaTalkng®) og omvendt, hvilket sikrer udveksling af navigationsdata.

Er A80721-omformeren kompatibel med NMEA 0183-udstyr fra andre mærker?

Ja, A80721-omformeren er designet til at være kompatibel med tredjeparts NMEA 0183-udstyr. Den muliggør tilslutning af disse enheder, eller tidligere generationers Raymarine NMEA 0183-produkter, til nuværende Raymarine multifunktionsskærme (MFD) med en NMEA 2000-forbindelse.

Kan jeg forbinde en AIS NMEA 0183-enhed til en multifunktionsskærm NMEA 2000 med denne konverter?

Ja, dette er en understøttet anvendelsessituation. Konverteren Actisense NGW-1 kan forbinde en AIS NMEA 0183-enhed til en multifunktionsskærm NMEA 2000 og overføre NMEA 0183-sætninger som VDO og VDM.

Hvordan tilslutter jeg konverteren til NMEA 2000- eller SeaTalkng®-nettet?

For at tilslutte konverteren til dit NMEA 2000- eller SeaTalkng®-netværk skal du bruge en DeviceNet-til-SeaTalkng®-adapterkabel eller et passende DeviceNet-kabel. Sørg for, at alle enheder er slukket, inden du foretager forbindelserne.

Hvilke GPS-data kan omformeren sende fra en NMEA 2000 MFD til en NMEA 0183 VHF-radio?

I dette scenarie gør omformeren det muligt for en NMEA 2000 MFD at dele GPS-positioner med en NMEA 0183 VHF-radio. De understøttede NMEA 0183-sætninger er RMC (anbefalet minimum GNSS-data) og DTM (datumreference).

Kan konverteren overføre DSC-data fra en NMEA 0183 VHF-radio til en NMEA 2000 MFD?

Ja, konverteren A80721 understøtter dette scenarie. En NMEA 0183 VHF-radio kan sende digitalt selektivt kald (DSC) til en NMEA 2000 MFD. De understøttede NMEA 0183-sætninger er DSC (Digital selective calling information) og DSE (Expanded digital selective calling).

Hvad er standard overførselshastigheden (baud rate) for konverteren?

Standard overførselshastigheden (baud rate) for NGW-1-konverteren er indstillet til 38400.

Kan transmissionens hastighed (baud rate) på omformeren justeres?

Ja, transmissionens hastighed (baud rate) på omformeren kan justeres. Dette gøres via softwaren 'Actisense Toolkit' på en PC tilsluttet omformeren, for at tilpasse sig de specifikke krav fra de tilsluttede enheder.

Hvordan sikrer man korrekte forbindelser for NMEA 0183-kabler?

Det er afgørende at følge instruktionerne fra din NMEA 0183-enhed og konverteren for at identificere de korrekte signaler. Farverne på ledningerne i konverteren og NMEA 0183-enheden kan variere. Det anbefales at anvende kabelsko og isoleringstape til forbindelserne.

Konverter TX/OUT A+ (hvid) til RX/IN A+ på NMEA 0183-enhedenKonverter TX/OUT B- (blå) til RX/IN B- på NMEA 0183-enhedenKonverter RX/IN A+ (rød) til TX/OUT A+ på NMEA 0183-enhedenKonverter RX/IN B- (sort) til TX/OUT B- på NMEA 0183-enhedenKonverter Skærm til bådens jord

Er konverteren tovejs?

Ja, Actisense NGW-1 (A80721)-konverteren er designet til tovejs transmission og modtagelse af data mellem NMEA 0183- og NMEA 2000-enheder.

Hvilke typer Raymarine NMEA 0183-udstyr kan forbindes?

Konverteren gør det muligt at forbinde tidligere generationer af Raymarine NMEA 0183-produkter til Raymarines aktuelle multifunktionsskærme (MFD), der anvender en NMEA 2000-forbindelse.

Kræver SeaTalkng™-netværket en dedikeret strømforsyning?

Ja, det SeaTalkng™-netværk, som omformeren er tilsluttet, kræver en dedikeret 12 V DC-strømforsyning for at fungere korrekt.

Hvad gør man, hvis NMEA 2000-indikatoren ikke blinker, selvom netværket er aktivt?

Hvis NMEA 2000-indikatoren ikke blinker, selvom netværket er aktivt, kan det tyde på et forbindelses- eller kompatibilitetsproblem. Du bør:

Sikre dig, at NMEA 2000-kablerne er i god stand og korrekt tilsluttet. Kontrollere, om de PGN-beskeder, du forsøger at sende eller modtage, understøttes af konverteren.

Hvad gør man, hvis NMEA 0183-indikatoren ikke blinker, selvom apparatet er aktivt?

Hvis NMEA 0183-indikatoren ikke blinker, selvom apparatet er aktivt, kan det tyde på et forbindelses- eller konfigurationsproblem. Du bør:

Sikre dig, at NGW-1 er korrekt tilsluttet til dit NMEA 0183-apparat. Kontrollere, at den samme transmissionhastighed (baud rate) er indstillet på begge apparater (konverteren og NMEA 0183-apparatet).

Kan omformeren anvendes til komplekse opsætninger?

Ja, NGW-1-omformeren tilbyder fleksibilitet til komplekse opsætninger takket være sin evne til tovejs transmission og modtagelse, i modsætning til envejs-omformere.

Hvilke NMEA 2000 PGN'er understøttes til transmission af AIS-data af konverteren?

Konverteren understøtter transmission af følgende NMEA 2000 PGN'er, primært relateret til AIS-data:

129038: AIS-klassificeret positionsrapport, klasse A
129039: AIS-klassificeret positionsrapport, klasse B
129040: Udvidet AIS-klassificeret positionsrapport, klasse B
129041: AIS-hjælpemiddel til navigation (AtoN) rapport
129793: AIS UTC og dato rapport
129794: AIS statiske og rejseoplysninger, klasse A
129798: SAR-flypositionsrapport
129801: AIS-sikkerhedsmeddelelse sendt til en specifik modtager

Er det nødvendigt at slukke for apparaterne, inden forbindelserne foretages?

Ja, det er meget vigtigt, at alle forbindelser foretages med apparaterne slukket for at undgå skader eller funktionsfejl.

Er A80721-konverteren et Actisense- eller Raymarine-produkt?

Konverteren er en Actisense NGW-1-model (reference A80721), som markedsføres af Raymarine. Det drejer sig således om et Actisense-produkt, der distribueres under Raymarine-mærket.
