Raymarine

E70064

i40 ekkolod

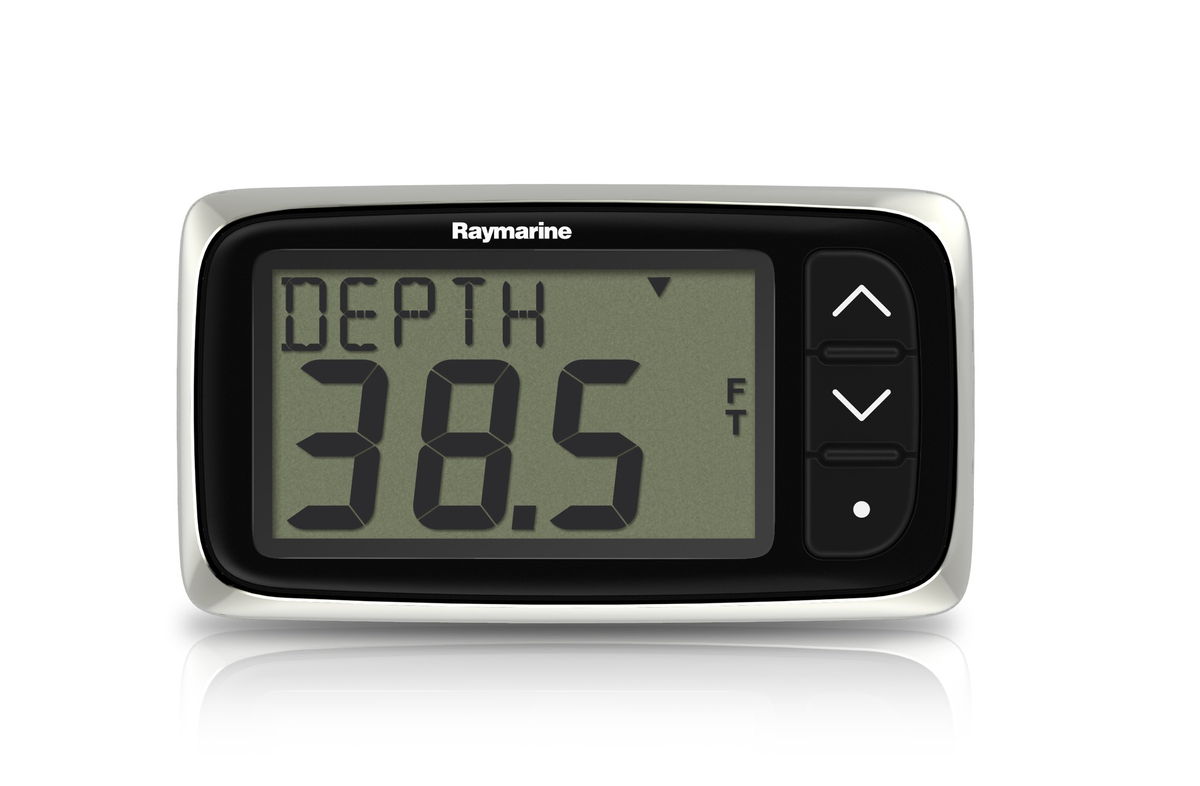

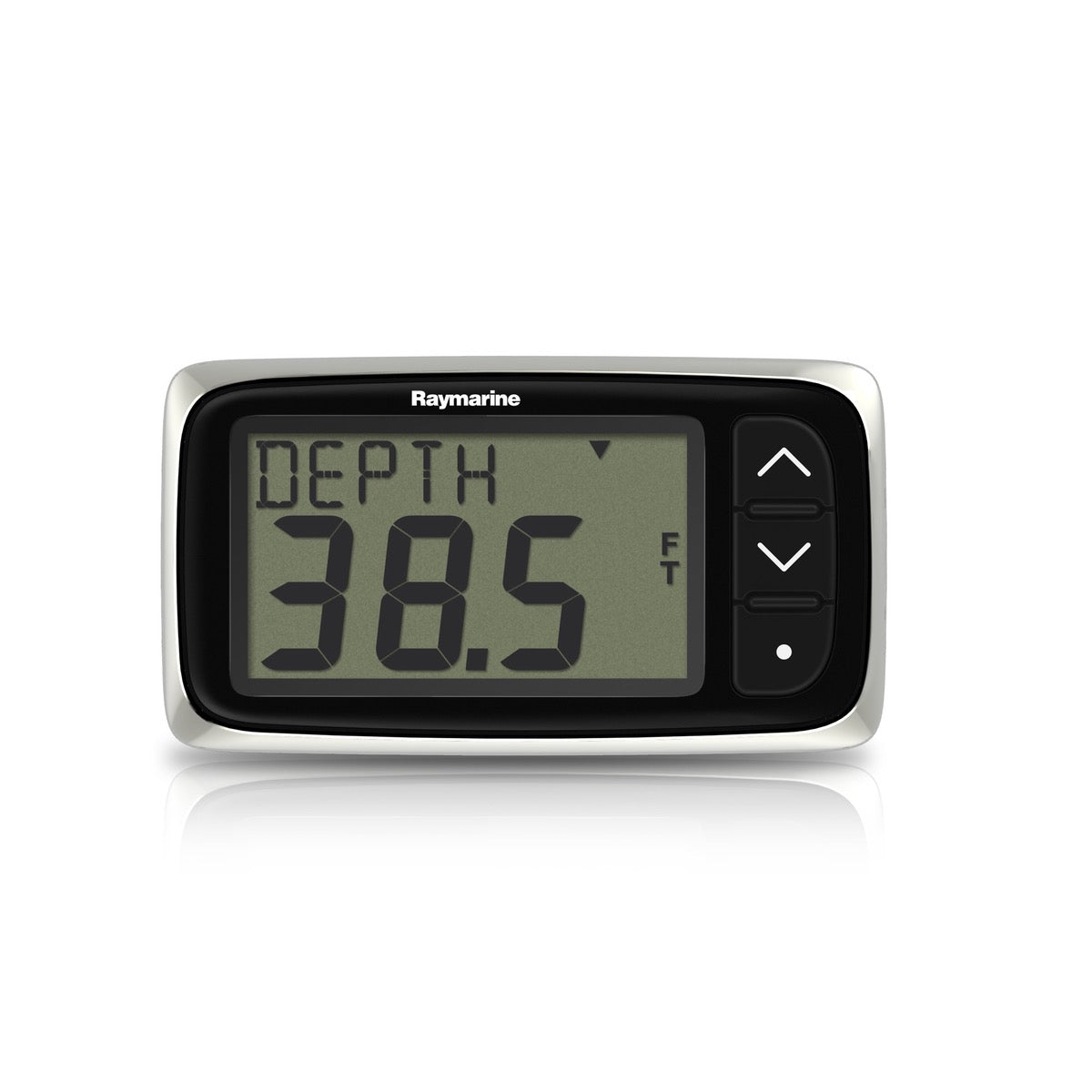

Raymarine i40 ekkoloddet er et kompakt maritimt instrument, der primært viser dybden, og er designet til hurtig og direkte aflæsning. Det er kompatibelt med SeaTalk 1- og SeaTalk NG-netværk og integreres nemt i både eksisterende og nye systemer. Dette instrument fra i40-serien tilbyder en enkel og pålidelig løsning til overvågning af dybden.

Produktet inkluderer displayenheden, en tætningsring, en monteringsbeslag med M4-møtrikker og skruer samt et strømkabel.

PrisFå pro-pris

231,53€

231,53€ ~~270,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

IP-klassificering	IPX6
Driftsspænding	12 / 24 V DC
Produkthøjde	71.0
Produktbredde	55.0
Trådbundet netværk	SeaTalk,SeaTalkNG
Baggrundsbelysningens farve	Rød
Farve på hus	Sort
Materiale i hus	ABS plast
Maksimalt strømforbrug	6 W
Produktdybde	40
Typisk elektrisk forbrug	1,5 W
NMEA 2000-lastækvivalens (LEN)	1
Monteringstype	Indbygget, på beslag
Driftstemperatur	-10°C til +50°C
Anbefalet sikringsstørrelse	0,5
Bus-kompatibilitet	SeaTalk,SeaTalkNG,NMEA 2000
Certificeringer	CE
Skærmtype	LCD-monokrom segmentdisplay
Skærmlysstyrke	Justerbar
Skærmstørrelse	3,5"
Touchskærm	Nej
Betragtningsvinkel	160° (vandret) / 140° (lodret)
Trådfast indgang	Dybdetransducer, SeaTalk, SeaTalkNG
Opbevaringstemperatur	-20°C til +70°C
Relativ luftfugtighed	95% uden kondens
LCD limet	Nej
Pakkens indhold	Display i40 ekkolod, ramme, monteringskit (indbygget/med beslag), strøm/data-kabel SeaTalkNG, dokumentation
Regattetidtagning	Nej
Tilgængelige alarmer	Dybdealarm (lavvandsalarm, dybdealarm), ankeralarm

Detaljeret beskrivelse

Designet til sejlere, der søger en løsning dedikeret til visning af dybde, leverer instrumentet RAYMARINE i40 ekkolod en klar og præcis læsning af dataene. Som en del af Raymarines kompakte i40-instrumentrække er dette ekkolod et alternativ til komplekse multifunktionsskærme, idet det fokuserer på den væsentlige funktion at måle dybde.

Integration og netværkskompatibilitet

i40-ekkolodet integreres let med eksisterende navigationssystemer takket være dobbeltkompatibilitet med SeaTalk 1- og SeaTalk NG-netværk. Denne fleksibilitet muliggør opgradering eller udvidelse af ældre installationer udstyret med SeaTalk 1, samtidig med at det er kompatibelt med moderne SeaTalk NG-arkitekturer sammen med andre Raymarine-instrumenter som i50 eller i60, eller Axiom-skærme. Produktet er designet til at blive tilsluttet kompatible dybdesensorer, der leverer de rå data, der er nødvendige for dets visning.

Installation og fysiske egenskaber

Instrumentet tilbyder alsidige monteringsmuligheder: indbygget installation for en integreret finish i instrumentbrættet, eller montering på bøjle for fleksibilitet i betragtningsvinklen. Dets fysiske dimensioner på 71,0 mm x 55,0 mm (forreste ramme) og en udskæring på 51,0 mm x 52,0 mm er optimeret til integration i trange rum. Den minimale monteringsdybde er 40 mm. Designet af i40-ekkolodet inkluderer beskyttelse mod vandindtrængning i henhold til IPX6-standarden, hvilket sikrer dets funktionalitet i det marine miljø. Det drives via SeaTalk 1- eller SeaTalk NG-netværkene eller via en direkte forbindelse, med krav om inline-sikring.

Dokumentation

Type	Nom
	EN - Plan technique - i40 Sondeur
	EN - Notice d'installation - i40 Sondeur
	FR - Notice d'installation - i40 Sondeur
	EN - Gabarit de montage - i40 Sondeur
	EN - Gabarit de montage - i40 Sondeur
	FR - Document technique - i40 Sondeur
	EN - Declaration de conformite - i40 Sondeur
	EN - Declaration de conformite - i40 Sondeur
	EN - Declaration de conformite - i40 Sondeur

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Raymarine i40 ekkolod: dedikeret dybdemåler og SeaTalk-kompatibel »

Raymarine i40 ekkolod er en relevant løsning for fartøjer, der har behov for en dedikeret og pålidelig visning af dybdedata. Instrumentets kompakte og mono-funktionelle design adskiller det fra mere komplekse multifunktionsskærme og giver enkelhed i brug samt klar visning af kritisk information. Det er særligt velegnet til sejlbåde af mindre til mellemstørrelse eller motorbåde, der prioriterer hurtig aflæsning af én enkelt data uden at belaste styrepanelet med en MFD.

Dets kompatibilitet med SeaTalk 1- og SeaTalk NG-arkitekturer er en stor fordel. For ejere af ældre Raymarine-udstyr giver i40 mulighed for at opgradere en defekt instrument eller tilføje en dybdemåler uden at skulle foretage en komplet redesign af netværket. Til nyere installationer kan den fungere som dybde-repeater eller integreres i et SeaTalk NG-netværk som et selvstændigt instrument, der supplerer MFD'er eller andre skærme fra i50/i60-serien. Installation lettes af muligheder for indbygget montering eller montering på beslag, hvilket tilpasser sig forskellige instrumentbrætpanelets konfigurationer.

Det skal dog bemærkes, at i40 er et instrument fra den foregående generation. Selvom det er funktionelt og robust (IPX6), mangler det de avancerede grafiske funktioner eller tilpasningsmuligheder, der findes i nyere serier. Det er udelukkende en dybdemåler og håndterer ikke andre data som fart eller vind, medmindre det kombineres med andre instrumenter fra i40-serien eller via et SeaTalk-netværk. Dets primære fordel ligger i dets dokumenterede pålidelighed og evne til at levere essentiel information direkte og uden unødvendige detaljer.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

i40 ekkolod

231,53€

231,53€ ~~270,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er hovedfunktionen for Raymarine i40 ekkolod?

Raymarine i40 ekkolod er et kompakt instrument designet til at vise dybdedata klart og præcist. Det tilbyder en dedikeret løsning til dybdemåling, med fokus på denne essentielle funktion frem for komplekse multifunktionsskærme.

Med hvilke navigationsnetværk er Raymarine i40 ekkolod kompatibelt?

i40 ekkoloddet har dobbelt kompatibilitet, hvilket gør det nemt at integrere med eksisterende navigationssystemer. Det er kompatibelt med SeaTalk 1 og SeaTalk NG netværk. Denne fleksibilitet sikrer en problemfri integration med ældre installationer udstyret med SeaTalk 1, samtidig med at det er kompatibelt med moderne SeaTalk NG arkitekturer sammen med andre Raymarine instrumenter som i50, i60 eller Axiom skærme.

Hvilke monteringsmuligheder findes der for i40 ekkoloddet?

Raymarine i40 ekkoloddet tilbyder alsidige monteringsmuligheder for at tilpasse sig forskellige installationstyper:

Indbygget montering: Til en integreret finish, der flugter med din båds instrumentbræt.

Hvilke skæremål er nødvendige for en indbygningsinstallation af Raymarine i40 ekkolod?

Til en indbygningsinstallation af i40 ekkoloddet skal der forudses skæremål på 51,0 mm x 52,0 mm. Forsiden af instrumentet måler 71,0 mm x 55,0 mm. Der kræves en minimum monteringsdybde på 40 mm bag panelet for at integrere enheden.

Er Raymarine i40 ekkolodet vandtæt?

Ja, Raymarine i40 ekkolodet er konstrueret med en vandtæthed i henhold til IPX6-standarden, hvilket sikrer dets funktionsevne i maritimt miljø. Det skal dog bemærkes, at selvom det er vandtæt, kan udsættelse for højtryksrensning medføre vandindtrængning og derfor ikke anbefales.

Hvilken type dybdesensor er nødvendig til Raymarine i40 ekkolod?

Raymarine i40 ekkoloddet er designet til at blive tilsluttet kompatible instrument-dybdesensorer. Disse sensorer leverer rådata, der er nødvendige for præcis visning af dybden på enheden.

Hvordan forsynes Raymarine i40-ekkoloddet?

Raymarine i40-ekkoloddet kan forsynes på flere måder:

Via SeaTalk 1-netværk.Via SeaTalk NG-netværk.Via direkte forbindelse til skibets 12/24 V-strømforsyning.I alle tilfælde kræves en inline-sikring for at beskytte instrumentet.

Kan man justere lysstyrken på skærmen til Raymarine i40 ekkolod?

Ja, skærmen på Raymarine i40 ekkolod giver mulighed for at justere baggrundsbelysningen for optimal synlighed under forskellige lysforhold. Derudover kan skærmens kontrast også indstilles for at forbedre læsbarheden af dataene.
