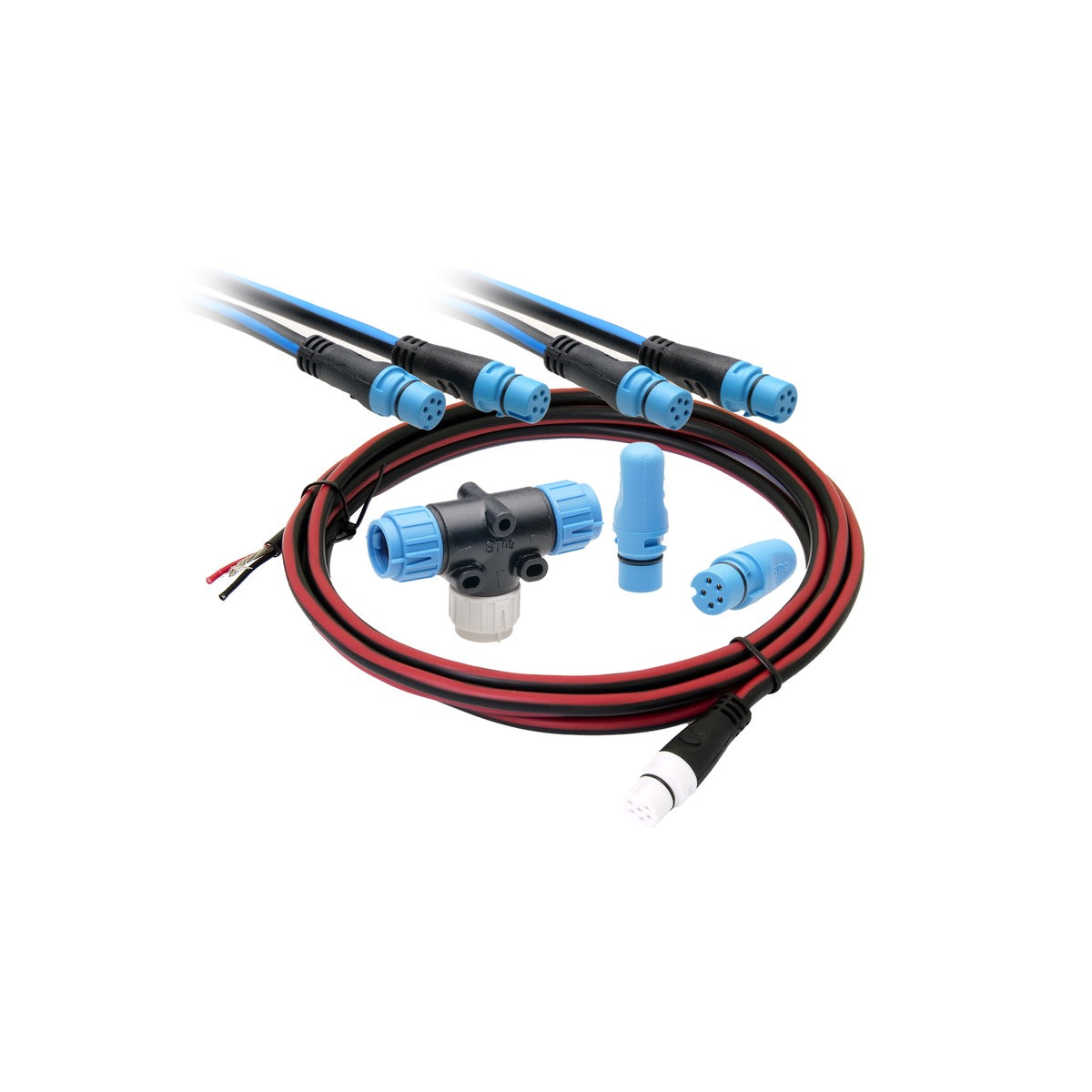

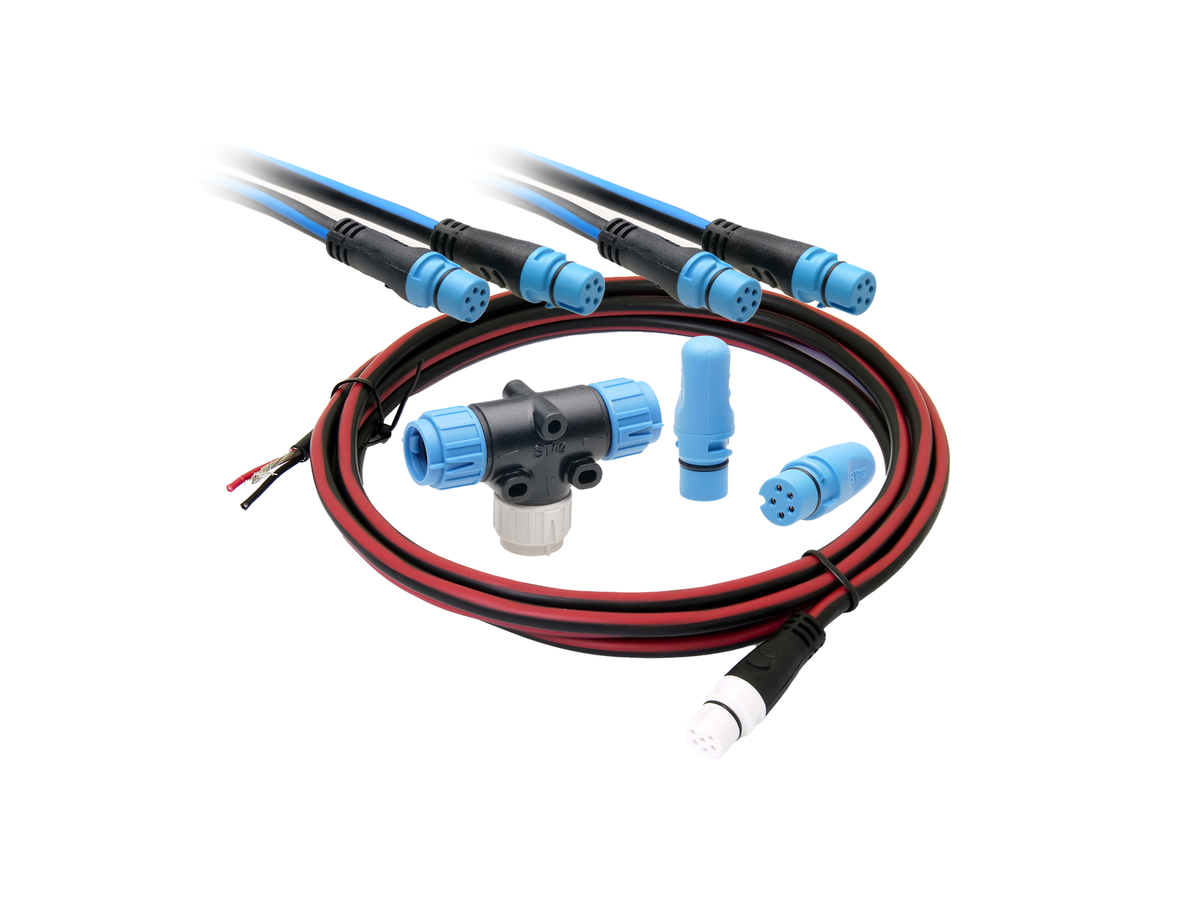

Installationskit STNG (2xA06031, 1xA06037, 2xA06036, 4xA06028, 1xA06049)

Installationssættet SeaTalk NG Raymarine A25062 er en komplet løsning designet til at oprette eller udvide et netværk af marine instrumenter. Det leverer de nødvendige komponenter til at skabe en pålidelig SeaTalk NG "rygrad", der muliggør kommunikation og strømfordeling mellem forskellige Raymarine-kompatible enheder.

Ja, Raymarines SeaTalk NG-system er baseret på NMEA 2000-protokollen og er elektrisk kompatibelt. Dog er de fysiske stik forskellige. For at forbinde en standard NMEA 2000-enhed (med Micro-C-stik) til et SeaTalk NG-netværk kræves en specifik Raymarine-adapterkabel (inkluderes ikke i dette sæt).

Dette kit indeholder de grundlæggende elementer til at opbygge backbone og strømforsyning til et SeaTalk NG-netværk. For et komplet system skal du desuden bruge:

Raymarine-enheder kompatible med SeaTalk NG (skærme, sensorer, autopiloter mv.)Forgreningskabler (spur cables) til at forbinde hver enhed til backbone via T-stik. Disse ekstra komponenter er ikke inkluderet i kit A25062.

Et bredt udvalg af moderne Raymarine-udstyr er designet til at kunne forbindes til et SeaTalk NG-netværk, herunder:

Multifunktionsskærme (MFD)AutopiloterVind-, fart- og dybdesensorerGPS-modulerEkkolodInstrumenter til data (i70, i50, i60)Tjek altid SeaTalk NG-kompatibiliteten i det enkelte Raymarine-udstyrs datablad.

Ja, det er muligt at tilslutte SeaTalk-enheder fra den ældre generation til et SeaTalk NG-netværk, men det kræver en SeaTalk-til-SeaTalk NG-konverter (f.eks. Raymarine A06061). Denne konverter fungerer som en gateway og oversætter data mellem de to protokoller. Konverteren er ikke inkluderet i dette installationskit.

Den SeaTalk NG "rygrad" skal konstrueres som en kontinuerlig linje. Du bruger backbone-kablerne på 1 meter (A06036) og 5 meter (A06049) til at danne denne linje. T-forbindere (A06031) monteres langs linjen for at muliggøre tilslutning af enheder. Endestop (A06028) skal placeres i begge fysiske ender af "rygraden" for at sikre korrekt terminerering.

Ja, dette kit er fuldt ud egnet til at udvide et eksisterende SeaTalk NG-netværk. De ekstra backbone-kabler og T-stik gør det muligt at forlænge din "backbone" eller tilføje nye tilslutningspunkter for yderligere enheder. Husk at opretholde korrekt termineringsmodstand i begge ender af det udvidede netværk.

Installationen af SeaTalk NG-komponenter er som regel "plug-and-play" og kræver ikke specifikke værktøjer til tilslutning af kabler og stik. Forbindelserne skrues i hånden. Du kan dog have brug for basisværktøjer til den fysiske installation af kabler og apparater på din båd (boremaskine, skruetrækker, kabelbindere osv.) samt til tilslutning af strømkablet.

Nej, SeaTalk NG backbone-kablerne er fabriksmonterede kabler med støbte stik. De må ikke klippes over eller modificeres. Hvis du har brug for specifikke længder, anbefales det at bruge kabler i den ønskede længde fra Raymarine eller kombinere standardlængderne i kittet for at opnå den ønskede afstand.

Kittet leverer komponenter til Raymarines SeaTalk NG-netværk. Selvom SeaTalk NG er elektrisk kompatibelt med NMEA 2000, er stikforbindelserne proprietære til Raymarine. For at forbinde andre mærkers NMEA 2000-produkter (med standard Micro-C-stik) til det SeaTalk NG-netværk, der oprettes med dette kit, skal du bruge specifikke NMEA 2000 til SeaTalk NG adapterkabler, som sælges separat.

Kit A25062 kan anvendes både som et startkit til et nyt SeaTalk NG-netværk af mindre størrelse, eller som et udvidelseskit til at tilføje nye "backbone"-sektioner og forbindelsespunkter til et eksisterende netværk. Dets alsidighed gør det til et praktisk valg for forskellige konfigurationer.

Den medfølgende strømkabel (A06037) er designet til at forsyne "backbonet". Det er afgørende at sikre, at din 12V DC-strømkilde er i stand til at levere den samlede strøm, som alle tilsluttede enheder på netværket kræver. Hver enhed har et specifikt strømforbrug; disse forbrug skal summeres for korrekt at dimensionere både strømforsyningen og kredsløbets beskyttelse (sikring).

Nej, dette SeaTalk NG-installationskit A25062 indeholder kun de komponenter, der skal til for at bygge det primære "backbone" i netværket. De afgreningskabler (også kaldet "spur cables"), der forbinder hvert enkelt apparat (f.eks. en skærm eller en sensor) til T-forbindelserne på "backbonet", er ikke inkluderet og skal købes separat ud fra behovene i din installation.

SeaTalk NG er et moderne netværksprotokol baseret på NMEA 2000, som tilbyder højere kommunikationshastigheder og større kapacitet til komplekse systemer. SeaTalk 1 er en ældre og langsommere protokol, der typisk anvendes til enklere systemer og ældre instrumenter. Selvom begge er Raymarine-protokoller, er de ikke direkte kompatible og kræver en konverter for at kunne interagere (f.eks. SeaTalk til SeaTalk NG-konverteren A06061).
