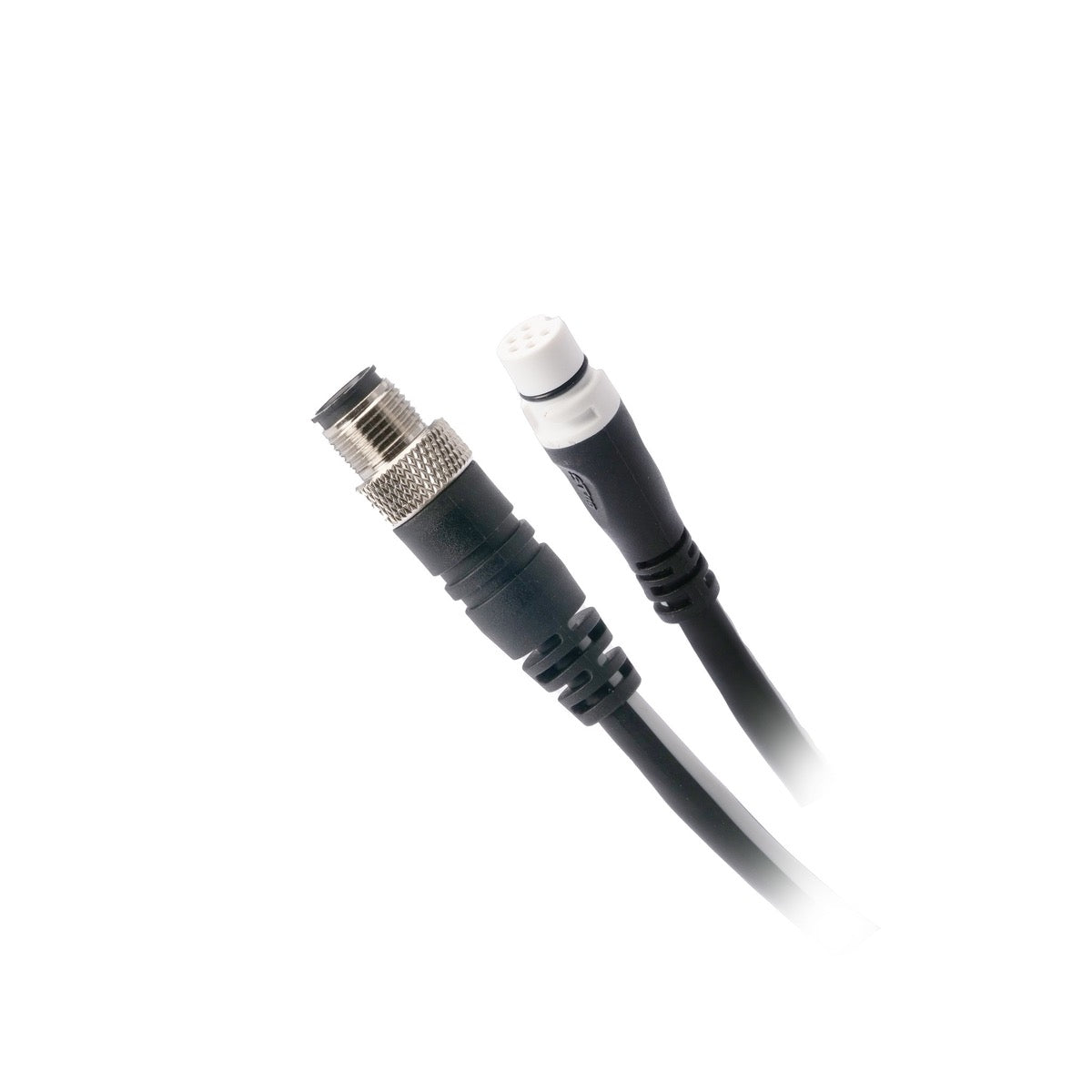

Câble 1 mètres SeaTalk NG / DeviceNet (Male)

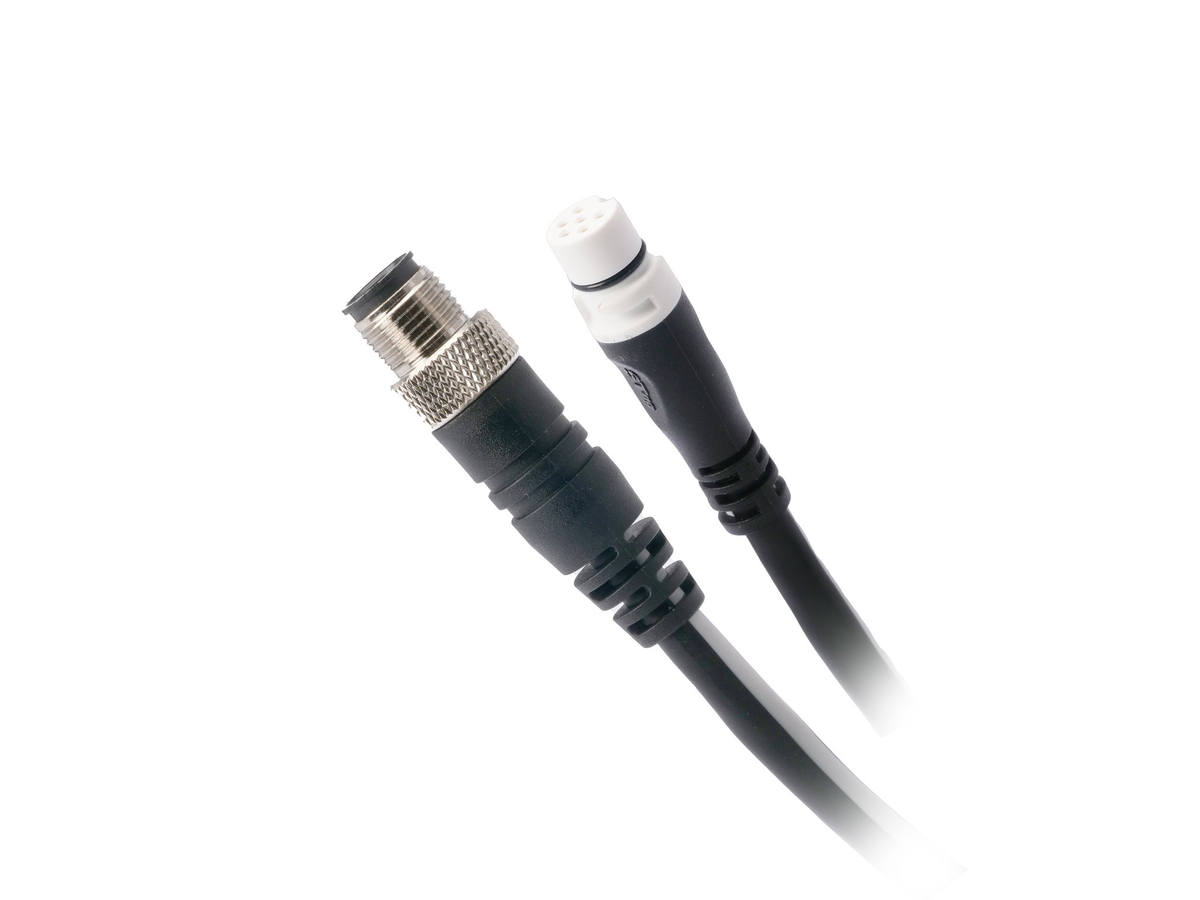

NMEA2000 (DeviceNet) Male to SeaTalk NG Spur Female Adaptor Cable (1m)

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Gemmer 3%

Raymarine

A06076

Kabel 1 meter SeaTalk NG / DeviceNet (han)

Raymarine A06076-kablet på 1 meter er en SeaTalk NG til DeviceNet-adapter (han), som er essentiel for at forbinde tredjeparts NMEA2000-udstyr til Raymarines SeaTalkng-netværk. Denne løsning sikrer en problemfri og direkte integration af dit marineudstyr.

Inkluderet: 1 meter adapterkabel.

PrisFå pro-pris

57,96€

57,96€ ~~60,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Stiktype	SeaTalkng (hun) / DeviceNet (han)
Kabeltype	Adapterkabel
Kabellængde	1.0
Kompatibelt netværk	SeaTalkng, NMEA 2000
Trådbundet netværk	SeaTalkng,NMEA 2000
Driftsspænding	9–16 V DC (nominel 12 V DC)
Certificeringer	CE, NMEA 2000
Produkttype	Adapterkabel
Kompatible modeller	Raymarine SeaTalkng-enheder (f.eks. ST70, Axiom), NMEA 2000-enheder

Detaljeret beskrivelse

Designet til forbindelse af marine navigationssystemer er kablet 1 meter SeaTalk NG / DeviceNet (han) Raymarine A06076 en essentiel adapter til integration af forskellige udstyr ombord. Dette kabel muliggør forbindelse mellem et Raymarine SeaTalkng-netværk og NMEA2000-kompatible enheder med en han-stikforbindelse til DeviceNet. Raymarines SeaTalkng-serie er en proprietær bus til interconnection, opbygget omkring en hovedlinje (backbone) og grenkabler (spurs) til tilslutning af individuelle produkter.

Integration og netværkskompatibilitet

Denne adapterkabel muliggør forbindelse af NMEA2000-produkter til et SeaTalkng-netværk, hvilket udvider kapaciteten af dit navigationssystem. Specificiteten ved dette model ligger i dets han-DeviceNet-stik, hvilket gør det kompatibelt med en bred vifte af tredjeparts sensorer og displays. I modsætning til de blå SeaTalkng-hovedlinjekabler eller de hvide grenkabler er adapterkabler som A06076 afgørende for heterogen forbindelse, hvilket eksempelvis muliggør integration af en generisk NMEA2000-sensor til en Raymarine ST70- eller Axiom-display via SeaTalkng-netværket uden behov for en kompleks gateway.

Design og installation af kabel A06076

Med en længde på 1 meter giver kablet A06076 fleksibilitet til installationer, hvor udstyret er relativt tæt placeret. Raymarine anvender forbindere med lille diameter for at forenkle installationen og benytter et farvekodesystem for at reducere forbindelsesfejl. Dette kabel fungerer som en "spur" i SeaTalkng-netværket, samtidig med at det tilbyder DeviceNet/NMEA2000-kompatibilitet. Det er vigtigt at bemærke, at for at sikre korrekt datatransmission skal et SeaTalkng-system afsluttes med dedikerede termineringsenheder i hver ende af hovedlinjen – et grundlæggende princip for stabiliteten af netværket, uanset om det er rent SeaTalkng eller integrerer NMEA2000-elementer via adaptere.

Dokumentation

Type	Nom
	EN - Manuel d'utilisation - Câble 1 mètres SeaTalk NG / DeviceNet (Male)

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« SeaTalk NG- og NMEA2000-forbindelse: det essentielle adapterkabel »

Dette Raymarine A06076 adapterkabel er en strategisk komponent for integratorer og bådejere, der ønsker at maksimere kompatibiliteten i deres navigationsnetværk. Dets primære funktion er at forbinde Raymarines proprietære SeaTalkng-økosystem med standardiseret NMEA2000-interface (DeviceNet hanstik). I praksis betyder det, at sensorer, GPS’er eller andre NMEA2000-enheder uanset mærke kan tilsluttes direkte til SeaTalkng-backbonen. Fordelen er dobbelt: For det første undgås omkostningstunge og komplekse gateways til simple forbindelsesbehov; for det andet bevares robustheden og installationsvenligheden ved SeaTalkng-stikforbindelser.

Ved installation er det afgørende at planlægge placeringen af denne type adapter. Den tilsluttes som en gren (spur) på det eksisterende SeaTalkng-netværk. Med en længde på 1 meter egner den sig til lokale forbindelser, f.eks. mellem et Raymarine-instrument og en NMEA2000-sensor i nærheden. Til længere afstande bør man foretrække et standard NMEA2000-kabel med passende længde og tilslutte det via en NMEA2000 T-stik, hvorefter et SeaTalkng/NMEA2000-hunstik adapterkabel (ikke denne model) anvendes for at tilslutte til SeaTalkng-netværket. Dette A06076-kabel er specifikt designet til NMEA2000-enheder med et DeviceNet-hunstik, hvilket giver en "plug and play"-løsning til direkte integration. Det egner sig mindre til at udvide et NMEA2000-backbone, da dets formål er at tilpasse en enhed til Raymarines netværk.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Kabel 1 meter SeaTalk NG / DeviceNet (han)

57,96€

57,96€ ~~60,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad bruges Raymarine-kablet A06076 til?

Raymarine-kablet A06076 er en essentiel adapter, designet til at forbinde et Raymarine SeaTalkng-netværk med NMEA2000-kompatible enheder, der anvender en DeviceNet-hunkontakt. Det muliggør integration af forskellige tredjepartsudstyr og sensorer i dit Raymarine navigationssystem.

Hvor lang er dette SeaTalkng/DeviceNet-adapterkabel?

Raymarine A06076-adapterkablet har en længde på 1 meter. Denne længde giver fleksibilitet til installationer, hvor de tilsluttede enheder er forholdsvis tæt på hinanden.

Er dette kabel kompatibelt med NMEA2000-netværk?

Ja, dette kabel er designet til kompatibilitet med NMEA2000-netværk. Det fungerer som en adapter mellem Raymarines proprietære SeaTalkng-netværk og enheder, der anvender NMEA2000-protokollen via en DeviceNet-hankonnektor.

Hvordan integreres kablet A06076 i et SeaTalkng-system?

Kablet A06076 tilsluttes SeaTalkng-netværket som et greningskabel (spur). Spur-kabler anvendes til at forbinde individuelle produkter til SeaTalkng-netværkets hovedlinje (backbone).

Bruger Raymarine-kabel A06076 en specifik farvekode?

Ja, Raymarine anvender en farvekode til sine kabler for at forenkle installationen og minimere forbindelsesfejl. Grenkabler (spurs), som A06076, er typisk hvide, mens backbone-kabler er blå.

Kan jeg tilslutte enheder med en DeviceNet-hunkobling til dette kabel?

Ja, Raymarine-kabel A06076 har en DeviceNet-stikprop. Det betyder, at det er designet til direkte tilslutning til DeviceNet-hunkoblinger på kompatible NMEA2000-sensorer og -display fra tredjepart.

Er det nødvendigt at bruge termineringsmodstande med dette kabel i et SeaTalkng-netværk?

Kabel A06076 er et forgreningskabel (spur). Selvom det ikke kræver en terminator direkte, er et fungerende SeaTalkng-system nødt til at have en terminator i hver ende af hoved-backbonekablet for at sikre korrekt datatransmission. Kabel A06076 forbindes til denne terminerede backbone.

Tillader denne kabel at forbinde SeaTalk(1)-enheder til et SeaTalkng-netværk?

Nej, kabel A06076 er specifikt designet til at forbinde NMEA2000-kompatible enheder (via DeviceNet han-stik) til et SeaTalkng-netværk. For at forbinde SeaTalk(1)-produkter til et SeaTalkng-netværk kræves der adapterkabler eller andre broenhedsløsninger, eksempelvis dem der kan integreres i visse Raymarine-instrumenter (f.eks. ST70).
