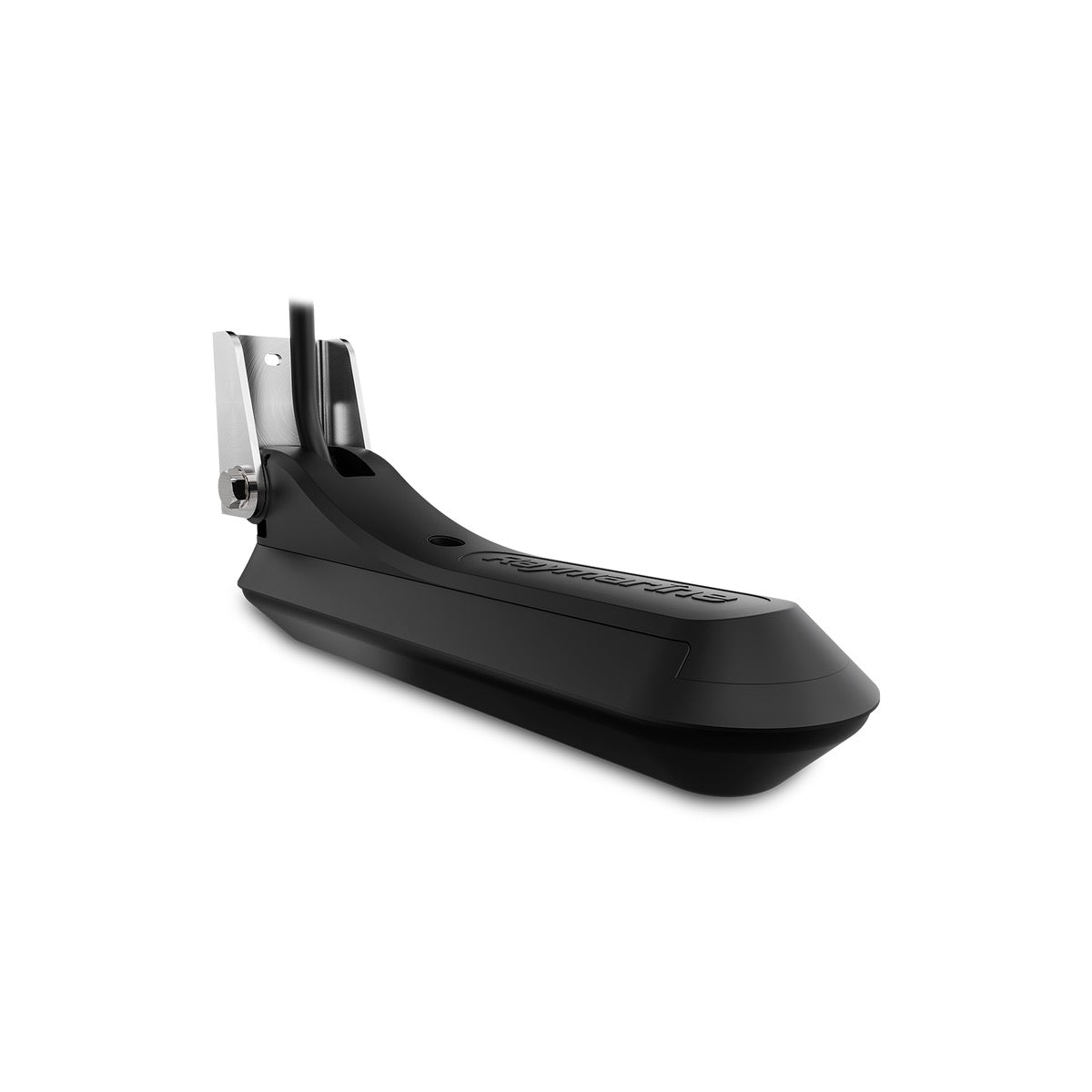

Montering på Jack Plate til ekkolod RV-100 RealVision 3D

Raymarine A80480-beslaget er designet til at montere RV-100 RealVision 3D-ekkolodssonden på siden af en jack plate. Det muliggør præcis justering af sondens højde for at optimere ydeevnen ved at reducere turbulens og luftindblanding, hvilket sikrer klarere og interferensfri sonarbilleder.

Denne montering giver flere fordele for optimering af sonarens ydeevne. Den muliggør præcis justering af ekkolodets højde, hvilket er afgørende for at minimere turbulens og luftindblanding skabt af propellen eller skroget. Dette resulterer i bedre billedkvalitet for funktionerne SideVision, DownVision og RealVision 3D med øget opløsning og optimal dækning af havbunden og undersøiske strukturer.

Pakken med monteringsbeslaget til Jack Plate RV-100 (reference A80480) indeholder følgende elementer:

Et Jack Plate-beslag (Jack-plate bracket)Fire monteringsbeslag (Mounting fixings)To beslagsfikseringer (Bracket fixings)Den nødvendige installationsdokumentation

I modsætning til traditionelle monteringer på agterskibets bord eller monteringsbeslag til skrog/march (som f.eks. A80479), tillader monteringen på en "jack plate" for RV-100 en præcis justering af ekkoloddets højde. Denne fleksibilitet er afgørende for at reducere turbulens og luftindblanding genereret af propellen eller skroget, hvilket giver bedre sonar-billedkvalitet. Andre monteringer er som regel faste eller tilbyder færre justeringsmuligheder.

Dette monteringsbeslag optimerer ydeevnen af SideVision-, DownVision- og RealVision 3D-billeder ved at muliggøre præcis positionering af ekkolodssonden. En korrekt positionering minimerer kavitation og turbulens, hvilket sikrer bedre opløsning og optimal dækning af havbunden og undersøiske strukturer, også på hurtige fartøjer.

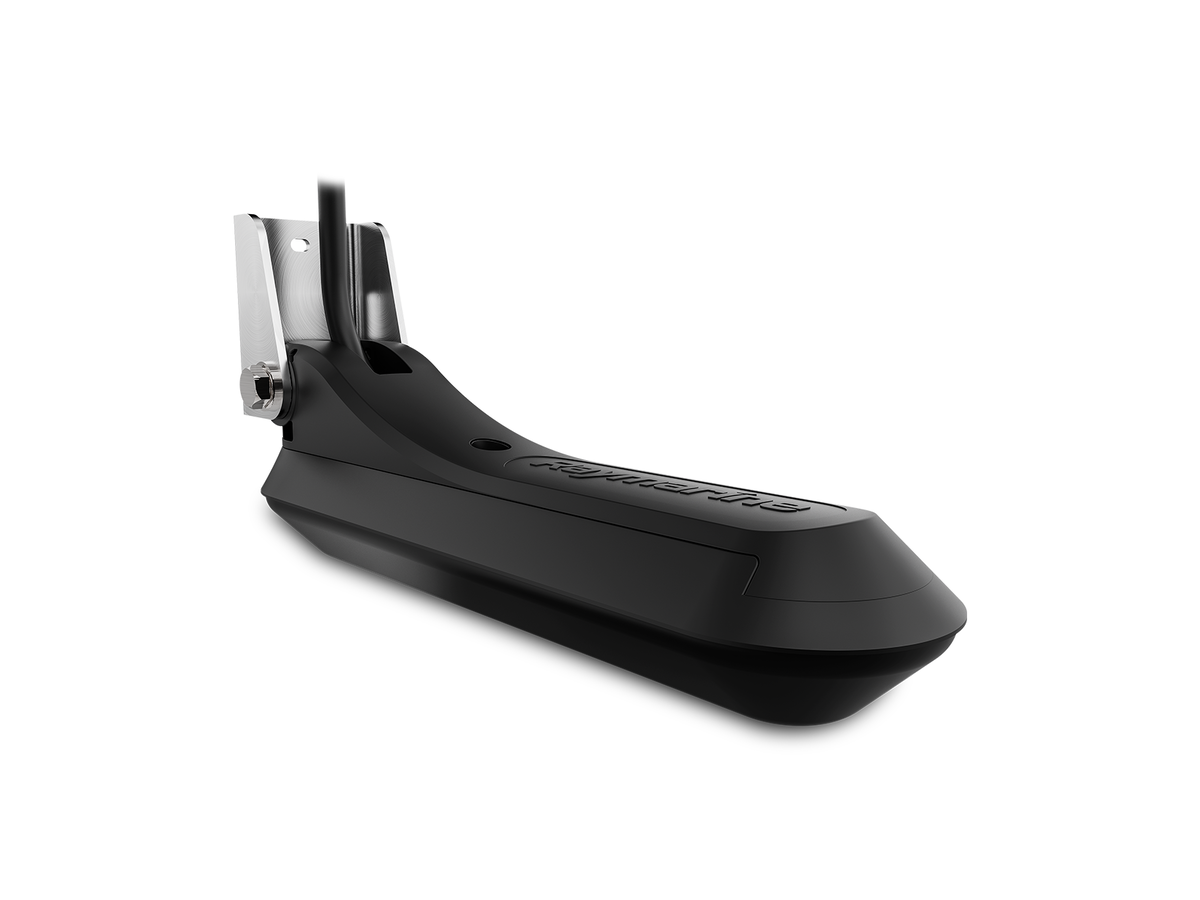

Monteringsbeslaget til Jack Plate Raymarine A80480 er specifikt designet til Raymarines 3D-ekkolodssonde til agterskib (RV-100 RealVision 3D, reference A80464).

Nej, denne holder er specifikt designet til RV-100 RealVision 3D ekkoloddet og er ikke kompatibel med andre Raymarine-modeller.

Foden er designet til at blive monteret på siden af en "jack plate". Det anbefales dog stærkt at kontakte producenten af din "jack plate" inden der bores yderligere huller for at sikre en sikker og funktionel installation samt at verificere specifik kompatibilitet.

Ja, til visse installationer kan et Jack Plate RV-100 afstandskit (reference A80482), som sælges separat, være nødvendigt. Dette kit sikrer tilstrækkelig afstand mellem ekkolodssonden og bevægelsen af jackplaten.

For optimal performance skal ekkolodets transducer monteres et sted med så lidt turbulens og luftning som muligt. Det anbefales at:

Montere transduceren på siden af jackpladen.Sørge for at transduceren ikke forstyrrer jackpladens funktion.Montere altid transduceren på den side af propellen, der drejer nedad for at minimere kavitation.Positionere den i passende afstand fra propellen for at undgå propelstrømmen.Undgå områder med turbulens forårsaget af trin, ribber, række nagler og hudstrimler.Den optimale placering kan variere afhængigt af skrogets type og monteringspositionen af jackpladen.

Det kan være nødvendigt at bore yderligere huller i din jackplade, hvis de eksisterende monteringspunkter ikke er tilstrækkelige. Før du borer, skal du kontakte jackpladens producent for at sikre, at det valgte placering ikke vil påvirke dens funktion.

Du skal udelukkende anvende polyurethan-fugemasser med neutral polymerisation af marin kvalitet. Brug IKKE fugemasser, der indeholder acetat eller silikone, da de kan beskadige plastdele.

Det er vigtigt at føre kablet frem til dets endelige destination, inden du fastgør låseringen. Den medfølgende låsering skal monteres på kablets stik for at sikre en sikker forbindelse. Et specialværktøj medfølger for at hjælpe med at installere splinten i låseringen uden at beskadige den.

RV-100 Jack Plate afstandssættet (reference A80482) er ikke altid nødvendigt, men kan være det for visse installationer. Det bruges til at sikre tilstrækkelig afstand mellem ekkoloddet og Jack Plate-bevægelsen, eller til at placere ekkoloddet længere væk fra propellerne, hvis nødvendigt. Sættet sælges separat.

Raymarine anbefaler en installation udført af en Raymarine-autoriseret installatør. En certificeret installation kan give ret til forbedrede garantibetingelser. Dog leveres installationsvejledningen, hvis du vælger at installere den selv.

Ved installationen skal du sikre dig, at skibets strømforsyning er afbrudt. Tilslut eller afbryd aldrig udstyret, mens det er strømførende, medmindre andet er angivet. Brug udelukkende kvalitetsmastik til maritim brug, og test kun ekkoloddet i vand for at undgå overophedning. Stram ikke boltene for hårdt for at undgå at beskadige ekkoloddet.

En installation udført af en autoriseret Raymarine-installatør kan give dig mulighed for en forlænget produktgaranti. For yderligere oplysninger anbefales det at kontakte din Raymarine-forhandler og gennemgå det separate garantidokument, der følger med dit produkt.

Du kan registrere din garanti på Raymarines hjemmeside, typisk på adressen www.raymarine.com/warranty. Registreringen giver adgang til de garantiydelser, der gælder.
