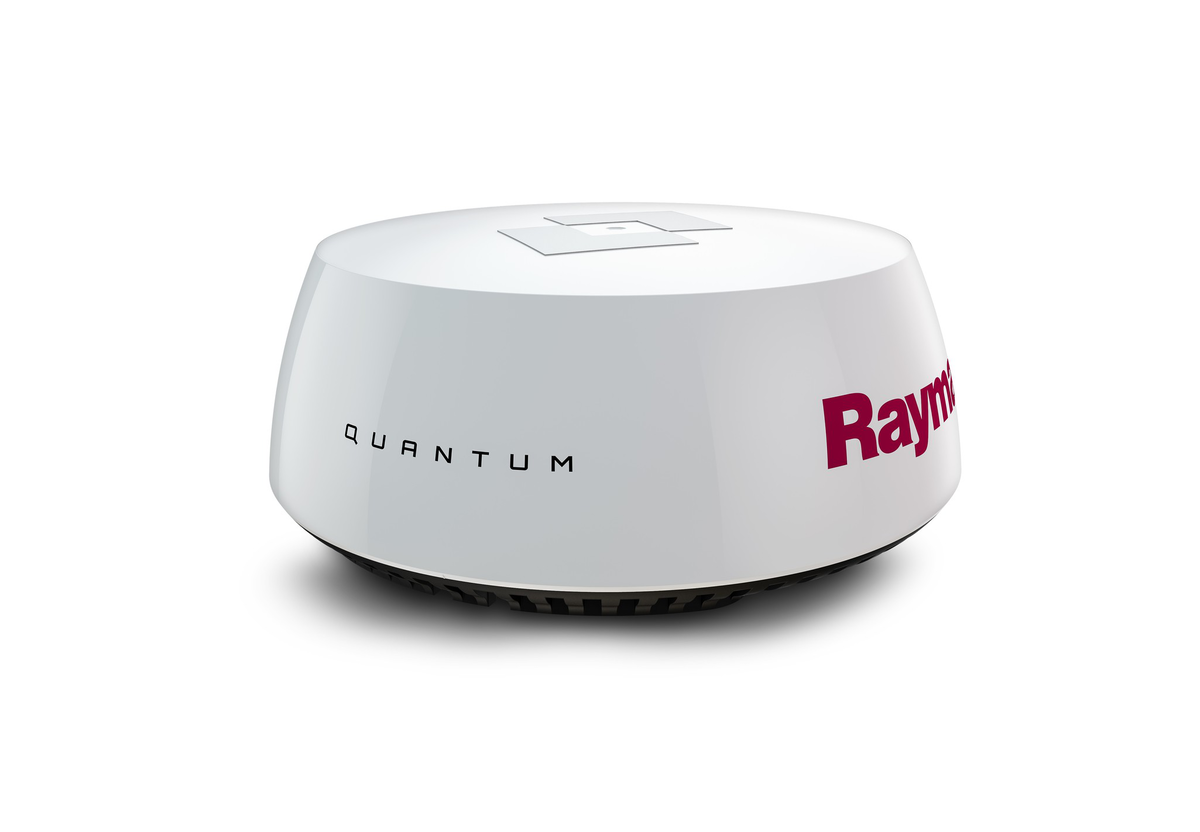

Quantum Q24C 18" Radar with 10m Power and 10m Data Cable

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Gemmer 13%

Raymarine

T70243

Radarantenne Quantum Q24C med strøm- og datakabler 10 m

Raymarine Quantum Q24C-radomen fra Quantum 2-serien er en kompakt 18-tommer radar med integreret Doppler-teknologi. Den giver forbedret måldetektion med farvekodning af trusler for at øge kollisionsforebyggelsen takket være CHIRP-pulskompression. Model T70243 leveres med 10 meter lange strøm- og datakabler til trådbaseret installation.

Kabellængde: 10 m

10 m 15 m

Titel: Standardtitel

Standardtitel Standard titel

PrisFå pro-pris

2.180,52€

2.180,52€ ~~2.514,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Produktets diameter	450
Produkthøjde	205
Driftsspænding	12 / 24
Maksimalt strømforbrug	17
Radarteknologi	CHIRP-impulskompression, Doppler
Maksimal radarrækkevidde	24
Anbefalet sikringsstørrelse	10 (til 12V) / 5 (til 24V)
Radarrotationshastighed	24
Horisontal strålebredde	4,9
Vandtæt	IPX6
Typisk elektrisk forbrug	7
Sweep-båndbredde	0,3
Impulslængde	0,04 til 14,7
Kompassikkerhedsafstand	45
Støjfaktor	< 4
Minimal radarrækkevidde	6
Trådbundet netværk	RayNet (Ethernet)
Driftstemperatur	-10 til +55
MARPA-sporing	Ja
Radarsendeeffekt	20
Radarbånd	X-bånd
Antenne-/radometype	Radom
Produktbredde	450
Radar Doppler-teknologi	Ja
Dobbelt rækkevidde radar	Nej
VelocityTrack (radar)	Ja
Vertikal strålebredde	20
Radarens toppeffekt	20
Pakkens indhold	Quantum Q24C radarantenne, 10 m strømkabel, 10 m RayNet datakabel, monteringsmateriale, monteringsmal, dokumentation.
Tilgængelige alarmer	Kollisionsalarm, vagtzonealarm

Detaljeret beskrivelse

Designet til fritidssejlads og halvprofessionel brug integrerer Raymarine-radarantennen Quantum Q24C Quantum 2-seriens Doppler-teknologi. Denne kompakte 18-tommers radom tilbyder avanceret måldetektion og forbedret ekkoadskillelse takket være CHIRP-impulskomprimering. Q24C-modellen positionerer sig som en overvågnings- og kollisionsforebyggelsesløsning til mellemstore fartøjer, der leverer funktioner, der normalt er forbundet med større systemer.

Doppler-teknologi og avanceret sikkerhed

Quantum 2 Doppler Radar er udstyret med Doppler-detektionsteknologi, der identificerer og farver bevægelige mål, hvilket letter hurtig fortolkning af risikosituationer. Mål, der nærmer sig, vises i rødt, mens dem, der fjerner sig, vises i grønt, hvilket muliggør en øjeblikkelig visuel vurdering af kollisionsrisici. Denne funktion repræsenterer en udvikling i forhold til første generations Quantum-radarsystemer, som primært fokuserede på impulskomprimering uden Doppler-analyse af bevægelige mål. Sammenlignet med konkurrerende systemer som Garmin Fantom- eller Furuno DRS4D-NXT-radarsystemer tilbyder Quantum 2 Q24C et kompakt og effektivt alternativ til integration med Raymarine-kompatible multifunktionsskærme.

Integration og tekniske specifikationer

Radarantennen Quantum Q24C er designet til kablet integration via RayNets netværk, hvilket sikrer en stabil og hurtig forbindelse. Den er kompatibel med en bred vifte af Raymarine multifunktionsskærme, herunder Axiom-serien. Installation kræver en Doppler-datakilde og radar-måladgang (MARPA/automatisk måladgang) for at udnytte dens fulde kapacitet. Model T70243 leveres med 10 meter strøm- og datakabler, hvilket forenkler installationsprocessen for mange konfigurationer. Miljø- og effektkrav er i overensstemmelse med marinekrav, hvilket sikrer pålidelig drift under forskellige forhold.

Dokumentation

Type	Nom
	EN - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	FR - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	EN - Declaration de conformite - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	EN - Gabarit de montage - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	EN - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	FR - Notice d'installation - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	EN - Declaration de conformite - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m
	EN - Gabarit de montage - Antenne Radar Quantum Q24C avec câbles Alimentation et Data 10m

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Radar Doppler Quantum 2 Q24C: Sikkerhed og kompakthed til kystsejlads »

Raymarine Quantum Q24C-radaren, som er en del af Quantum 2-serien, udgør et strategisk valg for ejere af sejlbåde og motorbåde, der prioriterer sikkerhed og ydeevne uden at gå på kompromis med pladskrav. Dens kompakte radom-format på 18 tommer er en stor fordel til master eller buer, hvor pladsen er begrænset, og hvor en radar med åben antenne ville være upraktisk.

Denne enheds primære anvendelsesværdi ligger i dens Doppler-teknologi. I modsætning til klassiske radomer, der viser alle mål ensartet, fremhæver Q24C mål, der nærmer sig, med en særskilt farve (rød), og dem, der fjerner sig, med grøn. Denne funktion muliggør en næsten øjeblikkelig fortolkning af potentielle kollisionssituationer, hvilket reducerer operatørens kognitive belastning, især under natsejlads eller ved nedsat sigtbarhed. Dette er en betydelig forskel i forhold til første generations radarsystemer eller såkaldte "traditionelle" modeller, der kræver manuel analyse af målvektorer.

Installationen af denne model er standard for en marin Ethernet-radar. De medfølgende 10 meter lange strøm- og datakabler er som regel tilstrækkelige til de fleste monteringer på master eller mastestøtter til både op til 12-15 meter. Det er afgørende at sikre en ren og beskyttet kabelføring for at undgå interferens og mekaniske skader. For fuld udnyttelse af Doppler-funktionen og automatisk målindhentning (MARPA) kræver enheden en pålidelig kurskilde og en forbindelse til en Raymarine multifunktionsskærm (f.eks. Axiom-serien). Selvom Quantum 2 kan konfigureres via Wi-Fi, tilbyder denne kablede version en mere robust forbindelse, hvilket er særligt værdifuldt i miljøer med høj elektromagnetisk støj eller til permanente installationer.

Denne radar egner sig især til både under 15 meter, hvor rækkevidde og opløsning fra en åben antenne ikke er absolut nødvendige, men hvor hurtig opdagelse af kollisionstrusler er afgørende. For større skibe eller dem, der kræver maksimal rækkevidde og fin diskrimination af mål på lang afstand, ville en åben antenne fra Raymarine Cyclone-serien være et mere passende valg.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Radarantenne Quantum Q24C med strøm- og datakabler 10 m

2.180,52€

2.180,52€ ~~2.514,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er Doppler-teknologien integreret i Raymarine Quantum Q24C-radar og hvordan fungerer den?

Doppler-teknologien i Quantum Q24C-radaren gør det muligt at identificere og farvekode bevægelige mål på skærmen i dit multifunktionsdisplay. Mål, der nærmer sig din båd, vises i rødt, mens mål, der fjerner sig, vises i grønt. Denne visuelle forskel gør det hurtigt at vurdere risikosituationer og bidrager væsentligt til at forebygge kollisioner ved at give en øjeblikkelig vurdering af trusler.

Hvad er de vigtigste egenskaber ved Raymarine Quantum Q24C radarantennen?

Quantum Q24C radarantennen er en kompakt 18-tommer radom, specifikt designet til fritidssejlads og halvprofessionel brug. Den integrerer Doppler-teknologi til detektion af bevægelige mål og anvender CHIRP puls-komprimering for avanceret detektion og bedre ekkoseparation. Systemet leverer en effektiv løsning til maritim overvågning og kollisionforebyggelse.

Med hvilke Raymarine multifunktionsskærme er Quantum Q24C-radarantennen kompatibel?

Quantum Q24C-radarantennen er designet til kablet integration via RayNet-netværket og er kompatibel med en bred vifte af Raymarine multifunktionsskærme (MFD). Dette omfatter blandt andet Axiom-serien. For at sikre optimal kompatibilitet og adgang til alle funktioner anbefales det at sikre, at din MFD har den seneste softwareversion.

Hvilke typer kabler følger med Raymarine Quantum Q24C (T70243) radarantenne?

Raymarine Quantum Q24C (model T70243) radarantenne leveres med de nødvendige kabler til installationen. Pakken indeholder strøm- og datakabler på 10 meter. Disse kabler er specifikt designet til at integrere antennen trådbundet med skibets RayNet-netværk.

Er det muligt at forbinde Quantum Q24C radarantennen til en Raymarine multifunktionsskærm via Wi-Fi?

Ja, Quantum Q24C radarantennen kan trådløst forbindes til en kompatibel Raymarine multifunktionsskærm via Wi-Fi. For at sikre optimal ydeevne ved denne trådløse forbindelse er det vigtigt at tage højde for specifikke placeringkrav og udføre en sitesurvey inden installation for at minimere refleksioner af Wi-Fi-signalet.

Hvilke ekstra datakilder er nødvendige for at udnytte Quantum Q24C-radarens fulde kapacitet?

For at udnytte Quantum Q24C-radarens avancerede funktioner, herunder Doppler-detektion og automatisk målindhentning (MARPA), skal du bruge to specifikke datakilder:

En Doppler-datakilde.
En radar-målindhentningsdatakilde.
Disse datakilder er afgørende for, at systemet kan analysere og vise bevægelses- og kollisionsrisikoinformation korrekt.

Hvad er den fysiske størrelse på radomen til Raymarine Quantum Q24C-radarantennen?

Radomen til Raymarine Quantum Q24C-radarantennen er en kompakt model på 18 tommer. Denne dimension er optimeret til at levere en effektiv radaropløsning, samtidig med at den egner sig til fritidsbåde og halvprofessionelle fartøjer, hvor installationspladsen kan være begrænset.
