Raymarine

T70327

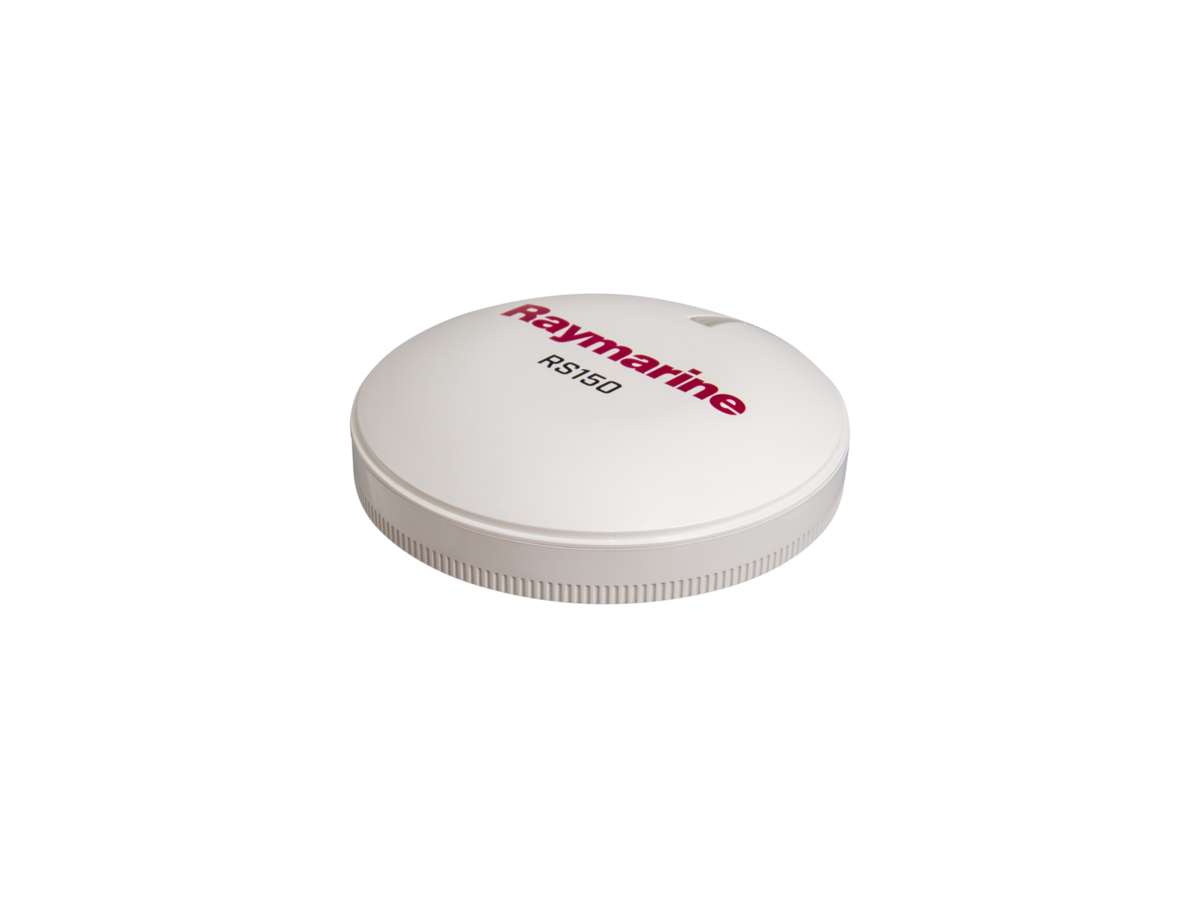

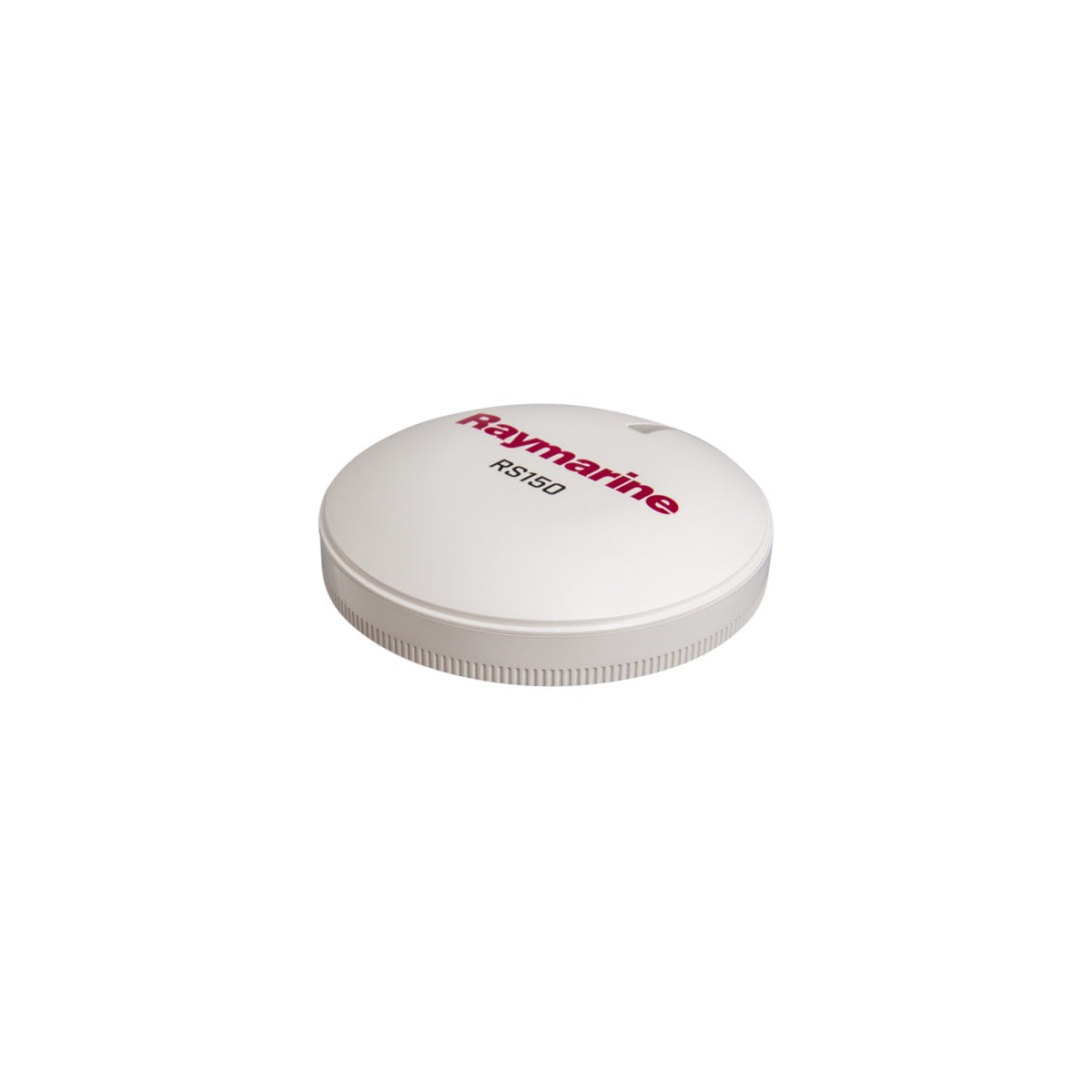

Pakke Raystar 150 10Hz GPS/Glonass-antenne (STng) til rørmontage

Designet til præcis navigation leverer Raymarine Raystar 150-pakken en GPS/Glonass-antenne på 10Hz med hurtig opdatering af position og kurs. Med indbygget integration til SeaTalkng®-netværk sikrer denne eksterne løsning en pålidelig og højtydende GNSS-kilde til Raymarine-systemer. Pakken indeholder antennen RS150 (ref. E70310), rørmonteringsadapter (ref. A80370), fastgørelsesskruer, gevindskruer og selvlåsende møtrikker.

PrisFå pro-pris

313,03€

313,03€ ~~354,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

IP-klassificering	IPX6 / IPX7
Driftsspænding	9-16 V
Produkthøjde	37 mm
Produktbredde	95 mm
Trådbundet netværk	SeaTalkng,NMEA 2000
Farve på hus	Hvid
Maksimalt strømforbrug	2,5 W
Produktdybde	95 mm
Typisk elektrisk forbrug	0,36 W
NMEA 2000-lastækvivalens (LEN)	1 LEN
Monteringstype	Rørmontage
Driftstemperatur	-25°C til +55°C
Anbefalet sikringsstørrelse	5 A
Bus-kompatibilitet	SeaTalkng, NMEA 2000
Certificeringer	CE, IEC 60945, ETSI EN 303 413
Touchskærm	Nej
Trådfast indgang	SeaTalkng
Opbevaringstemperatur	-30°C til +70°C
Relativ luftfugtighed	93%
Pakkens indhold	GPS/Glonass-antenne Raystar 150, rørmonteringsadapter, monteringsplade, SeaTalkng-kabel (1 m), skruer, dokumentation.
Regattetidtagning	Nej

Detaljeret beskrivelse

Designet til moderne navigationssystemer er Raymarine Raystar 150-antennen en ekstern GNSS-modtager (Global Navigation Satellite System), der leverer positions- og kursdata med en opdateringsfrekvens på 10 Hz. Denne antenne er kompatibel med GPS- og Glonass-systemer og giver en hurtig og præcis GNSS-datakilde til kortplottere, autopiloter og andre instrumenter tilsluttet via Raymarines SeaTalkng®-netværk.

Integration og ydeevne hos Raystar 150

Integration til SeaTalkng®-netværket forenkler installationen og kommunikationen med alle kompatible Raymarine-udstyr, såsom Axiom- eller Element-serierne. I modsætning til integrerede GPS-modtagere i multifunktionsskærme eller ældre 1Hz-antenne sikrer Raystar 150 en mere flydende bevægelse på kortene og optimal respons fra autopilotsystemer takket være sin høje opdateringshastighed. Pakken inkluderer en specifik adapter til rørmontage, hvilket muliggør fleksibel installation på mast, buer eller skinne, hvor en uhindret udsigt til himlen er afgørende for stabil og effektiv satellitmodtagelse.

Positionering og kompatibilitet

Raystar 150 positionerer sig som en dedikeret GNSS-antenne, essentiel for installationer, der kræver en pålidelig og højfrekvent GPS-kilde. Den supplerer Raymarine-systemer ved at levere rådata af høj kvalitet, hvilket er særligt fordelagtigt ved hurtig navigation eller applikationer, hvor præcision af position og hastighed over grunden er kritisk. Denne modtager opretholder en opdateret softwareversion (v1.29 pr. 08-2024), hvilket sikrer dens kompatibilitet og ydeevne inden for nuværende Raymarine-økosystemer. Den inkluderede rørmontage muliggør en ren og optimeret installation til maksimal satellitmodtagelse.

Dokumentation

Type	Nom
	EN - Notice d'installation - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	EN - Notice d'installation - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	FR - Notice d'installation - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	EN - Declaration de conformite - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	EN - Gabarit de montage - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	EN - Gabarit de montage - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire
	EN - Plan technique - Pack Raystar 150 10Hz GPS/Glonass antenna (STng) pour montage tubulaire

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« GPS/Glonass-antenne Raystar 150: 10Hz-præcision og SeaTalkng-integration »

Raymarine Raystar 150-antennen udgør en teknisk relevant løsning for ethvert SeaTalkng®-navigationssystem, der kræver en dedikeret og ydeevnerig GNSS-kilde. Med en opdateringsfrekvens på 10 Hz er dette en væsentlig fordel, der giver en opdatering af position og kursusdata ti gange i sekundet. Denne egenskab er afgørende for hurtiggående fartøjer eller autopilotsystemer, der kræver høj reaktivitet og præcision, hvilket forhindrer forsinkelser eller rykvise bevægelser, som ofte ses med lavfrekvente modtagere.

Pakken inkluderer en rørmonteringsadapter (A80370), hvilket væsentligt forenkler installationen. Denne montering gør det muligt at placere antennen på den mest åbne del af båden (mast, bue, gelænder), hvilket optimerer modtagelsen af GPS- og Glonass-signaler og minimerer risikoen for interferens eller strukturelle forhindringer. Installation lettes af SeaTalkng®-forbindelsen, som er et plug-and-play-netværk. Der bør dog udvises særlig opmærksomhed på kabelføringen for at undgå RF-interferens, især i nærheden af radarer eller VHF-antenner, selvom produktet er designet til robust maritim anvendelse.

Denne model er særligt velegnet til nye installationer eller opgraderinger af eksisterende Raymarine-systemer, hvor GPS-kilden i en MFD er utilstrækkelig eller dårligt placeret. Den udgør et pålideligt alternativ til GPS-antenner integreret i kortplottere, som kan være begrænset af skærmens placering. Den er ikke egnet til direkte NMEA 0183-netværk uden en gateway, eller til anvendelser, der ikke kræver en høj opdateringsfrekvens, hvor en 1Hz-modtager ville være tilstrækkelig, men på bekostning af dynamisk præcision og glidende bevægelser.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Pakke Raystar 150 10Hz GPS/Glonass-antenne (STng) til rørmontage

313,03€

313,03€ ~~354,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilken type positionsbestemmelsessystem anvender antennen Raystar 150?

Raymarine Raystar 150-antennen er en ekstern GNSS-modtager (Global Navigation Satellite System). Den er kompatibel med GPS- og Glonass-systemer og leverer præcise positions- og kursdata.

Den tilbyder en hurtig opdateringsfrekvens på 10 Hz, hvilket sikrer en mere flydende bevægelse på kortene og en optimal reaktionsevne fra autopilot-systemerne.

Med hvilke Raymarine-systemer er Raystar 150-antennen kompatibel?

Raystar 150-antennen er designet til at integrere med Raymarine navigationssystemer via SeaTalkng®-netværket.

Den er kompatibel med et bredt udvalg af Raymarine-udstyr, herunder Axiom- og Element-serierne, hvor den leverer GNSS-data (GPS/Glonass) af høj kvalitet.

Hvordan forbindes Raystar 150-antennen til mit båds netværk?

Raystar 150-antennen forbindes til dit båds netværk via Raymarines SeaTalkng®-system. Denne forbindelse muliggør integration og kommunikation med andre Raymarine-kompatible enheder.

Antennen kan desuden forbindes til et NMEA 2000-netværk via SeaTalkng®-netværket.

Hvilke monteringsmuligheder findes der for Raystar 150-antennen?

Raystar 150-pakken leveres med en specifik adapter til rørmontering, hvilket muliggør fleksibel installation på mast, buer eller skinne. Til rørmontering kræves en mast med 1 tommes 14 TPI-gængning.

Ud over rørmontering kan antennen også installeres på flere andre måder, herunder overflademontering (med tapper og vingemøtrikker eller med monteringspladen), på skot eller ved hjælp af en forhøjning.

Hvor ofte opdateres positionsdataene fra Raystar 150?

Raystar 150-antennen leverer positions- og kursdata med en høj opdateringsfrekvens på 10 Hz.

Denne hurtige opdateringshastighed sikrer en glidende gengivelse af bevægelser på elektroniske søkort og bidrager til optimal responsivitet i autopilotsystemer.

Hvordan forsynes Raystar 150-antennen elektrisk?

Raystar 150-antennen forsynes via Raymarines SeaTalkng®-netværk. Den kræver ikke separat elektrisk forsyning.

Forsyningen kan leveres direkte fra SeaTalkng®-netværket eller, i visse tilfælde, via en autopilotkontrolenhed (ACU-Series) tilsluttet det samme netværk.

Hvilke anbefalinger gælder for placeringen af Raystar 150-antennen for at optimere modtagelsen?

For at sikre en stabil og effektiv satellitmodtagelse er det afgørende at installere Raystar 150-antennen på et sted med uhindret udsyn til himlen.

Derudover er det vigtigt at følge installationsvejledningen for at minimere RF-interferens (radiofrekvensinterferens) og overholde sikkerhedsafstanden til skibets magnetiske kompasser, som beskrevet i installationsmanualen.

Hvordan kan jeg diagnosticere et problem med antennen Raystar 150?

Hvis der opstår et problem med antennen Raystar 150, kan du foretage en indledende test og konsultere fejlfindingssafsnittet i installationsmanualen.

Antennen er udstyret med LED-diagnostik, der kan hjælpe med at identificere problemets art. Der er også specifikke afsnit dedikeret til fejlfinding af problemer relateret til GNSS (GPS).
