Raymarine

M81137

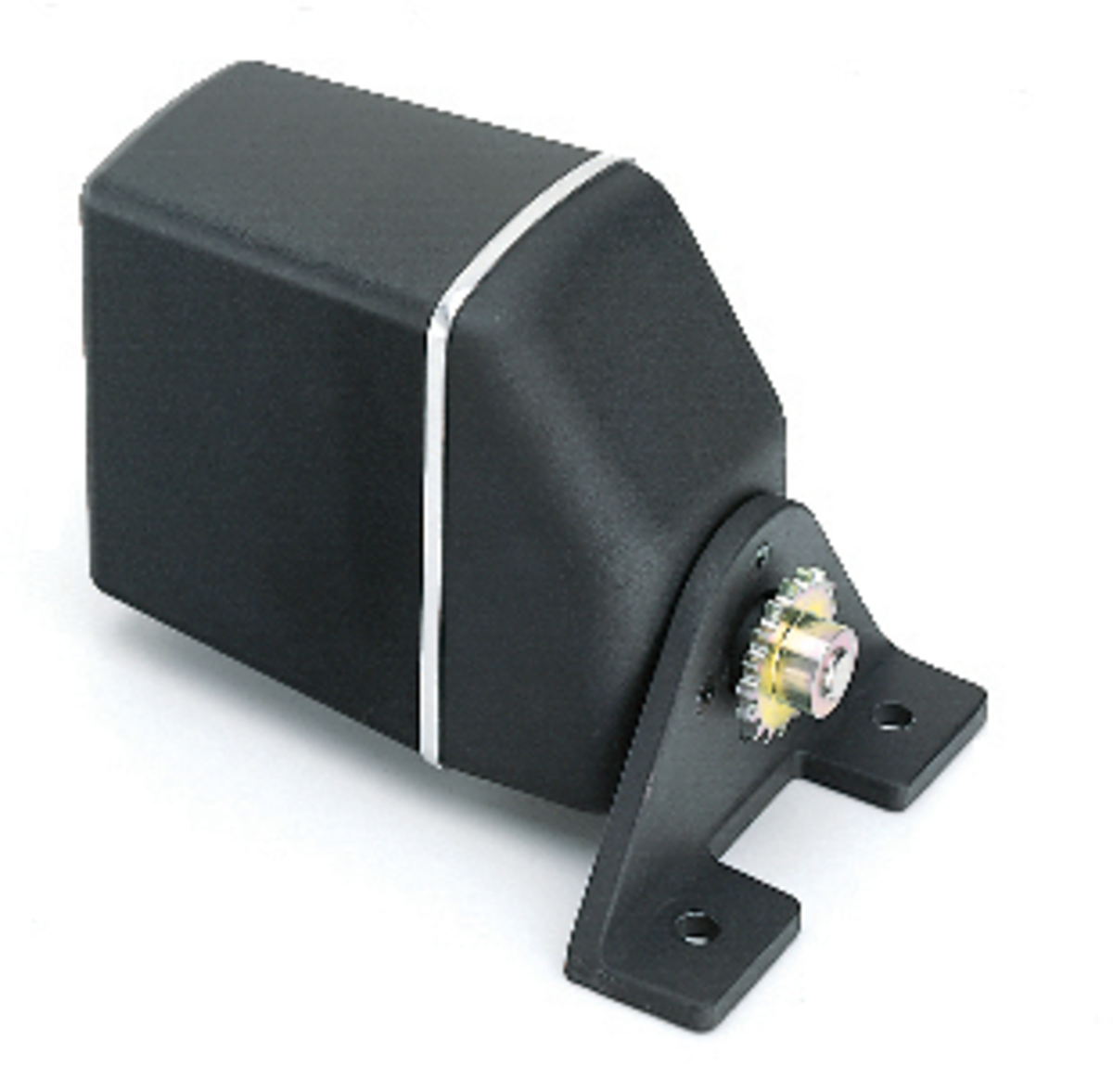

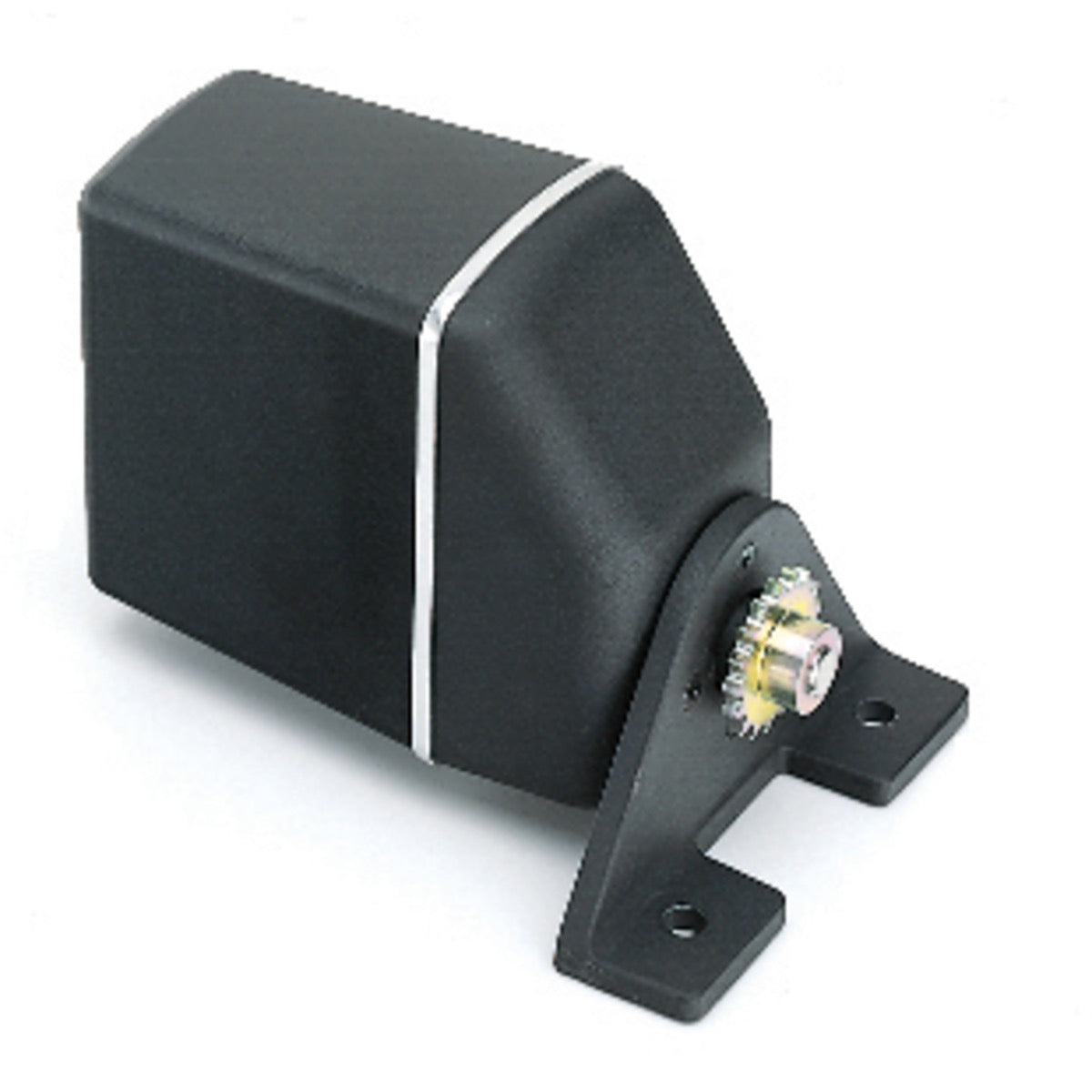

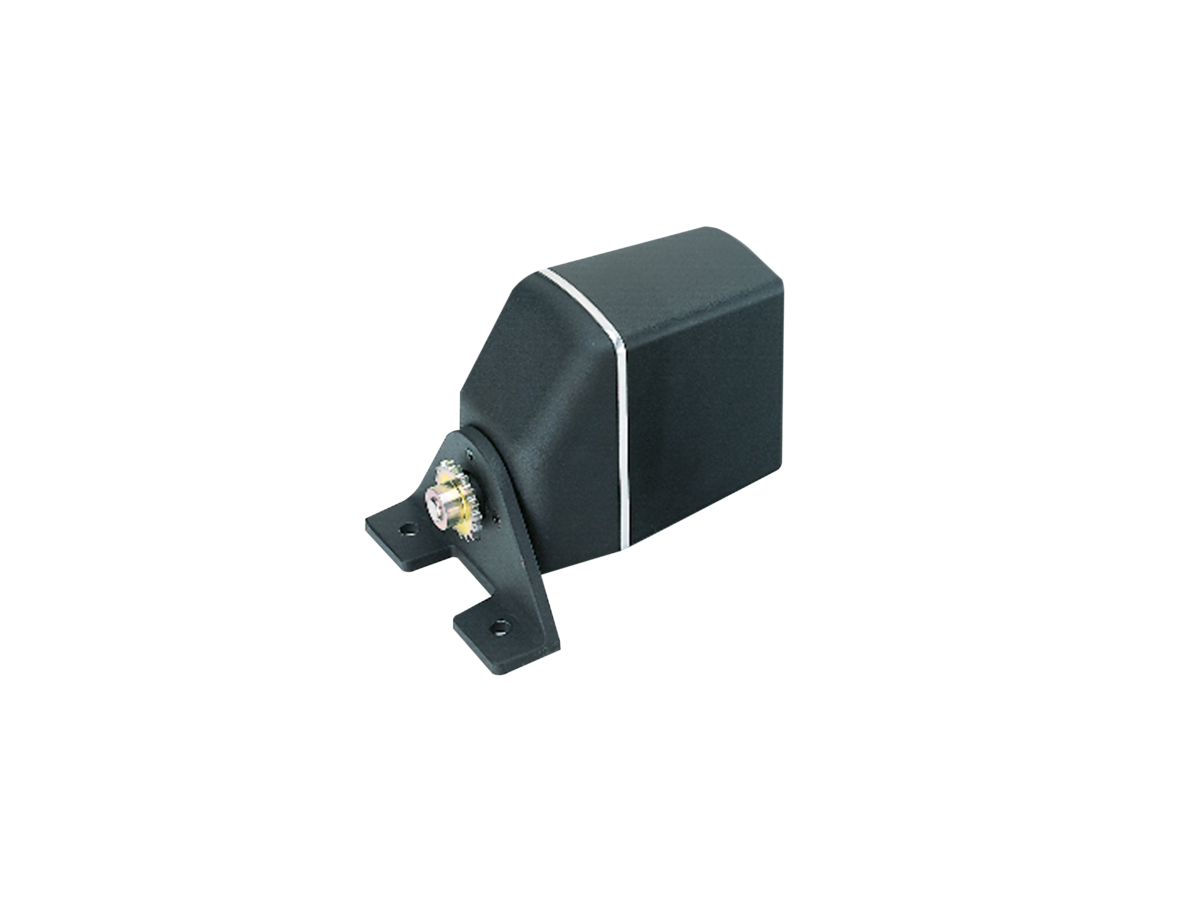

Rotativ T2-24V

Designet til Raymarines autopilotsystemer, Raymarines roterende aktuator T2-24V (M81137) er en Type 2-løsning, der leverer 34 Nm moment til sejlbåde op til 20.000 kg. Denne 24V-model er den kraftigste i rækken af roterende aktuatorer og er ideel til styresystemer med kæde- og tandhjulsretning. Produktet inkluderer den roterende aktuator, en monteringsfod og tre afstandsstykker.

PrisFå pro-pris

2.650,92€

2.650,92€ ~~2.916,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

Driftsspænding	24
Maksimalt strømforbrug	120
Typisk elektrisk forbrug	72
Anbefalet sikringsstørrelse	7,5
Produktbredde	274
Produkthøjde	195
Produktdybde	184
Monteringstype	Montering med fod
Certificeringer	CE, EN60945
Type af aktuator	Roterende Type 2
Tid fra ende til ende	10
Monteringsskruer inkluderet	Nej
Monteringsorientering	Lodret eller vandret
Integreret rorvinkelsensor	Nej
Maksimalt drejningsmoment	34
Kan frakobles	Ja

Detaljeret beskrivelse

Designet til Raymarine autopilot-systemer er Raymarine T2-24V (M81137) en Type 2-rotativ drev beregnet til sejlbåde med kæde- og tandhjulsstyringer. Denne model er kompatibel med wire- og stangstyringer og sikrer præcis og responsiv ror kontrol. Den håndterer en maksimal båddisplacement på 20.000 kg (44.000 lb), hvilket gør den velegnet til større enheder. Sammenlignet med Type 1 (M81135, 12V), der håndterer 10.000 kg med 20 Nm moment, og Type 2 12V (M81136), der tilbyder lignende kapaciteter men under 12V, skiller M81137 sig ud med sin 24V strømforsyning og et udgangsmoment på 34 Nm.

Ydeevne og teknisk konstruktion

Raymarine T2-24V-drevet integrerer en robust elektrisk motor, et præcisionsplanetgear og et højstyrke drivrem. Dets elektromagnetiske kobling er designet til at overføre høje momentbelastninger uden glidning, hvilket sikrer en stabil styring. Med en maksimal akselhastighed på 33 o/min og en anbefalet ror-tid på 10 sekunder (tomgang) leverer det en responsivitet, der er tilpasset sejlads. Det gennemsnitlige strømforbrug ligger mellem 72 og 120 W ved 24V. Enhedens dimensioner er 274 mm i længden, 195 mm i højden, med en monteringslængde på 256 mm og et monteringsfod på 60 x 60 mm.

Installation og overensstemmelse

Enheden er beskyttet til brug i motorrum og overholder CE-direktiverne (89/336/EC EMC og 94/25/EC RCD), hvilket opfylder standarderne EN60945:1997 og EN28846:1993. Installation kan ske på en lodret eller vandret overflade, med mulighed for at dreje monteringsfoden 90 grader for at tilpasse sig det tilgængelige rum. Styreretningen kan korrigeres ved at invertere polariteten af motorforbindelserne til kursberegneren. Produktet leveres med det roterende drev, en monteringsfod og tre afstandsstykker. Rustfri stålbøjler M12, tandhjul, en kæde og egnede elektriske stik er nødvendige for en komplet installation.

Dokumentation

Type	Nom
	EN - Notice d'installation - Rotatif T2-24V
	EN - Declaration de conformite - Rotatif T2-24V
	EN - Declaration de conformite - Rotatif T2-24V
	EN - Declaration de conformite - Rotatif T2-24V

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Teknisk analyse: Rotationsdrevet Raymarine Type 2 24V »

Rotationsdrevet Raymarine M81137, model Type 2 i 24V, er en teknisk løsning målrettet sejlbåde af mellemstor til stor størrelse med en deplacement op til 20.000 kg. Med en effekt og et drejningsmoment på 34 Nm er dette drev specifikt beregnet til styresystemer med kæde og tandhjul, som ofte findes på krydstogts- og kapsejlsbåde, hvor robustheden i autopilotens servosystem er afgørende.

Ud over sine effektsspecifikationer ligger dette models styrke i dens integration med 24V-arkitekturer, hvilket muliggør en elektrisk konsistens og øget effektivitet for de indbyggede systemer i denne spænding. Installation kræver særlig opmærksomhed på monteringsstrukturen, da den kraft, som enheden genererer, kræver en solid understøtning, muligvis med en specifik forstærkning. Selvom den er beskyttet til motorrum, anbefales det at installere den et sted, hvor den ikke udsættes for direkte intens vandspray eller langvarig nedsænkning for at optimere dens levetid. Det er afgørende at overholde EMC-retningslinjerne for at sikre optimal ydeevne af hele navigationssystemet, især med hensyn til kabelseparation og strømforsyning.

Dette M81137 udgør det foretrukne valg for ejere af 24V-sejlbåde på 10 til 20 tons, der søger en pålidelig og højtydende løsning til deres Raymarine-autopilot, hvor 12V-modeller eller Type 1 ville være underdimensionerede eller mindre effektive.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Rotativ T2-24V

2.650,92€

2.650,92€ ~~2.916,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvilken type både kan anvende det roterende drev Raymarine T2-24V (M81137)?

Det roterende drev Raymarine T2-24V (M81137) er designet til sejlbåde med styresystemer baseret på kæde- og tandhjulsmekanismer. Det egner sig til både med en maksimal deplacement på 20 000 kg (44 000 lb).

Hvilken udgangseffekt (drejningsmoment) har Raymarine T2-24V roterende drev?

Raymarine T2-24V (M81137) roterende drev leverer et maksimalt udgangsdrejningsmoment på 34 Nm (300 lb.in). Maksimal akselhastighed er 33 omdr./min.

Hvilken spænding kræver Raymarine Rotary T2-24V, og hvad er dets strømforbrug?

Raymarine Rotary T2-24V (M81137) kræver en 24V forsyning. Det typiske gennemsnitlige strømforbrug ligger mellem 72 og 120 W.

Med hvilke typer styresystemer er det roterende M81137 kompatibelt?

Denne aktuator er designet til at fungere med styresystemer, der kan betjenes fra rattet via en kæde og et tandhjul. Dette omfatter især kabel- og stangstyresystemer.

Hvad er de fysiske mål for Raymarine T2-24V roterende aktuator?

Fysiske mål for Raymarine T2-24V roterende aktuator (M81137):

Længde: 274 mm (10.8 in)Højde: 195 mm (7.7 in)Monteringslængde: 256 mm (10 in)Monteringsfod: 60 mm x 60 mm (2.4 in x 2.4 in)

Hvilke anbefalinger gælder for montering af Raymarine M81137 roterende drev?

Drevet kan monteres på en lodret eller vandret overflade. Monteringsfoden kan drejes 90 grader for at tilpasse sig det tilgængelige rum. Det er afgørende at fastgøre det på en solid struktur på båden, som kan modstå de betydelige kræfter, der genereres af apparatet. Enheden skal installeres et tørt sted, beskyttet mod lækagevand, da den ikke er vandtæt. Det anbefales også at sikre, at apparatet forbliver tilgængeligt for fremtidig vedligeholdelse.

Hvilke elementer leveres med det roterende drev Raymarine T2-24V, og hvilke dele er nødvendige for installationen?

De elementer, der leveres med det roterende drev Raymarine T2-24V (M81137), er:

Det roterende drevMonteringsfodenTre afstandsstykkerTil en komplet installation er der behov for yderligere dele, herunder:

Egnede fastgørelsesbolte (M12 i rustfrit stål)Låsebrætter eller selvlåsende møtrikkerTilpassede tandhjul og setskruer til drevet og styresystemetGevindlåsningsmiddelEn passende drivkædeEgnede kabler og stik til motoren og koblingen

Hvordan registrerer jeg mit Raymarine M81137-produkt til garanti?

For at registrere din nye Raymarine M81137 roterende aktuator og sikre fuld garanti, kan du gøre det online på Raymarines officielle hjemmeside på følgende adresse: www.raymarine.com.
