Raymarine

E70649

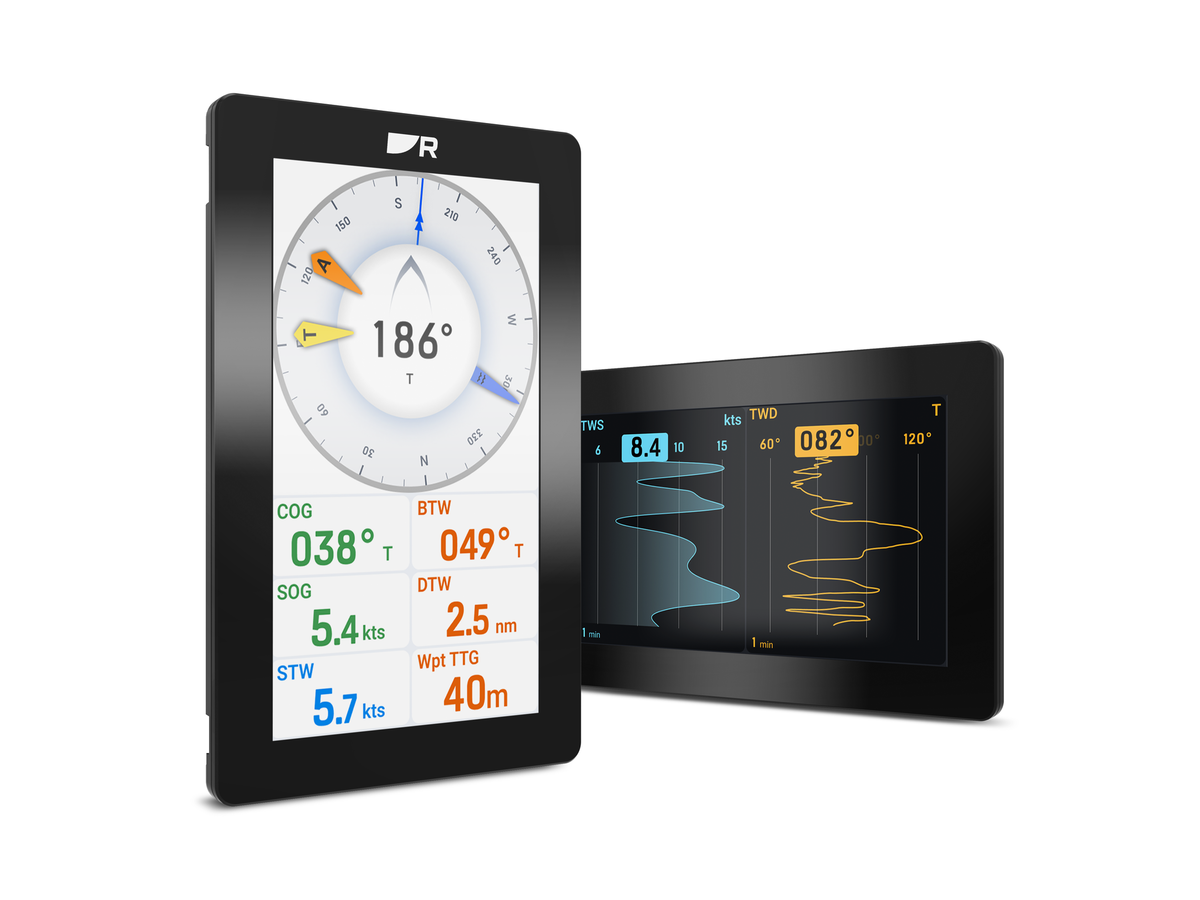

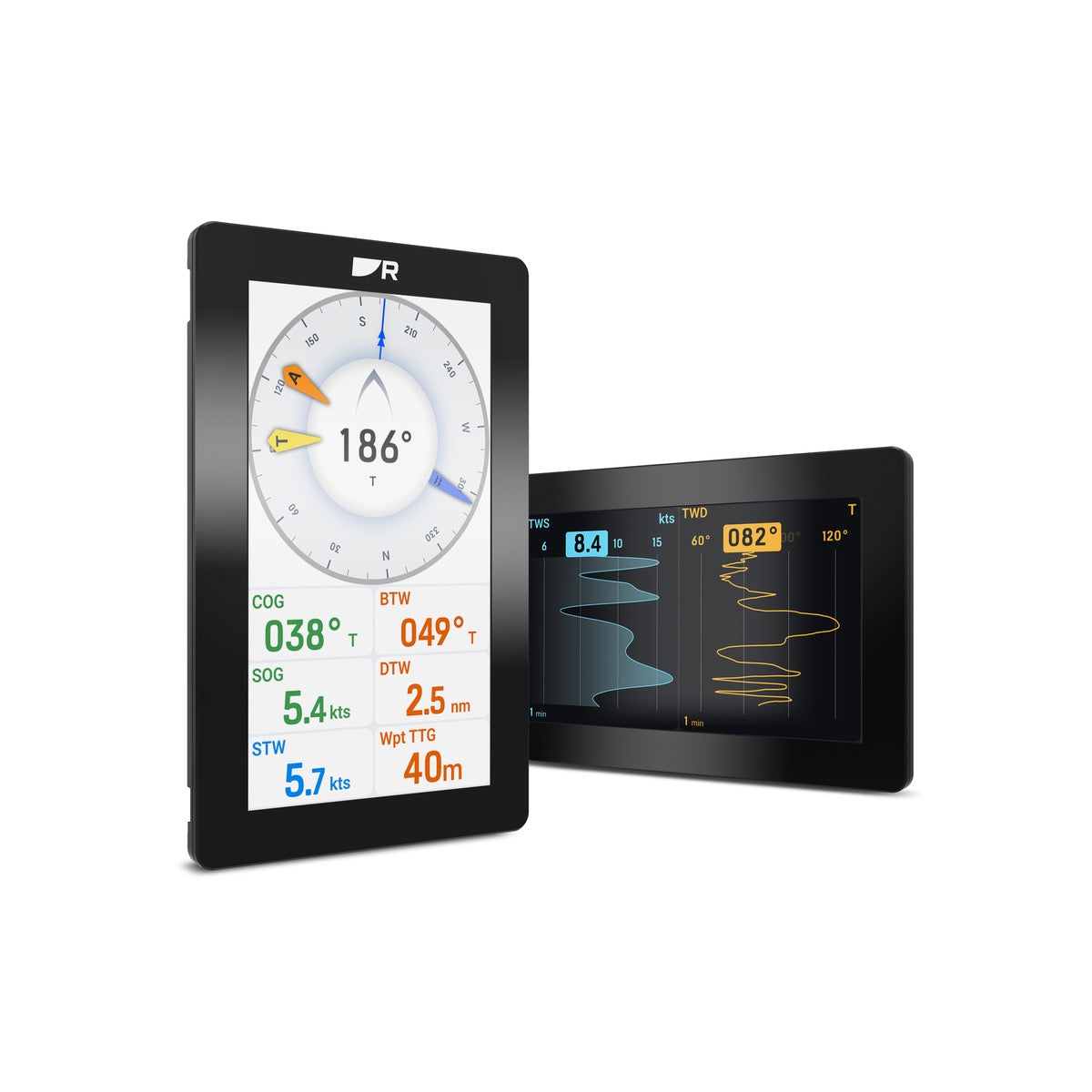

Skærm Alpha 7" Performance Instrument

Designet til ydeevne, Raymarine Alpha 7" (E70649) er en visningsenhed til kritiske marine data. Den integreres i Raymarine-netværket og kræver en multifunktionsdisplay (MFD) til opsætning og fuld adgang til data. Produktet inkluderer Alpha 7"-skærmen og dokumentation.

PrisFå pro-pris

1.245,37€

1.245,37€ ~~1.434,00€~~

inkl. moms Fragt beregnes ved betaling.

På lager

Gratis levering til pakkeshop fra 150€ i Frankrig
Hentning hos Skysat mulig

Egeninstallation

Stol på Skysat til at installere udstyret ombord

Forespørgsel om tilbud

Installatører i dit område

takket være vores netværk af autoriserede installatører

Find en installatør

Serviceydelse

Vælg en ekstra hjælp til montering

Tekniske specifikationer

IP-klassificering	IPx6 og IPx7
Driftsspænding	10,8 - 32 V DC
Produkthøjde	120.1
Produktbredde	188,4
Trådbundet netværk	Ethernet,RayNet,SeaTalk NG,NMEA 2000
Farve på hus	Sort
Maksimalt strømforbrug	10
Produktdybde	32
Monteringstype	Indbygget, overflademonteret eller mastemonteret
Driftstemperatur	-25 til +55
Anbefalet sikringsstørrelse	8
Bus-kompatibilitet	NMEA 2000,SeaTalk NG,Ethernet
Certificeringer	CE,IEC 60945,Andre
Skærmopløsning	1024 x 600
Skærmtype	IPS TFT LCD
Skærmlysstyrke	1500
Skærmstørrelse	7
Touchskærm	Ja
Betragtningsvinkel	170
Trådfast indgang	Ethernet, NMEA 2000, SeaTalk NG
Opbevaringstemperatur	-30 til +70
Relativ luftfugtighed	93
LCD limet	Ja
Pakkens indhold	Skærm Alpha 7, solbeskyttelseshylster, tætningsring, dokumentationspakke, 4 x gevindskruer M4 x 40 mm, 4 x vingemøtrikker, strømkabel
Regattetidtagning	Ja
Tilgængelige alarmer	Konfigurerbare alarmer

Detaljeret beskrivelse

Raymarine-skærmen Alpha 7" Performance Instrument (E70649) er designet til dedikeret visning af kritiske navigations- og sejldata. Den fungerer som et performance-instrument, der adskiller sig fra multifunktionskortplottere som Raymarine Axiom-serien eller B&G Zeus ved at tilbyde et forenklet interface, der er optimeret til hurtig aflæsning af tekniske oplysninger.

Integration og tekniske specifikationer

Denne 7-tommers skærm kræver forbindelse til en Raymarine multifunktionsdisplay (MFD) for fuld integration i systemet og konfiguration af datavisningssider. Dens indbygningsdimensioner omfatter en paneludskæring på 188 mm bredde × 120 mm højde. Ved installation skal der forudses en minimal bagudfrigang på 40 mm til kabler og stikforbindelser, hvor kabelbøjningsradius ikke må være mindre end 50 mm.

Monteringsmuligheder og tilslutning

Raymarine Alpha 7" Performance Instrument understøtter forskellige monteringsmetoder, herunder indbygning, overflademontering samt justerbare eller forskudte installationer. Specifikke mastemonteringer (enkelt portræt, enkelt landskab, dobbelt landskab) fås som tilbehør for at optimere synsvinklen. Drevet af 12/24 V-systemer kræver skærmen en inline-sikring og en termisk afbryder til beskyttelse. Den integreres i et IP-netværk og fungerer som en datarepeater for realtidsinformationer som vind, hastighed, dybde, motorstatus og autopilotstatus, alt styret via hoved-MFD’en. Software v3.2.5 sikrer kompatibilitet og adgang til aktuelle funktioner i Raymarine-økosystemet.

Dokumentation

Type	Nom
	EN - Plan technique - Ecran Alpha 7" Performance Instrument
	EN - Notice d'installation - Ecran Alpha 7" Performance Instrument
	EN - Manuel d'utilisation - Ecran Alpha 7" Performance Instrument
	EN - Notice d'installation - Ecran Alpha 7" Performance Instrument
	FR - Manuel d'utilisation - Ecran Alpha 7" Performance Instrument
	FR - Notice d'installation - Ecran Alpha 7" Performance Instrument
	EN - Gabarit de montage - Ecran Alpha 7" Performance Instrument
	EN - Declaration de conformite - Ecran Alpha 7" Performance Instrument
	EN - Declaration de conformite - Ecran Alpha 7" Performance Instrument

Ekspertvurdering

Pol CONIN

Digital ansvarlig

« Raymarine Alpha 7": Ydeevneinstrument til krævende sejlads »

Raymarine Alpha 7"-skærmen (E70649) er et ydeevneinstrument designet til sejlbåde til regatta og hurtig krydstogt, hvor der kræves øjeblikkelig og klar aflæsning af nøgledata. Den fungerer som et væsentligt supplement til Raymarine multifunktionsnavigationssystemer (MFD), såsom Axiom-serien, ved at flytte de kritiske oplysninger til en skærm, der er optimeret til synlighed i stærkt sollys og på afstand.

Dens anvendelsesværdi er tydelig for visning af hastighedspoler, vindvinkler (virkelig og tilsyneladende), kursdata, dybde og fart, hvilket muliggør hurtige beslutninger i konkurrencesituationer eller ved krævende navigation. Integration til SeaTalk NG-netværket (eller tilsvarende NMEA 2000 via adapter) er standard, men den indledende konfiguration og styring af dataskærmene foretages via en Raymarine MFD.

Til installationen tilbyder Alpha 7" fleksibilitet med muligheder for indbygning eller overflademontering. For performance-sejlbåde er montering på mast med specifikke beslag (solgt separat) en almindelig løsning. Det er vigtigt at planlægge kabelføringen med hensyn til de 40 mm plads bag enheden og bøjeradier på 50 mm for at undgå unødvendige belastninger på forbindelserne.

Denne displayenhed er ikke et selvstændigt system; den udmærker sig som en intelligent og tilpasselig repeater. Den adskiller sig fra MFD'er ved sin forenklede grænseflade, der fokuserer på læsbarheden af tal og ydeevnegrafer uden distraktioner fra et søkort eller en radarskærm. Den er derfor ideel til rorpositioner eller masterepetere, hvor informationen hurtigt skal kunne opfattes. Den er imidlertid ikke egnet som primær navigationsskærm.

Durabilité

Facilité d'installation

Rapport performance / prix

Betaling og sikkerhed

Dine betalingsoplysninger og data behandles på en sikker måde.

Skærm Alpha 7" Performance Instrument

1.245,37€

1.245,37€ ~~1.434,00€~~

Ofte stillede spørgsmål

Brug for hjælp? Kontakt os

Hvad er hovedfunktionen for Raymarine Alpha 7" Performance Instrument skærmen?

Raymarine Alpha 7" Performance Instrument-skærmen er designet specifikt til dedikeret visning af kritiske navigations- og sejldata. Den adskiller sig fra multifunktionskortplottere ved at tilbyde et forenklet interface, der er optimeret til hurtig aflæsning af essentielle tekniske oplysninger.

Kræver Raymarine Alpha 7"-skærmen en multifunktionsdisplay (MFD) for at fungere fuldt ud?

Ja, Raymarine Alpha 7" Performance Instrument-skærmen kræver en forbindelse til et Raymarine multifunktionsdisplay (MFD). Denne forbindelse er nødvendig for fuld integration i systemet, opsætning af dataskærme og håndtering af de viste oplysninger.

Hvilken type strømforsyning kræves til Alpha 7"-skærmen?

Raymarine Alpha 7" Performance Instrument-skærmen drives af 12 V eller 24 V-systemer. Til beskyttelse skal der anvendes en inline-sikring og en termisk afbryder.

Hvilke datakategorier kan vises på Raymarine Alpha 7" skærmen?

Raymarine Alpha 7"-skærmen kan vise et bredt udvalg af data i realtid, herunder:

Vind-, hastigheds- og dybdedataMotor- og autopilotdataInformationer om batteri, båd og brændstofGPS-, kurs- og navigationsdataMiljømæssige oplysninger (indendørs og udendørs)Datatankdata for vand, generator og opladningVideoflow fra kameraDisse data styres via det primære multifunktionsdisplay.

Hvilke monteringsmuligheder er der til Raymarine Alpha 7" skærmen?

Raymarine Alpha 7" Performance Instrument-skærmen understøtter flere monteringsmetoder for at tilpasse sig forskellige bådkonfigurationer. Mulighederne omfatter indbygningsmontage, overflademontage samt justerbare eller forskudte installationer. Der findes også specifikke mastestativ (enkelt portræt, enkelt landskab, dobbelt landskab) som tilbehør for at optimere synsvinklen.

Hvordan integreres Alpha 7"-skærmen i et instrumentnetværk ombord?

Raymarine Alpha 7" Performance Instrument-skærmen integreres i en IP-netværksopsætning. Den fungerer som en datarepeater og giver mulighed for at vise realtidsdata fra andre sensorer og systemer ombord, der alle styres via hoved-MFD (Multi-Function Display). Softwareversion v3.2.5 sikrer kompatibilitet og adgang til aktuelle funktioner i Raymarine-økosystemet.

Hvor kan jeg finde informationer om garantien på Raymarine Alpha 7"?

Oplysninger om garantipolitikken og registrering af produktet Raymarine Alpha 7" Performance Instrument findes på Raymarines officielle hjemmeside. Det anbefales at konsultere denne kilde for at få de mest opdaterede detaljer.
