Multiplexer Wifi, USB og NMEA - 8-35V

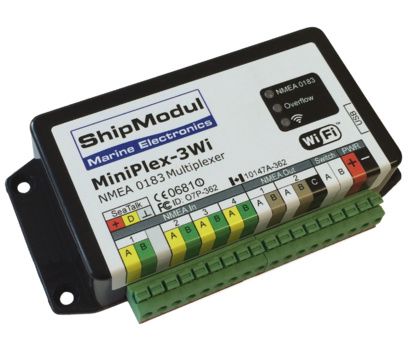

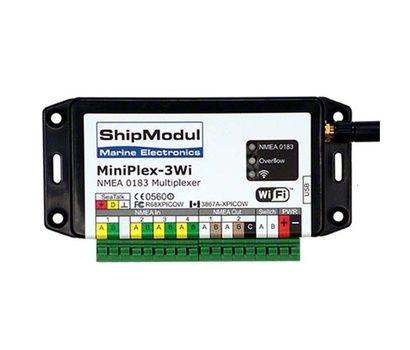

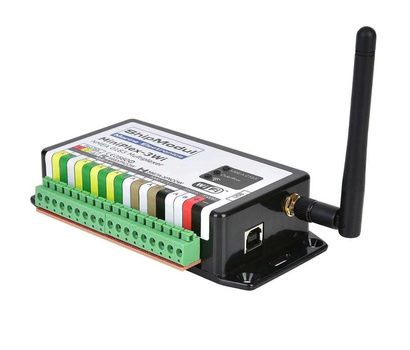

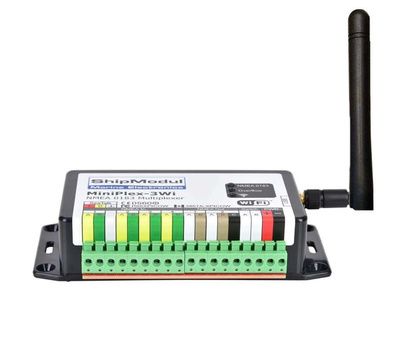

ShipModul MiniPlex-3Wi er en navigationsdatamultiplexer. Dens primære funktion er at centralisere NMEA 0183-data fra forskellige ombordinstrumenter og distribuere dem via Wi-Fi og USB til andre enheder som computere, tablets eller smartphones.

MiniPlex-3Wi tilbyder flere forbindelsesmuligheder:

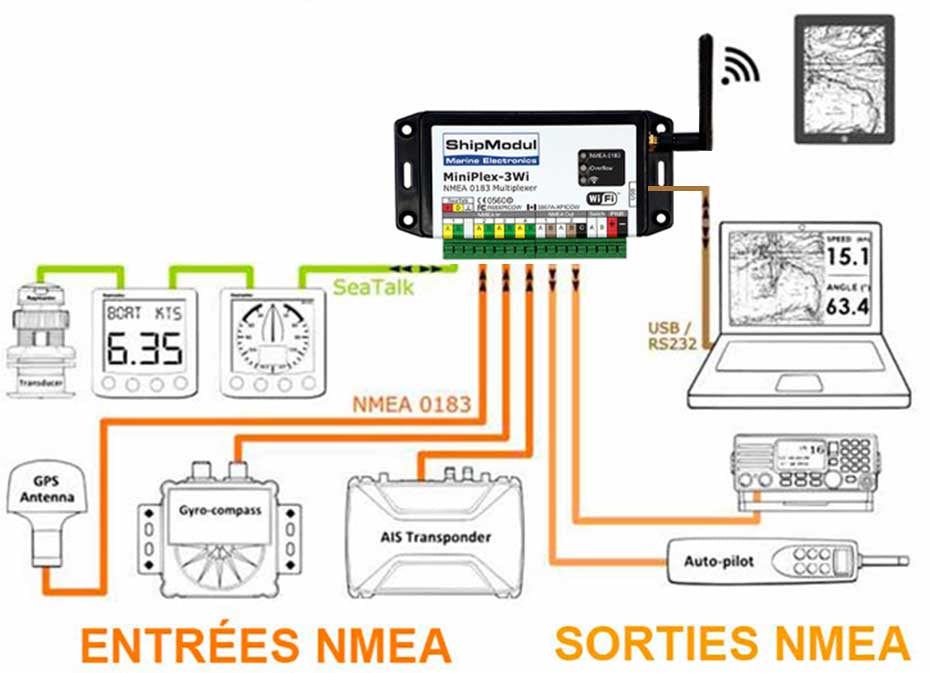

Wi-Fi: 802.11 b/g/n-grænseflade (2,4 GHz) til trådløs transmission. USB: En USB-forbindelse, der opretter en virtuel COM-port til computere. NMEA 0183: Enheden har fire indgange og to udgange til NMEA 0183 til tilslutning af kablede instrumenter.

Ja, MiniPlex-3Wi kan fungere samtidigt som adgangspunkt (AP) og som Wi-Fi-klient. Det gør det muligt for enheden at oprette sit eget netværk, så andre enheder kan tilslutte sig, samtidig med at den selv kan tilslutte sig et eksisterende Wi-Fi-netværk.

Multiplexeren ShipModul MiniPlex-3Wi er designet til at fungere med en strømforsyning på 8 til 35V DC.

Ja, MiniPlex-3Wi har flere beskyttelsesfunktioner:

Beskyttelse mod omvendt polaritet på strømforsyningen. Alle NMEA 0183-indgange og -udgange samt Wi-Fi- og USB-grænseflader er galvanisk isolerede for at forhindre jordsløjfer og beskytte tilsluttede enheder.

MiniPlex-3Wi’s typiske strømforbrug er omkring 70 mA. Det kan nå op til 120 mA, når talker-porte (udgange) er fuldt belastede.

NMEA 0183 kommunikationshastighederne er konfigurerbare:

For indgange og udgang 1 kan hastighederne indstilles fra 4800 til 57600 baud. Udgang 2 kan nå en hastighed på 115200 baud. Den interne Wi-Fi-hastighed kan gå op til 460800 baud.

Ja, MiniPlex-3Wi's Wi-Fi- og USB-grænseflader er tovejs, hvilket betyder, at de både kan sende og modtage navigationsdata.

Ja, MiniPlex-3Wi har avancerede funktioner, herunder filtrering og routing af NMEA-sætninger. Den håndterer også indgående prioriteter med automatisk skift.

Ja, multiplexeren kan udføre forskellige konverteringer af NMEA-sætninger, f.eks. konvertering af magnetisk kurs til sand kurs eller GPS-hastighed til log.

MiniPlex-3Wi anvender Wi-Fi-standarden 802.11 b/g/n og fungerer på frekvensbåndet 2,4 GHz.

Ja, MiniPlex-3Wi's USB-forbindelse er designet til at oprette en virtuel COM-port, når den er tilsluttet en computer, hvilket letter integrationen med navigationssoftware.

Ja, MiniPlex-3Wi er kompatibel med Raymarine SeaTalk1-instrumenter. Den har en tovejs SeaTalk1-grænseflade på indgang 1.

Ja, multikoblingsenheden kan konvertere SeaTalk-data til NMEA 0183-sætninger og omvendt, hvilket muliggør en problemfri integration med eksisterende Raymarine SeaTalk-netværk.

Nej, ShipModul MiniPlex-3Wi er specifikt designet til at håndtere NMEA 0183- og SeaTalk1-data. Den understøtter ikke oprindeligt NMEA 2000-protokollen.

MiniPlex-3Wi’s USB-forbindelse kan anvendes med computere (PC), der understøtter virtuelle COM-porte. Dette omfatter typisk styresystemerne Windows, macOS og Linux.

Den fulde opsætning af MiniPlex-3Wi foretages via det dedikerede softwareværktøj MPX-Config3.

MiniPlex-3Wi har allerede indbygget galvanisk isolation på alle sine NMEA 0183-indgange og -udgange. Det betyder, at det som regel ikke er nødvendigt at tilføje ekstern isolation yderligere, da apparatet er designet til at forhindre jordsløjfer og beskytte tilsluttede enheder.

For at forbinde NMEA 0183-instrumenter til MiniPlex-3Wi kræves der standard NMEA 0183-kabler med to ledere til hver forbindelse (én leder til data og én leder til jord). Brug marinekvalitetskabler for optimal holdbarhed og pålidelighed.
