Orion-Tr Smart 12/12-30A

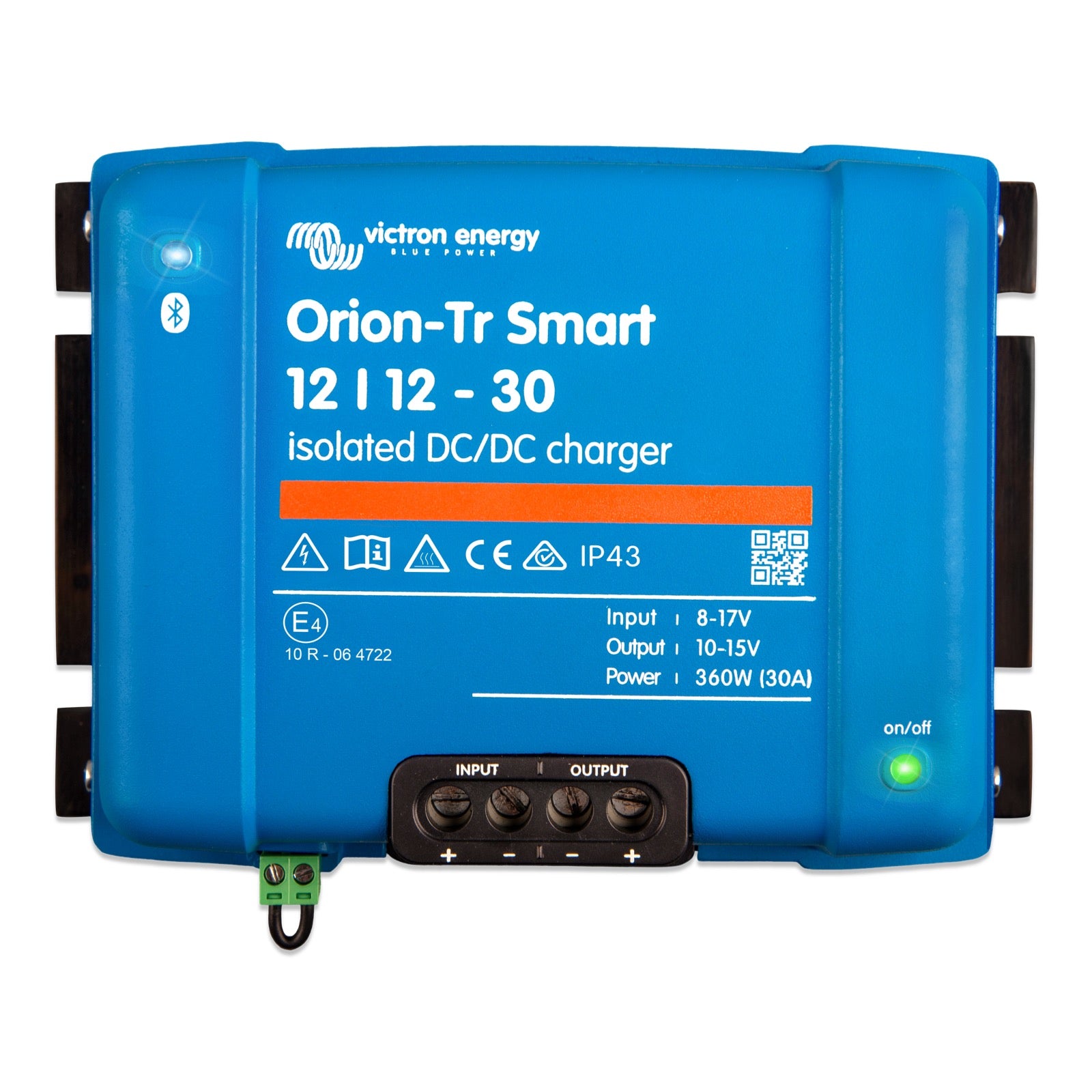

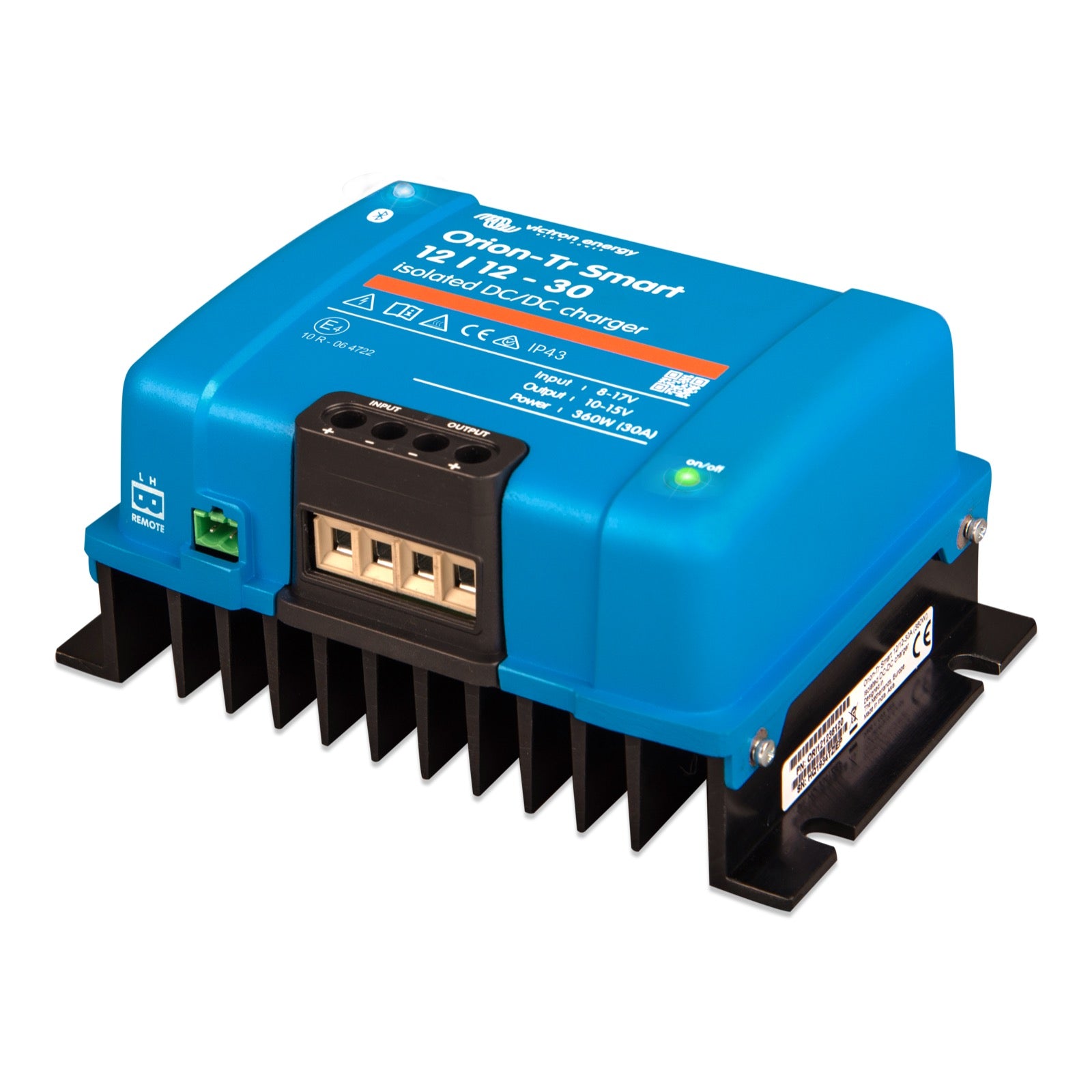

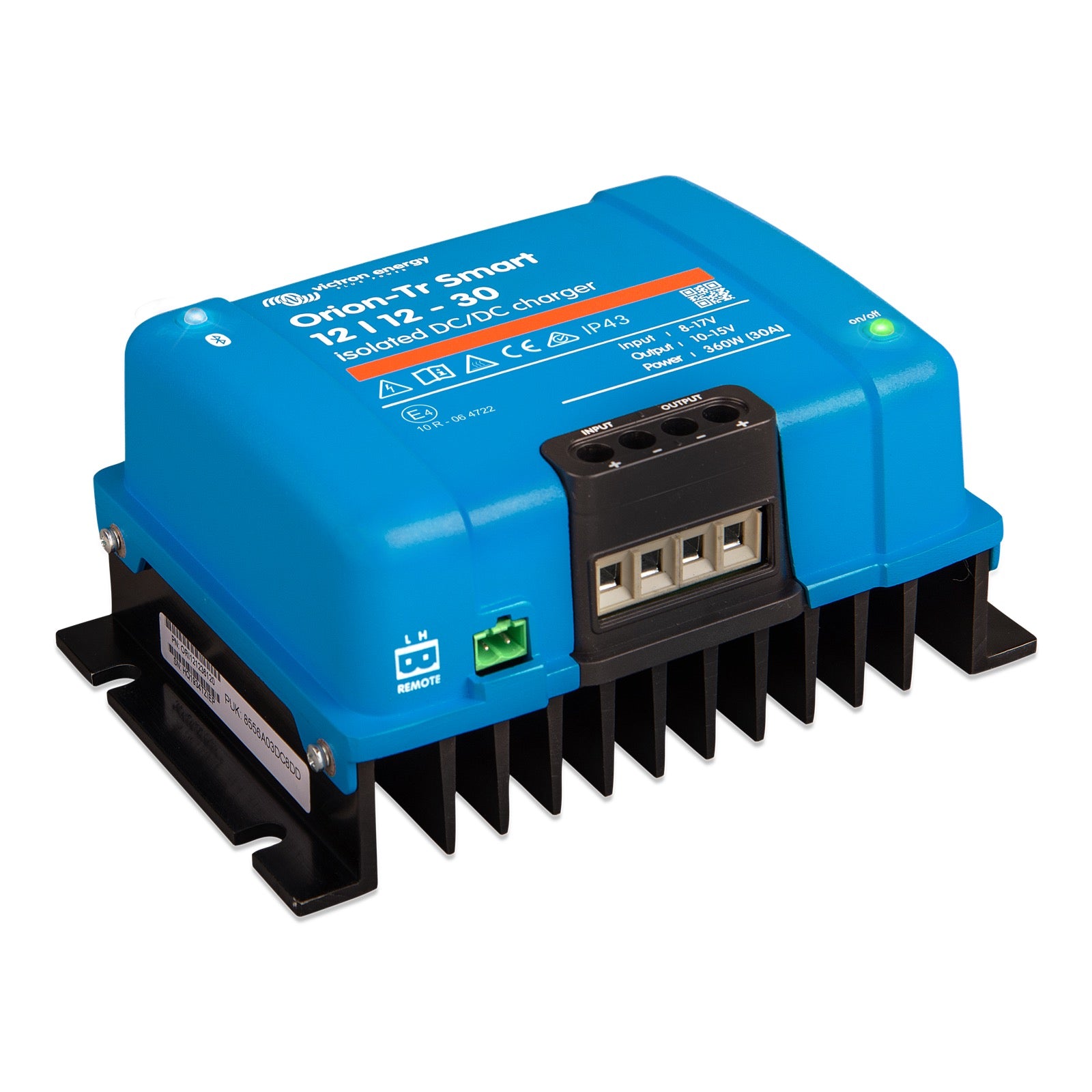

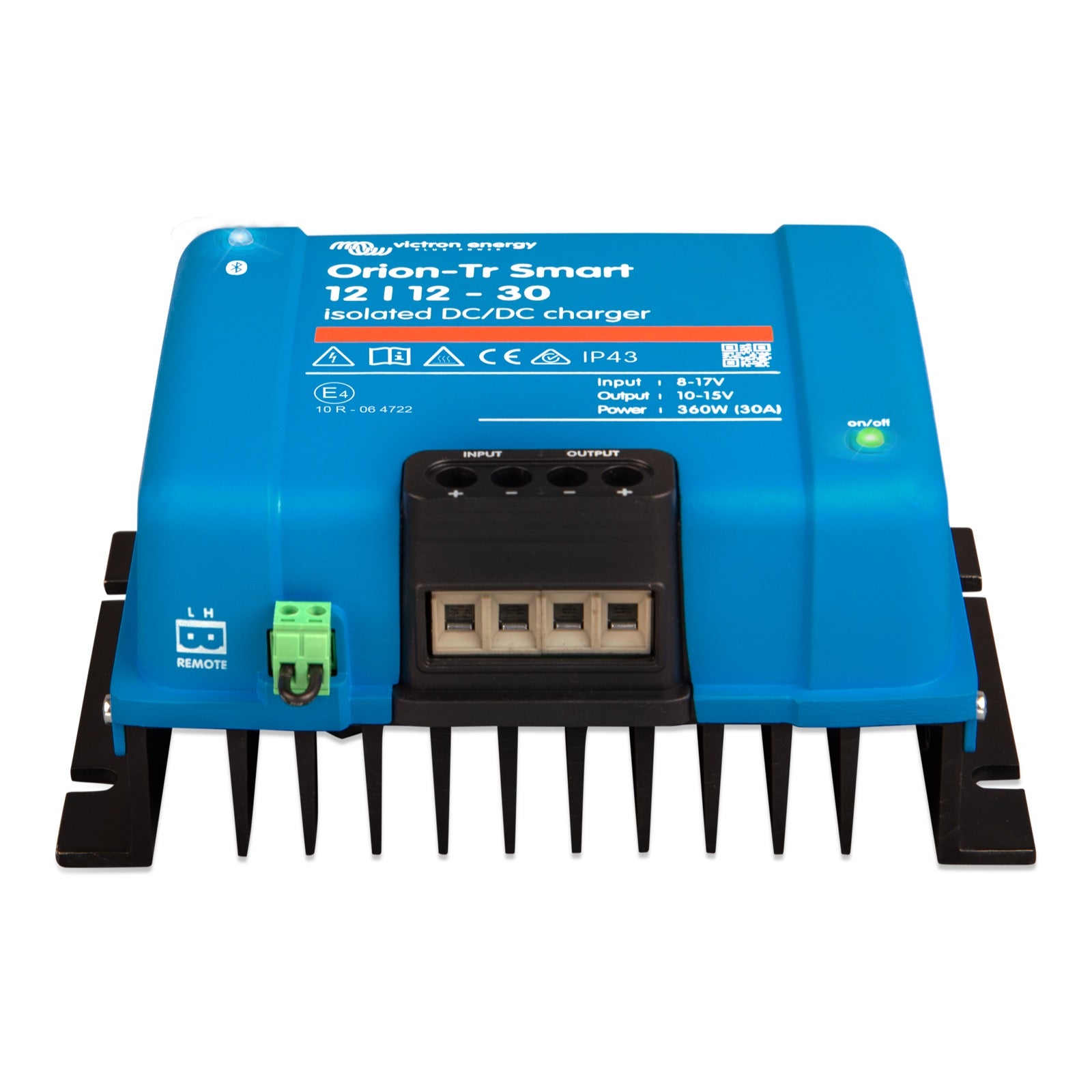

Victron Orion-Tr Smart 12/12-30A er en isoleret DC-DC-oplader designet til dobbelt batterisystemer, især i køretøjer eller både. Den oplader servicebatteriet fra dynamoen og er kompatibel med intelligente dynamoer. Den kan også bruges som strømforsyning.

Orion-Tr Smart 12/12-30A-laderen leverer en kontinuerlig udgangsstrøm på 30 ampere. Med hensyn til effekt svarer det til:

360 W ved en omgivelsestemperatur på 40°C.430 W ved en omgivelsestemperatur på 25°C.Den kan desuden levere en topstrøm på 40 ampere i 10 sekunder.

DC-DC-laderen Orion-Tr Smart 12/12-30A har en energivirkningsgrad på op til 87%.

Orion-Tr Smart 12/12-30A-laderen er kompatibel med bly-syre-batterier og lithium-batterier. Den integrerer en adaptiv tretrins opladningsalgoritme specielt designet til at optimere levetiden for begge batterityper.

Orion-Tr Smart 12/12-30A opladeren anvender en tretrins adaptiv opladningsalgoritme: Bulk (hurtig opladning), Absorption og Float (vedligeholdelse). Her er hvordan den fungerer:

Bulk: Kontrolleren leverer den maksimale mulige opladningsstrøm for hurtigt at genoplade batterierne.

Absorption: Når batterispændingen når den indstillede absorptionsspænding, skifter kontrolleren til konstantspændingsmodus. For bly-syre-batterier justeres absorptionsvarigheden automatisk ud fra dybden af udladningen. For lithiumbatterier er absorptionsvarigheden fast (standard 2 timer).

Float: En vedligeholdelsesspænding påføres batteriet for at holde det fuldt opladet. En ny opladningscyklus igangsættes, hvis batterispændingen falder betydeligt under dette niveau i mindst ét minut.

Denne algoritme er programmerbar, og der er otte forudindstillede batteriindstillinger tilgængelige, konfigurerbare via VictronConnect-appen.

Ja, Orion-Tr Smart DC-DC opladeren kan anvendes ikke blot som batterioplader, men også som strømforsyning. I strømforsyningsmodus forbliver udgangsspændingen stabil uafhængigt af den påførte belastning eller variationer i indgangsspændingen (inden for den specificerede rækkevidde).

Ja, Orion-Tr Smart 12/12-30A opladeren er galvanisk isoleret. Den leverer 200 VDC isolation mellem indgang, udgang og chassis, hvilket sikrer øget sikkerhed og hjælper med at forhindre jordsløjfer.

Orion-Tr Smart 12/12-30A opladeren integrerer fuld elektronisk beskyttelse for at sikre en sikker og pålidelig drift:

Beskyttelse mod overophedning med effektreduktion ved høj temperatur.Beskyttelse mod overbelastning.Beskyttelse mod kortslutning.Beskyttelse mod overophedning af stik.

Konfiguration og overvågning af Orion-Tr Smart opladeren foretages via VictronConnect-appen. Takket være den indbyggede Bluetooth Smart kan du bruge en smartphone, en Apple- eller Android-tablet eller andre enheder til at tilpasse opladningsindstillinger, overvåge data i realtid og opdatere controllerens firmware.

Ja, Orion-Tr Smart opladeren har en funktion til fjernstart/stop. Du kan aktivere og deaktivere opladeren eksternt via en dedikeret stikforbindelse eller ved at bruge VictronConnect-appen. Dette er nyttigt til kablede afbrydere eller automatisk styring via et batteristyringssystem (BMS).

Ja, det er normalt, at Orion-Tr Smart DC-DC opladeren udvikler en mærkbar lugt, når den kører ved sin maksimale effekt (eller tæt på) og opvarmes. Lugten skyldes, at opladeren er indkapslet, men den er ikke sundhedsskadelig.

Ja, Orion-Tr Smart 12/12-30A-laderen kan fungere parallelt med andre Orion-Tr Smart-enheder. Denne funktion gør det muligt at øge den samlede ladestrøm, hvis det er nødvendigt.

Ja, Orion-Tr Smart 12/12-30A opladeren er specifikt designet til at være kompatibel med intelligente alternatorer, herunder dem fra Euro 5- og Euro 6-køretøjer. Disse alternatorer, der styres af motorens ECU, leverer en variabel udgangsspænding og kan stoppe, når de ikke er nødvendige. Opladeren håndterer disse variationer for at sikre optimal opladning af servicebatteriet.

Ja, Orion-Tr Smart opladeren har en motor-driftsdetektion. Denne funktion adskiller startbatteriet fra servicebatteriet, når motoren er slukket, hvilket forhindrer omformeren i at aflade startbatteriet. Der er ikke behov for at gribe ind i køretøjets system eller installere eksterne sensorer.

Orion-Tr Smart 12/12-30A-modellen er designet til systemer med en nominel spænding på 12V i indgang og leverer en spænding på 12V i udgang. Det drejer sig således om en DC-DC-omformer fra 12V til 12V.

For en korrekt installation skal Orion-Tr Smart opladeren monteres:

Lodret på en ikke-brændbar overflade.Med effektterminalerne vendt nedad.

For at sikre optimal køling af Orion-Tr Smart-laderen skal der overholdes en minimal afstand på 10 cm over og under produktet.

Det er vigtigt ikke at installere Orion-Tr Smart-laderen:

Direkte oven over batteriet for at undgå skader forårsaget af batteriets udledte gasser.I et fugtigt miljø.I umiddelbar nærhed af kemikalier, plastdele, gardiner eller andre tekstiler, da laderen kan blive varm under drift.I områder, hvor der kan forekomme gas- eller støveksplosioner.

Til batteriforbindelser anbefales det at anvende flertrådede, fleksible kobberkabler. Den enkelte tråds diameter må ikke overstige 0,4 mm (0,016 tommer) eller have et tværsnitsareal på mere end 0,125 mm² (AWG26). For eksempel bør et 16 mm²-kabel have mindst 122 tråde (klasse 5 eller højere i henhold til VDE 0295, IEC 60228 og BS6360).

Desuden skal installationen nødvendigvis omfatte en sikring. Specifikke anbefalinger vedrørende sikringen findes i afsnittet "Cable and fuse recommendations" i produktets manual.

Det er afgørende at overholde disse specifikationer for at undgå høj kontaktmodstand, alvorlig overophedning og brandfare.

Nej, Orion-Tr Smart DC-DC opladeren er ikke beskyttet mod polvending. Det er derfor afgørende at kontrollere polariteten omhyggeligt før og under tilslutning af batteriet for at undgå skader på apparatet.
