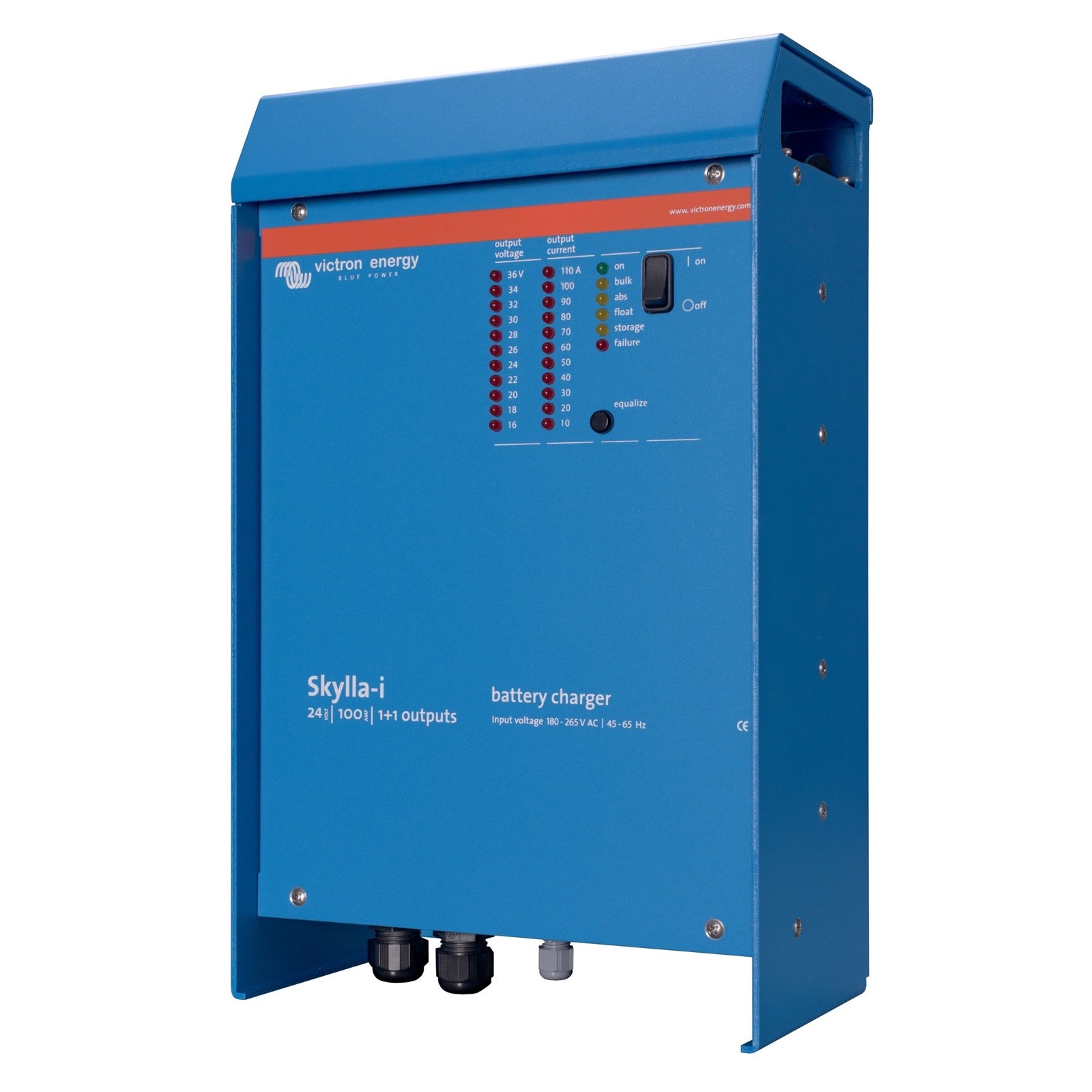

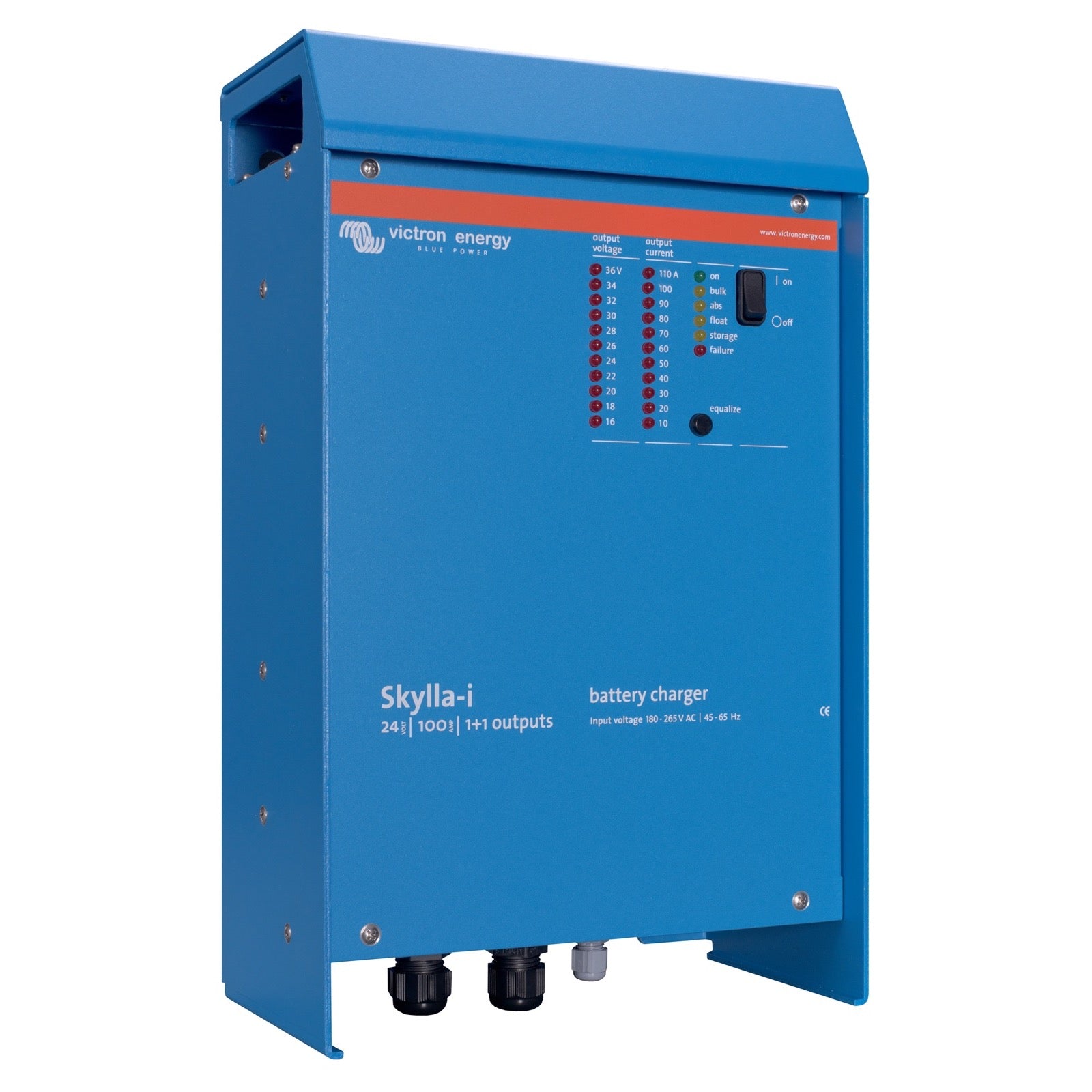

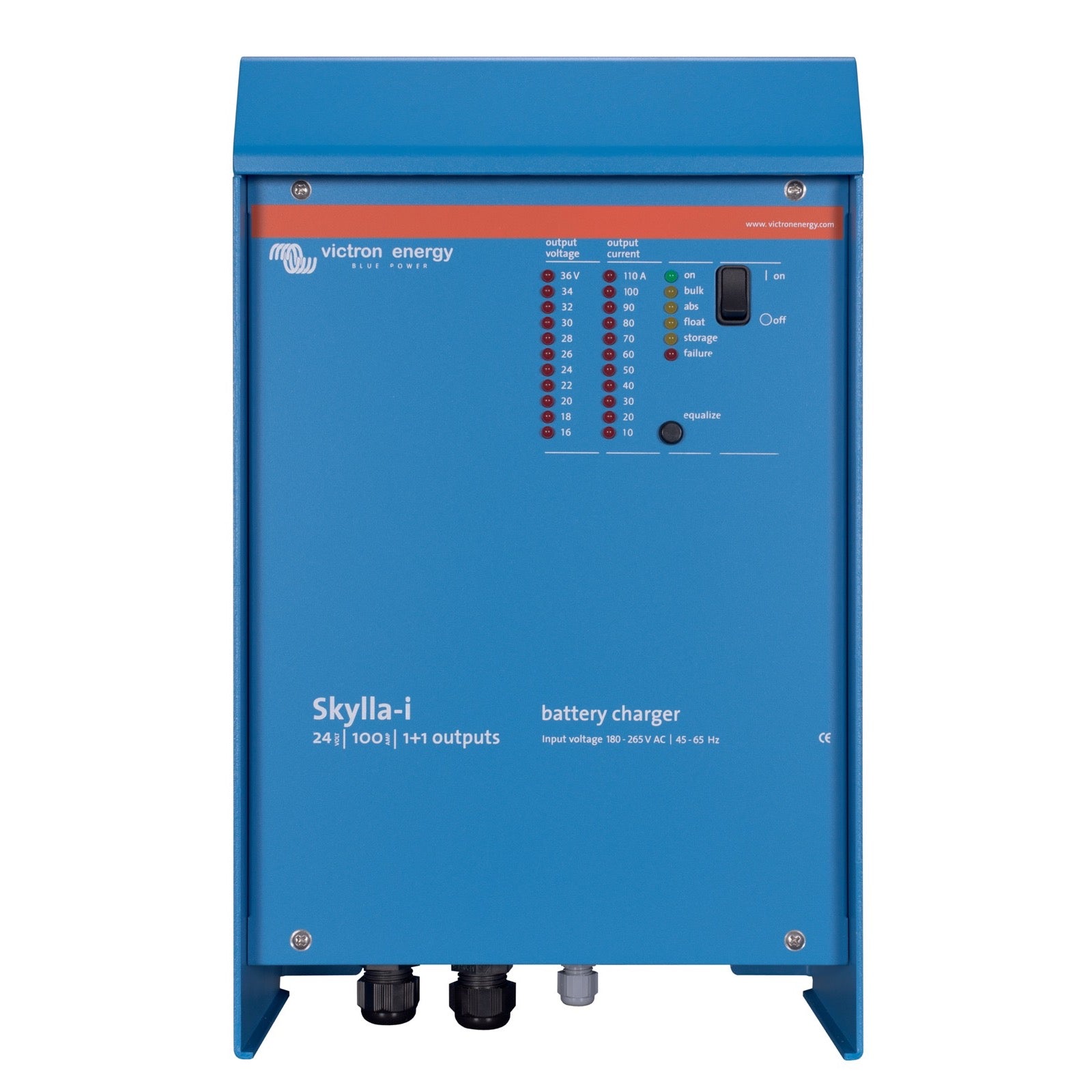

Skylla-i 24/100 (1+1) 230V

Skylla-i 24/100 (1+1) opladeren adskiller sig ved sine to isolerede udgange. Hovedudgangen leverer 100A til hovedbatteriparken, mens den anden udgang er begrænset til ca. 4A med en lidt lavere spænding, specifikt designet til at vedligeholde en startbatteri. Skylla-i (3) modellerne tilbyder derimod tre udgange med fuld nominel strømstyrke.

Skylla-i 24/100 (1+1) er konstrueret til at modstå barske maritime miljøer takket være sit aluminiumshus belagt med epoxypulver med en drypbeskyttende skærm og rustfri stålfæstninger. Dets printkort er beskyttet med et akrylbelægning for maksimal korrosionsbestandighed. Integrerede temperatursensorer reducerer automatisk udgangsstrømmen ved ekstreme forhold for at beskytte komponenterne.

Skylla-i 24/100 (1+1) leverer en maksimal ladestrøm på 100 A til hovedbatteriparken. Den har desuden en sekundær udgang begrænset til ca. 4 A til startbatteriet.

Ja, Skylla-i 24/100 (1+1) laderen er kompatibel med lithium-ion-batterier (LiFePO4). Den kan styres via en simpel tænd/sluk-kommando ved at tilslutte et relæ eller en optokobler med åben kollektor fra et Li-Ion BMS til laderens styrepind. En fuld kontrol af spænding og strøm er også mulig via den galvanisk isolerede CAN-bus-port.

Ja, takket være sin perfekt stabiliserede udgangsspænding kan Skylla-i anvendes som strømforsyning, hvis der ikke er batterier eller store bufferkondensatorer til rådighed.

Opladeren kan fungere inden for et temperaturområde fra -20°C til 60°C. Den vil levere fuld udgangsstrøm op til 40°C. Herefter reduceres udgangsstrømmen (80 % ved 50°C og 60 % ved 60°C).

Opladeren anvender en adaptiv 7-trins algoritme til at optimere opladningen. Den justerer absorptionsfasens varighed ud fra dybden af afladning for at undgå overopladning. Derudover forhindrer BatterySafe-tilstanden skader forårsaget af overdreven gasudvikling ved automatisk at begrænse spændingsstigningen, når gasspændingen er nået.

'Storage'-tilstanden (opbevaring) aktiveres, hvis batteriet ikke har været udsat for afladning i 24 timer. I denne tilstand reduceres floating-spændingen til 2,2V pr. celle (26,4V for et 24V-batteri) for at minimere gasudvikling og korrosion af de positive plader. Én gang om ugen hæves spændingen til absorptionsniveauet for at 'opfriske' batteriet, hvilket forebygger elektrolytstratifikation og sulfatering.

Ja, Skylla-i leveres med en batteritemperatursensor. Når den er tilsluttet, reduceres ladningsspændingen automatisk ved stigende batteritemperatur. Denne funktion anbefales især til forseglede bly-syre-batterier og/eller ved betydelige temperaturudsving i batteriet.

Skylla-i 24/100 (1+1)-laderen fungerer med en nominel AC-indgangsspænding på 230V, med et driftområde fra 185V til 265V AC. Den kan også acceptere en DC-forsyning mellem 180V og 350V DC.

Opladeren skal monteres et tørt og velventileret sted. Den kan fastgøres på væg eller gulv. Lodret montering anbefales, da det forbedrer luftcirkulationen inde i kabinettet og dermed forlænger opladerens levetid.

Det anbefales at holde kabellængden mellem laderen og batteriet under 6 meter for at minimere spændingstab og sikre korrekt opladning.

Jordforbindelsespunktet skal tilsluttes en reel jord. Sådan gør du afhængigt af anvendelsen:

På en båd: Tilslut det til jordpladen eller skroget på båden.

For Skylla-i 24/100 (1+1) er de anbefalede kabeltværsnit til hovedbatteriet:

Op til 1,5 m kabellængde: 35 mm²Fra 1,5 m til 6 m kabellængde: 50 mm²Startbatteriet skal forbindes med en ledning på mindst 2,5 mm².

Nej, Skylla-i er IKKE beskyttet mod omvendt polaritet på batteriet. Det er afgørende at følge installationsproceduren nøje for korrekt at forbinde plus (+) og minus (-) polerne. En omvendt polaritet kan beskadige enheden og vil annullere garantien.

For at tilslutte en ekstern spændingssensor, forbind en rød ledning (0,75 mm²) mellem batteriets positive pol og '+ Voltage sensor'-stikket på laderen. Tilslut derefter en sort ledning (0,75 mm²) mellem batteriets negative pol og '- Voltage sensor'-stikket. Kontrollér, at den tilsvarende LED-indikator lyser for at bekræfte forbindelsen.

Tilslutningen af fjernbetjeningsafbryderen kræver særlig opmærksomhed. Det anbefales at bruge snoede ledninger til denne forbindelse, da indgangen er følsom. Hvis ingen fjernbetjeningsafbryder er tilsluttet, skal start/stop-fjernbetjeningsklemmerne kortsluttes med en kort ledning. Denne port kan også forbindes til et lithium-batteristyringssystem (BMS) til kontrol.

Ja, flere Skylla-i opladere kan synkroniseres via CAN-bus-grænsefladen (VE.Can). Dette gøres ved blot at forbinde opladerne med RJ45 UTP-kabler. Det er dog vigtigt at bemærke, at (1+1)- og (3)-udgangsopladerne ikke kan paralleltilsluttes hinanden.

Ja, opladeren kan forbindes til et NMEA 2000-netværk via dens VE.Can-porte (RJ45). Dette kræver brug af tilbehørsledningen VE.Can til NMEA 2000 og fjernelse af sikringen. Yderligere detaljer findes i Victron Energys installationsvejledning til NMEA 2000 og MFD.

Opladeren er kompatibel med et bredt udvalg af batterier, herunder bly-syre-batterier (væskefyldte, GEL, AGM) og lithium-ion-batterier (LiFePO4). Dens 7-trins adaptive opladningsalgoritme er optimeret til bly-syre-batterier, og den har en 3-trins algoritme med tænd/sluk-kontrol eller CAN-bus til Li-Ion-batterier. Anbefalet kapacitet er 500-1000Ah.
