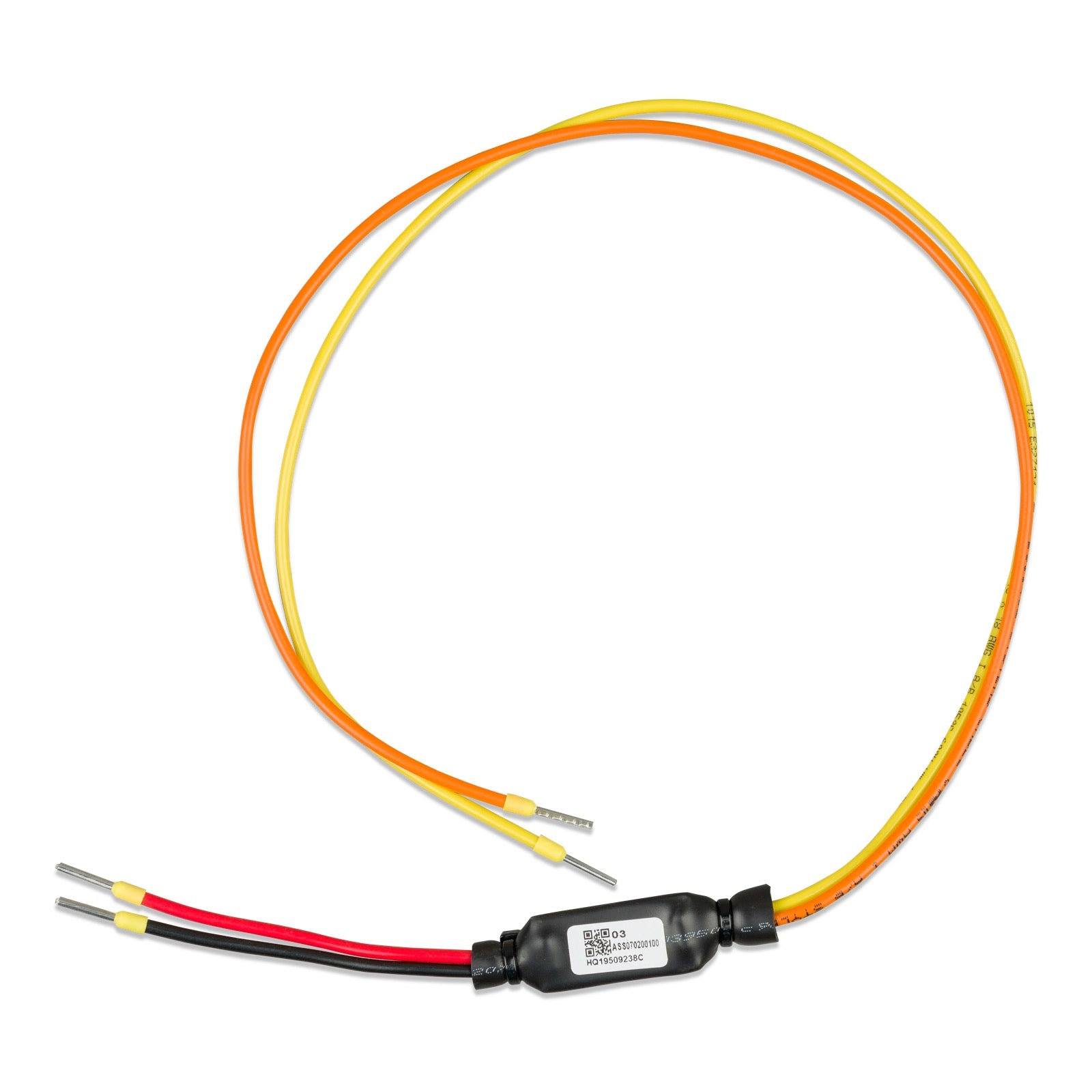

Smart BMS CL 12/100-kabel

Dette kabel er designet til at forbinde Victron Energy BMS-produkter (Battery Management System), såsom Smart BMS CL 12-100 og smallBMS, med visse modeller af inverter/ladere af typen MultiPlus, der ikke har en VE.Bus-grænseflade.

Reservedele nummeret for dette Victron Energy kabel er ASS070200100.

SKU (Stock Keeping Unit) for dette produkt er ASS070200100.

Hovedfunktionen for denne kabel er at give BMS uden VE.Bus-interface, som Smart BMS CL 12-100 og smallBMS, mulighed for at styre MultiPlus inverter/ladere, der er kompatible, ved at anvende deres udgange til belastningsafbrydelse/alternator.

Dette kabel anvender load-disconnect-udgange (Load Disconnect) og charger-disconnect-udgange (Charge Disconnect) fra Smart BMS CL 12-100, eller load/charger-udgange (Load/Charger) fra smallBMS, til at styre tænding og slukning af kompatible MultiPlus-modeller.

Nej, dette kabel er et specialdesignet kabel fra Victron Energy til at etablere en specifik kontrolforbindelse mellem visse af deres BMS og MultiPlus inverter/ladere, når BMS ikke har et VE.Bus-interface.

Den primære fordel er, at brugere af systemer udstyret med en Smart BMS CL 12-100 eller en smallBMS kan styre MultiPlus inverter/ladere (500VA – 1600VA, Compact 800VA – 2kVA og MultiPlus-II), der ikke har en VE.Bus-grænseflade, og dermed sikre en essentiel strømstyring.

Dette kabel er kompatibelt med Victron Energy Smart BMS CL 12-100 og smallBMS.

Dette kabel er kompatibelt med følgende inverter/ladere:

MultiPlus 500VA – 1600VAMultiPlus Compact 800VA – 2kVAMultiPlus-II

Dette kabel er specifikt designet til MultiPlus-enheder, der ikke har et VE.Bus-interface, eller til BMS-systemer uden dette interface. Hvis din MultiPlus eller dit BMS har et VE.Bus-interface, anvendes andre digitale integrationsløsninger som Cerbo GX typisk.

Nej, dette kabel er ikke kompatibelt med alle MultiPlus-modeller. Det er specifikt designet til MultiPlus 500VA – 1600VA, MultiPlus Compact 800VA – 2kVA og MultiPlus-II.

Dette kabel er kompatibelt med MultiPlus-modeller fra 500VA til 1600VA for standardserien, og fra 800VA til 2kVA for MultiPlus Compact-serien, samt alle MultiPlus-II-modeller.

Ja, denne kabel kan anvendes til at forbinde et smallBMS til en MultiPlus-II, således at smallBMS kan styre inverter/ladeladeren.

Nej, hvis du bruger en Cerbo GX, vil du som regel ikke have brug for dette kabel. Cerbo GX, ligesom andre Victron BMS'er med en VE.Bus-grænseflade, tilbyder fuld digital integration via VE.Bus-bus, hvilket gør dette kabel overflødigt for disse opsætninger.

For MultiPlus-modellerne 500VA-1200VA skal du forbinde den sorte ledning til klemmen ON og den røde ledning til klemmen (+) på fjernbetjeningskontakten.

For MultiPlus Compact 800VA-2kVA-modellerne skal den sorte ledning forbindes til den midterste klemme og den røde ledning til den højre klemme (IN) på fjernbetjeningsstikket til tænd/sluk.

For MultiPlus-II-modellerne skal den sorte ledning forbindes til den nederste klemme (-) og den røde ledning til den øverste klemme (+) på fjernbetjeningsstikket.

For at MultiPlus fungerer, skal Smart BMS CL 12-100's last-/ladningsafbryderudgange (Load/Charge Disconnect) eller smallBMS's last-/ladningsudgange (Load/Charger) være i tilstanden « High ».

Efter en nedlukning forårsaget af lav batterispænding skal du køre generatoren eller anvende en batterilader på primærsiden af BMS for at nulstille systemet. MultiPlus vil derefter tænde og begynde at oplade (hvis det er tilsluttet en AC-strømkilde).

Kablet skal forbindes til fjernbetjeningskontakten (remote on/off connector) på det pågældende MultiPlus-modul.
