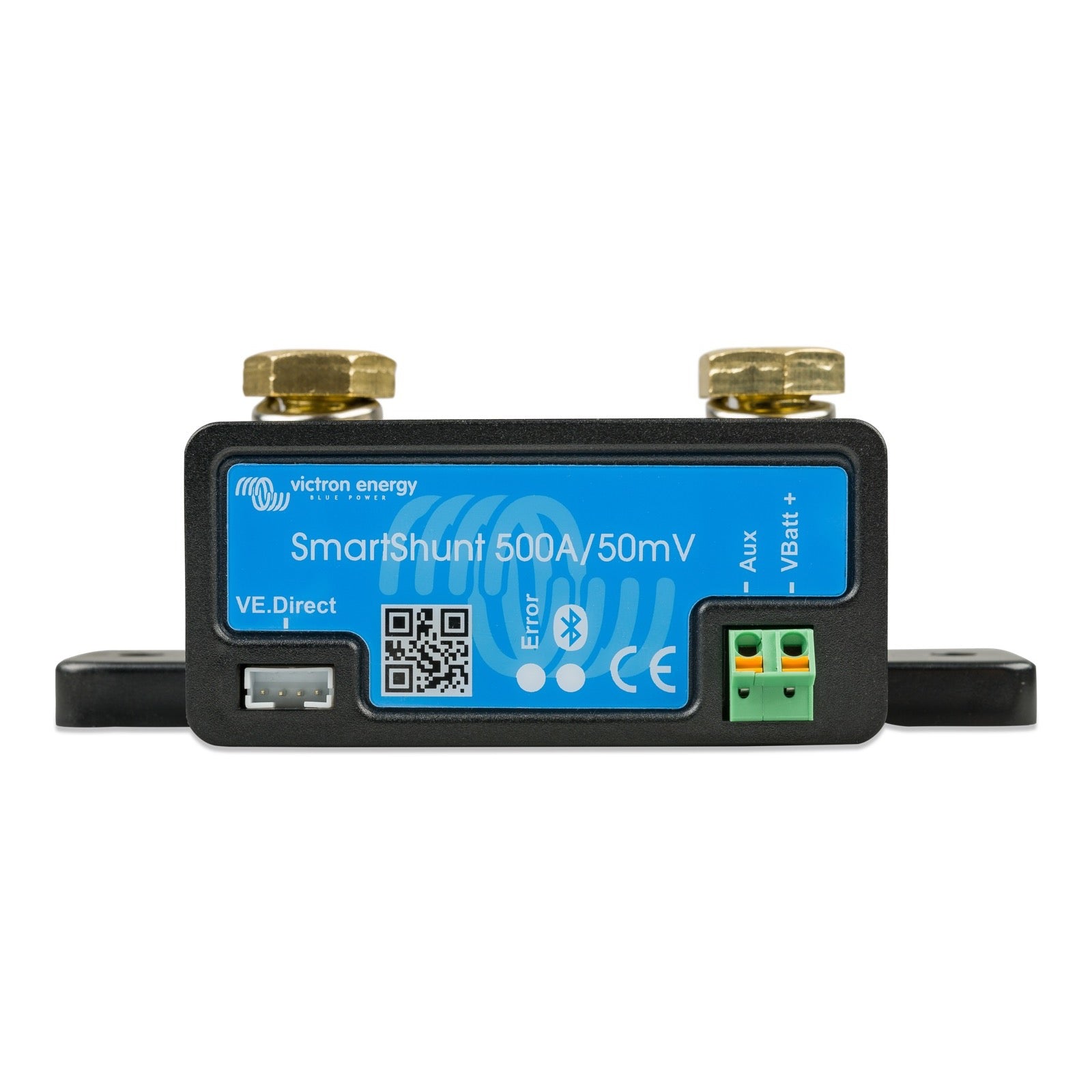

SmartShunt 500A IP65

Den væsentligste forskel er, at SmartShunt ikke har en integreret skærm eller et programmerbart relæ. Der er heller ikke mulighed for programmerbare visuelle og lydmæssige alarmer. Alle informationer kan tilgås via VictronConnect-appen på din smartphone eller tablet, eller via et Victron Energy GX-apparat.

SmartShunt registrerer følgende data-tendenser:

BatterispændingStrømLadningstilstand (SoC) i procentAuxiliær indgang (kan være batteritemperatur, afvigelse i midtpunkt eller spænding på startbatteri).Disse data gemmes i 46 dage.

SmartShunt 500A anvender forbindelsesbolte af typen M10 til shuntet, hvilket sikrer en robust forbindelse.

Ja, SmartShunt 500A IP21 kan overvåge batteriets temperatur. Til dette skal en valgfri temperaturprobe (reference ASS000100000) tilsluttes SmartShunts hjælpeforbindelse.

Til en grundlæggende forbindelse:

Tilslut batteriets negative pol til terminalen BATTERY MINUS på SmartShunt.Tilslut dit elektriske DC-system (forbrugere og ladeudstyr) negative pol til terminalen SYSTEM MINUS på SmartShunt.Tilslut et strømkabel mellem batteriets positive pol og terminalen Vbatt+ på SmartShunt.

For at overvåge spændingen på et andet batteri:

Tilslut et strømkabel mellem det andet batteris positive pol og terminalen Aux på SmartShunt. Tilslut det andet batteris negative pol til terminalen SYSTEM MINUS på SmartShunt.

For at overvåge midtpunktet i et batteripak:

Tilslut en strømkabel mellem midtpunktet i dit batteripak (forbindelsen mellem to batteriserier) og terminalen Aux på SmartShunt.

Ja, hvis du ønsker at overvåge din batteris temperatur, skal du bruge en ekstra temperaturføler. Denne følers artikelnummer er ASS000100000. De medfølgende røde kabler til SmartShunt anvendes ikke til denne funktion.

Ja, SmartShunt 500A IP21 er kompatibel med Victron Energys GX-enheder, f.eks. Color Control GX. Den kan tilsluttes en GX-enhed via et VE.Direct-kabel (ikke inkluderet) for fuld integration i dit energistyringssystem.

Du skal bruge appen VictronConnect, som er tilgængelig til smartphones og tablets. Appen giver dig mulighed for at forbinde til SmartShunt via Bluetooth for at aflæse alle batteridata og konfigurere indstillinger.

Ja, SmartShunt kan konfigureres til lithiumbatterier via VictronConnect-appen. Specifikke indstillinger anbefales, f.eks. at indstille opladningseffektiviteten til 99 % og Peukert-eksponenten til 1,05.

Ja, Bluetooth-signalet kan blive negativt påvirket af shuntet selv og de elektriske kabler. Nærhed til ledende elementer som en metalkarrosseri på et køretøj eller havvand omkring en båds skrog kan reducere signalrækkevidden. Hvis rækkevidden bliver uacceptabel, kan en Bluetooth VE.Direct-dongle (ASS030536011) tilføjes til systemet, og SmartShunts Bluetooth kan deaktiveres.

Ja, du kan deaktivere og aktivere Bluetooth på SmartShunt igen, hvis du bruger en anden kommunikationsmetode, f.eks. en VE.Direct-forbindelse til en GX-enhed eller en ekstern VE.Direct Bluetooth-dongle for at forbedre rækkevidden.

Du kan overvåge tilstanden på dit batteri på to hovedmåder med SmartShunt:

Via VictronConnect-appen: Tilslut din smartphone eller tablet til SmartShunt via Bluetooth. VictronConnect-appen giver dig mulighed for at se status for opladning, spænding, strøm, tilbageværende batteritid og historiske data i realtid.Via en Victron Energy GX-enhed: SmartShunt kan tilsluttes en GX-enhed (f.eks. en Color Control GX) med et VE.Direct-kabel. GX-enheden vil vise batteriets informationer og kan sende dem til VRM-portalen (Victron Remote Management) for fjernovervågning.

Ja, SmartShunt er udstyret med en alsidig auxillærforbindelse, der kan konfigureres til at overvåge forskellige informationer:

Spændingen på et andet batteri, f.eks. et startbatteri.Punktet midt i mellem et batteriparc, hvilket er nyttigt til at opdage ubalance mellem batterierne.Temperaturen på hovedbatteriet, hvis en valgfri temperatursensor (reference ASS000100000) er tilsluttet.

SmartShunt er et alternativ til batteriovervågningsenheden BMV-712, men der er nogle væsentlige forskelle:

Ingen integreret skærm: SmartShunt har ingen indbygget skærm; den bruger din smartphone eller tablet via VictronConnect-appen som brugerflade.Intet programmerbart lyd- og lysalarm: I modsætning til BMV-712 har SmartShunt ikke direkte programmerbare visuelle eller lydmæssige alarmer.Ingen programmerbar relæfunktion: SmartShunt inkluderer ikke et programmerbart relæ.Disse forskelle muliggør reduceret kabelføring og en forenklet integration i trange rum.

Bemærk: Alle funktioner i SmartShunt styres via VictronConnect-appen, herunder dataregistrering og opsætning af alarmer.

For en grundlæggende installation af SmartShunt 500A skal du følge disse ledningsforbindelses-trin:

Forbind din hovedbatteris negative pol til SmartShunt’s BATTERY MINUS-terminal. Forbind dit elektriske systems negative ledning (forbrugere og opladere) til SmartShunt’s SYSTEM MINUS-terminal. Forbind strømkablet (inkluderet, med 1A sikring) mellem batteriets positive pol og SmartShunt’s Vbatt+-terminal. Disse forbindelser gør det muligt for SmartShunt at måle strømmen til og fra batteriet samt dets spænding.

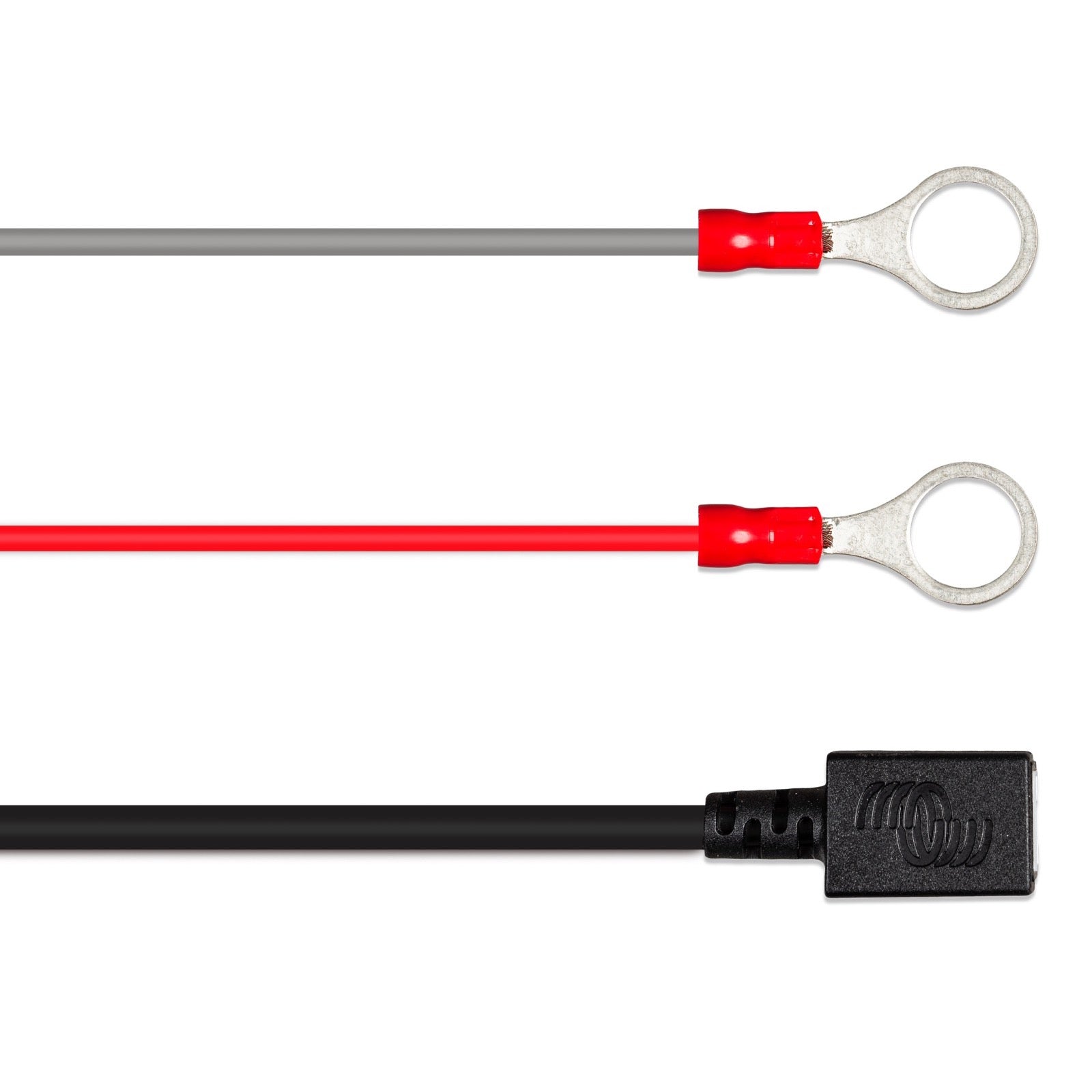

SmartShunt 500A leveres med følgende kabler:

To kabler med en 1A sikring, beregnet til forbindelse til '+' og til startbatteriet eller midtpunktet. Et vigtigt valgfrit tilbehør er Victron Energy-temperatursensoren, reference ASS000100000, som kan tilsluttes SmartShunts hjælpeindgang for at overvåge batteritemperaturen.
